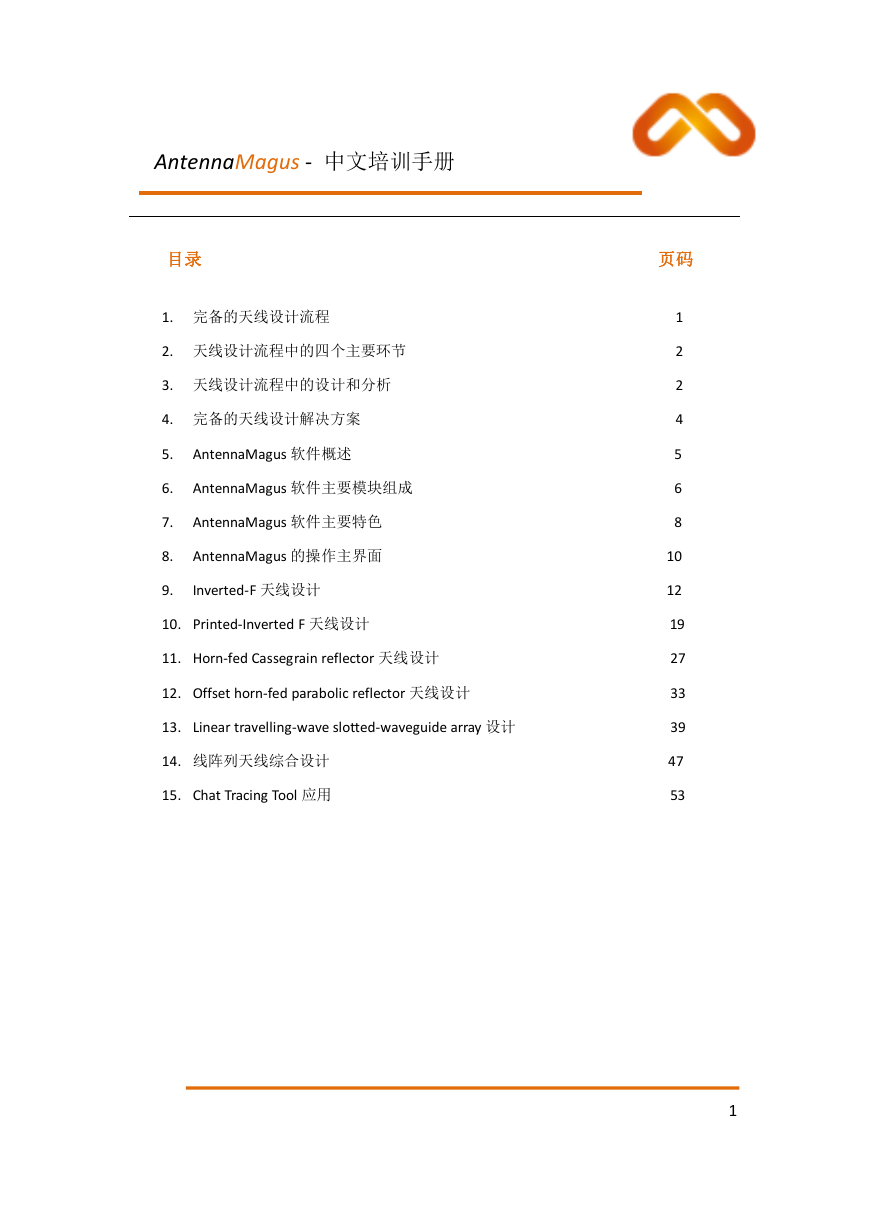

AntennaMagus - 中文培训手册目录页码 1. 完备的天线设计流程 1 2. 天线设计流程中的四个主要环节 2 3. 天线设计流程中的设计和分析 2 4. 完备的天线设计解决方案 4 5. AntennaMagus 软件概述 5 6. AntennaMagus 软件主要模块组成 6 7. AntennaMagus 软件主要特色 8 8. AntennaMagus 的操作主界面 10 9. Inverted-F 天线设计 12 10. Printed-Inverted F 天线设计 19 11. Horn-fed Cassegrain reflector 天线设计 27 12. Offset horn-fed parabolic reflector 天线设计 33 13. Linear travelling-wave slotted-waveguide array 设计 39 14. 线阵列天线综合设计 47 15. Chat Tracing Tool 应用 53 1

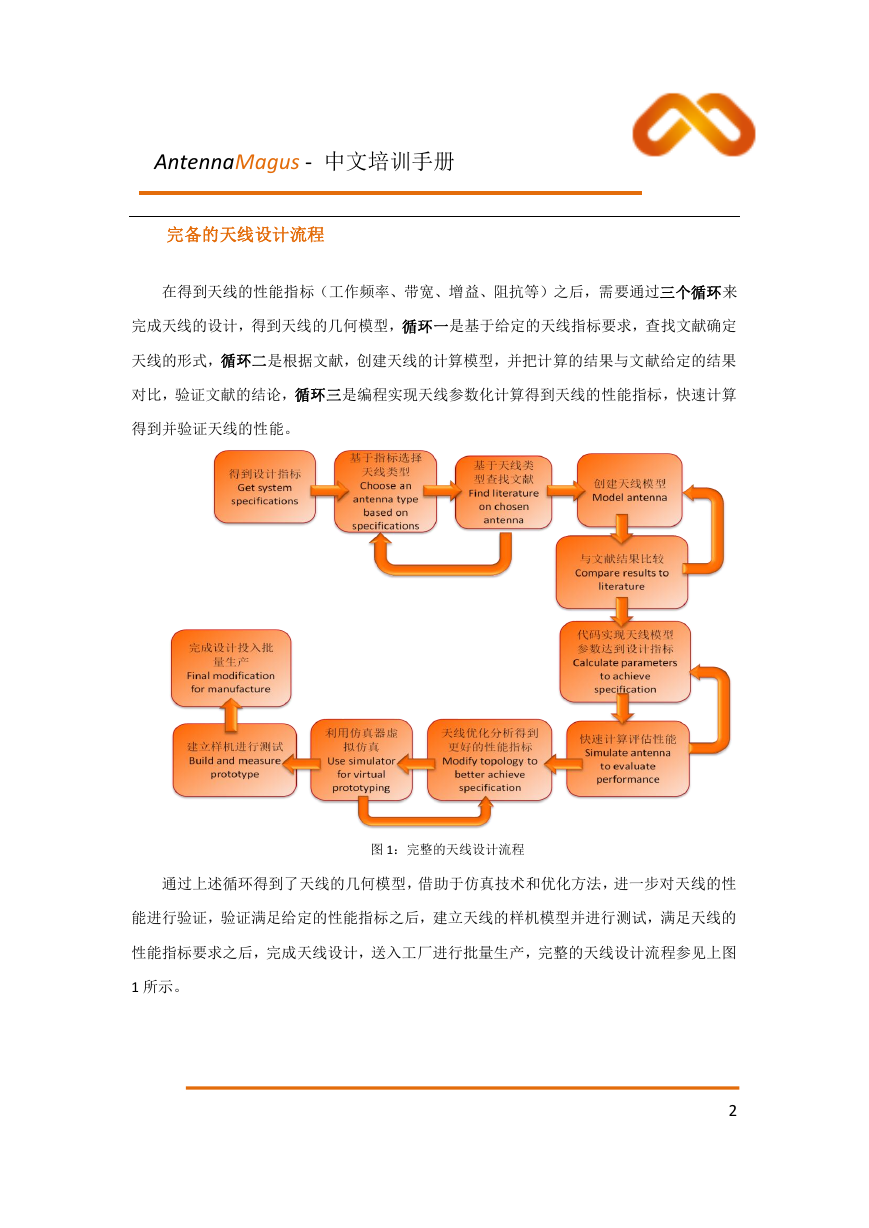

AntennaMagus - 中文培训手册完备的天线设计流程在得到天线的性能指标（工作频率、带宽、增益、阻抗等）之后，需要通过三个循环来完成天线的设计，得到天线的几何模型，循环一是基于给定的天线指标要求，查找文献确定天线的形式，循环二是根据文献，创建天线的计算模型，并把计算的结果与文献给定的结果对比，验证文献的结论，循环三是编程实现天线参数化计算得到天线的性能指标，快速计算得到并验证天线的性能。图 1：完整的天线设计流程通过上述循环得到了天线的几何模型，借助于仿真技术和优化方法，进一步对天线的性能进行验证，验证满足给定的性能指标之后，建立天线的样机模型并进行测试，满足天线的性能指标要求之后，完成天线设计，送入工厂进行批量生产，完整的天线设计流程参见上图 1 所示。 2

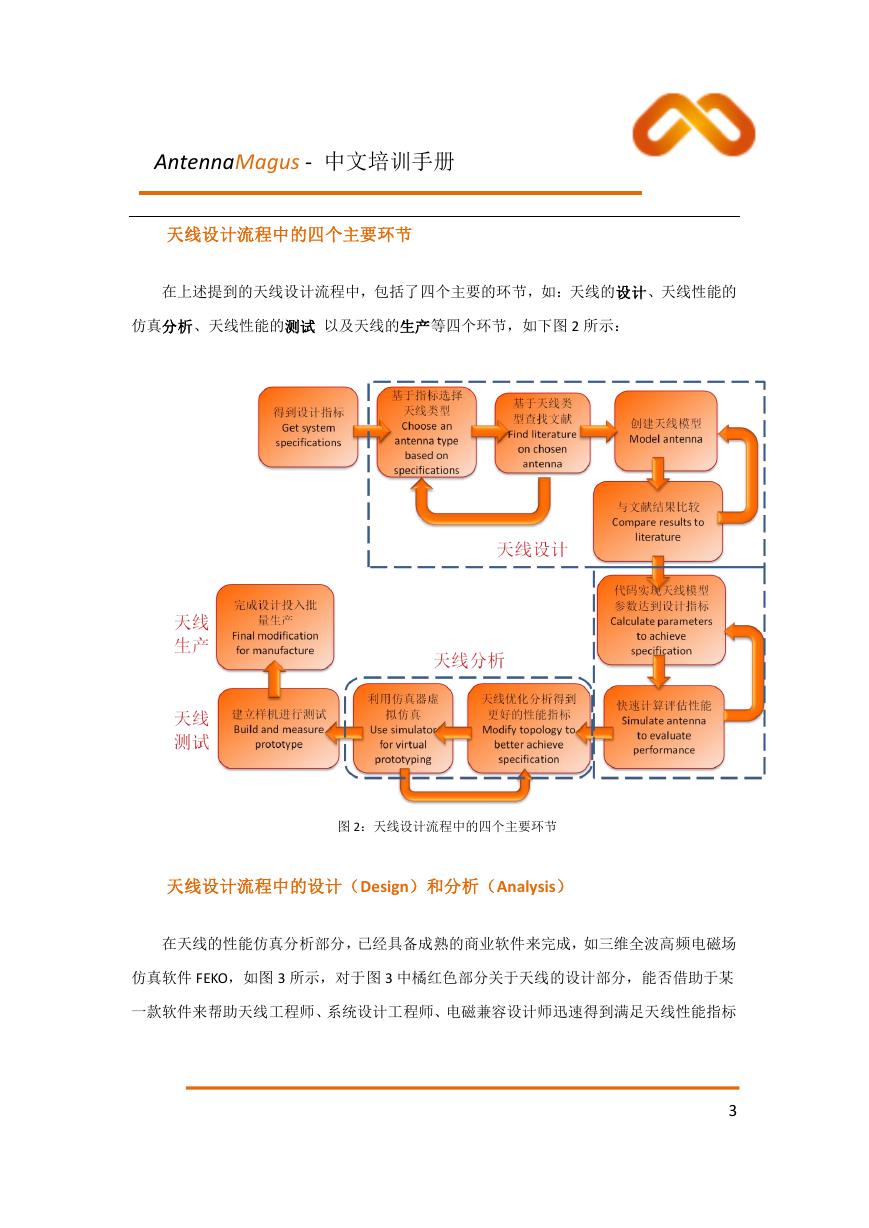

AntennaMagus - 中文培训手册天线设计流程中的四个主要环节在上述提到的天线设计流程中，包括了四个主要的环节，如：天线的设计、天线性能的仿真分析、天线性能的测试以及天线的生产等四个环节，如下图 2 所示：图 2：天线设计流程中的四个主要环节天线设计流程中的设计（Design）和分析（Analysis）在天线的性能仿真分析部分，已经具备成熟的商业软件来完成，如三维全波高频电磁场仿真软件 FEKO，如图 3 所示，对于图 3 中橘红色部分关于天线的设计部分，能否借助于某一款软件来帮助天线工程师、系统设计工程师、电磁兼容设计师迅速得到满足天线性能指标 3

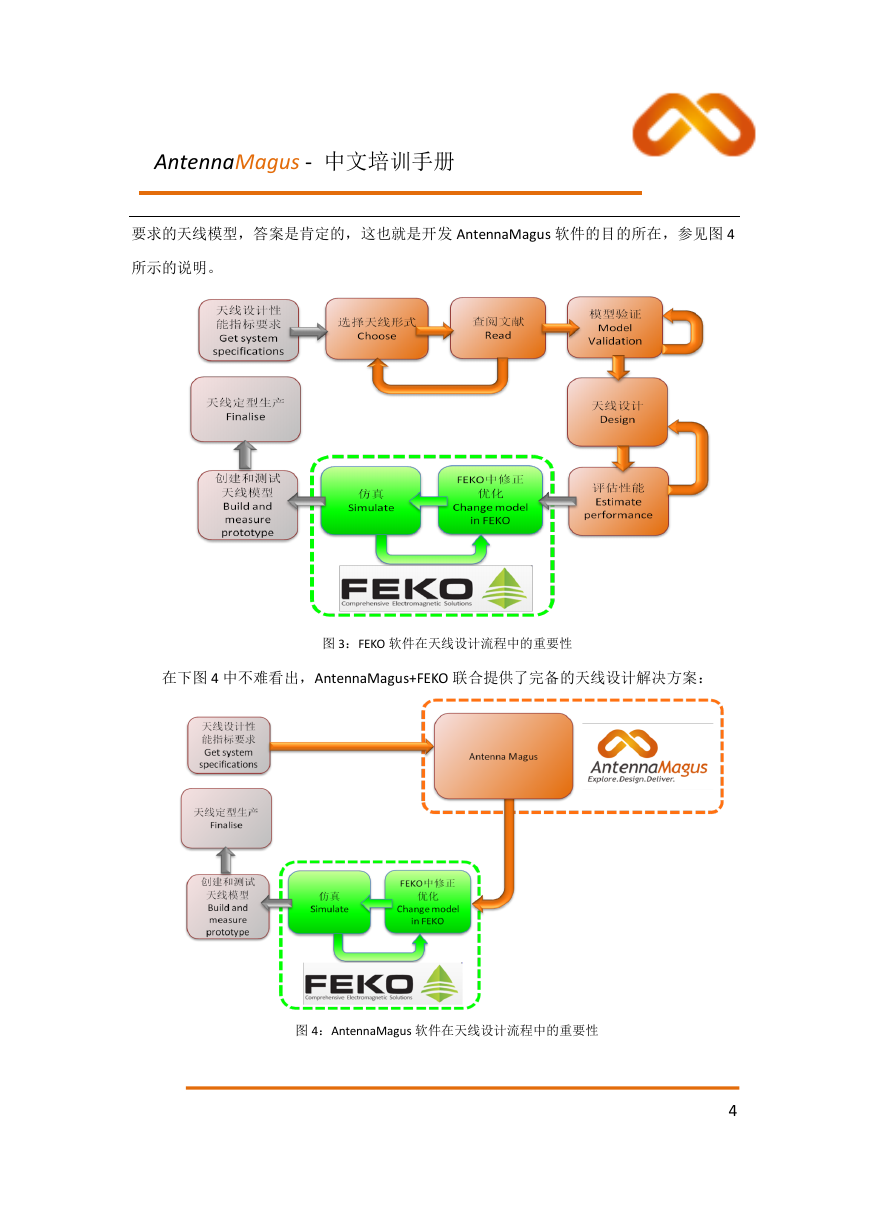

AntennaMagus - 中文培训手册要求的天线模型，答案是肯定的，这也就是开发 AntennaMagus 软件的目的所在，参见图 4 所示的说明。图 3：FEKO 软件在天线设计流程中的重要性在下图 4 中不难看出，AntennaMagus+FEKO 联合提供了完备的天线设计解决方案：图 4：AntennaMagus 软件在天线设计流程中的重要性 4

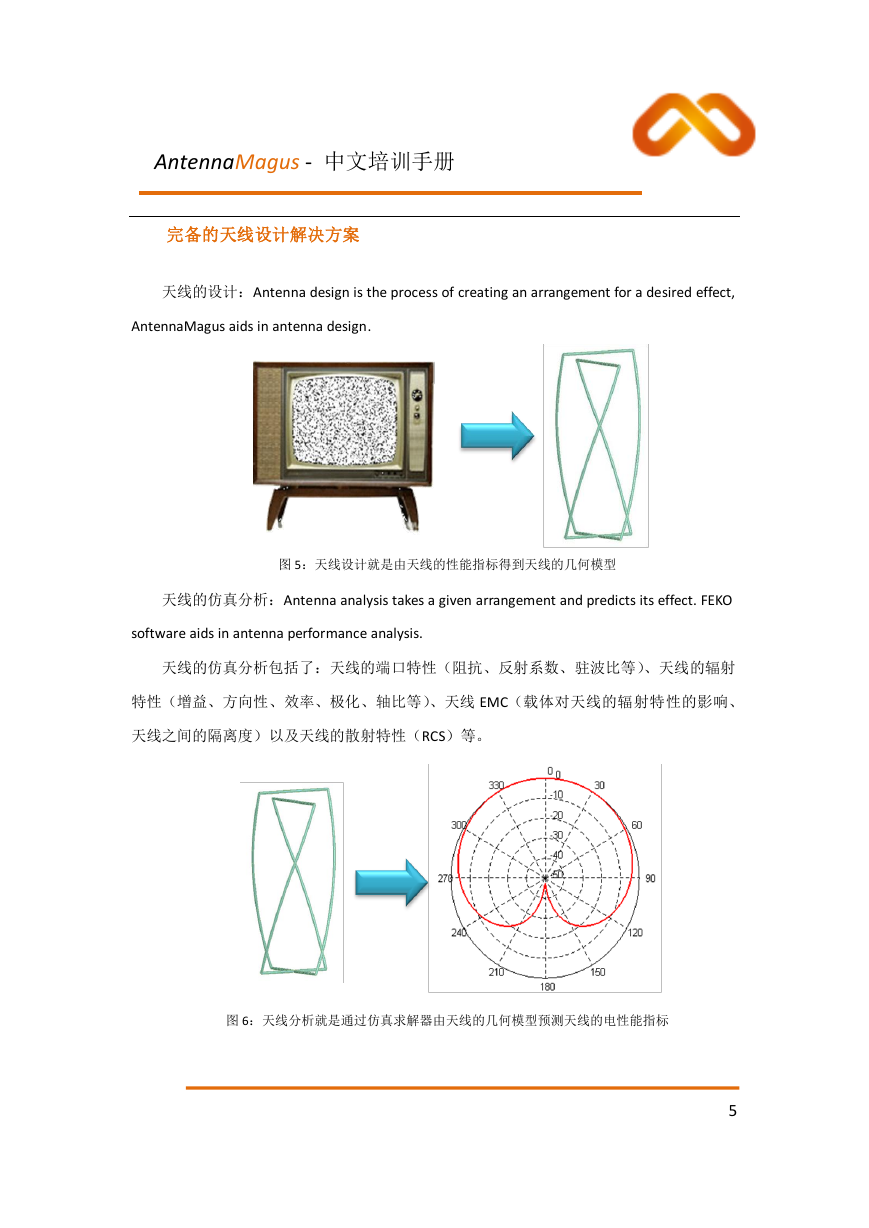

AntennaMagus - 中文培训手册完备的天线设计解决方案天线的设计：Antenna design is the process of creating an arrangement for a desired effect, AntennaMagus aids in antenna design. 图 5：天线设计就是由天线的性能指标得到天线的几何模型天线的仿真分析：Antenna analysis takes a given arrangement and predicts its effect. FEKO software aids in antenna performance analysis. 天线的仿真分析包括了：天线的端口特性（阻抗、反射系数、驻波比等）、天线的辐射特性（增益、方向性、效率、极化、轴比等）、天线 EMC（载体对天线的辐射特性的影响、天线之间的隔离度）以及天线的散射特性（RCS）等。图 6：天线分析就是通过仿真求解器由天线的几何模型预测天线的电性能指标 5

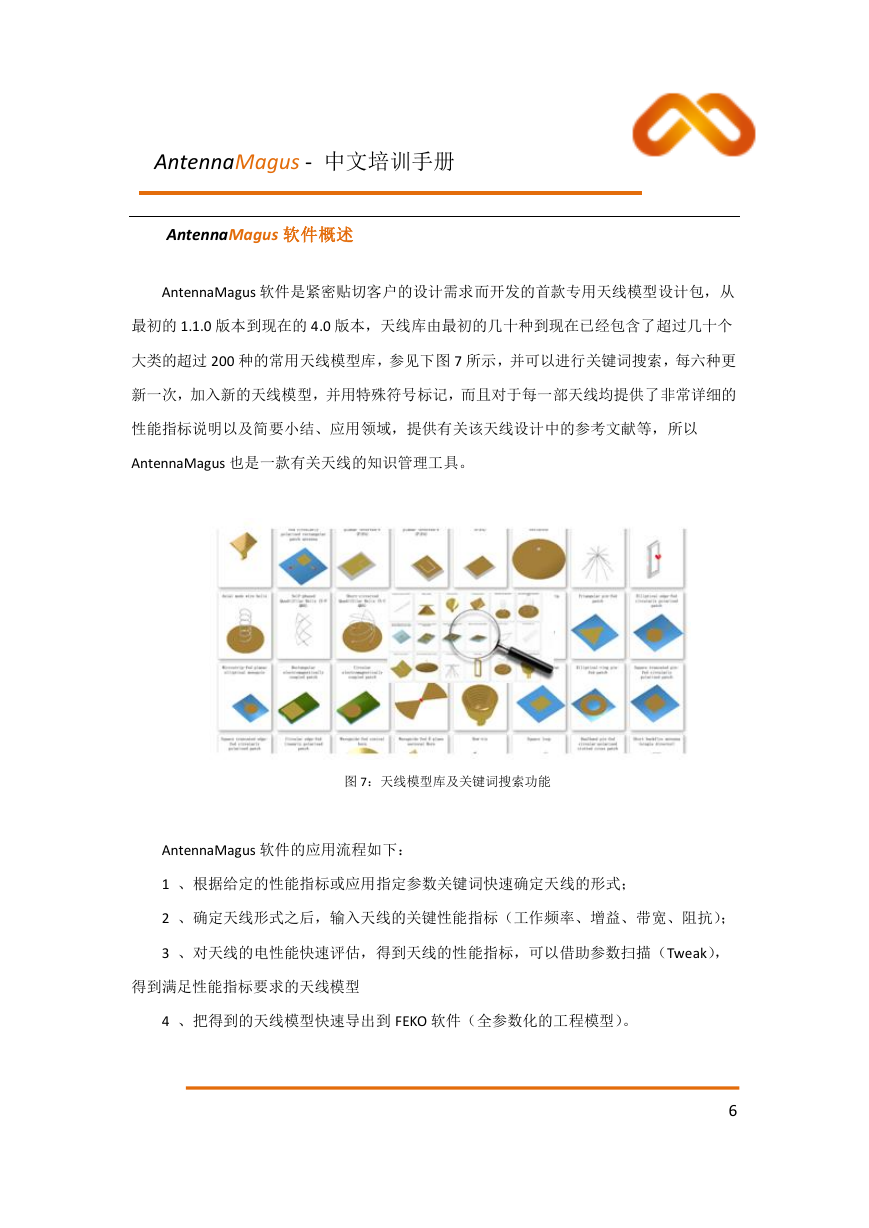

AntennaMagus - 中文培训手册 AntennaMagus 软件概述 AntennaMagus 软件是紧密贴切客户的设计需求而开发的首款专用天线模型设计包，从最初的 1.1.0 版本到现在的 4.0 版本，天线库由最初的几十种到现在已经包含了超过几十个大类的超过 200 种的常用天线模型库，参见下图 7 所示，并可以进行关键词搜索，每六种更新一次，加入新的天线模型，并用特殊符号标记，而且对于每一部天线均提供了非常详细的性能指标说明以及简要小结、应用领域，提供有关该天线设计中的参考文献等，所以 AntennaMagus 也是一款有关天线的知识管理工具。图 7：天线模型库及关键词搜索功能 AntennaMagus 软件的应用流程如下： 1 、根据给定的性能指标或应用指定参数关键词快速确定天线的形式； 2 、确定天线形式之后，输入天线的关键性能指标（工作频率、增益、带宽、阻抗）； 3 、对天线的电性能快速评估，得到天线的性能指标，可以借助参数扫描（Tweak），得到满足性能指标要求的天线模型 4 、把得到的天线模型快速导出到 FEKO 软件（全参数化的工程模型）。 6

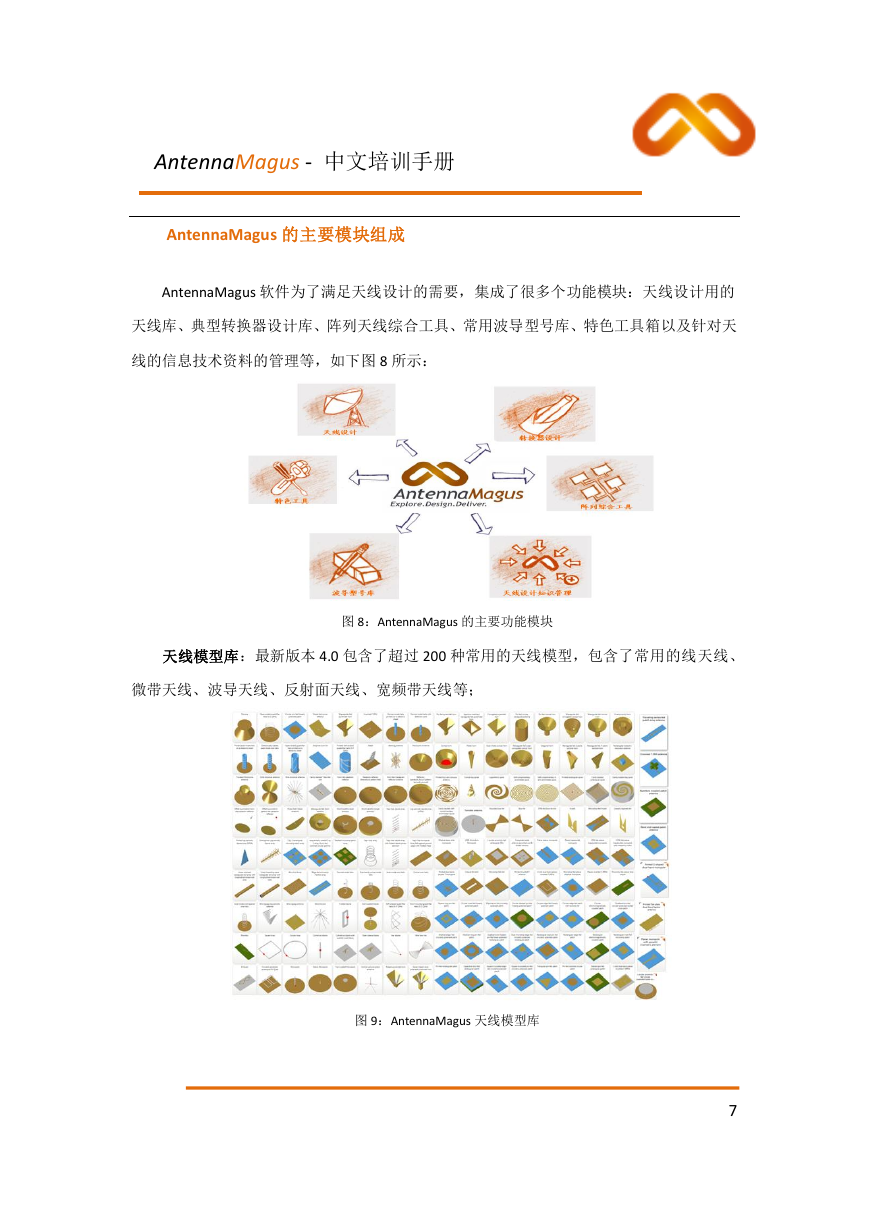

AntennaMagus - 中文培训手册 AntennaMagus 的主要模块组成 AntennaMagus 软件为了满足天线设计的需要，集成了很多个功能模块：天线设计用的天线库、典型转换器设计库、阵列天线综合工具、常用波导型号库、特色工具箱以及针对天线的信息技术资料的管理等，如下图 8 所示：图 8：AntennaMagus 的主要功能模块天线模型库：最新版本 4.0 包含了超过 200 种常用的天线模型，包含了常用的线天线、微带天线、波导天线、反射面天线、宽频带天线等；图 9：AntennaMagus 天线模型库 7
