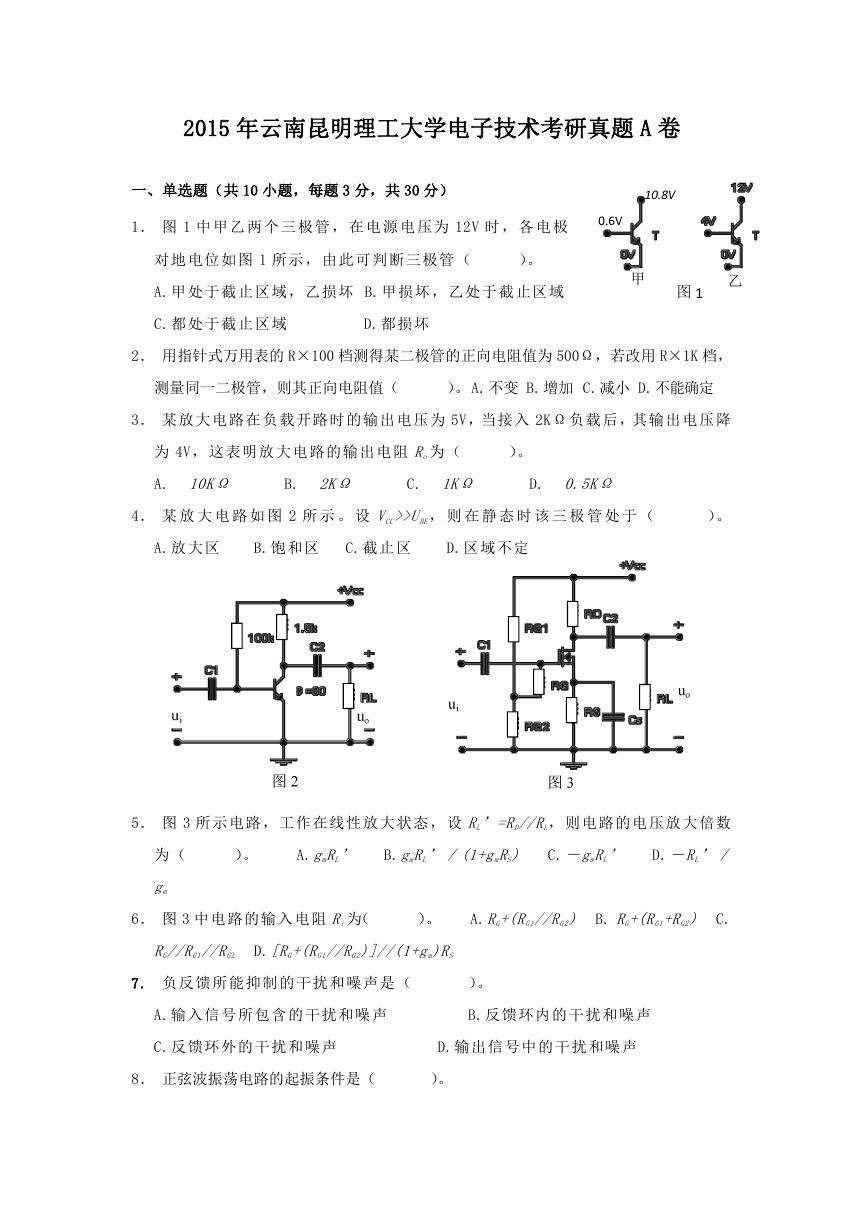

    2015 年云南昆明理工大学电子技术考研真题 A 卷 一、单选题（共 10 小题，每题 3 分，共 30 分） 1． 图 1 中 甲 乙 两 个 三 极 管 ， 在 电 源 电 压 为 12V 时 ， 各 电 极 10.8V 0.6V 对 地 电位 如 图 1 所 示 ，由 此 可 判 断 三极 管 （ ）。 A.甲 处 于截 止 区 域 ， 乙损 坏 B.甲 损 坏， 乙 处 于 截 止区 域 甲 乙 图 1 C.都 处 于截 止 区 域 D.都 损 坏 2． 用指针式万用表的 R×100 档测得某二极管的正向电阻值为 500Ω，若改用 R×1K 档， 测量同一二极管，则其正向电阻值（ ）。 A.不变 B.增加 C.减小 D.不能确定 3． 某 放 大电 路 在 负 载 开路 时 的 输 出 电压 为 5V，当 接 入 2KΩ 负 载 后，其 输 出电 压 降 为 4V， 这 表明 放 大 电 路 的输 出 电 阻 Ro为 （ ）。 A. 10KΩ B. 2KΩ C. 1KΩ D. 0.5KΩ 4． 某 放 大 电 路 如 图 2 所 示 。 设 VCC>>UBE， 则 在 静 态 时 该 三 极 管 处 于 （ ）。 A.放 大 区 B.饱 和 区 C.截 止 区 D.区 域 不定 5． 图 3 所 示 电路 ，工 作 在线 性 放 大 状 态， 设 RL’=RD//RL，则 电 路的 电 压 放 大 倍数 为 （ ）。 A.gmRL’ B.gmRL’／(1+gmRS) C.－gmRL’ D.－RL’／ gm 6． 图 3 中 电 路的 输 入 电 阻 Ri为（ ）。 A.RG+(RG1//RG2) B. RG+(RG1+RG2) C. RG//RG1//RG2 D.[RG+(RG1//RG2)]//(1+gm)RS 7． 负 反 馈所 能 抑 制 的 干扰 和 噪 声 是 （ ）。 A.输 入 信号 所 包 含 的 干扰 和 噪 声 B.反 馈 环内 的 干 扰 和 噪声 C.反 馈 环外 的 干 扰 和 噪声 D.输 出 信号 中 的 干 扰 和噪 声 8． 正弦波振荡电路的起振条件是（ ）。
    A. C.  FA  FA 1 1  AF  AF   2 2 n  n  B. D.  FA  FA   1 1  AF  AF    2  2 n n  1  1   9． 在 OCL 互补对称功率放大器中，设 VCC=±15V；RL=8Ω；UCES不小于 2V，则该电路的最大 输出功率 PO=（ ）。 A. 14W B. 10.6W C. 9W D. 21.1W 10．图 示 电 路 的 逻 辑 表 达 为 ( )。 (a) F  CBA  (b) F  CBA  (c) F  ABC (d) F  ABC 二、填空题（共 5 小题，每题 4 分，共 20 分） ）个。 1．在函数 F=AB+CD+BD 的真值表中，F=1 的状态有（ 3．具有 7 个、、11 个、16 个触发器个数的二进制异步计数器，各最多有（ ( 3．由 TTL 门组成的电路如图 5 所示。已知它们的输入低电平电流 IIL 为 1.5mA，输入高电平电流 IIH 为 0.05mA。当 A 为 1 时，G2，G3 门对 G1 构成（ ） ）负载，G1 的 mA；当 A 为 0 时，G2，G3 门对 G1 构成（ （ ）负载，G1 的（ ）电流为（ )个状态。 ）电流为（ ）mA。 ）、（ ）、 图 5 ４．在 4 位权电阻网络 D/A 转换器中，若取 VREF=5V，当输入数字量为 d3d2d1d0=0101 时输出 电压为（ ）。 ５．为构成 65536×8 的 RAM，需要（ 位地址译码以完成寻址操作。 三、模拟电路（共 4 大题，共计 50 分） ）片 256×4 的 RAM，并且需要有（ ）

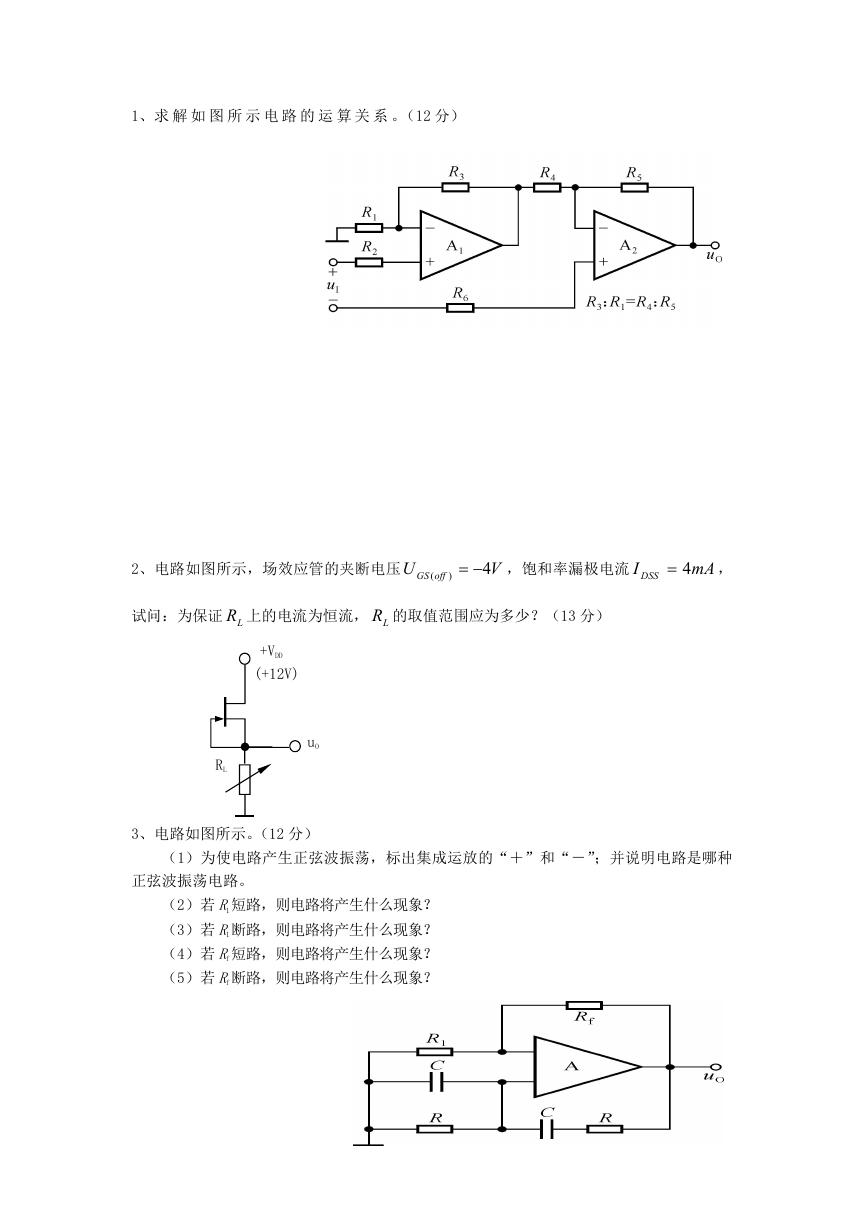

    1、求 解 如 图 所 示 电 路 的 运 算 关 系 。（12 分） 2、电路如图所示，场效应管的夹断电压 U off ( GS )  4 V ，饱和率漏极电流 I DSS 4 mA ， 试问：为保证 LR 上的电流为恒流， LR 的取值范围应为多少？（13 分） +VDD (+12V) uO RL 3、电路如图所示。（12 分） （1）为使电路产生正弦波振荡，标出集成运放的“＋”和“－”；并说明电路是哪种 正弦波振荡电路。 （2）若 R1短路，则电路将产生什么现象？ （3）若 R1断路，则电路将产生什么现象？ （4）若 Rf短路，则电路将产生什么现象？ （5）若 Rf断路，则电路将产生什么现象？

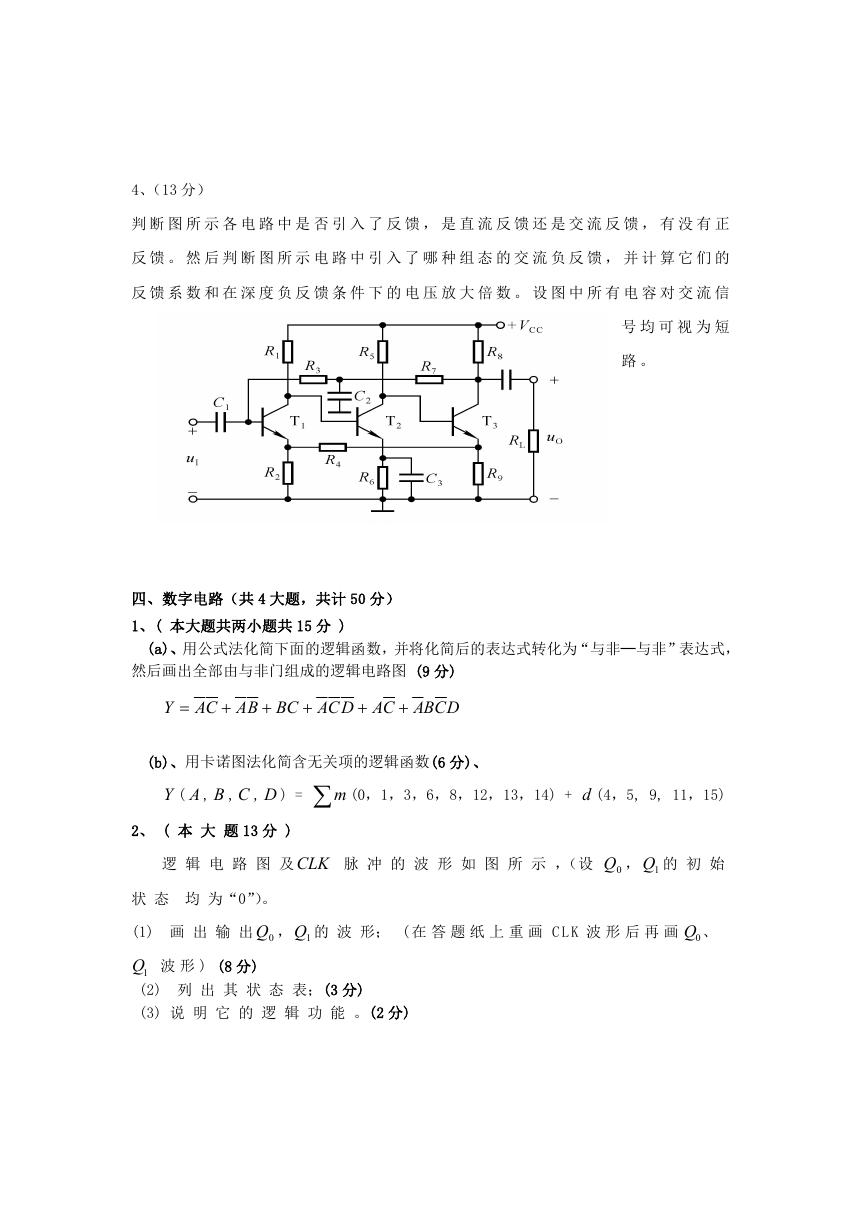

    4、（13 分） 判 断 图 所 示 各 电 路 中 是 否 引 入 了 反 馈 ， 是 直 流 反 馈 还 是 交 流 反 馈 ， 有 没 有 正 反 馈 。 然 后 判 断 图 所 示 电 路 中 引 入 了 哪 种 组 态 的 交 流 负 反 馈 ， 并 计 算 它 们 的 反 馈 系 数 和 在 深 度 负 反 馈 条 件 下 的 电 压 放 大 倍 数 。 设 图 中 所 有 电 容 对 交 流 信 号 均 可 视 为 短 路 。 四、数字电路（共 4 大题，共计 50 分） 1、( 本大题共两小题共 15 分 ) (a)、用公式法化简下面的逻辑函数，并将化简后的表达式转化为“与非─与非”表达式， 然后画出全部由与非门组成的逻辑电路图 (9 分) Y  BACA   BC  DCBACADCA   (b)、用卡诺图法化简含无关项的逻辑函数(6 分)、 Y ( A , B ,C , D ) =  m (0，1，3，6，8，12，13，14) + d (4，5, 9, 11，15) 2、 ( 本 大 题 13 分 ) 逻 辑 电 路 图 及CLK 脉 冲 的 波 形 如 图 所 示 ，（设 0Q ， 1Q 的 初 始 状 态 均 为“0”）。 (1) 画 出 输 出 0Q ， 1Q 的 波 形； ( 在 答 题 纸 上 重 画 C L K 波 形 后 再 画 Q0、 Q1 波 形 ) (8 分) (2) 列 出 其 状 态 表；(3 分) (3) 说 明 它 的 逻 辑 功 能 。(2 分)
    3、图中是用 555 定时器组成的开机延时电路。若给定 C 25 F R 91 ， ，  K  VCC 12 V 、 试计算常闭开关 S 断开以后经过多长的延迟时间 ou 才跳变为高电平。（9 分） 4、在如图给出的 D/A 转换器中。试求： （1）1LSB 产生的输出电压增量是多少？ （2）若输入以二进制补码给出，则最大的正数和绝对值最大的负数各为多少？它们对应的 输出电压各为多少？（13 分） -8V
