毕业设计(论文)
题 目:基于 51 单片机电子万年历的设计
系
部:
专
业:
学
号:
学生姓名:
指导教师姓名:
指导教师职称:
20 年
月
日
XXXXXXXX 学院(论文)
摘
要
电子万年历是 一种应用 非常广泛日常 计时工具,对现代社会 越来越重
要。 此电子万 年历在硬件方 面主要采用 AT89C51 单片机作 为主控核心, 由
DS1302 时钟芯片提供时钟、LCD1602 液晶显示屏显示。AT89C51 单片机是由
STC 公司推出的,功耗小,电压可选用 4~6V 电压供电;DS1302 时钟芯片是
美国 DALLAS 公司推出的低功耗实时时钟芯片,它可以对年、月、日、星期、
时、分、秒进行计时,还具有闰年补偿等多种功能,而且 DS1302 的使用寿
命长,误差小;对于数字电子万年历采用直观的数字显示,数字显示是采用
的 LCD1602 液晶显示屏来显示,可以同时显示年、月、日、星期、时、分、
秒等信息。此外,该电子万年历还具有时间校准等功能。在软件方面,主要
包括日历程序、时间调整程序,显示程序等。所有程序编写完成后,在 Keil
软件中进行调试,确定没有问题后,烧写到单片机上进行测试。
此设计主要由时钟芯片 DS1302 和温度传感器 DS18B20 采集数据到单片
机 进 行 处 理 再 通 过 LCD1602 显 示 出 来 , 本 论 文 主 要 研 究 了 液 晶 显 示 器
LCD1602 及时钟芯片 DS1302,温度传感器 DS18B20 与单片机之间的硬件互联
及通信,对数种硬件连接方案进行了详尽的比较,在软件方面对日历算法也
进行了论述。
【关键词】AT89C51 LCD1602 DS18B20 DS1302 按键
I
XXXXXXXX 学院(论文)

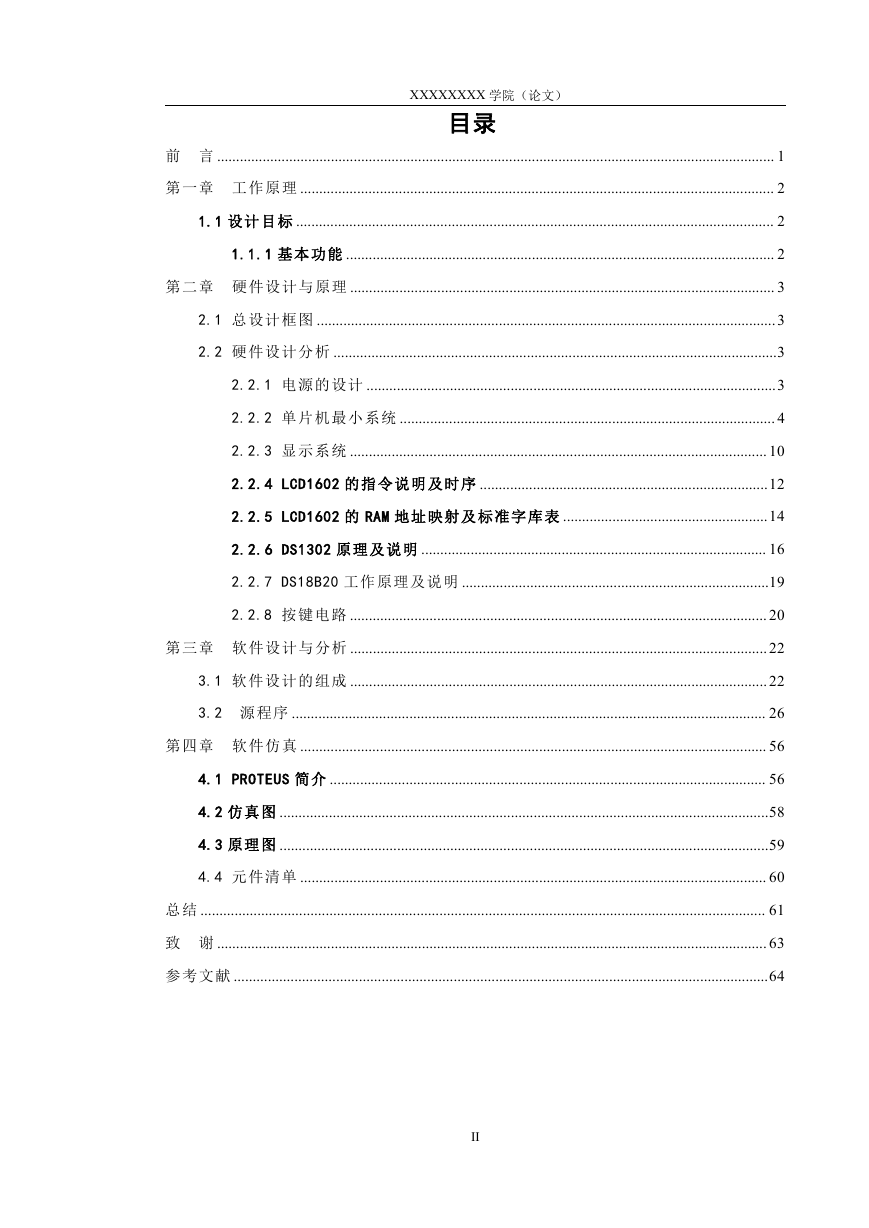

目录
前 言 ................................................................................................................................................... 1
第一章 工作原理 ............................................................................................................................. 2
1.1 设计 目标 .............................................................................................................................. 2
1.1.1 基本 功能 ................................................................................................................. 2
第二章 硬件设计与原理 ................................................................................................................ 3
2.1 总设计框图 .........................................................................................................................3
2.2 硬件设计分析 .....................................................................................................................3
2.2.1 电源的设计 ............................................................................................................3
2.2.2 单片机最小系统 ................................................................................................... 4
2.2.3 显示系统 .............................................................................................................. 10
2.2.4 LCD1602 的指 令说明 及时序 ............................................................................12
2.2.5 LCD1602 的 RAM 地址 映射及 标准字 库表 ......................................................14
2.2.6 DS1302 原理 及说明 ........................................................................................... 16
2.2.7 DS18B20 工作原理及说明 .................................................................................19
2.2.8 按键电路 .............................................................................................................. 20
第三章 软件设计与分析 ..............................................................................................................22
3.1 软件设计的组成 ..............................................................................................................22
3.2 源程序 ............................................................................................................................. 26
第四章 软件仿真 ........................................................................................................................... 56
4.1 PROTEUS 简介 ................................................................................................................... 56
4.2 仿真 图 .................................................................................................................................58
4.3 原理 图 .................................................................................................................................59
4.4 元件清单 ........................................................................................................................... 60
总结 ..................................................................................................................................................... 61
致 谢 ................................................................................................................................................. 63
参考文献 .............................................................................................................................................64
II
XXXXXXXX 学院(论文)
前 言
最近几年来,随着科技的飞速发展,单片机领域正在不断的走向社会各
个角落,还带动传统控制检测日新月异更新。在实时运作和自动控制的单片
机应用到系统中,单片机如今是作为一个核心部件来使用,仅掌握单片机方
面知识是不够的,还应根据其具体硬件结构,以及针对具体应用对象特点的
软件结合,加以完善。“单片机原理及应用课程设计”是电子类专业的学科
基础科,它是继“汇编语言程序设计”,“接口技术”等课程之后开出的实践
环节课程。
1
XXXXXXXX 学院(论文)

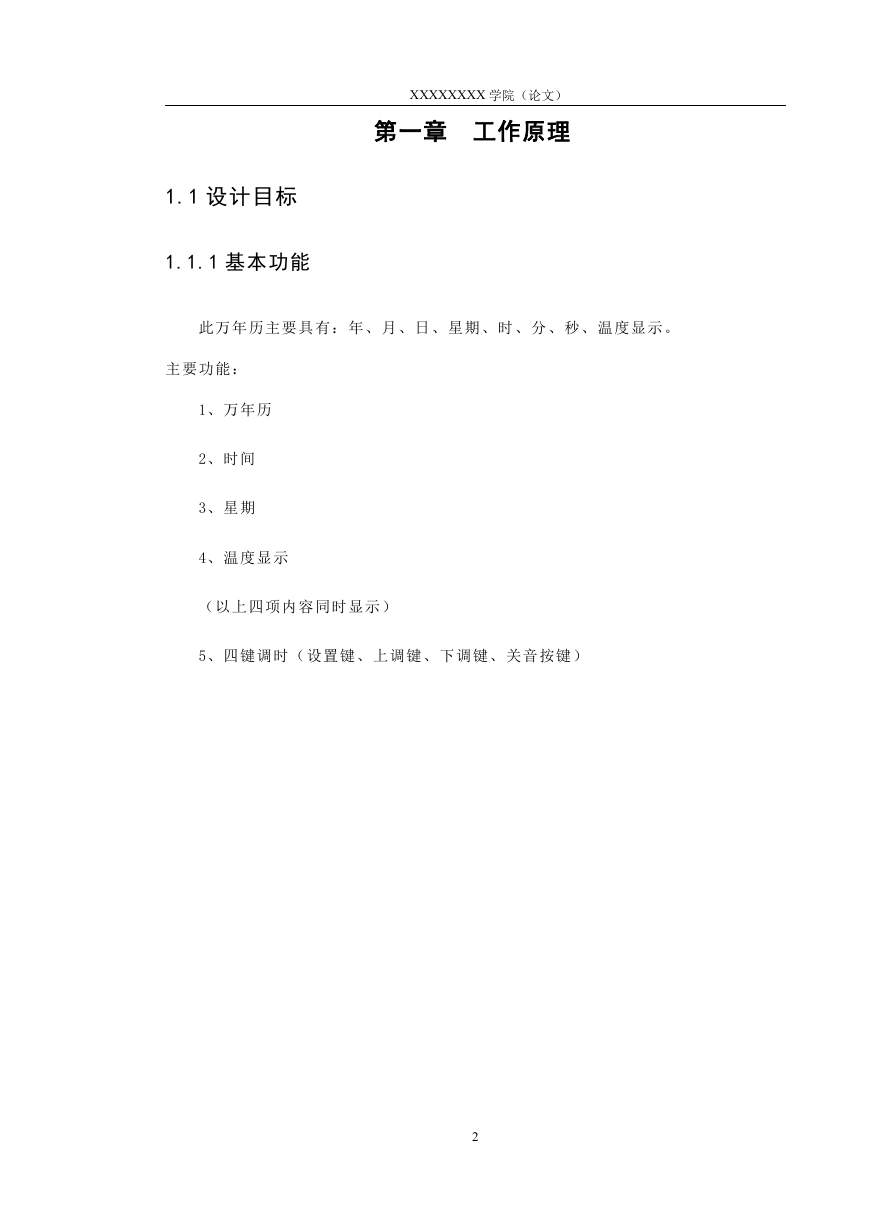

第一章 工作原理
1.1 设计目标
1.1.1 基本功能
此万年历主要具有:年、月、日、星期、时、分、秒、温度显示。
主要功能:
1、万年历
2、时间
3、星期
4、温度显示
(以上四项内容同时显示)
5、四键调时(设置键、上调键、下调键、关音按键)
2
XXXXXXXX 学院(论文)
第二章 硬件设计与原理
以 AT89C51 单片机为核心,起着控制作用。系统包括 LCD1602 液晶显示
电路、复位电路、时钟电路、按键电路、温度传感器电路、时钟芯片电路。
设计思路分为七个模块:复位电路、晶振电路模块、AT89C51、LCD1602 液
晶显示电路、按键电路、温度传感器电路、时钟芯片电路这七个模块。
2.1 总设计框图
2.2 硬件设计分析
2.2.1 电源的设计
系统电源使用直流 5 伏。
由电脑 USB 接口提供电源。
USB 是通用串行总线(Universal Serial Bus)接口的简称。它是目前使
3

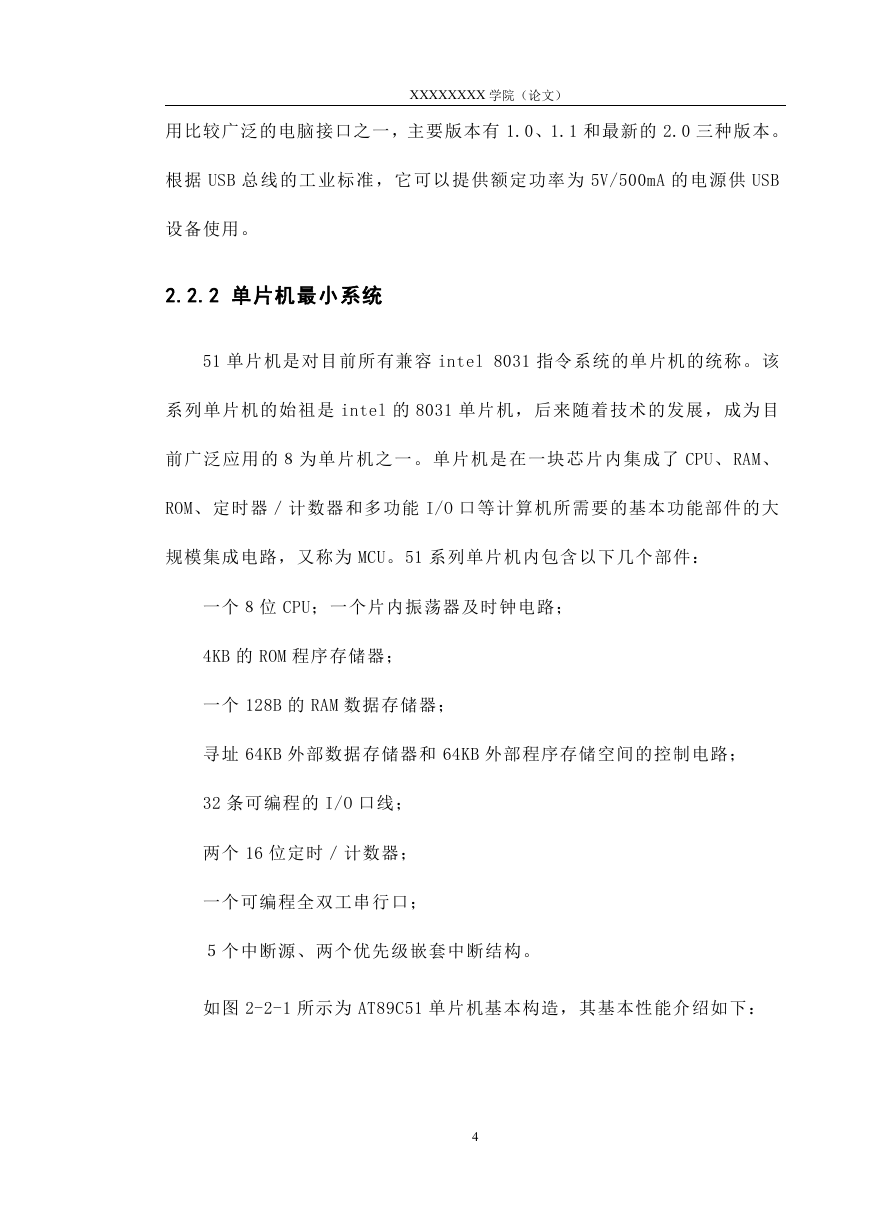

用比较广泛的电脑接口之一,主要版本有 1.0、1.1 和最新的 2.0 三种版本。
XXXXXXXX 学院(论文)
根据 USB 总线的工业标准,它可以提供额定功率为 5V/500mA 的电源供 USB
设备使用。
2.2.2 单片机最小系统
51 单片机是对目前所有兼容 intel 8031 指令系统的单片机的统称。该
系列单片机的始祖是 intel 的 8031 单片机,后来随着技术的发展,成为目
前广泛应用的8为单片机之一。单片机是在一块芯片内集成了 CPU、RAM、
ROM、定时器/计数器和多功能 I/O 口等计算机所需要的基本功能部件的大
规模集成电路,又称为 MCU。51 系列单片机内包含以下几个部件:
一个8位 CPU;一个片内振荡器及时钟电路;
4KB 的 ROM 程序存储器;
一个 128B 的 RAM 数据存储器;
寻址 64KB 外部数据存储器和 64KB 外部程序存储空间的控制电路;
32 条可编程的 I/O 口线;
两个 16 位定时/计数器;
一个可编程全双工串行口;
5个中断源、两个优先级嵌套中断结构。
如图 2-2-1 所示为 AT89C51 单片机基本构造,其基本性能介绍如下:
4
XXXXXXXX 学院(论文)
图 2-2-1 AT89C51 单片机
AT89C51 本身内含 40 个引脚,32 个外部双向输入/输出(I/O)端口,同时内含 2
个外中端口,3 个 16 位可编程定时计数器,2 个全双工串行通信口,AT89C51 可以按照
常 规 方 法 进行 编 程 , 但 不 可 以 在 线 编程 。 其 将 通 用 的 微 处 理器 和 Flash 存 储 器 结 合在
一起,特别是可反复擦写的 Flash 存储器可有效地降低开发成本。
AT89C51 的主要特性如下表所示:
表 2-2-1 AT89C51 主要功能描述
兼容 MCS—51 指令系统
4k 字节可编程闪烁存储器
32 个可编程 I/O 线
可编程 UARL 通道
三个 16 位可编程定时/计数器中断
时钟频率 0-24MHz
2 个外部中断源,共 8 个中断源
256×8bit 内部 RAM
2 个读写中断口线
可直接驱动 LED
软件设置睡眠和唤醒功能
低功耗空闲和掉电模式
AT89C51 为 40 脚双列直插封装的 8 位通用微处理器,采用工业标准的
5
