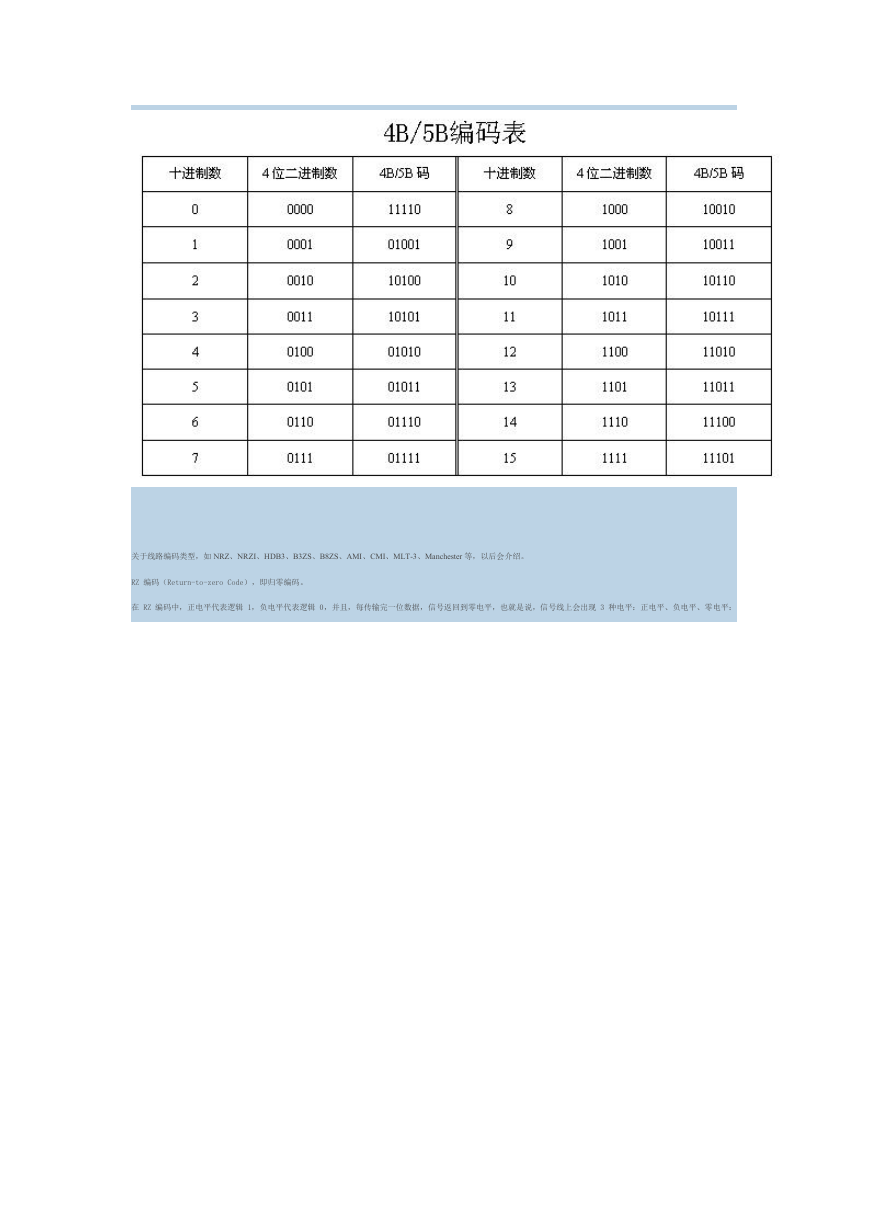

4B/5B 编码？ 4B/5B 编码是百兆以太网（即快速以太网）中线路层编码类型之一，就是用 5bit 的二进制数来表示 4bit 二进制数，映射方式如下表所示： 为什么要进行 4B/5B 编码？ 在通信网络中，接收端需要从接收数据中恢复时钟信息来保证同步，这就需要线路中所传输的二进制码流有足够多的跳变，即不能有过多连续的高电平或低电平，否则无法 提取时钟信息。 Manchester（曼切斯特）编码可以保证线路中码流有充分的跳变，因为它是用电平从“-1”到“+1”的跳变来表示“1”，用电平从“+1”到“-1”的跳变来表示“0”，但是 这种编码方式的效率太低，只有 50%，相当于用线路的有效带宽来换取信号的跳变，十兆以太网就是使用 Manchester 编码，虽然线路的有效带宽只有 10Mbps，但实际带宽却 是 20Mbps。 百兆以太网用的 4B/5B 编码与 MLT-3 编码组合方式，发送码流先进行 4B/5B 编码，再进行 MLT-3 编码，最后再上线路传输；千兆以太网用的是 8B/10B 编码与 NRZ 编码组 合方式；万兆以太网用的是 64B/66B 编码；PCIE 3.0 用的是 128B/130B 编码。 4B/5B 编码规则有哪些？ 4B/5B 编码其实就是用 5bit 的二进制码来代表 4bit 二进制码。此编码的效率是 80%，比 Manchester 码高。4B/5B 编码的目的在前面已经说过了，就是让码流产生足够多的跳 变。4 位二进制共有 16 种组合，5 位二进制共有 32 种组合，如何从 32 种组合种选取 16 种来使用呢？这里需要满足两个规则： 1). 每个 5 比特码组中不含多于 3 个“0”； 2). 或者 5 比特码组中包含不少于 2 个“1”； 此规则是怎么来的？这就要从 MLT-3 码的特点来解释了。MLT-3 码的特点简单的说就是：逢“1”跳变，逢“0”不跳变。为了让 4B/5B 编码后的码流中有足够多的跳变就需 要编码后的码流中有尽量多的“1”和尽量少的“0”。 这种编码的特点是将欲发送的数据流每 4bit 作为一个组，然后按照 4B/5B 编码规则将其转换成相应 5bit 码。5bit 码共有 32 种 组合，但只采用其中的 16 种对应 4bit 码的 16 种，其他的 16 种或者未用或者用作控制码，以表示帧的开始和结束、光纤线路的状态（静止、空闲、暂停） 等。三种应用实例是 FDDI、100BASE－TX 和 100BASE－FX8B/10B 编码与 4B/5B 的概念类似，例如在千兆以太网中就采用了 8B/10B 的编码方式。 4B/5B 编码是在百兆位快速以太网的光纤分布式数据接口（FDDI，Fiber Distributed Data Interface）中采用的信息编码方案。这种编码的特点是将欲发送的数据流每 4bit 作为一个组，每四位二进制代码由 5 位编码表示，这 5 位编码称为编 码组(code group)，并且由 NRZI 方式传输。 4B/5B 编码是在百兆位快速以太网的光纤分布式数据接口（FDDI，Fiber Distributed Data Interface）中采用的信息编码方案。这种编码的特点是将欲发送的数据流每 4bit 作为一个组，每四位二进制代码由 5 位编码表示，这 5 位编码称为编 码组(code group)，并且由 NRZI 方式传输。 在通信系统中，通信速度与线路传输中的调制速率，所谓调制速率是指单位时间内线路状态变化的数目，以波特(baud)为单位。实用 4B/5B 码的最大优点是能够在很大程 度上降低线路传输中的调制速率降低调制速率，从而可以降低对线路的要求。 例如：如果采用曼彻斯特编码，在每个调制时间间隔内跳动两次，则数据传送速率是波特率将的二分之一。在快速以太网中，数据传输速率为 100Mbps，如果采用曼彻斯 特编码，波特率将达 200Mbps，对传输介质和设备的技术要求都将提高，增大了传输成本。如果使用 4B/5B 编码，在传 输速率为 100Mbps 的情况下，其调制速率为：100M÷(4/5) ＝125M(baud)。即波特率为 125M baud，大大低于曼彻斯特编码时的 200M baud，这样就在快速以太网中使用非屏蔽双绞线成为可能。 4B/5B 编码表如下所示： 

关于线路编码类型，如 NRZ、NRZI、HDB3、B3ZS、B8ZS、AMI、CMI、MLT-3、Manchester 等，以后会介绍。 RZ 编码（Return-to-zero Code），即归零编码。 在 RZ 编码中，正电平代表逻辑 1，负电平代表逻辑 0，并且，每传输完一位数据，信号返回到零电平，也就是说，信号线上会出现 3 种电平：正电平、负电平、零电平：
