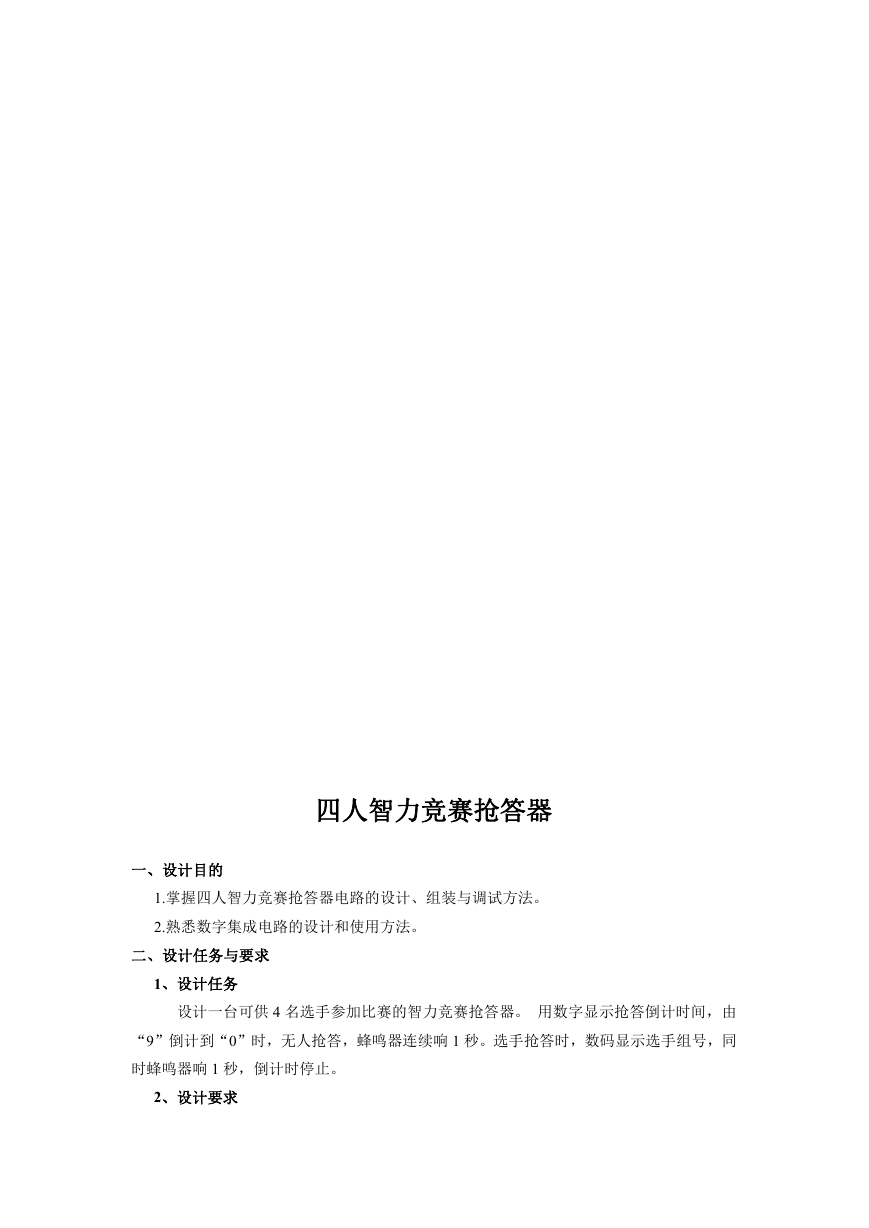

四人智力竞赛抢答器 一、设计目的 1.掌握四人智力竞赛抢答器电路的设计、组装与调试方法。 2.熟悉数字集成电路的设计和使用方法。 二、设计任务与要求 1、设计任务 设计一台可供 4 名选手参加比赛的智力竞赛抢答器。 用数字显示抢答倒计时间,由 “9”倒计到“0”时,无人抢答,蜂鸣器连续响 1 秒。选手抢答时,数码显示选手组号,同 时蜂鸣器响 1 秒,倒计时停止。 2、设计要求

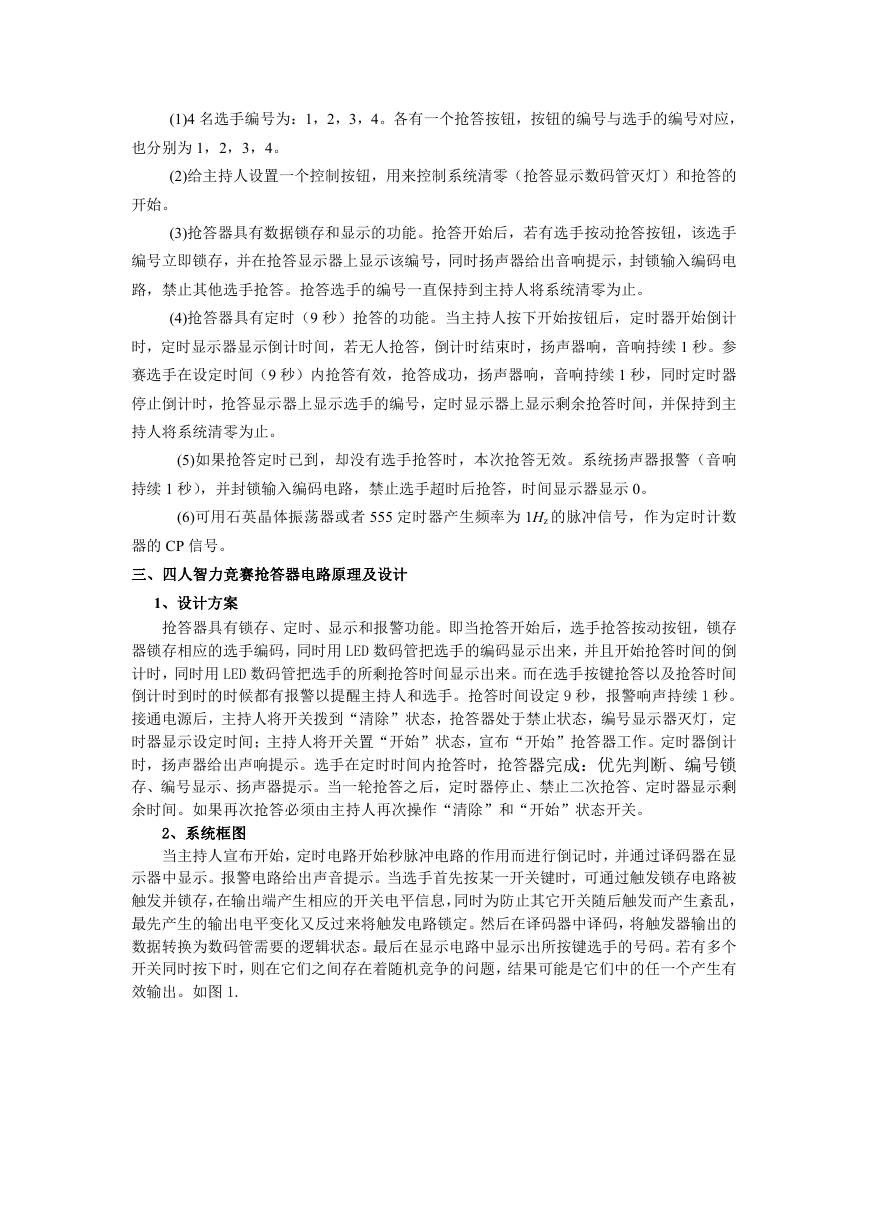

(1)4 名选手编号为:1,2,3,4。各有一个抢答按钮,按钮的编号与选手的编号对应, 也分别为 1,2,3,4。 (2)给主持人设置一个控制按钮,用来控制系统清零(抢答显示数码管灭灯)和抢答的 开始。 (3)抢答器具有数据锁存和显示的功能。抢答开始后,若有选手按动抢答按钮,该选手 编号立即锁存,并在抢答显示器上显示该编号,同时扬声器给出音响提示,封锁输入编码电 路,禁止其他选手抢答。抢答选手的编号一直保持到主持人将系统清零为止。 (4)抢答器具有定时(9 秒)抢答的功能。当主持人按下开始按钮后,定时器开始倒计 时,定时显示器显示倒计时间,若无人抢答,倒计时结束时,扬声器响,音响持续 1 秒。参 赛选手在设定时间(9 秒)内抢答有效,抢答成功,扬声器响,音响持续 1 秒,同时定时器 停止倒计时,抢答显示器上显示选手的编号,定时显示器上显示剩余抢答时间,并保持到主 持人将系统清零为止。 (5)如果抢答定时已到,却没有选手抢答时,本次抢答无效。系统扬声器报警(音响 持续 1 秒),并封锁输入编码电路,禁止选手超时后抢答,时间显示器显示 0。 (6)可用石英晶体振荡器或者 555 定时器产生频率为 1Hz 的脉冲信号,作为定时计数 器的 CP 信号。 三、四人智力竞赛抢答器电路原理及设计 1、设计方案 抢答器具有锁存、定时、显示和报警功能。即当抢答开始后,选手抢答按动按钮,锁存 器锁存相应的选手编码,同时用 LED 数码管把选手的编码显示出来,并且开始抢答时间的倒 计时,同时用 LED 数码管把选手的所剩抢答时间显示出来。而在选手按键抢答以及抢答时间 倒计时到时的时候都有报警以提醒主持人和选手。抢答时间设定 9 秒,报警响声持续 1 秒。 接通电源后,主持人将开关拨到“清除”状态,抢答器处于禁止状态,编号显示器灭灯,定 时器显示设定时间;主持人将开关置“开始”状态,宣布“开始”抢答器工作。定时器倒计 时,扬声器给出声响提示。选手在定时时间内抢答时,抢答器完成:优先判断、编号锁 存、编号显示、扬声器提示。当一轮抢答之后,定时器停止、禁止二次抢答、定时器显示剩 余时间。如果再次抢答必须由主持人再次操作“清除”和“开始”状态开关。 2、系统框图 当主持人宣布开始,定时电路开始秒脉冲电路的作用而进行倒记时,并通过译码器在显 示器中显示。报警电路给出声音提示。当选手首先按某一开关键时,可通过触发锁存电路被 触发并锁存,在输出端产生相应的开关电平信息,同时为防止其它开关随后触发而产生紊乱, 最先产生的输出电平变化又反过来将触发电路锁定。然后在译码器中译码,将触发器输出的 数据转换为数码管需要的逻辑状态。最后在显示电路中显示出所按键选手的号码。若有多个 开关同时按下时,则在它们之间存在着随机竞争的问题,结果可能是它们中的任一个产生有 效输出。如图 1.

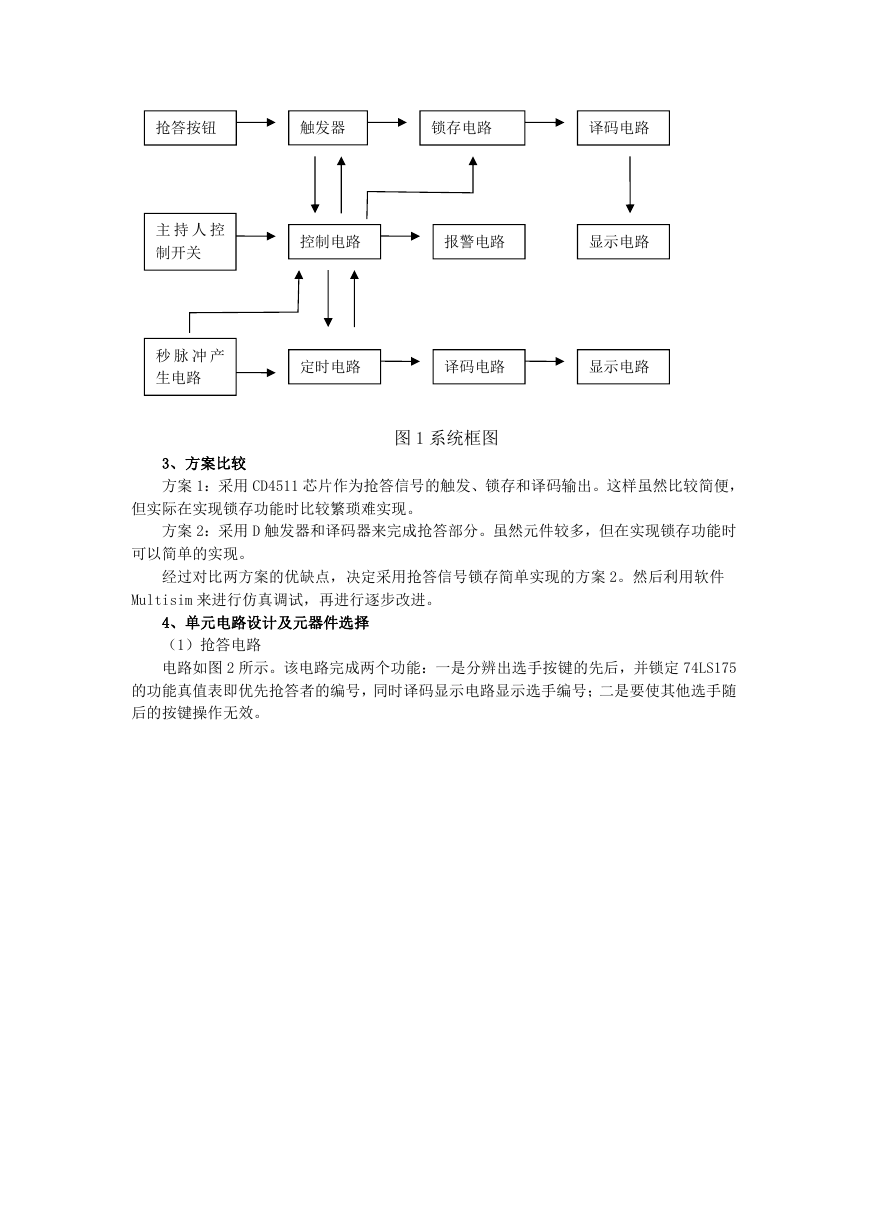

抢答按钮 触发器 锁存电路 译码电路 主 持 人 控 制开关 秒 脉 冲 产 生电路 控制电路 报警电路 显示电路 定时电路 译码电路 显示电路 图 1 系统框图 3、方案比较 方案 1:采用 CD4511 芯片作为抢答信号的触发、锁存和译码输出。这样虽然比较简便, 但实际在实现锁存功能时比较繁琐难实现。 方案 2:采用 D 触发器和译码器来完成抢答部分。虽然元件较多,但在实现锁存功能时 可以简单的实现。 经过对比两方案的优缺点,决定采用抢答信号锁存简单实现的方案 2。然后利用软件 Multisim 来进行仿真调试,再进行逐步改进。 4、单元电路设计及元器件选择 (1)抢答电路 电路如图 2 所示。该电路完成两个功能:一是分辨出选手按键的先后,并锁定 74LS175 的功能真值表即优先抢答者的编号,同时译码显示电路显示选手编号;二是要使其他选手随 后的按键操作无效。

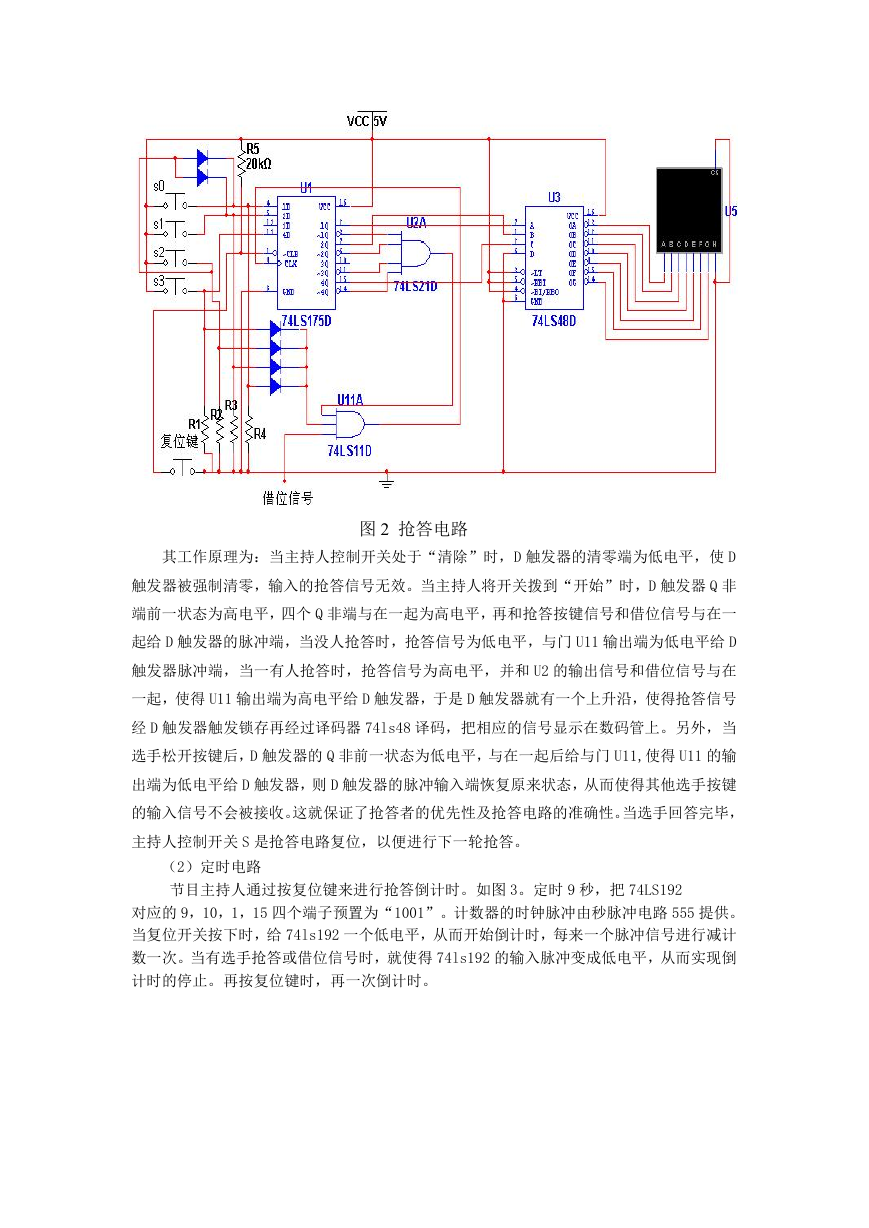

图 2 抢答电路 其工作原理为:当主持人控制开关处于“清除”时,D 触发器的清零端为低电平,使 D 触发器被强制清零,输入的抢答信号无效。当主持人将开关拨到“开始”时,D 触发器 Q 非 端前一状态为高电平,四个 Q 非端与在一起为高电平,再和抢答按键信号和借位信号与在一 起给 D 触发器的脉冲端,当没人抢答时,抢答信号为低电平,与门 U11 输出端为低电平给 D 触发器脉冲端,当一有人抢答时,抢答信号为高电平,并和 U2 的输出信号和借位信号与在 一起,使得 U11 输出端为高电平给 D 触发器,于是 D 触发器就有一个上升沿,使得抢答信号 经 D 触发器触发锁存再经过译码器 74ls48 译码,把相应的信号显示在数码管上。另外,当 选手松开按键后,D 触发器的 Q 非前一状态为低电平,与在一起后给与门 U11,使得 U11 的输 出端为低电平给 D 触发器,则 D 触发器的脉冲输入端恢复原来状态,从而使得其他选手按键 的输入信号不会被接收。这就保证了抢答者的优先性及抢答电路的准确性。当选手回答完毕, 主持人控制开关 S 是抢答电路复位,以便进行下一轮抢答。 (2)定时电路 节目主持人通过按复位键来进行抢答倒计时。如图 3。定时 9 秒,把 74LS192 对应的 9,10,1,15 四个端子预置为“1001”。计数器的时钟脉冲由秒脉冲电路 555 提供。 当复位开关按下时,给 74ls192 一个低电平,从而开始倒计时,每来一个脉冲信号进行减计 数一次。当有选手抢答或借位信号时,就使得 74ls192 的输入脉冲变成低电平,从而实现倒 计时的停止。再按复位键时,再一次倒计时。
图 3 定时电路 (3)报警电路 由 74ls121 和蜂鸣器构成的报警电路,但仿真中没有 74ls121,因此用功能相同的 MONOSTABLE VIRTUAL(后文简称 A1)来代替仿真,如图 4 所示。其中 A1 的脉冲输入端是由 复位信号和 Q 非的与信号和借位信号与在一起来提供的。当其中一个信号为低电平时,使得 A1 得到一个下降沿脉冲,从而使 A1 的 Q 端输出一个宽度为一秒的高电平,那么蜂鸣器就会 响一秒。反之,电路停振,蜂鸣器不响。 图 4 报警电路 (4)时序控制电路 时序控制电路是抢答器设计的关键,它要完成以下三项功能: 1)主持人将控制开关拨到“开始”位置时,扬声器发声,抢答电路和定时电路进入 正常抢答工作状态。

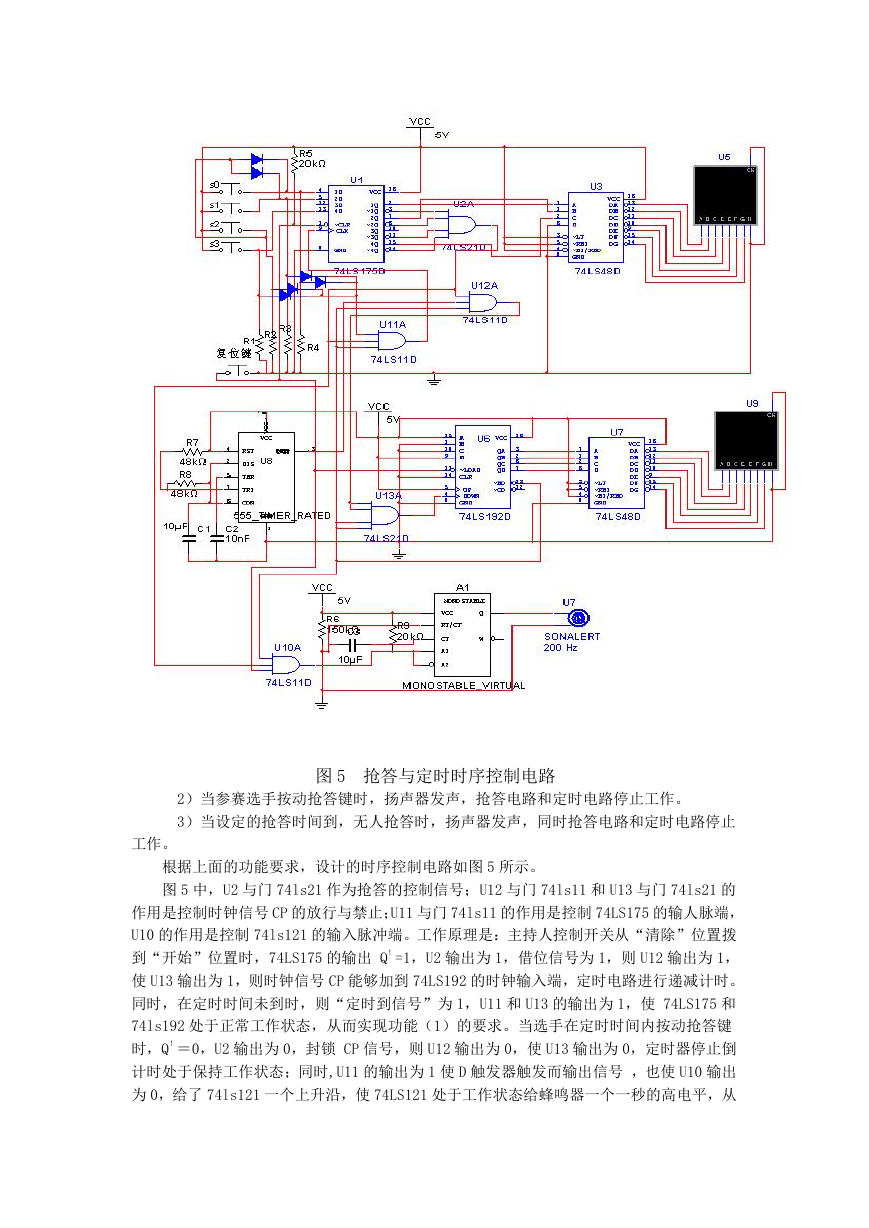

图 5 抢答与定时时序控制电路 2)当参赛选手按动抢答键时,扬声器发声,抢答电路和定时电路停止工作。 3)当设定的抢答时间到,无人抢答时,扬声器发声,同时抢答电路和定时电路停止 工作。 根据上面的功能要求,设计的时序控制电路如图 5 所示。 图 5 中,U2 与门 74ls21 作为抢答的控制信号;U12 与门 74ls11 和 U13 与门 74ls21 的 作用是控制时钟信号 CP 的放行与禁止;U11 与门 74ls11 的作用是控制 74LS175 的输人脉端, U10 的作用是控制 74ls121 的输入脉冲端。工作原理是:主持人控制开关从“清除”位置拨 到“开始”位置时,74LS175 的输出 Q!=1,U2 输出为 1,借位信号为 1,则 U12 输出为 1, 使 U13 输出为 1,则时钟信号 CP 能够加到 74LS192 的时钟输入端,定时电路进行递减计时。 同时,在定时时间未到时,则“定时到信号”为 1,U11 和 U13 的输出为 1,使 74LS175 和 74ls192 处于正常工作状态,从而实现功能(1)的要求。当选手在定时时间内按动抢答键 时,Q!=0,U2 输出为 0,封锁 CP 信号,则 U12 输出为 0,使 U13 输出为 0,定时器停止倒 计时处于保持工作状态;同时,U11 的输出为 1 使 D 触发器触发而输出信号 ,也使 U10 输出 为 0,给了 74ls121 一个上升沿,使 74LS121 处于工作状态给蜂鸣器一个一秒的高电平,从

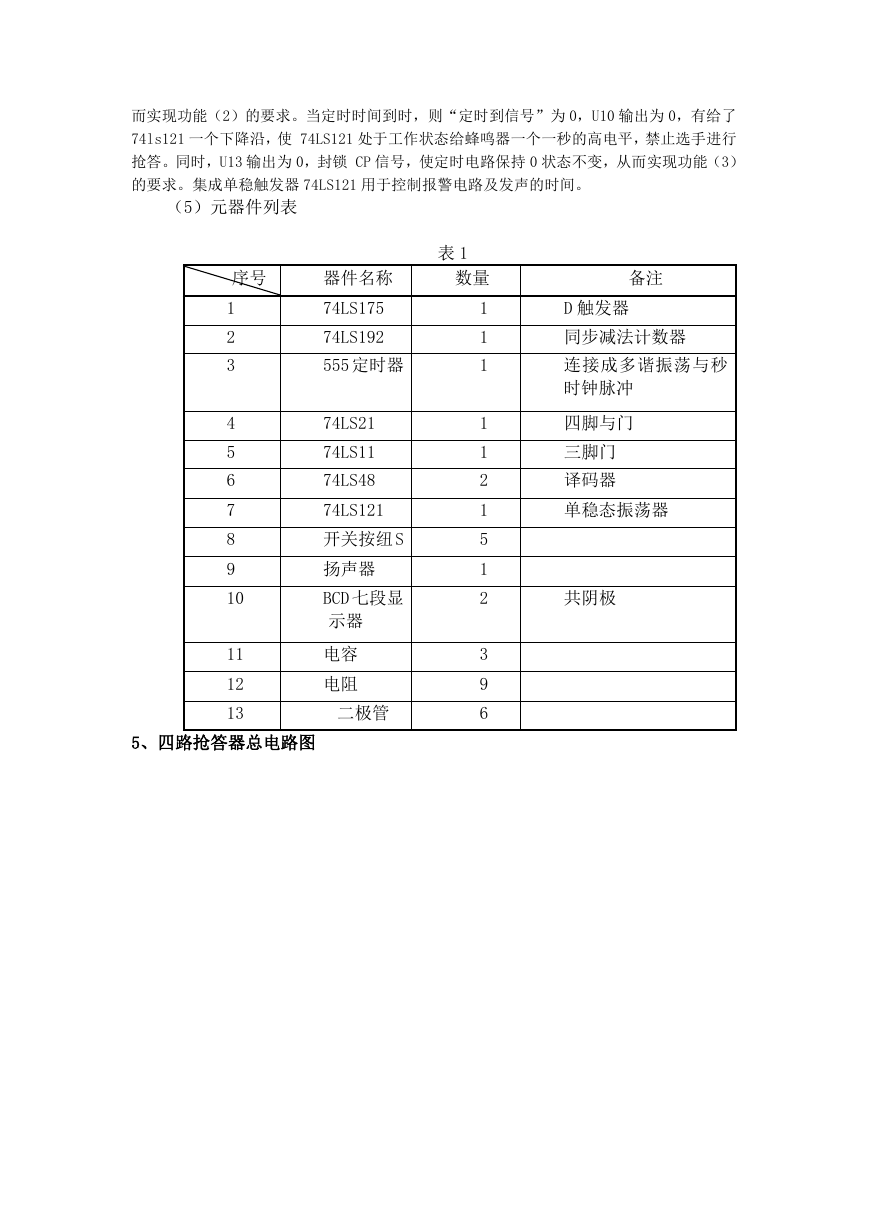

而实现功能(2)的要求。当定时时间到时,则“定时到信号”为 0,U10 输出为 0,有给了 74ls121 一个下降沿,使 74LS121 处于工作状态给蜂鸣器一个一秒的高电平,禁止选手进行 抢答。同时,U13 输出为 0,封锁 CP 信号,使定时电路保持 0 状态不变,从而实现功能(3) 的要求。集成单稳触发器 74LS121 用于控制报警电路及发声的时间。 (5)元器件列表 序号 器件名称 表 1 数量 1 2 3 4 5 6 7 8 9 10 11 12 13 74LS175 74LS192 555 定时器 74LS21 74LS11 74LS48 74LS121 开关按纽 S 扬声器 BCD 七段显 示器 电容 电阻 二极管 1 1 1 1 1 2 1 5 1 2 3 9 6 5、四路抢答器总电路图 备注 D 触发器 同步减法计数器 连接成多谐振荡与秒 时钟脉冲 四脚与门 三脚门 译码器 单稳态振荡器 共阴极

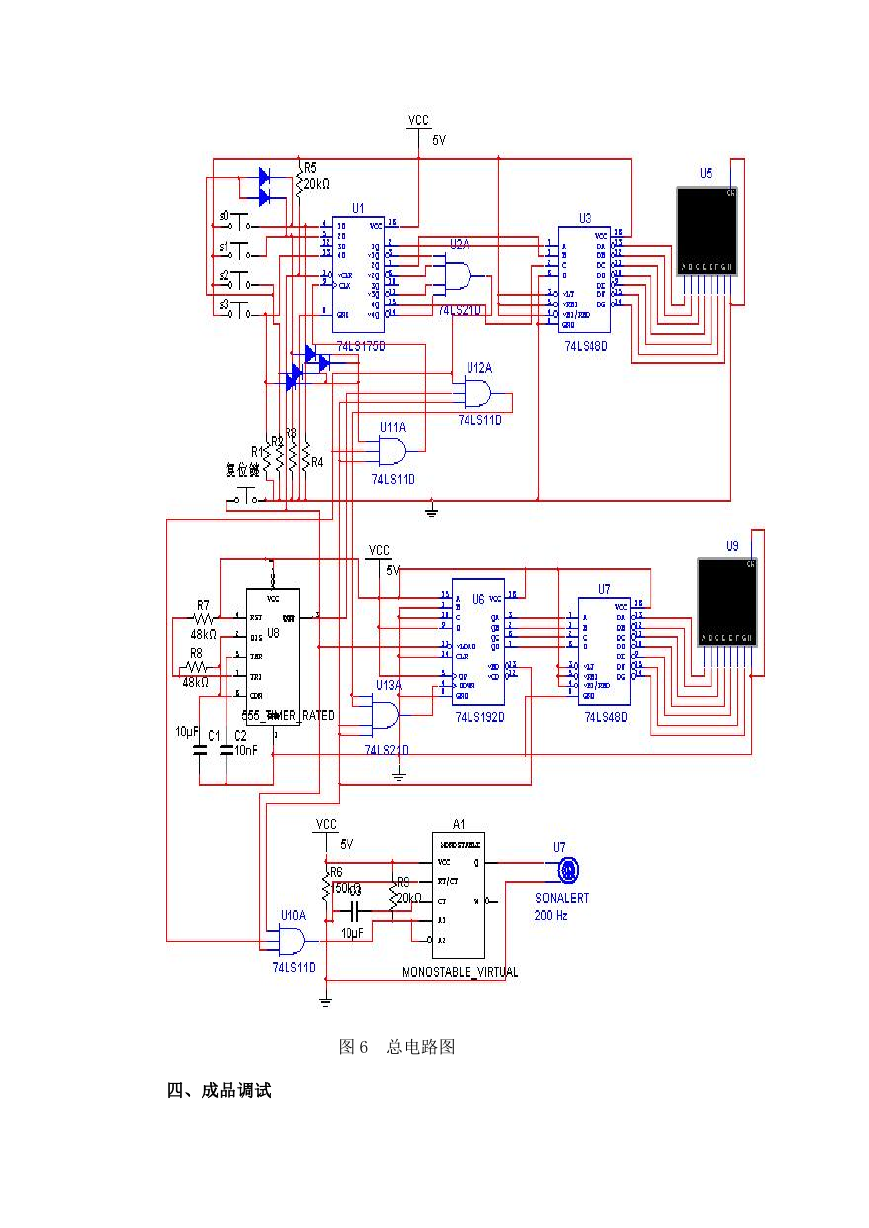

图 6 总电路图 四、成品调试
