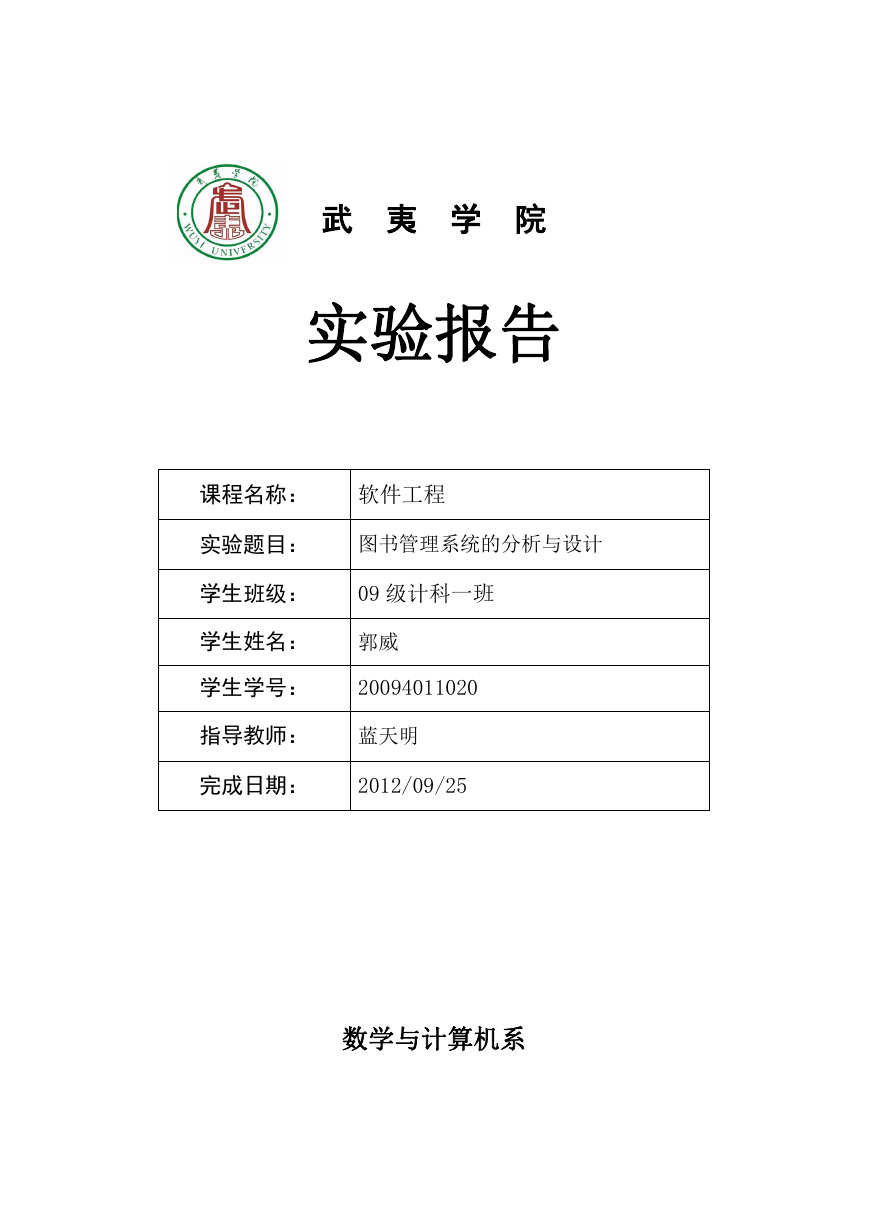

武夷学院实验报告课程名称：软件工程实验题目：图书管理系统的分析与设计学生班级： 09 级计科一班学生姓名：郭威学生学号： 20094011020 指导教师：蓝天明完成日期： 2012/09/25 数学与计算机系

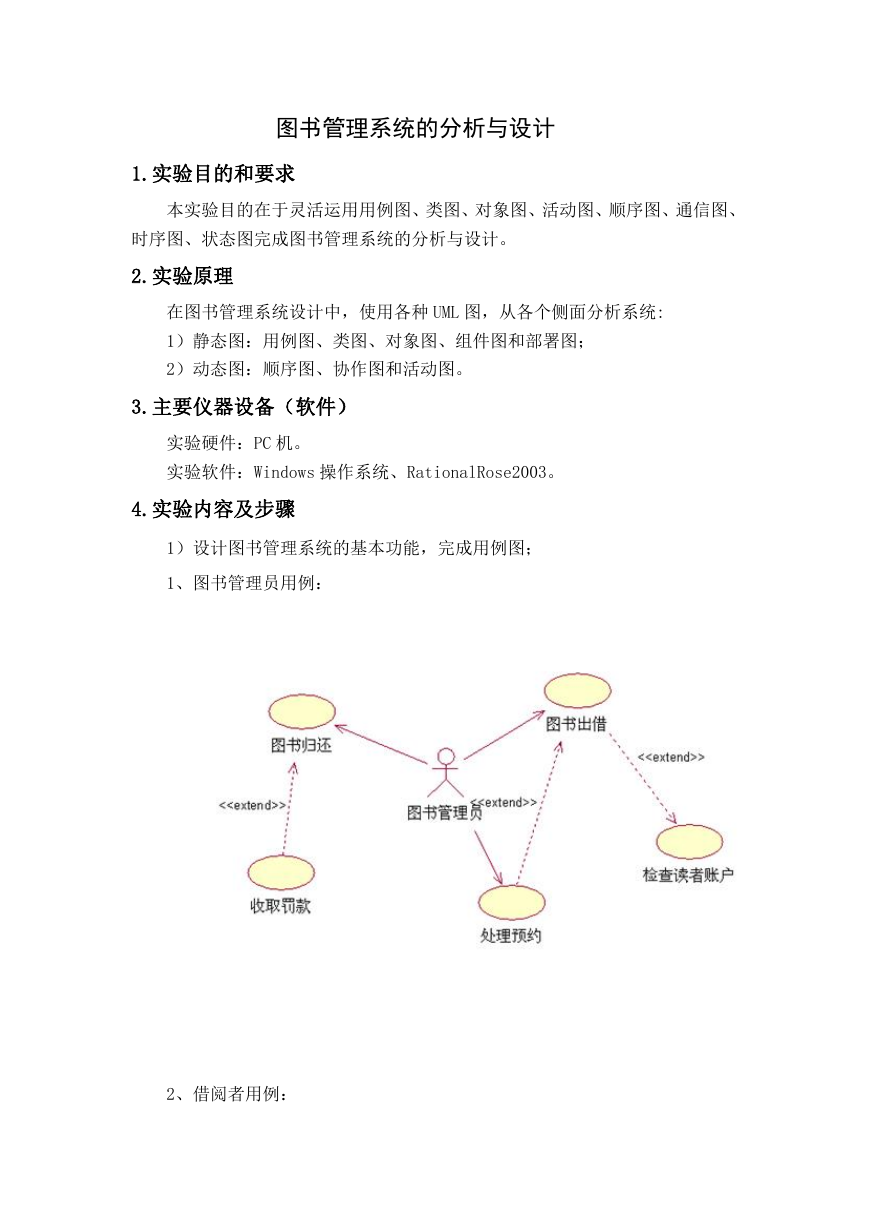

图书管理系统的分析与设计 1.实验目的和要求本实验目的在于灵活运用用例图、类图、对象图、活动图、顺序图、通信图、时序图、状态图完成图书管理系统的分析与设计。 2.实验原理在图书管理系统设计中，使用各种 UML 图，从各个侧面分析系统: 1）静态图：用例图、类图、对象图、组件图和部署图； 2）动态图：顺序图、协作图和活动图。 3.主要仪器设备（软件）实验硬件：PC 机。实验软件：Windows 操作系统、RationalRose2003。 4.实验内容及步骤 1）设计图书管理系统的基本功能，完成用例图； 1、图书管理员用例： 2、借阅者用例：

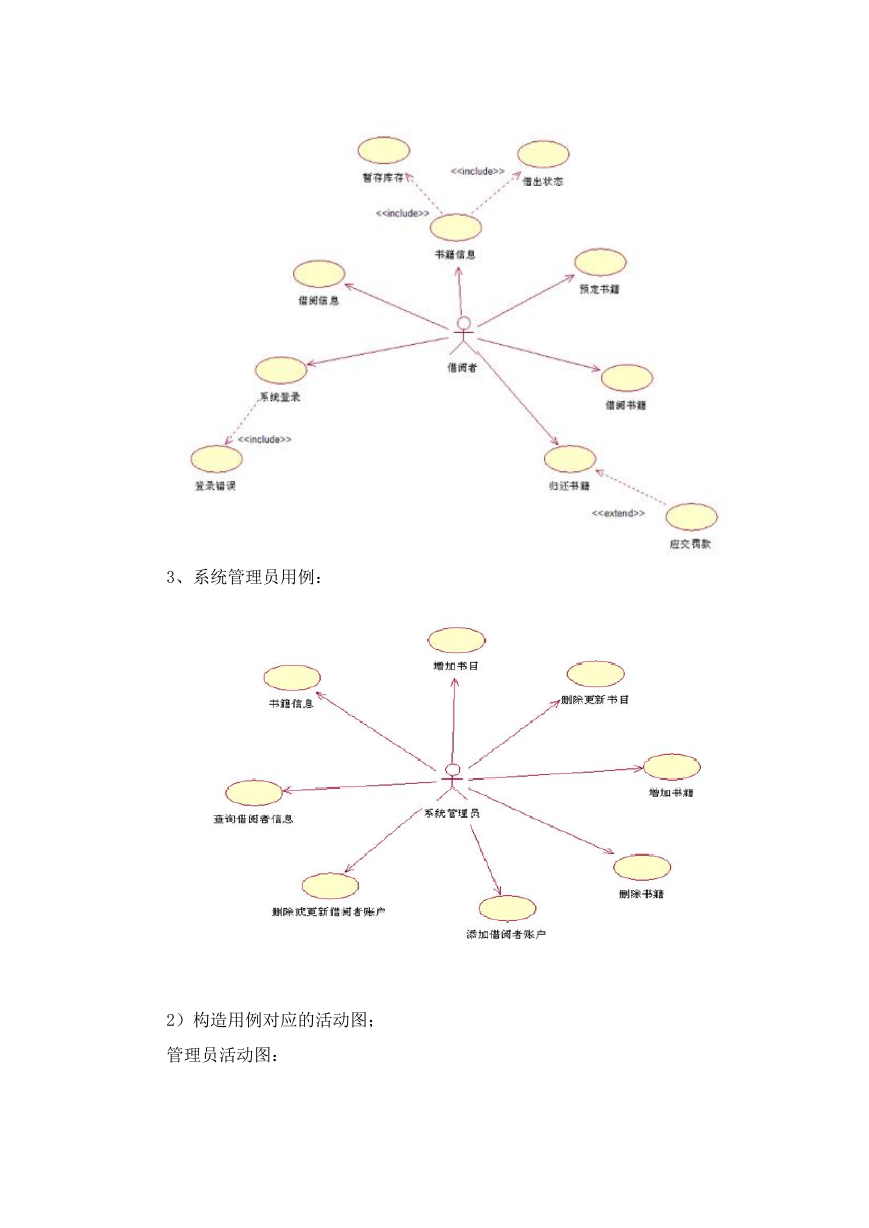

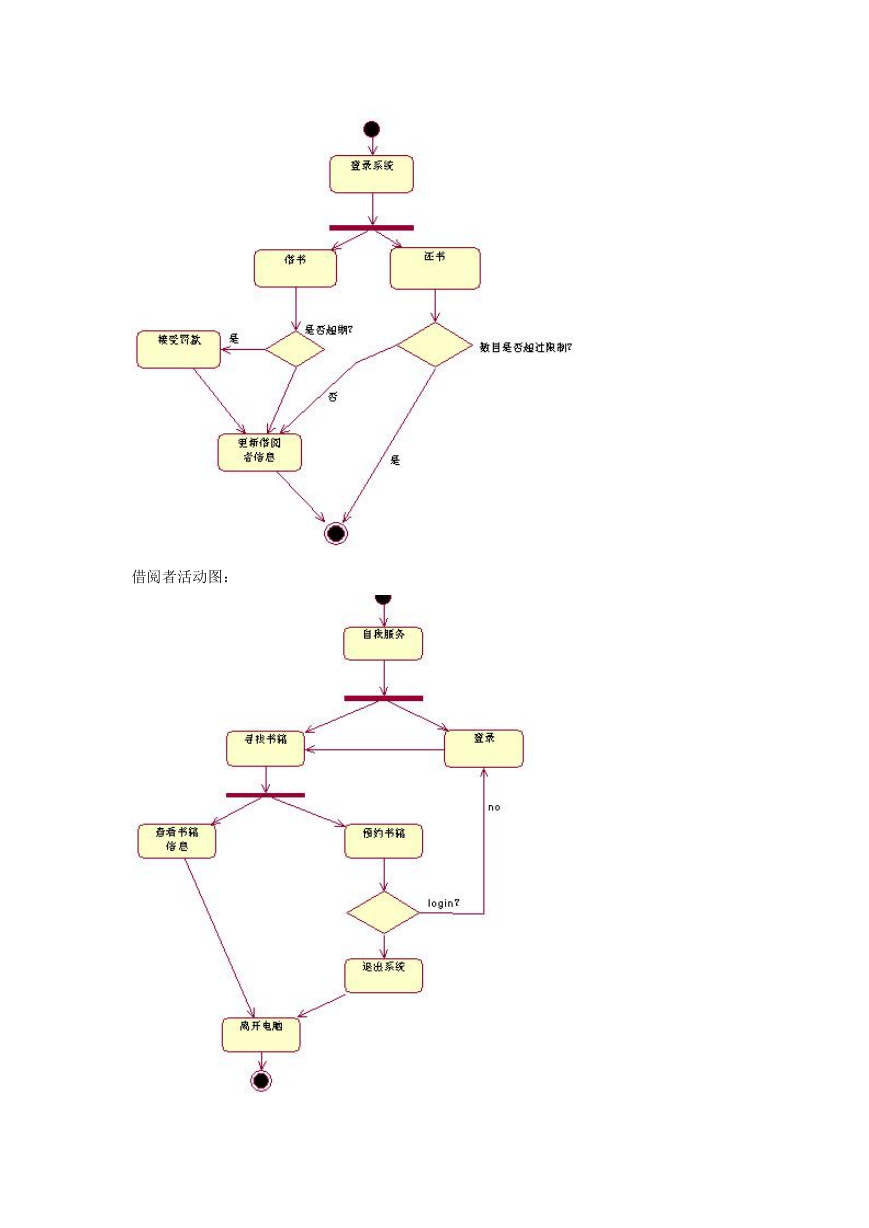

3、系统管理员用例： 2）构造用例对应的活动图；管理员活动图：

借阅者活动图：

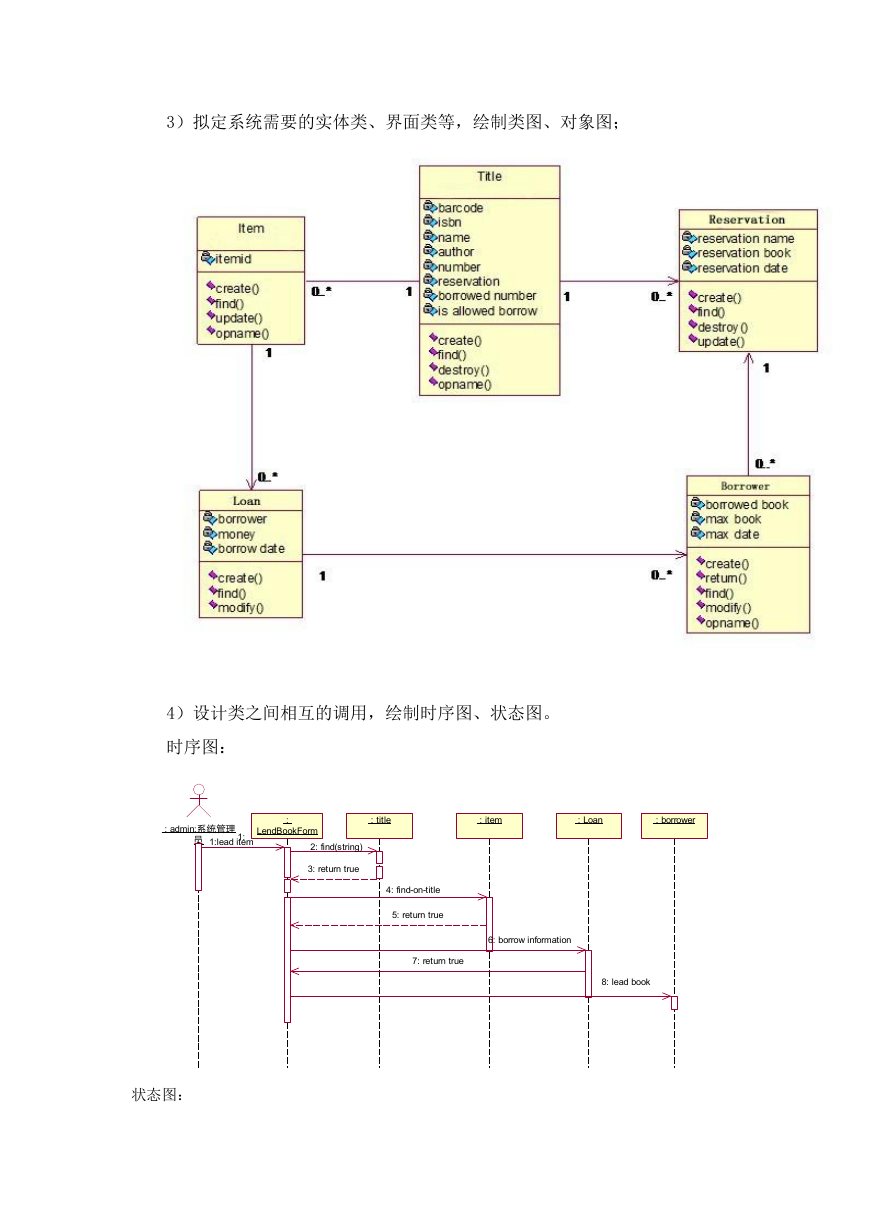

3）拟定系统需要的实体类、界面类等，绘制类图、对象图； 4）设计类之间相互的调用，绘制时序图、状态图。时序图： : admin:系统管理员 1: 1:lead item : title : item : Loan : borrower : LendBookForm 2: find(string) 3: return true 4: find-on-title 5: return true 6: borrow information 7: return true 8: lead book 状态图：

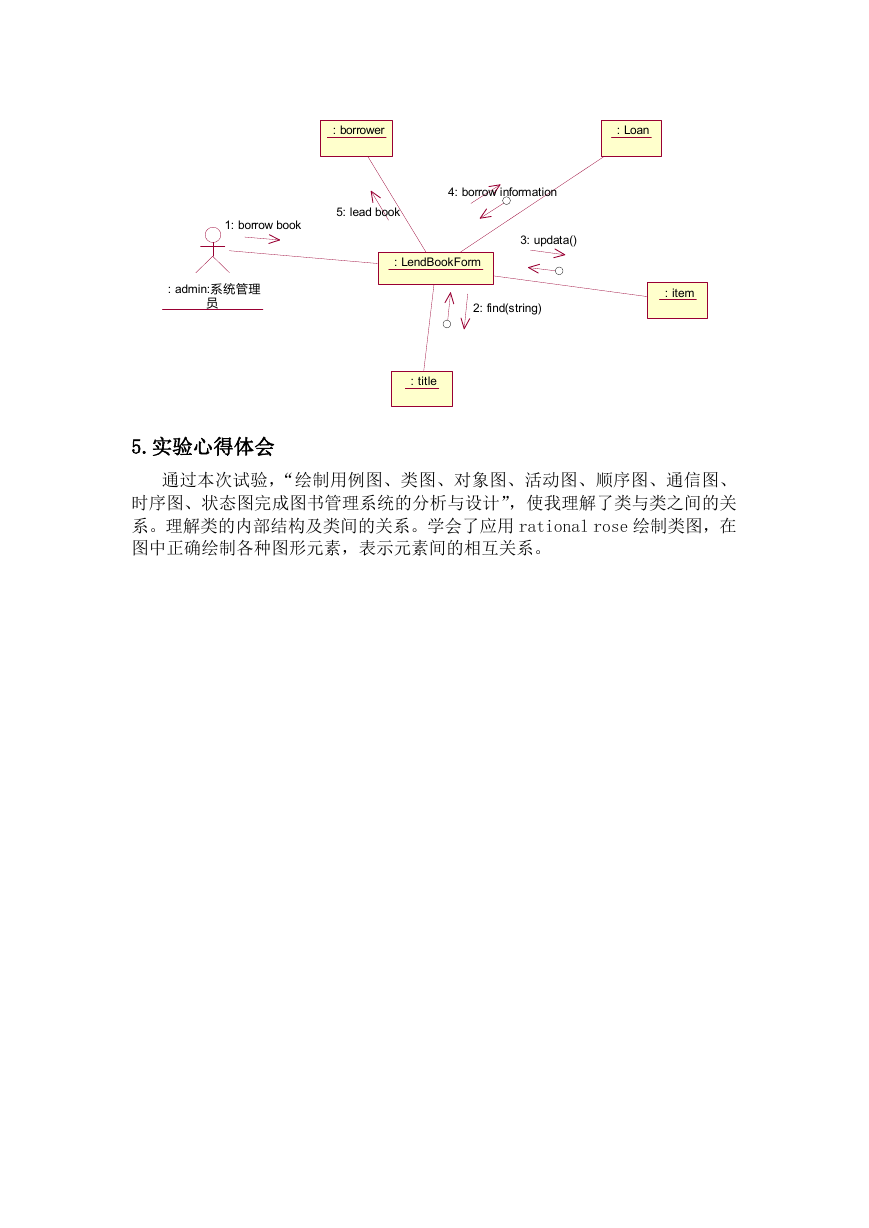

: borrower : Loan 1: borrow book 5: lead book 4: borrow information 3: updata() : LendBookForm : admin:系统管理员 2: find(string) : item : title 5.实验心得体会通过本次试验，“绘制用例图、类图、对象图、活动图、顺序图、通信图、时序图、状态图完成图书管理系统的分析与设计”，使我理解了类与类之间的关系。理解类的内部结构及类间的关系。学会了应用 rational rose 绘制类图，在图中正确绘制各种图形元素，表示元素间的相互关系。
