LTELTELTELTE 空口信令流程详解以及相关优化案例汇总 1111、附着信令流程 Attach 1.11.11.11.1 、Attach Attach Attach 附着信令流程（统计时延：红色的为开始和结束信令） EPS MM EPS MM UL CCCH DL CCCH UL DCCH DL DCCH DL DCCH UL DCCH EPS MM EPS MM EPS MM EPS MM UL DCCH DL DCCH EPS MM EPS MM EPS MM EPS MM UL DCCH DL DCCH UL DCCH DL DCCH DL DCCH UL DCCH EPS MM EPS MM EPS SM EPS SM EPS MM EPS MM UL DCCH DL DCCH UL DCCH Attach request Unknown(0x0734) rrcConnectionRequest rrcConnectionSetup rrcConnectionSetupComplete rrcConnectionReconfiguration dlInformationTransfer rrcConnectionReconfigurationComplete Security protected NAS message Authentication request Authentication response Unknown(0x077B) ulInformationTransfer dlInformationTransfer Security protected NAS message Security mode command Security mode complete Unknown(0x0790) ulInformationTransfer ueCapabilityEnquiry ueCapabilityInformation securityModeCommand rrcConnectionReconfiguration rrcConnectionReconfigurationComplete Security protected NAS message Attach accept Activate default EPS bearer context request Activate default EPS bearer context accept Attach complete Unknown(0x072D) ulInformationTransfer rrcConnectionReconfiguration rrcConnectionReconfigurationComplete

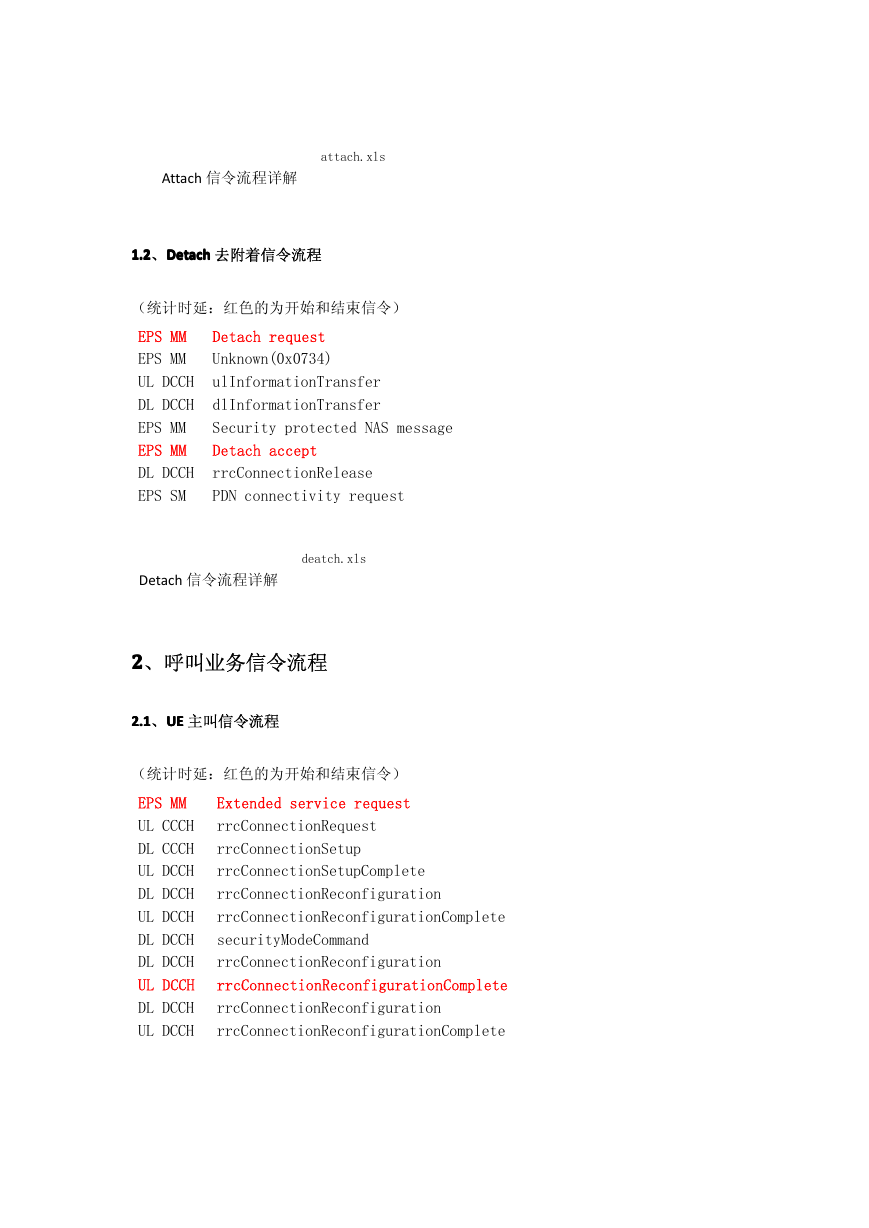

Attach 信令流程详解 attach.xls Detach 1.21.21.21.2、Detach Detach Detach 去附着信令流程（统计时延：红色的为开始和结束信令） EPS MM EPS MM UL DCCH DL DCCH EPS MM EPS MM DL DCCH EPS SM Detach request Unknown(0x0734) ulInformationTransfer dlInformationTransfer Security protected NAS message Detach accept rrcConnectionRelease PDN connectivity request Detach 信令流程详解 deatch.xls 2222、呼叫业务信令流程 2.12.12.12.1、UEUEUEUE 主叫信令流程（统计时延：红色的为开始和结束信令） EPS MM UL CCCH DL CCCH UL DCCH DL DCCH UL DCCH DL DCCH DL DCCH UL DCCH DL DCCH UL DCCH Extended service request rrcConnectionRequest rrcConnectionSetup rrcConnectionSetupComplete rrcConnectionReconfiguration rrcConnectionReconfigurationComplete securityModeCommand rrcConnectionReconfiguration rrcConnectionReconfigurationComplete rrcConnectionReconfiguration rrcConnectionReconfigurationComplete

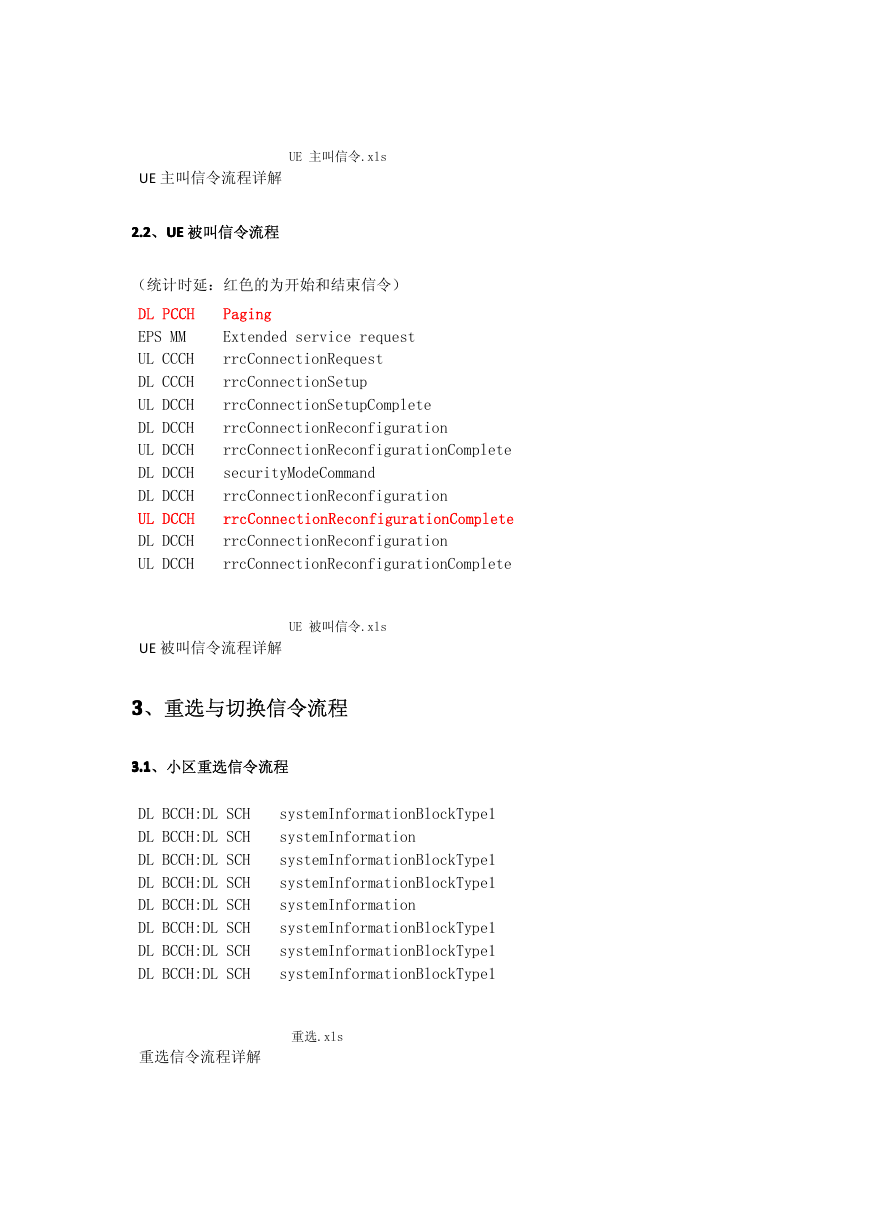

UE 主叫信令流程详解 UE 主叫信令.xls 2.22.22.22.2、UEUEUEUE 被叫信令流程（统计时延：红色的为开始和结束信令） DL PCCH EPS MM UL CCCH DL CCCH UL DCCH DL DCCH UL DCCH DL DCCH DL DCCH UL DCCH DL DCCH UL DCCH Paging Extended service request rrcConnectionRequest rrcConnectionSetup rrcConnectionSetupComplete rrcConnectionReconfiguration rrcConnectionReconfigurationComplete securityModeCommand rrcConnectionReconfiguration rrcConnectionReconfigurationComplete rrcConnectionReconfiguration rrcConnectionReconfigurationComplete UE 被叫信令流程详解 UE 被叫信令.xls 3333、重选与切换信令流程 3.13.13.13.1、小区重选信令流程 DL BCCH:DL SCH DL BCCH:DL SCH DL BCCH:DL SCH DL BCCH:DL SCH DL BCCH:DL SCH DL BCCH:DL SCH DL BCCH:DL SCH DL BCCH:DL SCH systemInformationBlockType1 systemInformation systemInformationBlockType1 systemInformationBlockType1 systemInformation systemInformationBlockType1 systemInformationBlockType1 systemInformationBlockType1 重选信令流程详解重选.xls

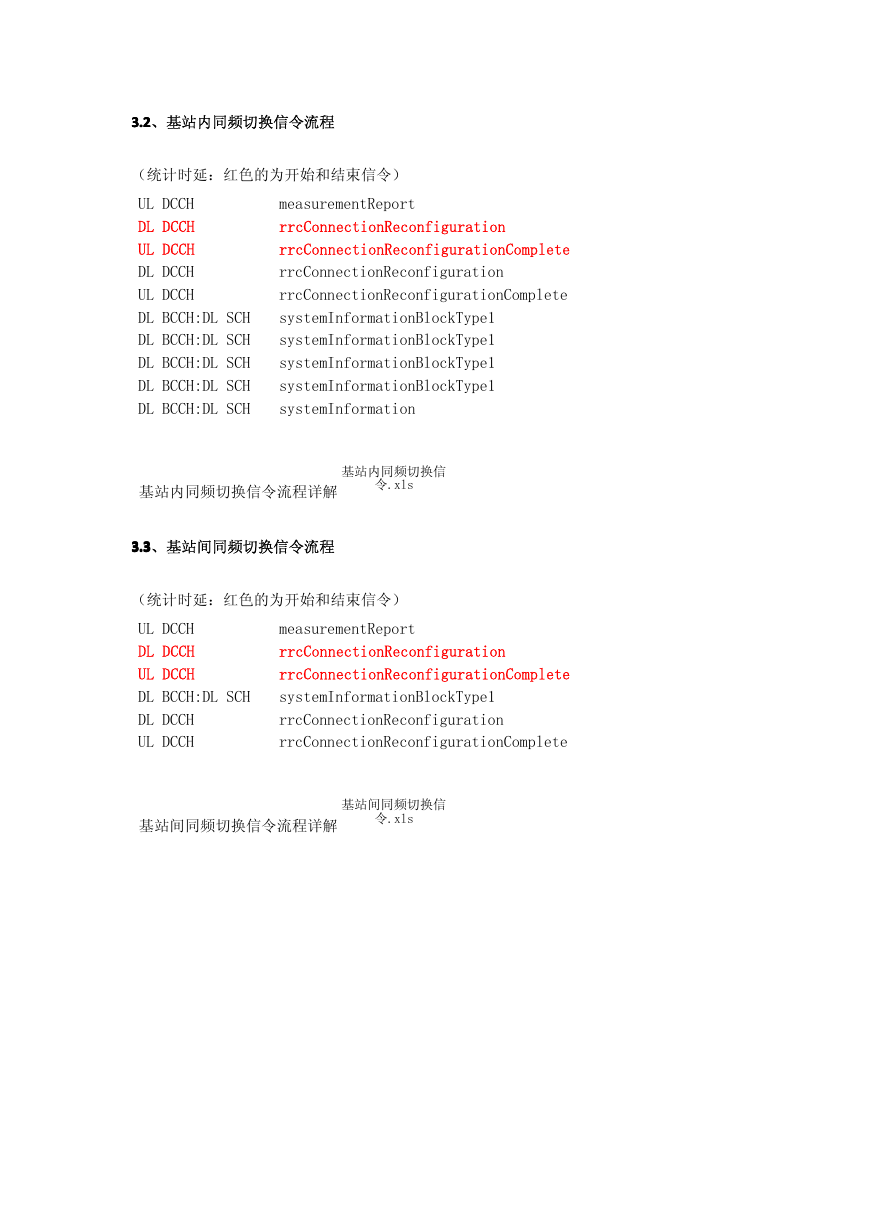

3.23.23.23.2、基站内同频切换信令流程（统计时延：红色的为开始和结束信令） UL DCCH DL DCCH UL DCCH DL DCCH UL DCCH DL BCCH:DL SCH DL BCCH:DL SCH DL BCCH:DL SCH DL BCCH:DL SCH DL BCCH:DL SCH measurementReport rrcConnectionReconfiguration rrcConnectionReconfigurationComplete rrcConnectionReconfiguration rrcConnectionReconfigurationComplete systemInformationBlockType1 systemInformationBlockType1 systemInformationBlockType1 systemInformationBlockType1 systemInformation 基站内同频切换信令流程详解基站内同频切换信令.xls 3.33.33.33.3、基站间同频切换信令流程（统计时延：红色的为开始和结束信令） UL DCCH DL DCCH UL DCCH DL BCCH:DL SCH DL DCCH UL DCCH measurementReport rrcConnectionReconfiguration rrcConnectionReconfigurationComplete systemInformationBlockType1 rrcConnectionReconfiguration rrcConnectionReconfigurationComplete 基站间同频切换信令流程详解基站间同频切换信令.xls

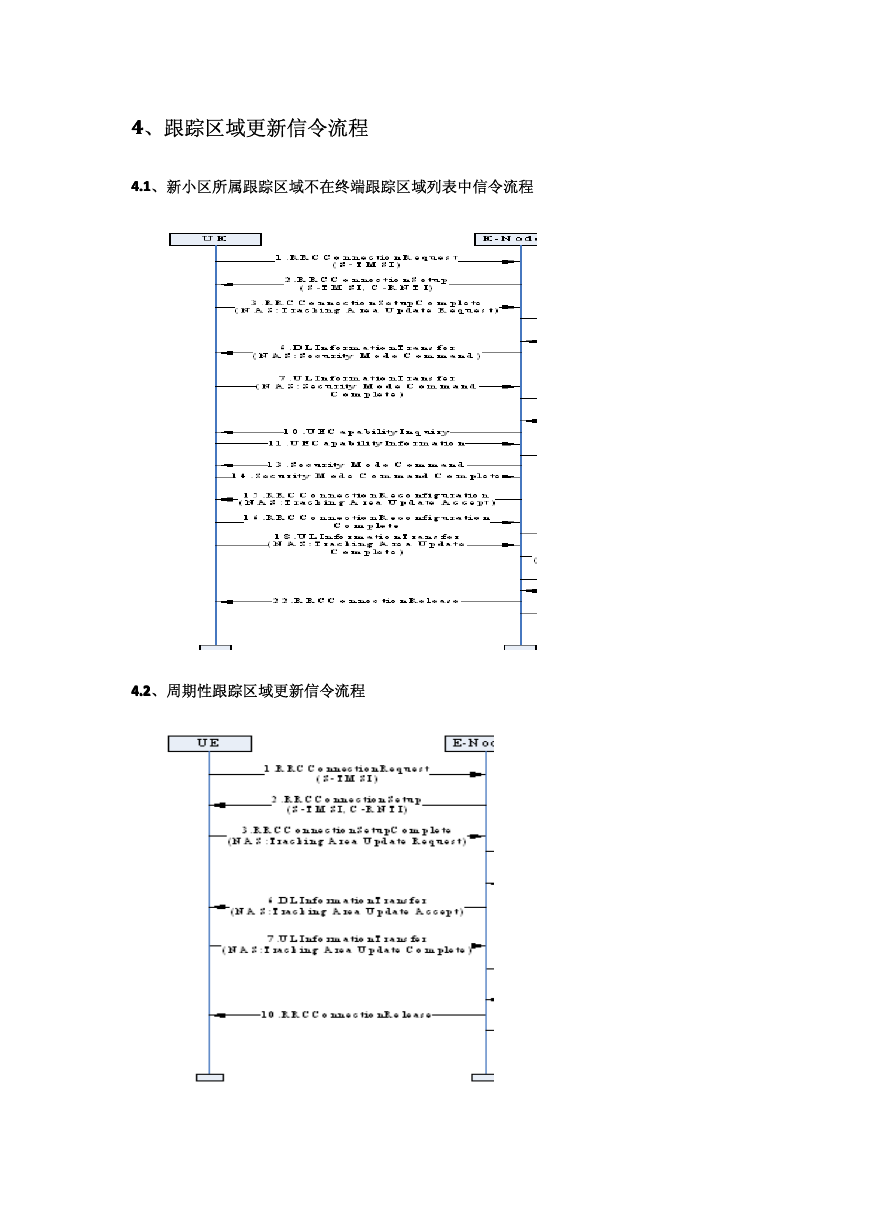

4444、跟踪区域更新信令流程 4.14.14.14.1、新小区所属跟踪区域不在终端跟踪区域列表中信令流程 4.24.24.24.2、周期性跟踪区域更新信令流程

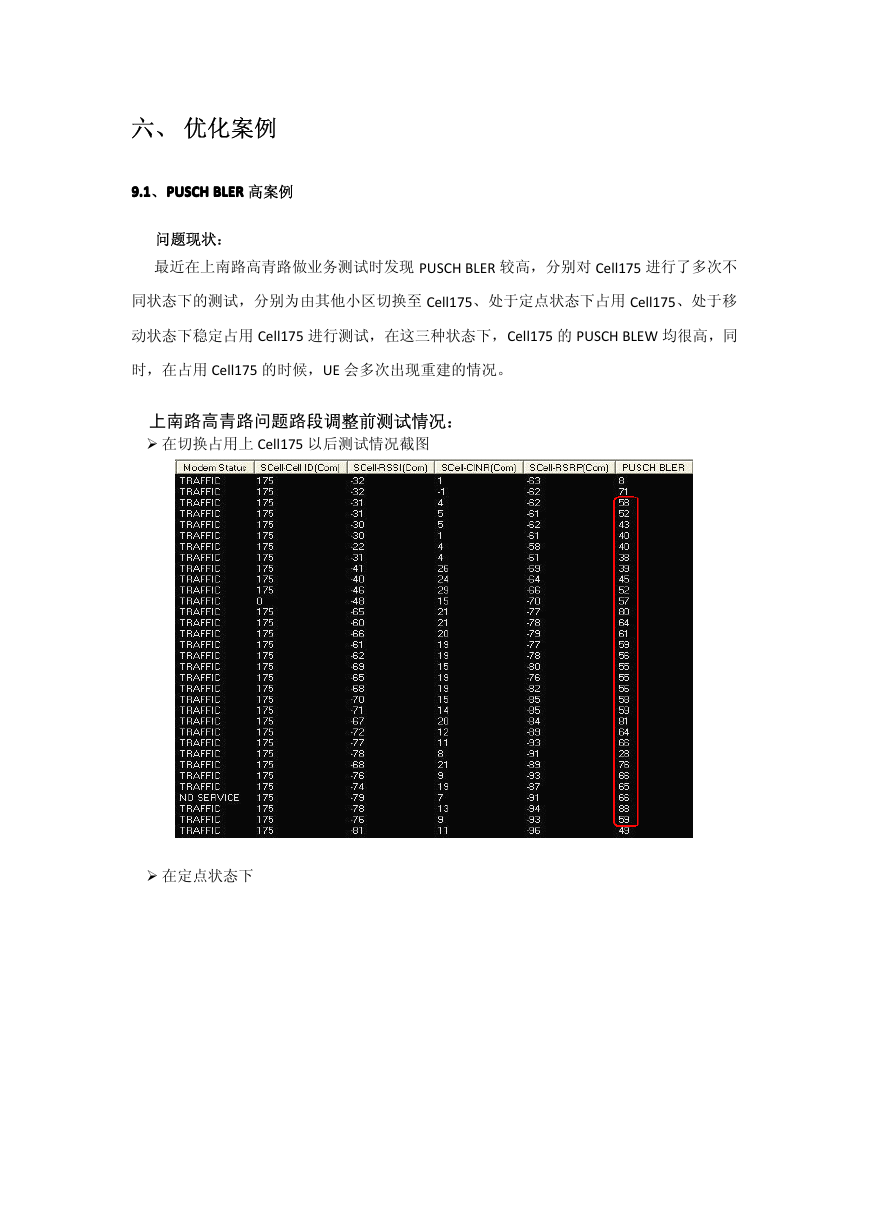

六、优化案例 PUSCH 9.19.19.19.1、PUSCH PUSCH BLERBLERBLERBLER 高案例 PUSCH 问题现状：最近在上南路高青路做业务测试时发现 PUSCH BLER 较高，分别对 Cell175 进行了多次不同状态下的测试，分别为由其他小区切换至 Cell175、处于定点状态下占用 Cell175、处于移动状态下稳定占用 Cell175 进行测试，在这三种状态下，Cell175 的 PUSCH BLEW 均很高，同时，在占用 Cell175 的时候，UE 会多次出现重建的情况。上南路高青路问题路段调整前测试情况： � 在切换占用上 Cell175 以后测试情况截图 � 在定点状态下

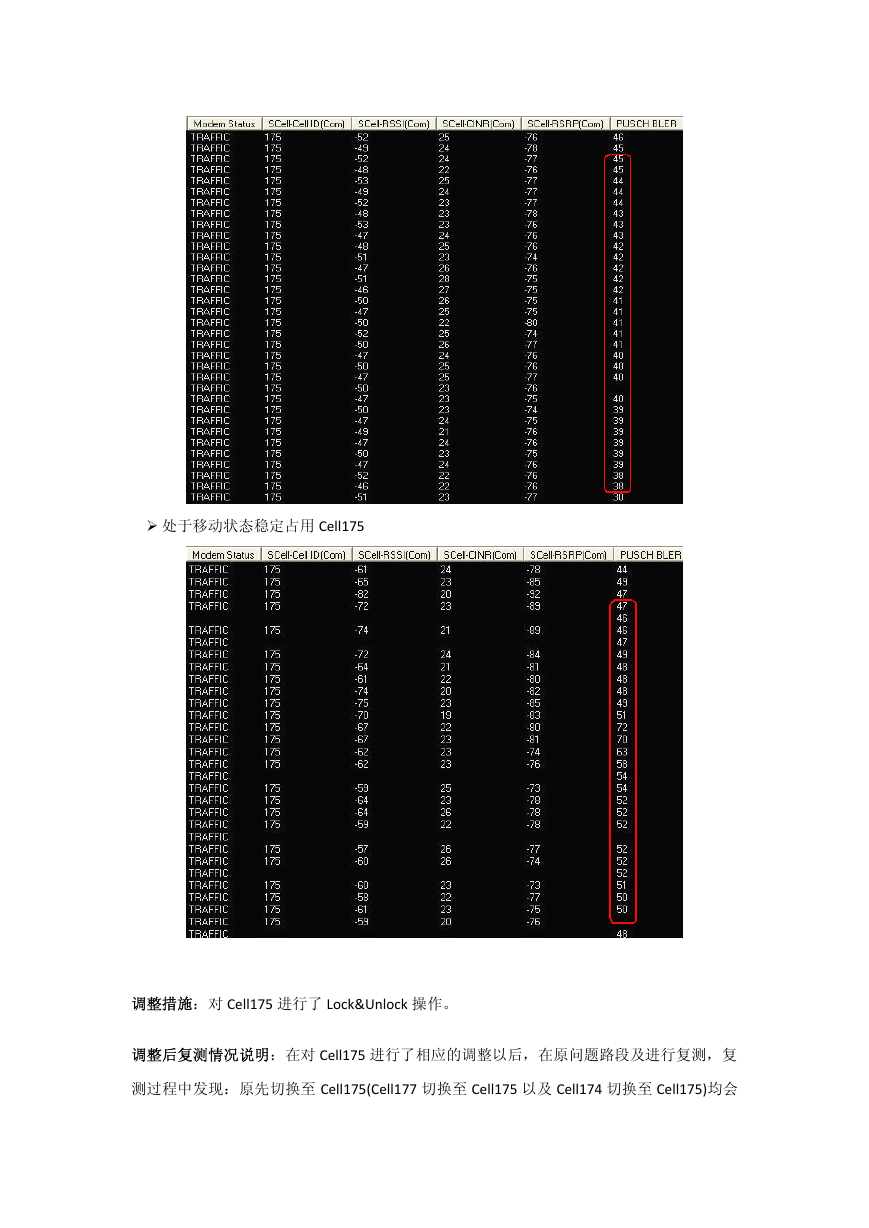

� 处于移动状态稳定占用 Cell175 调整措施：对 Cell175 进行了 Lock&Unlock 操作。调整后复测情况说明：在对 Cell175 进行了相应的调整以后，在原问题路段及进行复测，复测过程中发现：原先切换至 Cell175(Cell177 切换至 Cell175 以及 Cell174 切换至 Cell175)均会

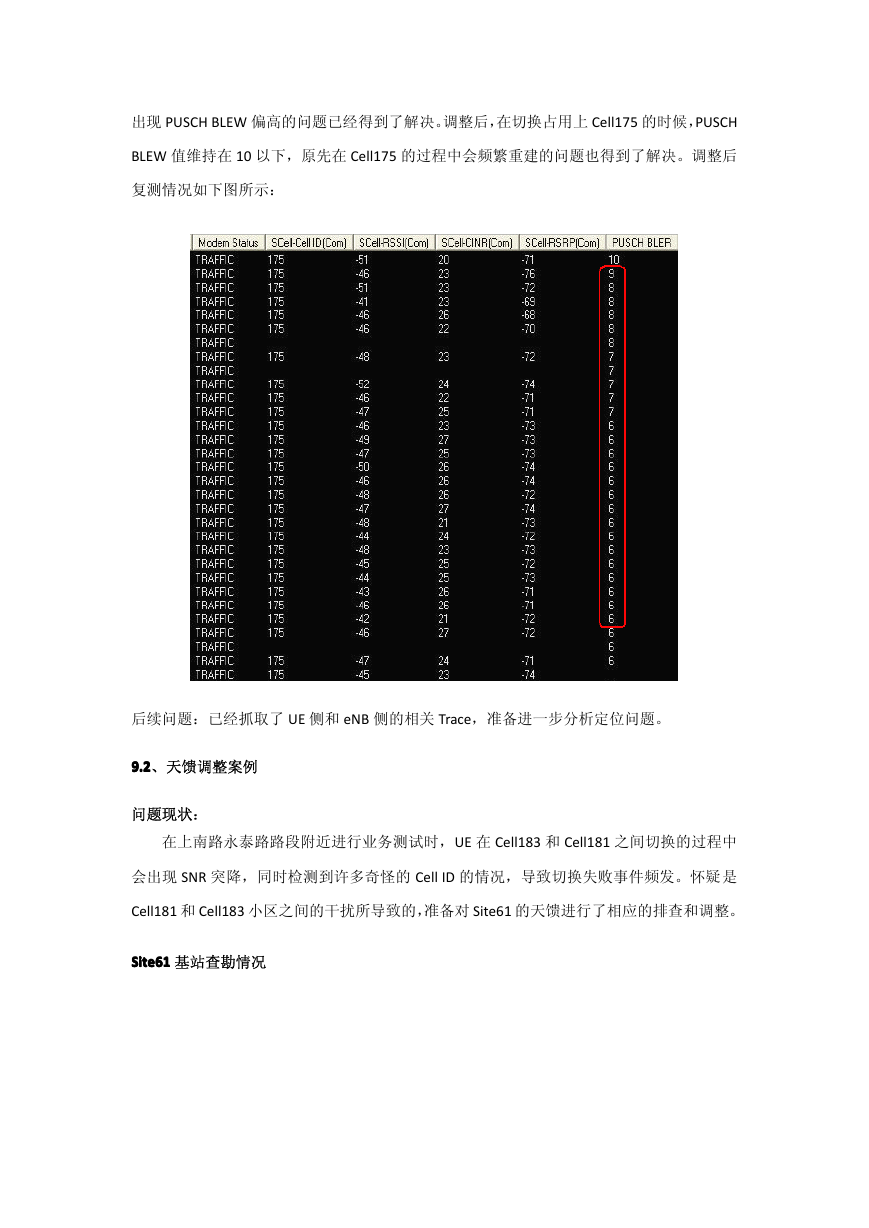

出现 PUSCH BLEW 偏高的问题已经得到了解决。调整后，在切换占用上 Cell175 的时候，PUSCH BLEW 值维持在 10 以下，原先在 Cell175 的过程中会频繁重建的问题也得到了解决。调整后复测情况如下图所示：后续问题：已经抓取了 UE 侧和 eNB 侧的相关 Trace，准备进一步分析定位问题。 9.29.29.29.2、天馈调整案例问题现状：在上南路永泰路路段附近进行业务测试时，UE 在 Cell183 和 Cell181 之间切换的过程中会出现 SNR 突降，同时检测到许多奇怪的 Cell ID 的情况，导致切换失败事件频发。怀疑是 Cell181 和 Cell183 小区之间的干扰所导致的，准备对 Site61 的天馈进行了相应的排查和调整。 Site61 Site61 Site61 Site61 基站查勘情况
