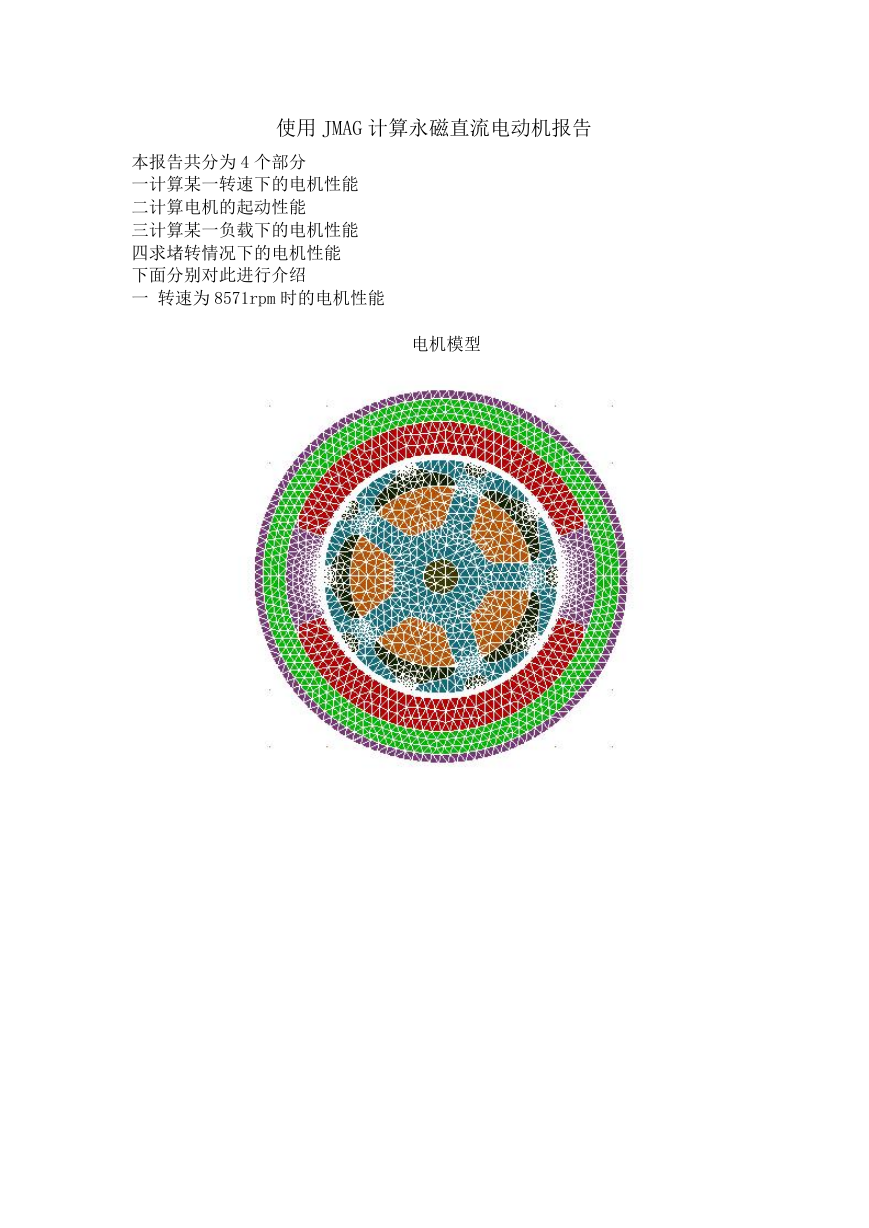

    使用 JMAG 计算永磁直流电动机报告 本报告共分为 4 个部分 一计算某一转速下的电机性能 二计算电机的起动性能 三计算某一负载下的电机性能 四求堵转情况下的电机性能 下面分别对此进行介绍 一 转速为 8571rpm 时的电机性能 电机模型

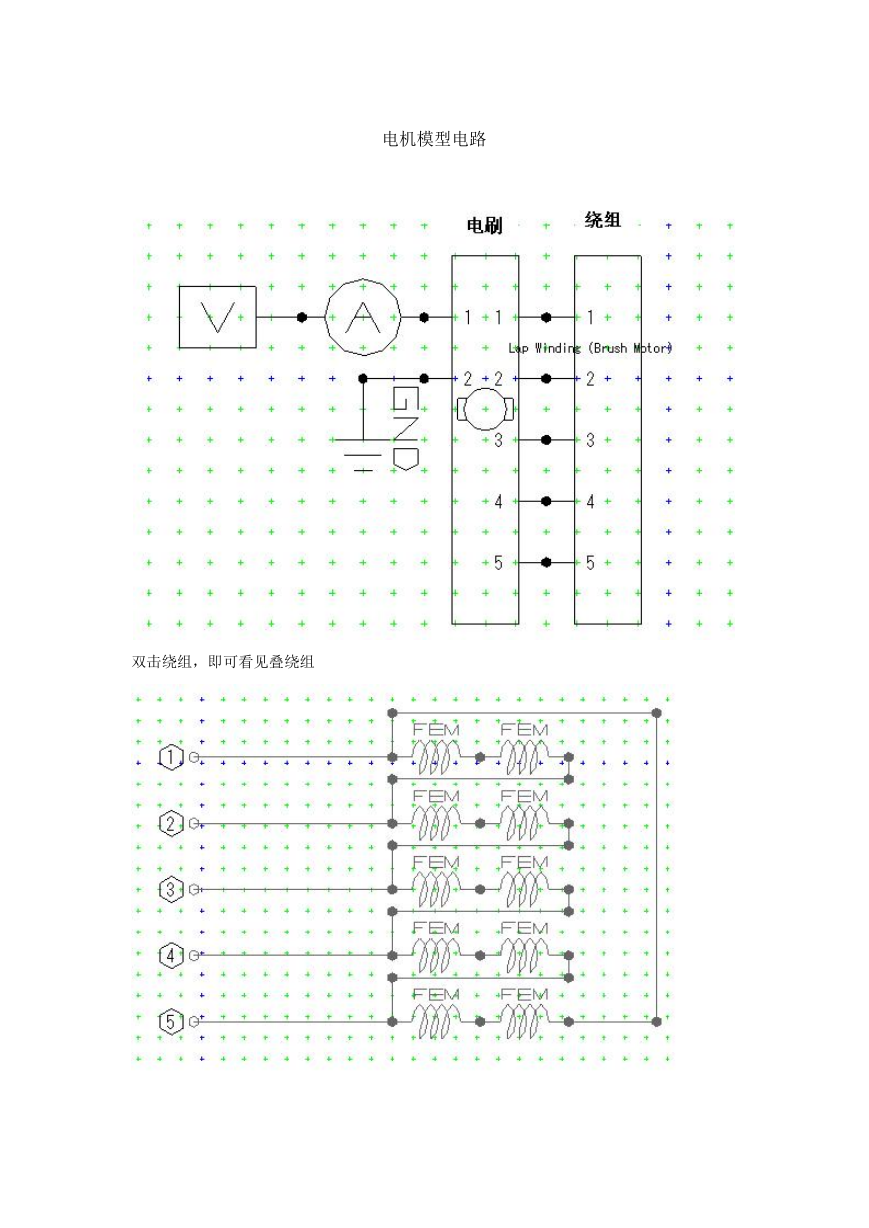

    电机模型电路 双击绕组，即可看见叠绕组

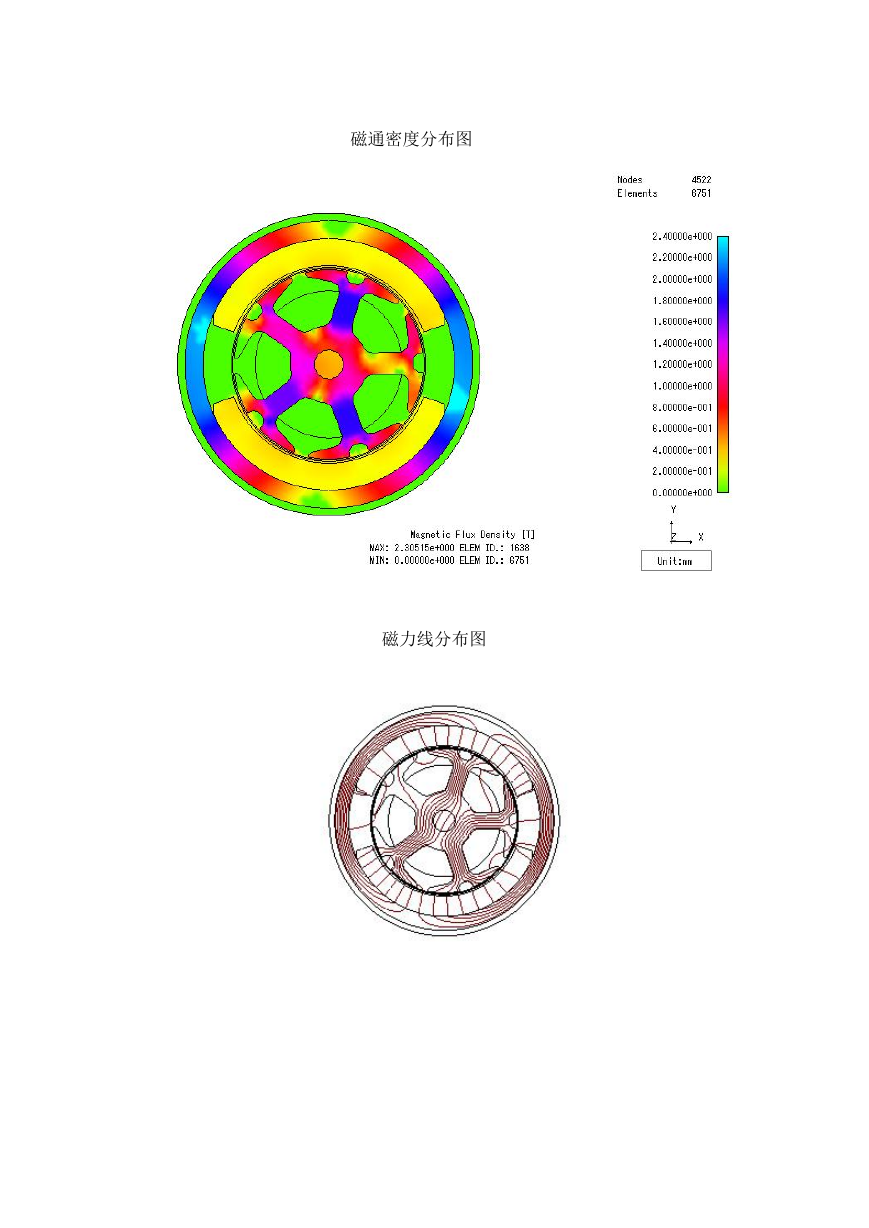

    磁通密度分布图 磁力线分布图

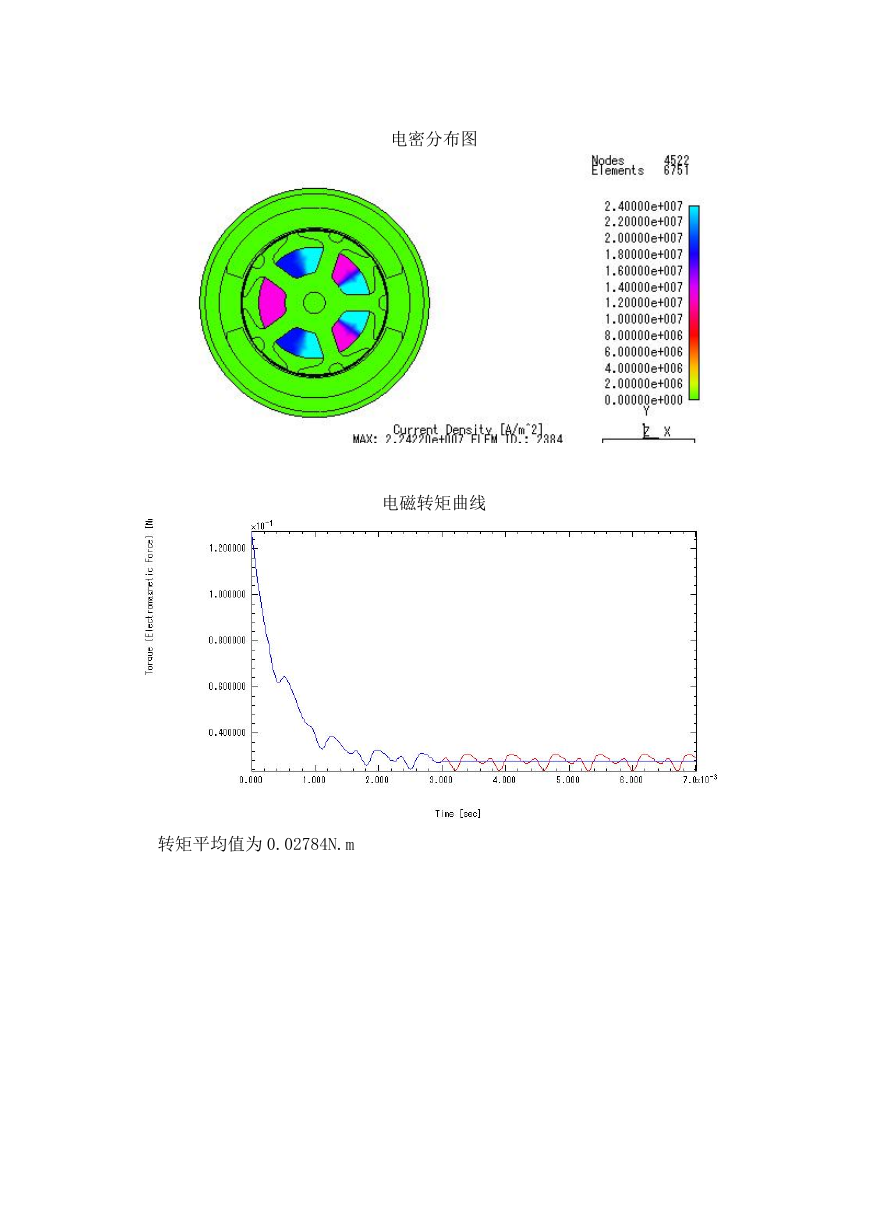

    电密分布图 电磁转矩曲线 转矩平均值为 0.02784N.m
    电流曲线图 电流平均值为 2.941A 绕组功率曲线图 绕组功率平均值为 29.34W

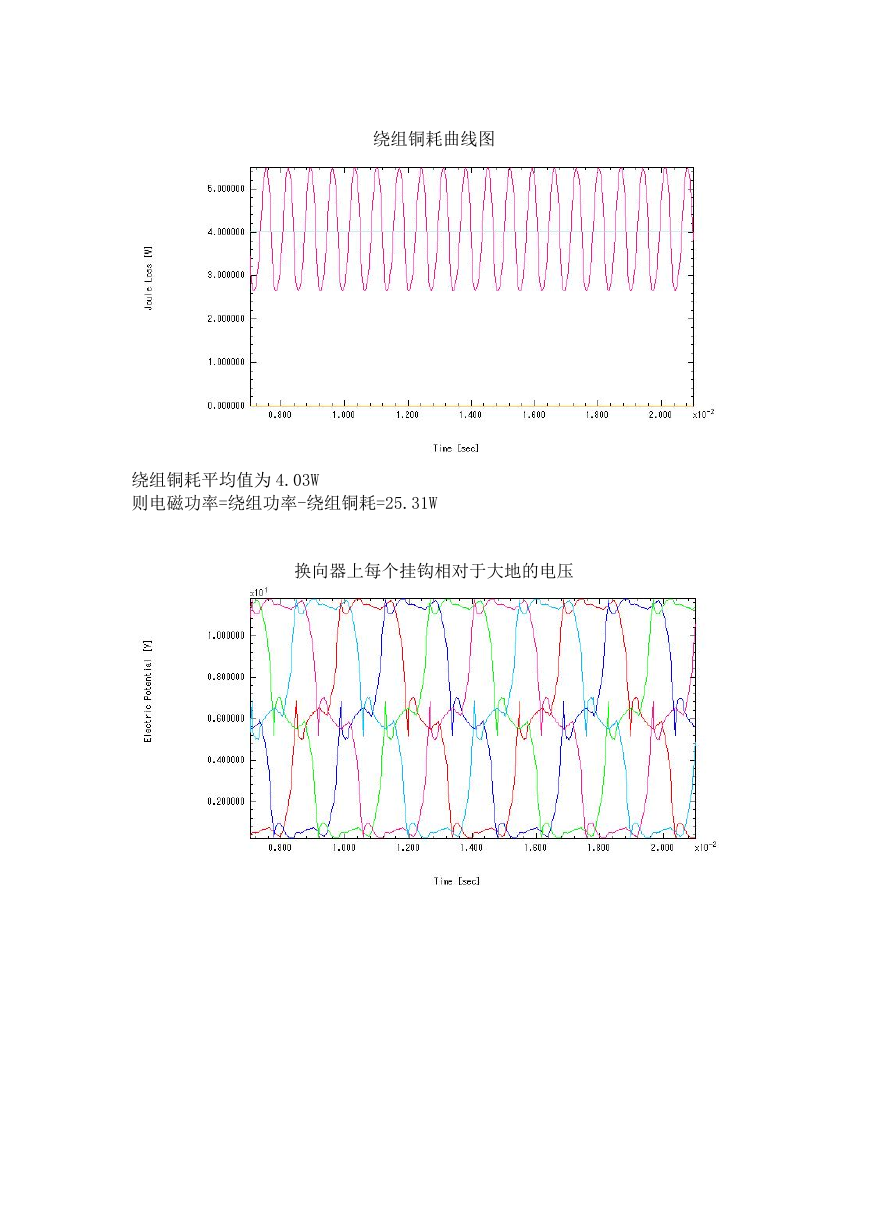

    绕组铜耗曲线图 绕组铜耗平均值为 4.03W 则电磁功率=绕组功率-绕组铜耗=25.31W 换向器上每个挂钩相对于大地的电压

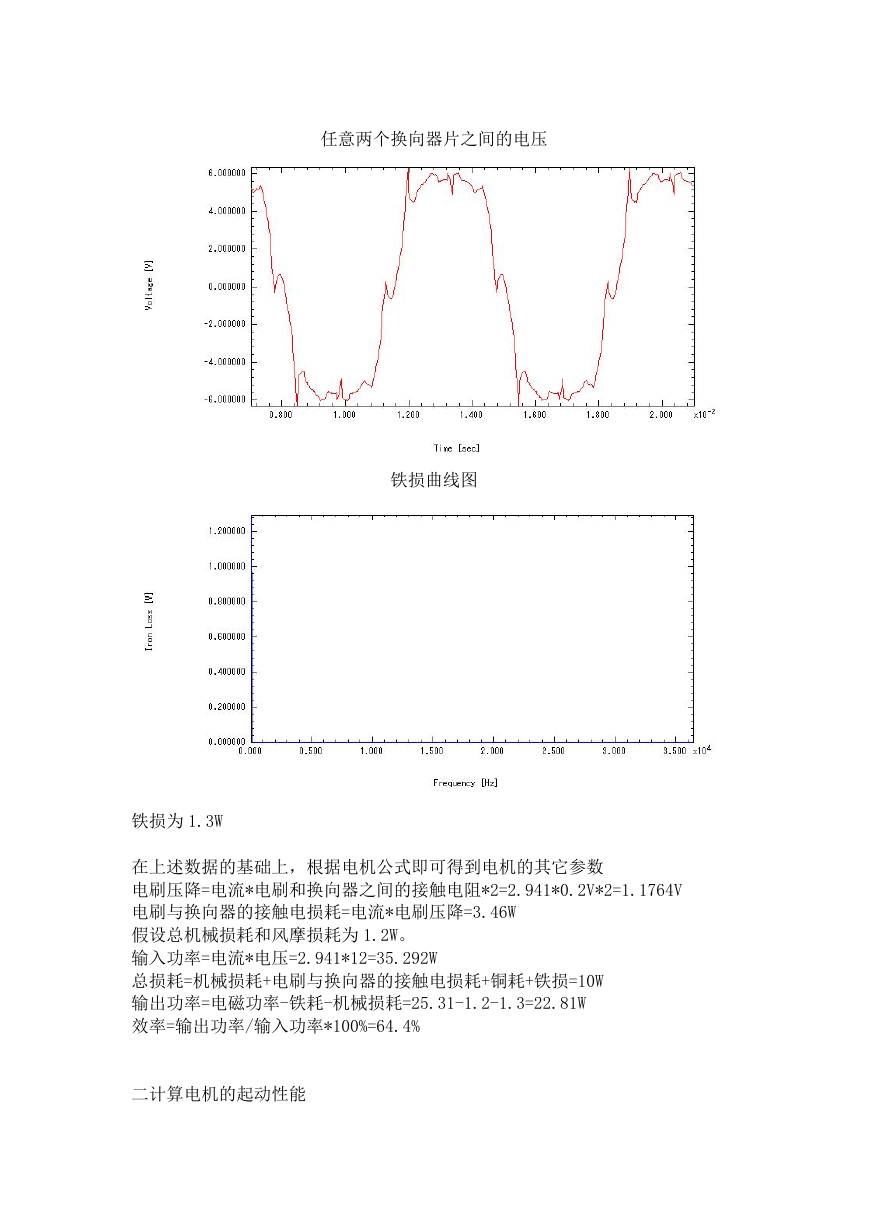

    任意两个换向器片之间的电压 铁损曲线图 铁损为 1.3W 在上述数据的基础上，根据电机公式即可得到电机的其它参数 电刷压降=电流*电刷和换向器之间的接触电阻*2=2.941*0.2V*2=1.1764V 电刷与换向器的接触电损耗=电流*电刷压降=3.46W 假设总机械损耗和风摩损耗为 1.2W。 输入功率=电流*电压=2.941*12=35.292W 总损耗=机械损耗+电刷与换向器的接触电损耗+铜耗+铁损=10W 输出功率=电磁功率-铁耗-机械损耗=25.31-1.2-1.3=22.81W 效率=输出功率/输入功率*100%=64.4% 二计算电机的起动性能

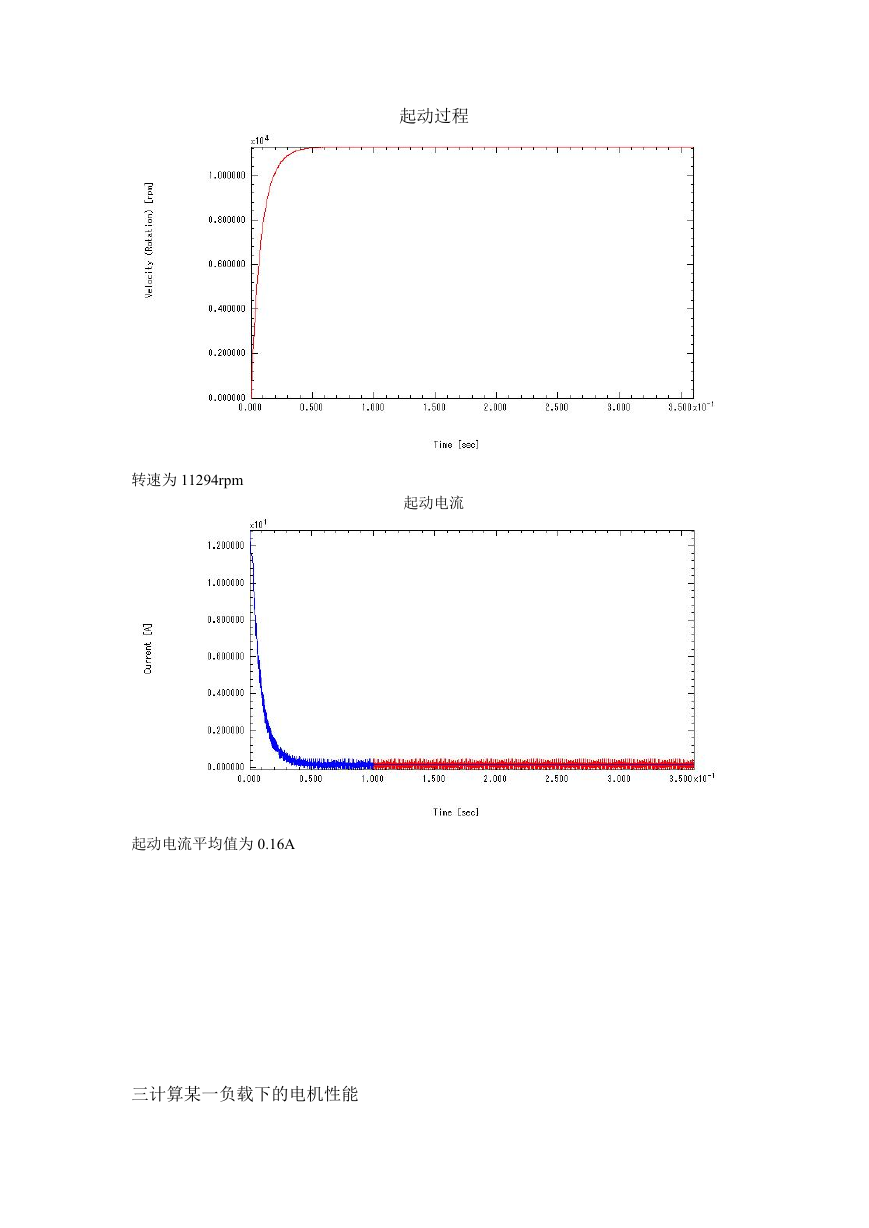

    起动过程 转速为 11294rpm 起动电流 起动电流平均值为 0.16A 三计算某一负载下的电机性能
