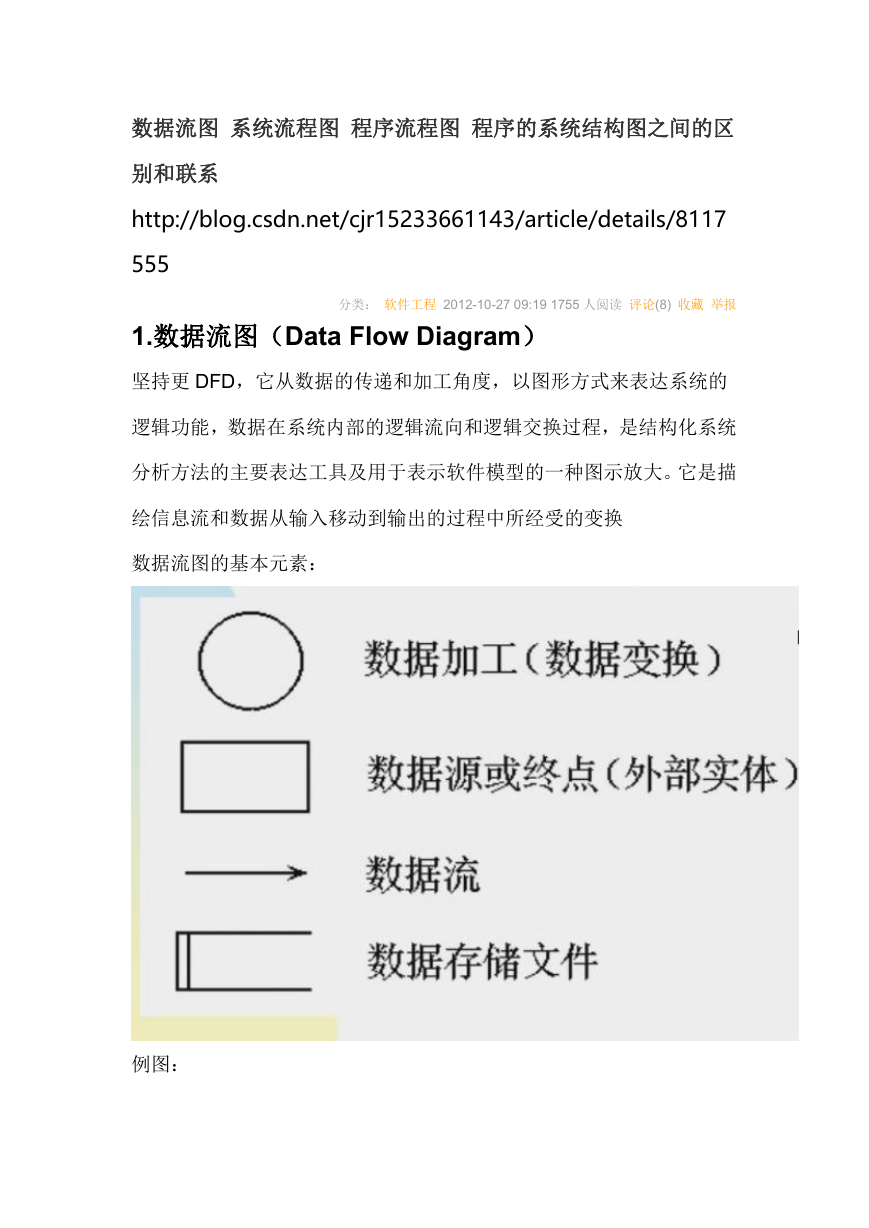

数据流图系统流程图程序流程图程序的系统结构图之间的区别和联系 http://blog.csdn.net/cjr15233661143/article/details/8117 555 分类：软件工程 2012-10-27 09:19 1755 人阅读评论(8) 收藏举报 1.数据流图（Data Flow Diagram）坚持更 DFD，它从数据的传递和加工角度，以图形方式来表达系统的逻辑功能，数据在系统内部的逻辑流向和逻辑交换过程，是结构化系统分析方法的主要表达工具及用于表示软件模型的一种图示放大。它是描绘信息流和数据从输入移动到输出的过程中所经受的变换数据流图的基本元素：例图：

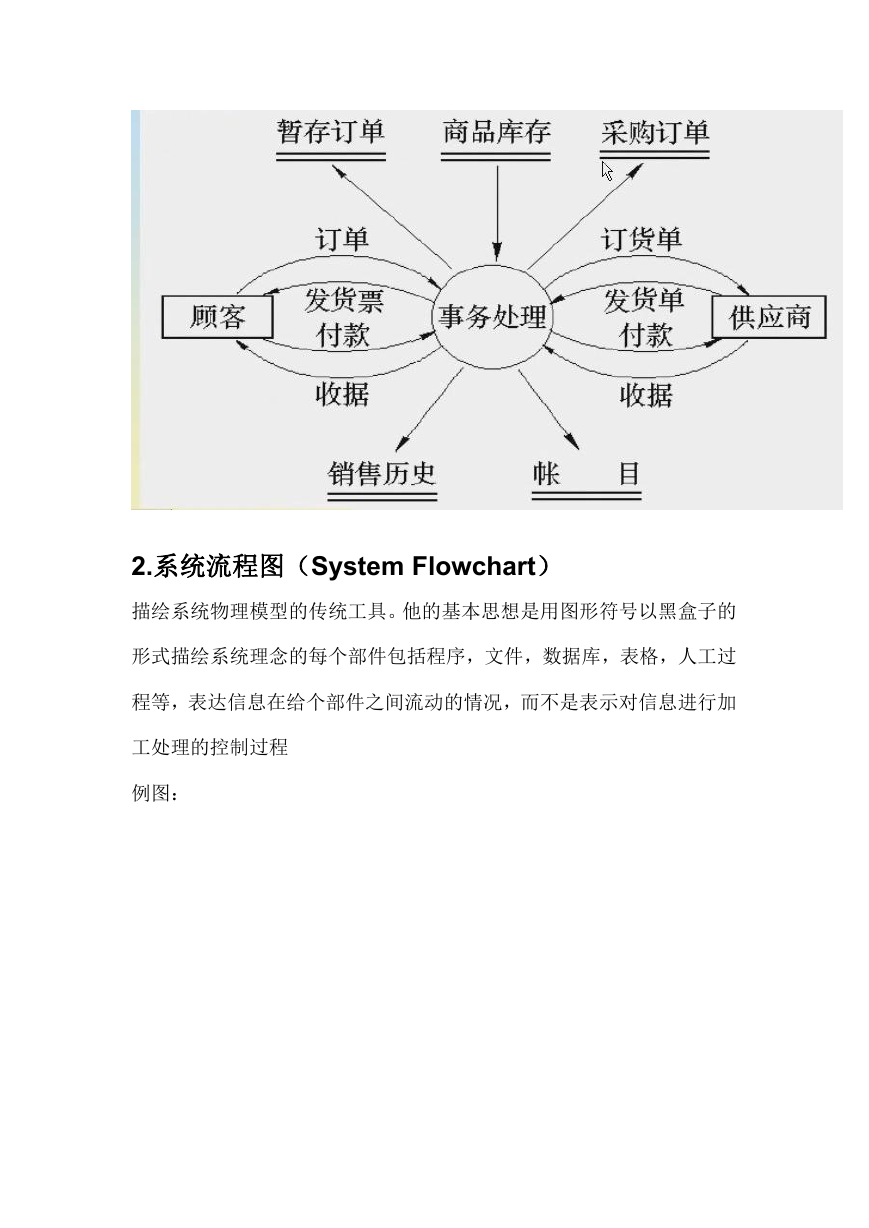

2.系统流程图（System Flowchart）描绘系统物理模型的传统工具。他的基本思想是用图形符号以黑盒子的形式描绘系统理念的每个部件包括程序，文件，数据库，表格，人工过程等，表达信息在给个部件之间流动的情况，而不是表示对信息进行加工处理的控制过程例图：

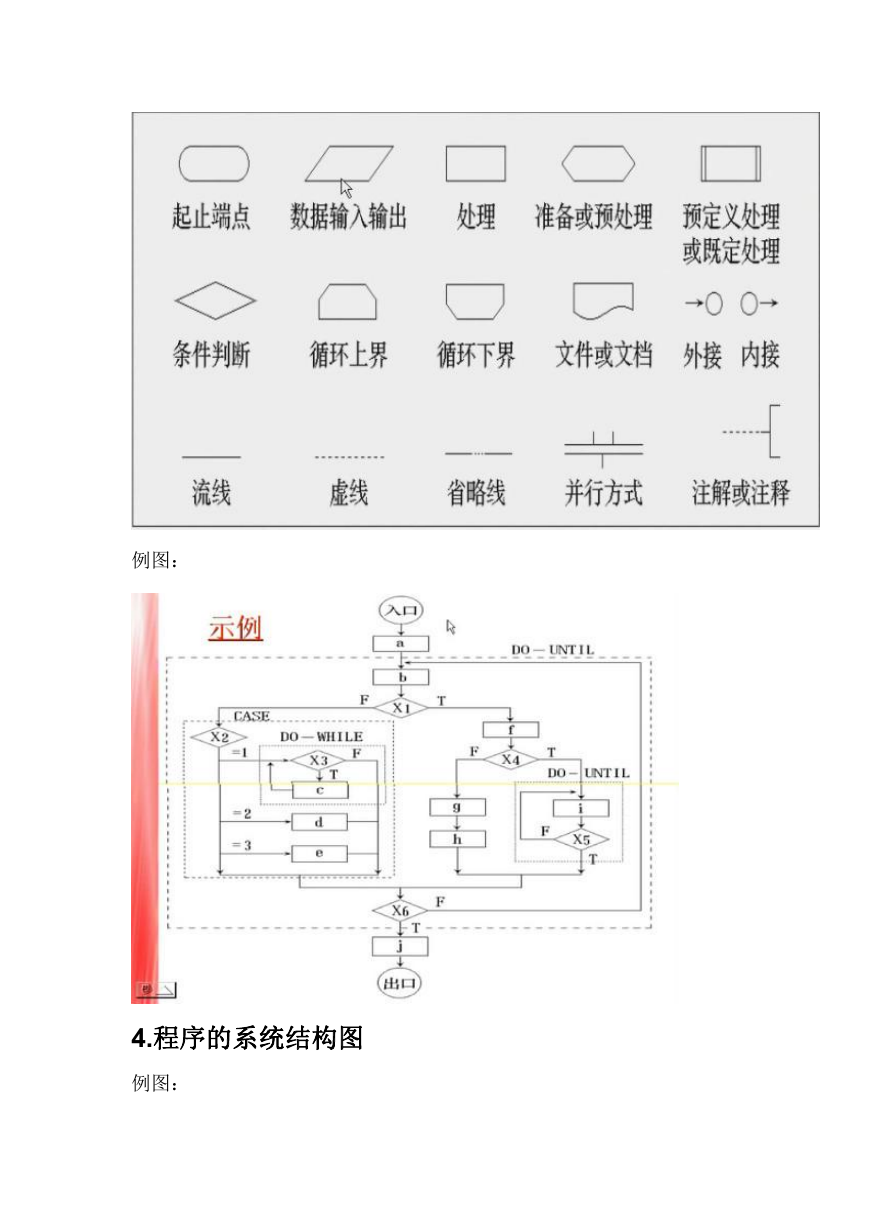

3.程序流程图程序流程图的标准符号

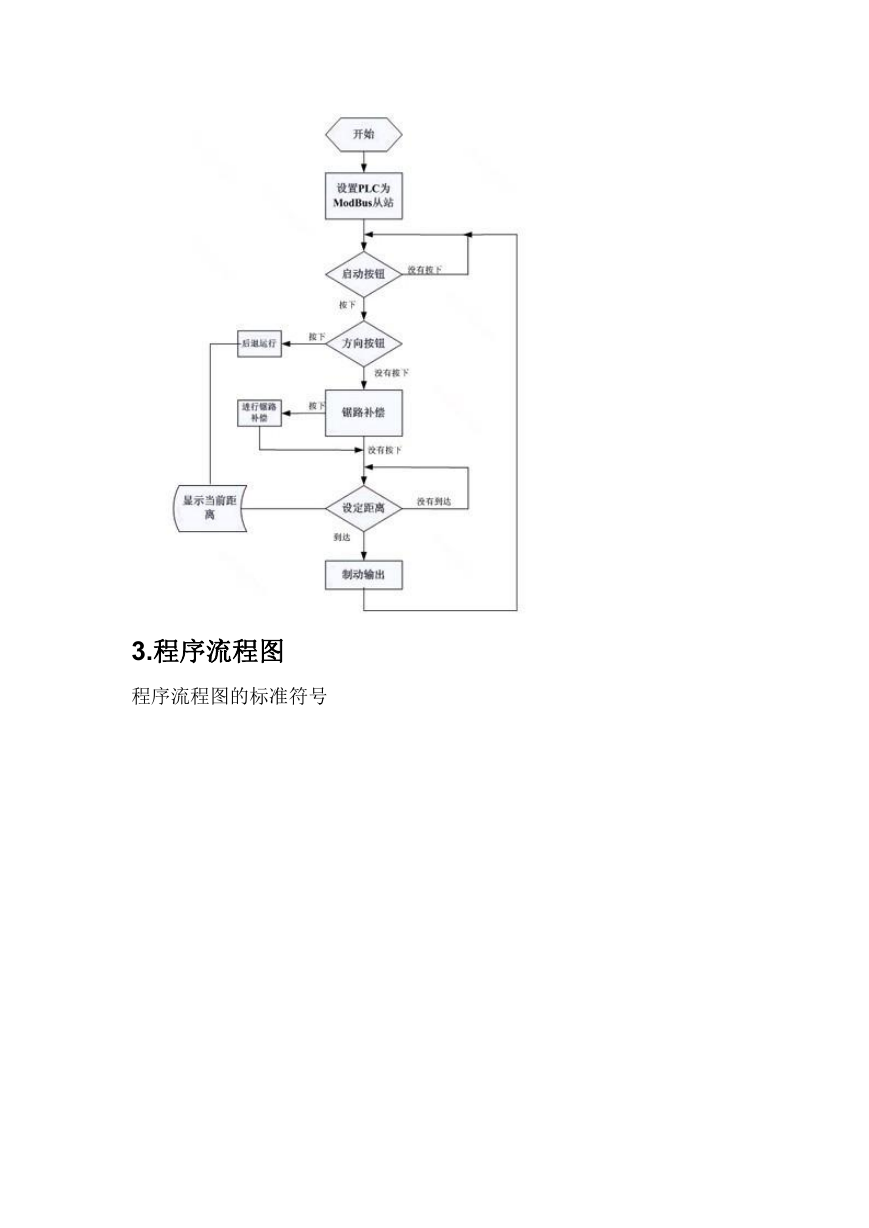

例图： 4.程序的系统结构图例图：

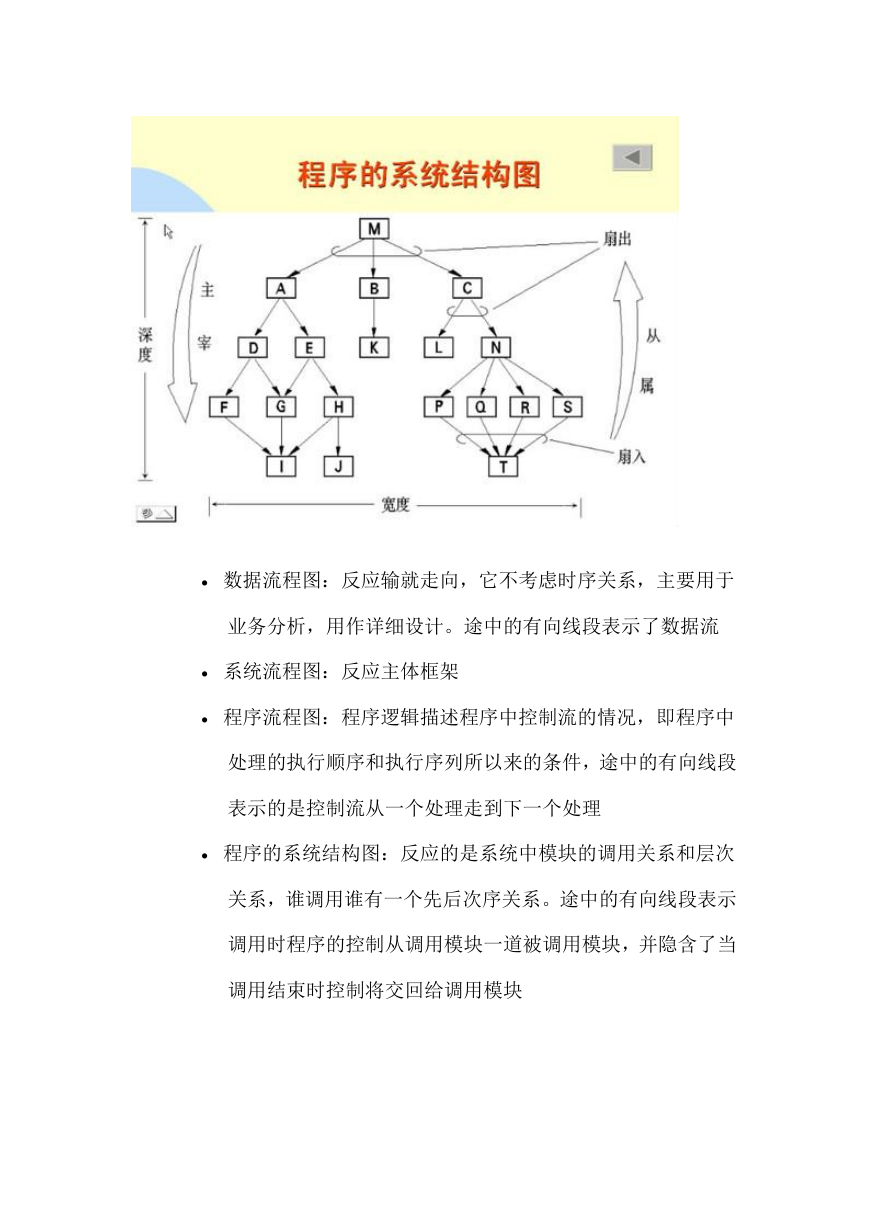

 数据流程图：反应输就走向，它不考虑时序关系，主要用于业务分析，用作详细设计。途中的有向线段表示了数据流  系统流程图：反应主体框架  程序流程图：程序逻辑描述程序中控制流的情况，即程序中处理的执行顺序和执行序列所以来的条件，途中的有向线段表示的是控制流从一个处理走到下一个处理  程序的系统结构图：反应的是系统中模块的调用关系和层次关系，谁调用谁有一个先后次序关系。途中的有向线段表示调用时程序的控制从调用模块一道被调用模块，并隐含了当调用结束时控制将交回给调用模块
