AUTODYN-中文使用手册-基础教程.pdf

第1页 / 共371页
第2页 / 共371页
第3页 / 共371页
第4页 / 共371页
第5页 / 共371页
第6页 / 共371页
第7页 / 共371页
第8页 / 共371页
资料共371页,剩余部分请下载后查看
1. 对AUTODYN的初步认识
1.1. 工具栏
1.2.  导航栏
1.3. 对话面板和对话窗口
1.4. 命令行面板
1.5. 命令行的解锁
1.6. 命令文件窗口
1.7. 消息面板
1.8. HTML格式的检查窗口
1.9. 文件名
1.10. 实时帮助
1.11. 兼容的操作系统和编译器
1.12. 初始设置
1.12.1. Application window width
1.12.2. Application window height
1.12.3. Message window visibility
1.12.4. Manual refresh default
1.12.5. Background color
1.12.6. Plot wireframe
1.12.7. Plot perspective
1.12.8. Hardware acceleration
1.12.9. Model Interactivity default
1.12.10. Reset plot flags
1.12.11. Graded background
1.12.12. OpenGL for Slide creation
1.12.13. Browser Options
1.12.14. Command Line Options
1.12.15. Warning Sound Options
1.12.16. Mouse and Keyboard options
1.12.17. Additional user title
1.13. 世纪动力查看器
1.13.1. 视图窗口(View Window)
1.13.2. 下拉菜单
1.13.3. 序列菜单(Sequence)
1.13.4. 控制菜单(Control)
1.13.5. 控制条(Control Bar)
1.13.6. 查看条(ViewBar)
1.13.7. 帧滚动条(Frames Slider)
1.13.8. 速度滚动条(Speed Slider)
1.13.9. 循环(Loop)
1.14. 从WorkBench到AUTODYN的模型转换
1.14.1. 节点坐标(Node Coordinates)
1.14.2. 网格单元(Mesh Elements)
1.14.3. 体的定义(Body Definitions)
1.14.4. 零件的定义(Parts Definitions)
1.14.5. 以名称分类的组(Named Selection)
1.14.6. 单位设置(Unit Setup)
1.14.7. 材料关联(Material Associations)
1.14.8. 壳单元厚度(Shell thickness)
1.14.9. 梁单元的截面和起点(Beam Cross-Sections and Orientations)
1.15. WorkBench中关于AUTODYN的选项
1.15.1. 精度(Precision)
1.15.2. 可执行的类型(Executable Type)
1.15.3. 用户自定义可执行程序的路径(User Executable Location)
2. 下拉菜单
2.1. 文件(File)
2.1.1. 新建(New)
2.1.2. 文件夹管理(Manage Folder)
2.1.3. 保存为(Save As)
2.1.4. 保存为老版本(Save As Vision)
2.1.5. 输出附属文件(Export Postscript)
2.1.6. 输出VRML文件
2.2. 导入(Import)
2.2.1. 从TureGrid导入
2.2.2. 从ICEM导入
2.2.3. 从LS-DYNA导入
2.2.4. 从Nastran导入
2.2.5. 转化为非结构化网格(Convert IJK to Unstructured)
2.3. 设置(Setup)
2.3.1. 描述(Description)
2.3.2. 对称(Symmetry)
2.4. 执行(Execute)
2.4.1. 批处理(Batch Runner)
2.5. 视图(View)
2.5.1. 幻灯片设置
2.5.2. 表现状态(Performance Profiler)
2.6. 选项(Options)
2.6.1. 交互性(Interactivity)
2.6.2. 切面(Clipping Planes)
2.6.3. 默认设置(Default Settings)
2.7. 帮助(Help)
3. 显示(Plot)
3.1. 选择云图变量(Select Contour Variable)
3.2. 视图范围和切片(View range and slices结构化网格)
3.3. 视图范围和切片(View range and slices (SPH/非结构化网格))
4. 显示设置(Setting)
4.1. 显示(Display)
4.2. 网格(Grid)
4.3. 显示说明文字(Legend)
4.4. 节点/单元号(Node/Element Numbers)
4.5. 材料(Materials)
4.5.1. 更改材料显示颜色(Modify Material Color)
4.6. 云图(Contour)
4.6.1. 曲线显示(Profile Plot)
4.7. 速度向量(Velocity vector)
4.8. 高斯点(Gauge point)
4.9. 边界(Boundary)
4.10. 连接(Joins)
4.11. 坐标轴(Axes)
4.12. 炸点(Detonation)
4.13. 侵蚀的节点(Eroded Nodes)
4.14. 未使用区域(Unused Regions)
4.15. 多边形(Polygons)
4.16. 梁截面(Beam Sections)
4.17. 壳厚度(Shell Thickness)
4.18. 材料方向(Material Direction)
4.19. 标记(Marker)
4.20. 壳单元法向(Shell Normal)
4.21. 突出显示零件(Part Highlights)
5. 历史(History)
5.1. 单变量显示(Single Variable Plot)
5.2. 减少(Reduce)
5.3. 写为文件(Write Text Output)
5.4. 多变量显示(Multiple Variable Plot)
5.4.1. 设置所有的曲线(Set All Plots)
5.4.2. 更改所选曲线(Modify Selected Plot)
5.5. 极值(Min/Max)
5.6. 设置比例(Set Scales)
5.7. 设置显示风格(Set Plot Styles)
5.8. 设置说明文字位置(Set Legend Position)
5.9. 加载(Load)
6. 幻灯片(Slides)
7. 观看幻灯片(View Slides)
8. 材料(Materials)
8.1. 新建/更改(New / Modify)
8.2. 复制(Copy)
8.3. 删除(Delete)
8.4. 加载(Load)
9. 初始条件(Initial Conditions)
9.1. 新建/更改(New/Modify)
9.2. 删除(Delete)
10. 边界条件(Boundaries)
10.1. 新建/修改(New / Modify)
10.2. 删除(Delete)
11. 零件(Parts)
11.1. 新建(New)
11.1.1. 选择预定义几何(Select Predef 二维)
11.1.2. 选择预定义几何(Select Predef 三维)
11.1.3. 选择预定义几何(三维壳单元)
11.1.4. 分网(Define Zoning 二维)
11.1.5. 分网(Define Zoning 三维)
11.1.6. 分网(Define Zoning 三维壳单元)
11.1.7. 填充零件(Fill Part二维)
11.1.8. 填充零件(Fill Part三维)
11.1.9. 填充零件(Fill Part壳单元)
11.2. 复制(Copy)
11.3. 删除(Delete)
11.4. IJK范围
11.5. 零件生死(Activation)
11.6. 重命名(Rename)
11.7. 打印(Print)
11.8. 填充(Pack)
11.9. 生成网格(Zoning)
11.9.1. 长方体(Box)
11.9.2. 圆柱(Cylinder)
11.9.3. 球(Sphere)
11.9.4. 球缺(Ogive)
11.9.5. 四边形(Quad)
11.9.6. 六面体(Hex)
11.9.7. 砖墙(Frag/Bric)
11.9.8. 网格过渡(Transition)
11.9.9. 节点(Node)
11.9.10. 线(Line)
11.9.11. 面(Surface)
11.9.12. 体(Volume)
11.9.13. 平移(Translate)
11.9.14. 旋转(Rotate)
11.9.15. 缩放(Scale)
11.9.16. 复制(Copy)
11.9.17. 删除(Delete)
11.9.18. 保存(Save)
11.9.19. 恢复(Restore)
11.9.20. 重分网格(Refine)
11.9.21. 填充块(Fill Block)
11.10. 填充(Fill)
11.10.1. 块(Block)
11.10.2. I/J/K平面(I/J/K Plane)
11.10.3. 节点(Node)
11.10.4. 未使用单元(Unused)
11.10.5. 复合材料(Composite)
11.10.6. 多-填充(Multi-Fill)
11.10.7. 数据文件(Datafile)
11.10.8. 零件填充(Part Fill)
11.10.9. 块映射(Block Remap)
11.11. 边界条件(Boundary)
11.11.1. 块(Block)
11.11.2. I/J/K平面(I / J / K Plane)
11.11.3. 节点(Node)
11.11.4. 清除(Clear)
11.11.5. 交互式施加(Apply Interactively)
11.11.6. 交互式清除边界条件(Clear Interactively)
11.12. 高斯点(Gauges)
11.12.1. 添加(Add)
11.12.2. 移动(Move)
11.12.3. 删除(Delete)
11.12.4. 添加非结构化网格高斯点(Add Unstructured)
11.12.5. 移动非结构化网格高斯点(Move Unstructured)
11.12.6. 删除非结构化网格高斯点(Delete Unstructured)
11.13. 求解器(Solvers)
11.13.1. 类型(Type)
11.13.2. 求解方式(Solution二维壳单元)
11.13.3. 求解方式(Solution三维壳单元)
11.13.4. 求解方式(Solution梁单元)
11.13.5. 求解方式(Solution三维Euler-FCT)
11.13.6. 求解方式(Solution二维SPH)
11.13.7. 求解方式(Solution三维SPH)
11.13.8. 重新分网(Dezone欧拉)
11.13.9. 重新分网(Dezone三维ALE或拉格朗日)
11.13.10. 射流(Jetting)
11.13.11. 实体单元
11.13.12. 壳单元(Shell)
11.13.13. 梁(Beam)
11.14. 运动(Motion)
11.14.1. 块(Block)
11.14.2. I/J/K平面(I / J / K Plane)
11.14.3. 节点(Node)
11.14.4. 修改(Modify)
11.15. 几何(Geometry)
11.15.1. 新建/修改(New/Modify)
11.15.2. 复制(Copy)
11.15.3. 导入零件(Import Part)
11.15.4. 平移(Translate)
11.15.5. 旋转(Rotate)
12. 部件(Components)
12.1. 新建(New)
12.2. 修改(Modify)
12.3. 删除(Delete)
12.4. 材料(Material)
12.5. 速度(Velocity)
12.6. 初始条件(Initial Conditions)
12.7. 施加边界条件(Apply Boundary)
12.8. 清除边界条件(Clear Boundary)
12.9. 平移(Translate)
12.10. 旋转(Rotate)
12.11. 缩放(Scale)
12.12. 复制(Copy)
13. 组(Groups)
13.1. 新建(New)
13.2. 重命名(Rename)
13.3. 复制(Copy)
13.4. 删除(Delete)
13.5. 施加(Apply)
13.6. 清除(Clear)
13.7. 材料(Material)
13.8. 速度(Velocity)
13.9. 初始条件(Initial Condition)
13.10. 平移(Translate)
13.11. 旋转(Rotate)
13.12. 比例(Scale)
14. 连接(Joins)
14.1. 连接(Join)
14.2. 分离(Unjoin)
14.3. 矩阵(Matrix)
15. 接触(Interactions)
15.1. 拉格朗日/拉格朗日(Lagrange/Lagrange)
15.1.1. 创建(Create)
15.1.2. 添加(Add)
15.1.3. 移除(Remove)
15.1.4. 矩阵(Matrix)
15.1.5. 范围(Range)
15.1.6. 摩擦(Friction)
15.1.7. 二维选项(2D Options)
15.1.8. 三维选项(3D Options)
15.1.9. 组间接触(Interaction by Group)
15.2. 欧拉/拉格朗日(Euler / Lagrange二维)
15.2.1. 新建多边形(NewPolygon)
15.2.2. 速度(Velocity)
15.2.3. 孔隙(Porosity)
15.2.4. 新建耦合(New Interaction)
15.3. 欧拉/拉格朗日(Euler – Lagrange三维)
15.3.1. 选择(Select)
15.3.2. 厚度(Thickness)
15.3.3. 连接(Joins)
15.3.4. 弱耦合(Weak Coupling)
16. 炸点(Detonation二维)
16.1. 点(Point)
16.2. 线(Line)
16.3. 圆面(Circle)
16.4. 手动(Manual)
17. 炸点(Detonation三维)
17.1. 点(Point)
17.2. 平面(Plane)
17.3. 圆柱面(Cylinder)
17.4. 球面(Sphere)
17.5. 手动(Manual)
18. 并行计算(Parallel)
18.1. 添加/修改(Add / Modify)
18.2. 复制(Copy)
18.3. 子域(Sub-domains)
18.4. 任务分配(Task Assignments)
18.5. 自动分解(Automatic Decomposition)
18.6. 自动分解欧拉-FCT零件(Automatic decomposition of Euler-FCT parts)
19. 输出(Output)
19.1. 概况变量(Summary Variables)
19.2. 结果文件(Results Files)
20. 用户变量(User Variables)
20.1. 添加/修改(Add/Modify)
21. 控制(Controls)
21.1. 质量缩放(Mass scaling)

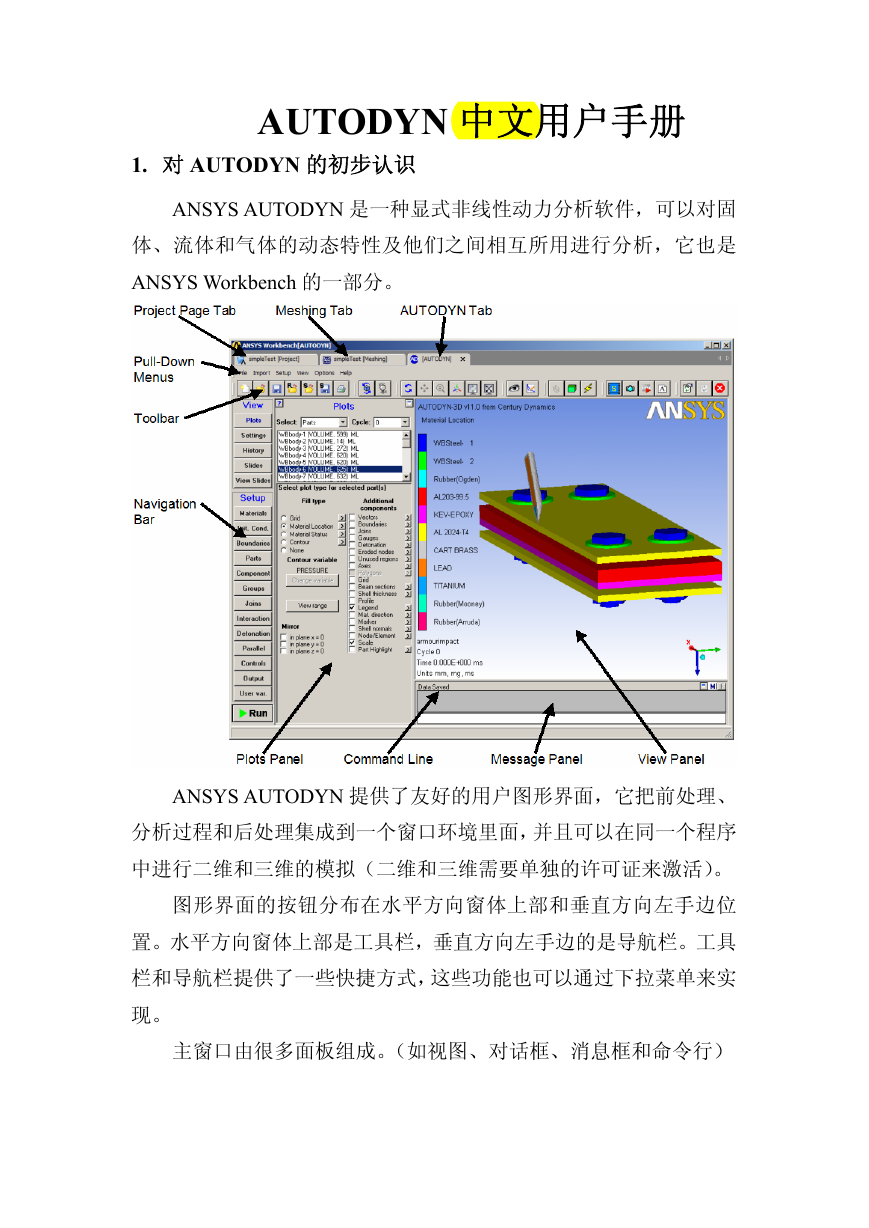

AUTODYN 中文用户手册 1. 对 AUTODYN 的初步认识 ANSYS AUTODYN 是一种显式非线性动力分析软件,可以对固 体、流体和气体的动态特性及他们之间相互所用进行分析,它也是 ANSYS Workbench 的一部分。 ANSYS AUTODYN 提供了友好的用户图形界面,它把前处理、 分析过程和后处理集成到一个窗口环境里面,并且可以在同一个程序 中进行二维和三维的模拟(二维和三维需要单独的许可证来激活)。 图形界面的按钮分布在水平方向窗体上部和垂直方向左手边位 置。水平方向窗体上部是工具栏,垂直方向左手边的是导航栏。工具 栏和导航栏提供了一些快捷方式,这些功能也可以通过下拉菜单来实 现。 主窗口由很多面板组成。(如视图、对话框、消息框和命令行)

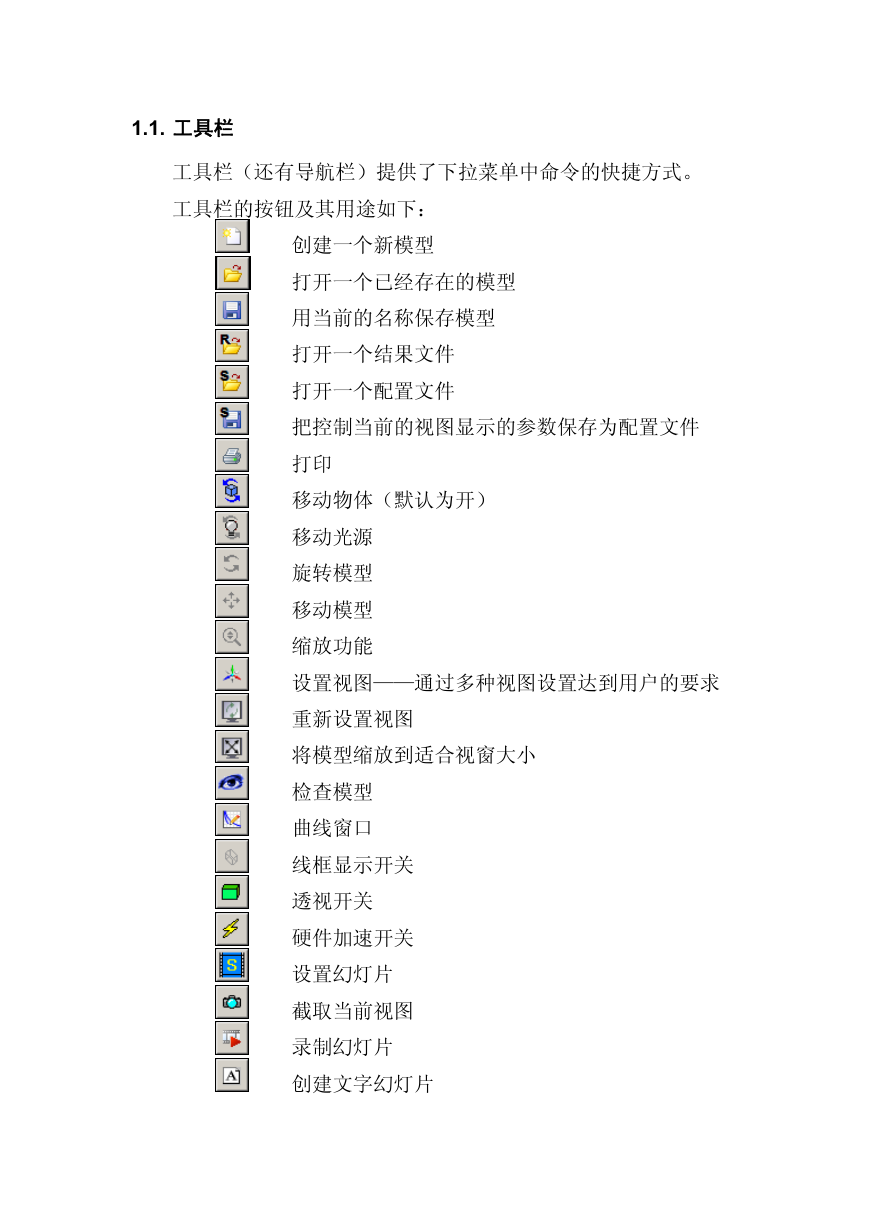

1.1. 工具栏 工具栏(还有导航栏)提供了下拉菜单中命令的快捷方式。 工具栏的按钮及其用途如下: 创建一个新模型 打开一个已经存在的模型 用当前的名称保存模型 打开一个结果文件 打开一个配置文件 把控制当前的视图显示的参数保存为配置文件 打印 移动物体(默认为开) 移动光源 旋转模型 移动模型 缩放功能 设置视图——通过多种视图设置达到用户的要求 重新设置视图 将模型缩放到适合视窗大小 检查模型 曲线窗口 线框显示开关 透视开关 硬件加速开关 设置幻灯片 截取当前视图 录制幻灯片 创建文字幻灯片

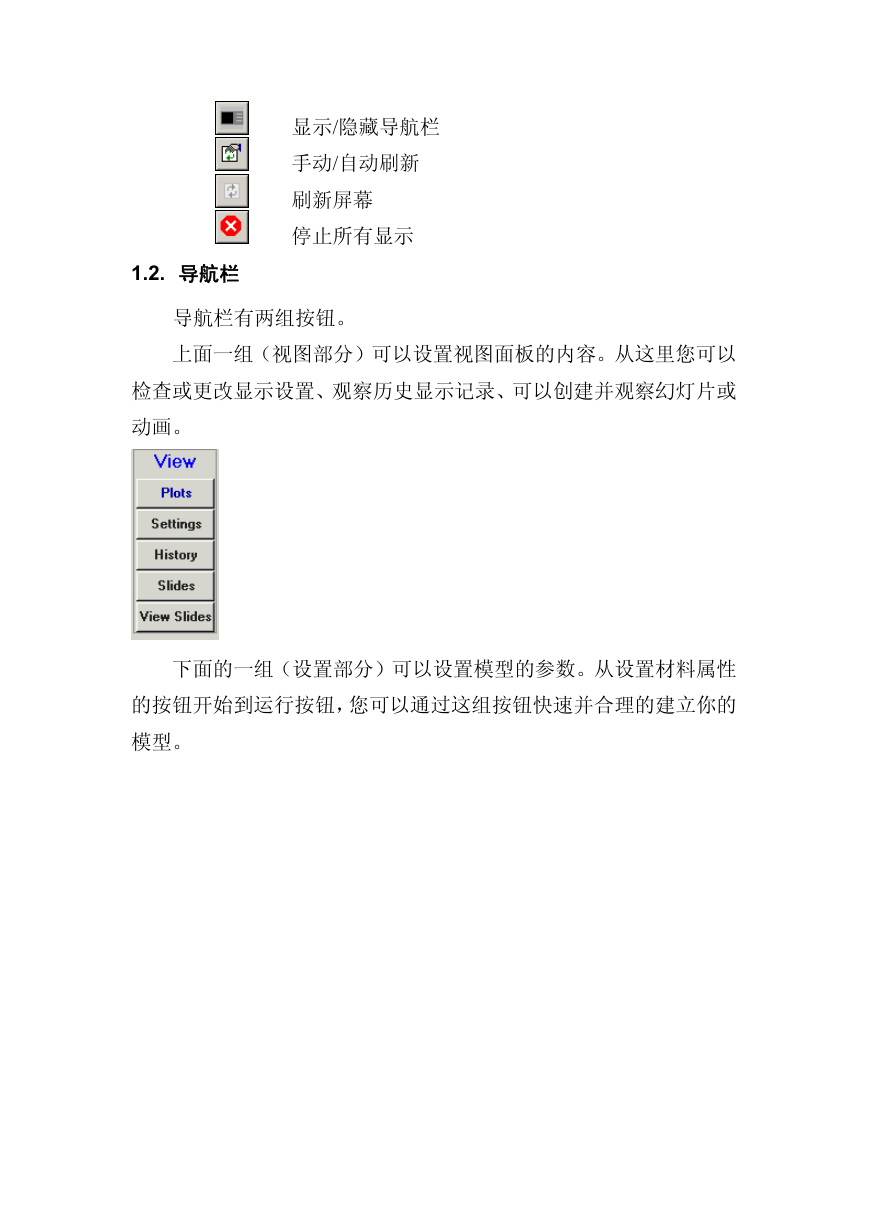

显示/隐藏导航栏 手动/自动刷新 刷新屏幕 停止所有显示 1.2. 导航栏 导航栏有两组按钮。 上面一组(视图部分)可以设置视图面板的内容。从这里您可以 检查或更改显示设置、观察历史显示记录、可以创建并观察幻灯片或 动画。 下面的一组(设置部分)可以设置模型的参数。从设置材料属性 的按钮开始到运行按钮,您可以通过这组按钮快速并合理的建立你的 模型。

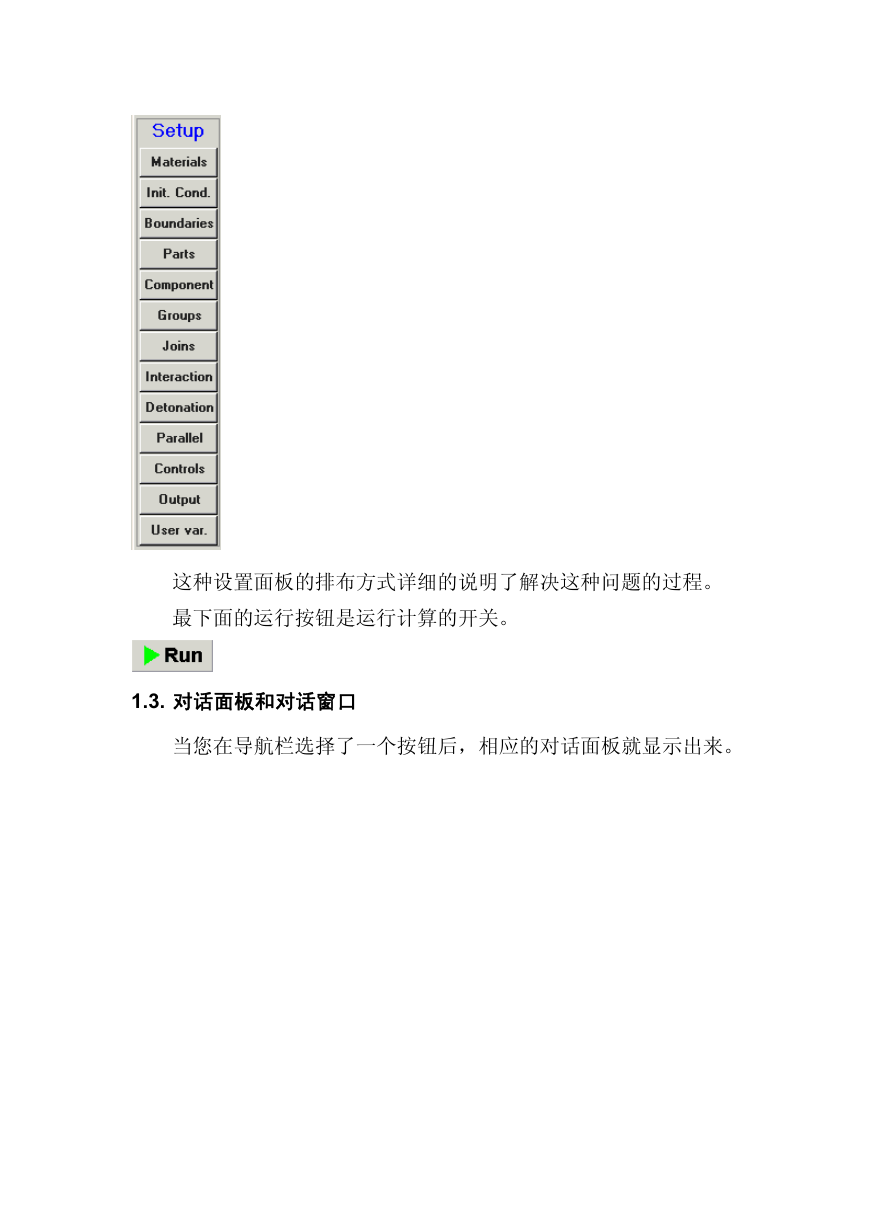

这种设置面板的排布方式详细的说明了解决这种问题的过程。 最下面的运行按钮是运行计算的开关。 1.3. 对话面板和对话窗口 当您在导航栏选择了一个按钮后,相应的对话面板就显示出来。

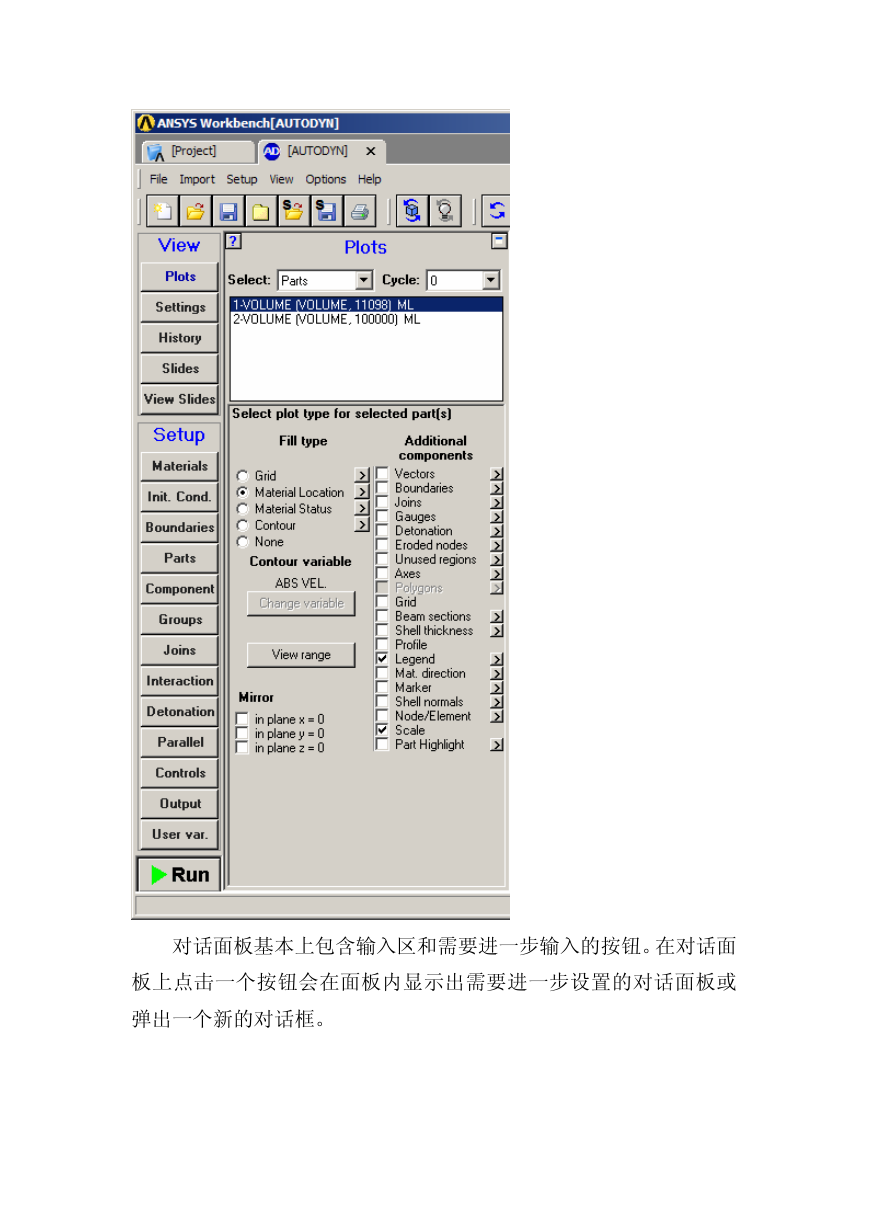

对话面板基本上包含输入区和需要进一步输入的按钮。在对话面 板上点击一个按钮会在面板内显示出需要进一步设置的对话面板或 弹出一个新的对话框。

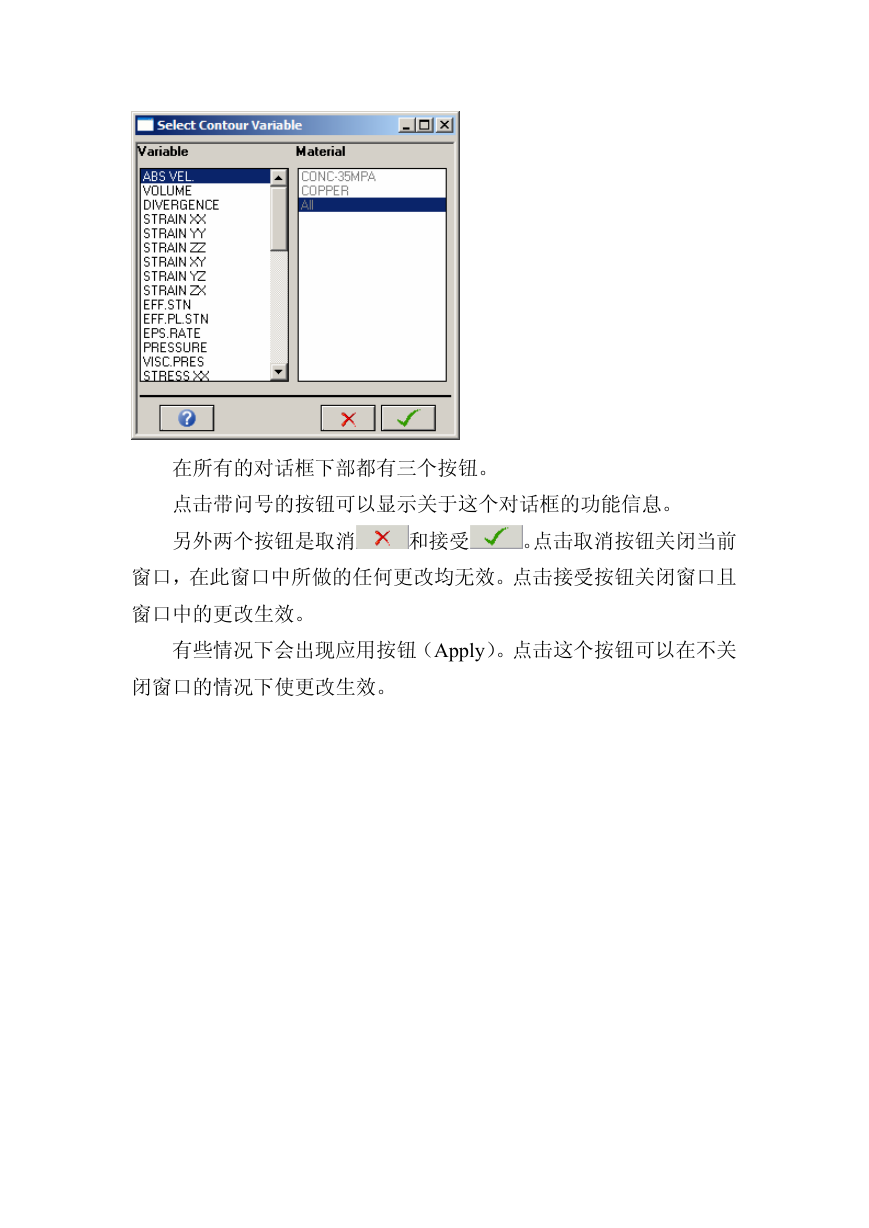

在所有的对话框下部都有三个按钮。 点击带问号的按钮可以显示关于这个对话框的功能信息。 另外两个按钮是取消 和接受 。点击取消按钮关闭当前 窗口,在此窗口中所做的任何更改均无效。点击接受按钮关闭窗口且 窗口中的更改生效。 有些情况下会出现应用按钮(Apply)。点击这个按钮可以在不关 闭窗口的情况下使更改生效。

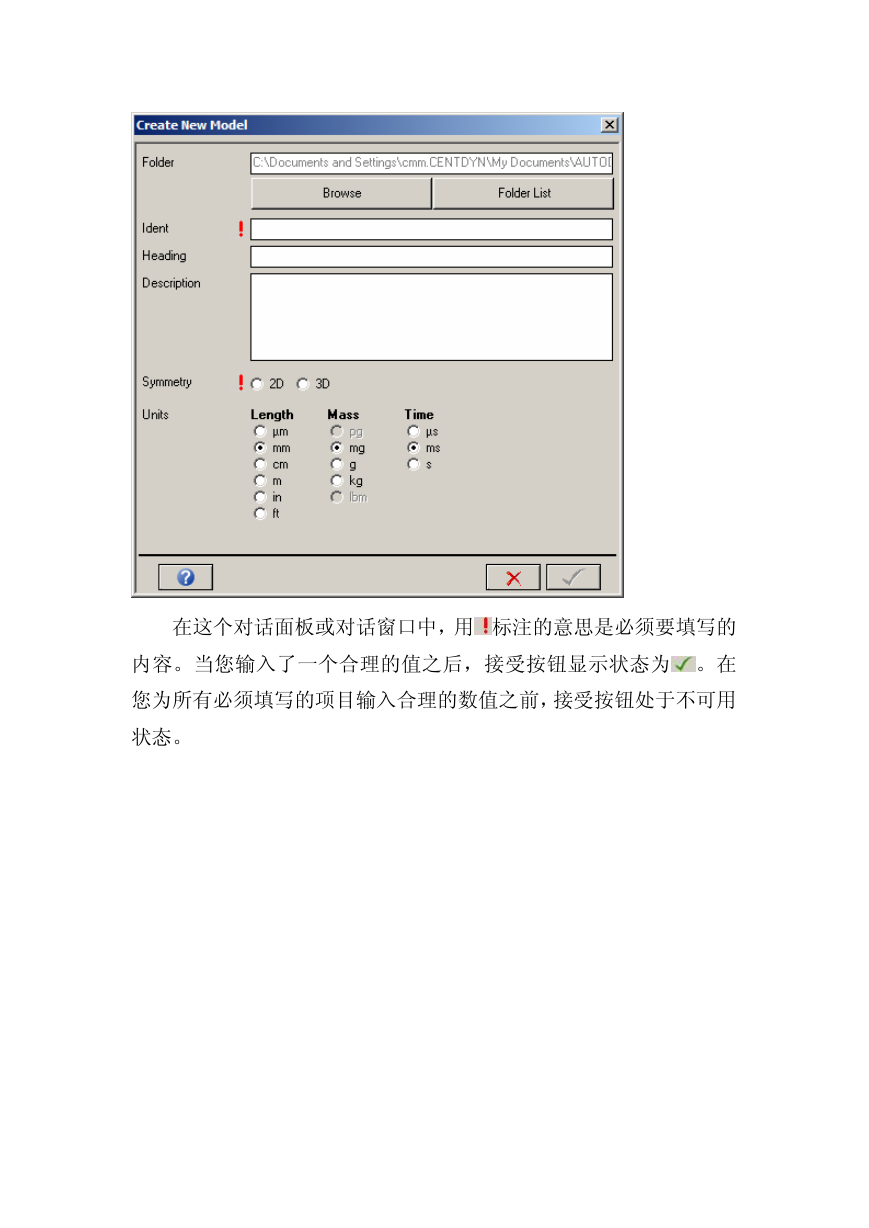

在这个对话面板或对话窗口中,用 标注的意思是必须要填写的 内容。当您输入了一个合理的值之后,接受按钮显示状态为 。在 您为所有必须填写的项目输入合理的数值之前,接受按钮处于不可用 状态。

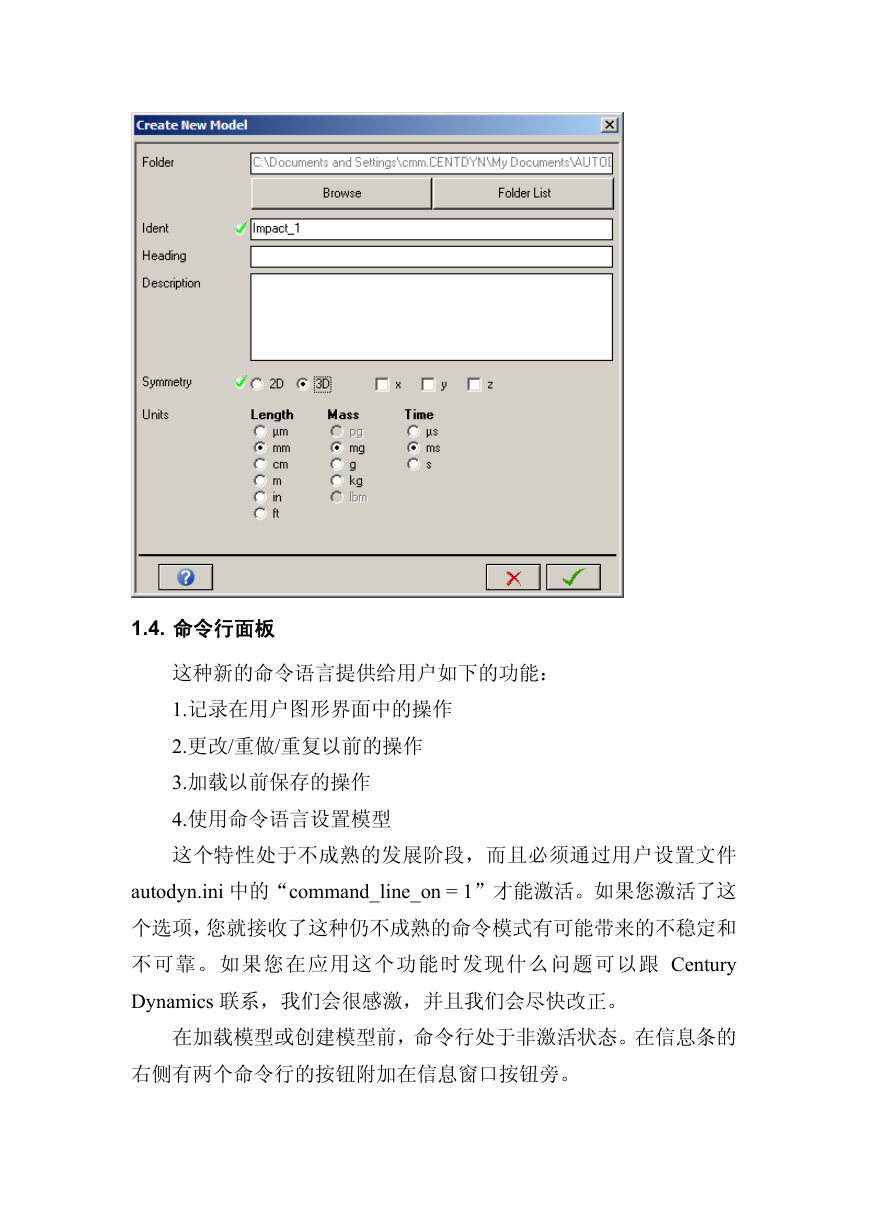

1.4. 命令行面板 这种新的命令语言提供给用户如下的功能: 1.记录在用户图形界面中的操作 2.更改/重做/重复以前的操作 3.加载以前保存的操作 4.使用命令语言设置模型 这个特性处于不成熟的发展阶段,而且必须通过用户设置文件 autodyn.ini 中的“command_line_on = 1”才能激活。如果您激活了这 个选项,您就接收了这种仍不成熟的命令模式有可能带来的不稳定和 不可靠。如果您在应用这个功能时发现什么问题可以跟 Century Dynamics 联系,我们会很感激,并且我们会尽快改正。 在加载模型或创建模型前,命令行处于非激活状态。在信息条的 右侧有两个命令行的按钮附加在信息窗口按钮旁。
