华为P8青春 故障维修流程图 重力感应故障.pdf

发布时间：2022-03-25 发布人：admin 分类：说明书 资料大小：0.19M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

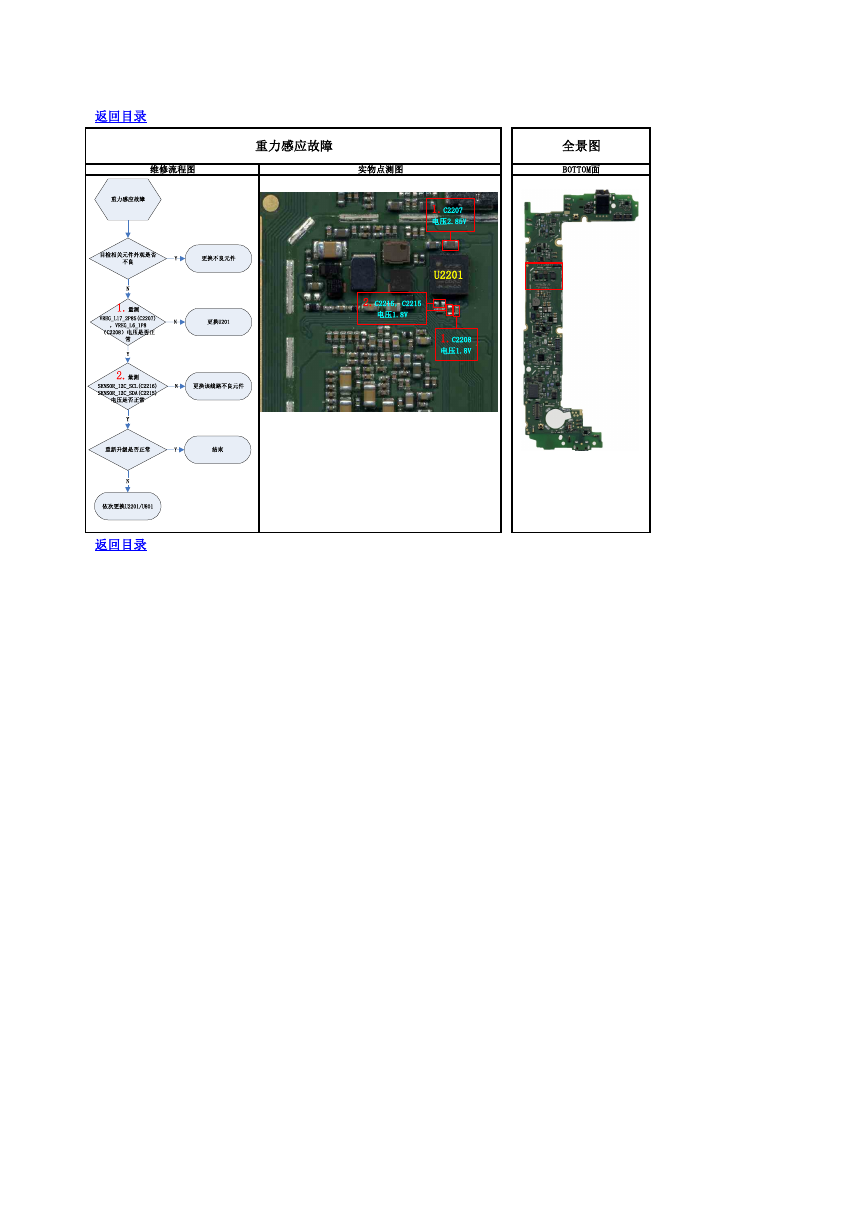

    返回目录 重力感应故障 维修流程图 实物点测图 全景图 BOTTOM面 1.C2207 电压2.85V U2201 1.C2208 电压1.8V 2.C2216，C2215 电压1.8V 返回目录 重力感应故障重新升级是否正常结束1.量测VREG_L17_2P85(C2207)，VREG_L6_1P8（C2208）电压是否正常2.量测SENSOR_I2C_SCL(C2216) SENSOR_I2C_SDA(C2215) 电压是否正常更换U201YN更换该线路不良元件N依次更换U2201/U801目检相关元件外观是否不良更换不良元件NYYYN
