华索数码影音-VR340系列说明书.doc
1.4．播放中可快进、快退播放。
1.5．录音时间显示/可查内存剩余空间显示功能。
1.6. 具有单曲循环、文件夹内循环播放、A-B段落重复播放功能。
1.7. 时钟功能（24H制）。
1.8. 定时录音功能
1.9. 声控录音功能，能根据声音信号的有无而自动进行录音（HQ录音模式暂无此功能）。
1.10．电话录音功能.
1.11. 自动关机：本机在待机状态下，若60秒钟内没有任何操作将自动关机。
1.12．数字音量控制。
1.15. PC操作软件能实现ACT录音格式转换为WAV格式。
1.16. 内置高保真喇叭。
1.17．密码锁功能，可实现防止文件被别人下载或听取。
1.18. 可用电脑USB插口作为电源供本机正常工作。
VR340 系列 数码录音笔说明书
目 录
使用须知…………………………………………………………………
一、功能特征…………………………………………………………………
二、外观面板说明……………………………………………………………
三、LCD 说明…………………………………………………………………
四、操作说明…………………………………………………………………
4．1．供电…………………………………………………………………
4．2．开机…………………………………………………………………
4．3．文件切换……………………………………………………………
4．4．关机………………………………………………………………
4．5．日期/时间设置播放录音………………………………………
4．6．MP3/WMA 音乐播放功能……………………………………………
五、录音……………………………………………………………………
5．1．内置麦克风录音…………………………………………………………
5．2．录音暂停…………………………………………………………
5．3．声控录音…………………………………………………………
5．4．查询剩余空间…………………………………………………………
5．5．外置麦克风录音……………………………………………………
5．6．线路录音…………………………………………………………
5．7．电话录音…………………………………………………………
5．8．定时录音…………………………………………………………
5．9．播放录音…………………………………………………………
5．10．删除录音……………………………………………………
六、密码锁功能设置………………………………………………………….
6．1．密码开关……………………………………………………………..
6．2．输入密码…………………………………………………………
6．3．电脑连接…………………………………………………………
6．4．修改密码…………………………………………………………
七、附带软件工具………………………………………………………..
7．1．安装软件……………………………………………………..
7．2．运行软件/格式转换功能说明……………………………………
7．3．退出程序…………………………………………………………
八、电脑连接…………………………………………………………………..
九、疑难解答………………………………………………………..
十、规格参数……………………………………………………………
使用须知:
为了保持良好性能，请避免在下列场所放置或使用本机。
1. 浴室或其他受潮的地方。
2. 阳光暴晒或靠近加热设备等高温环境下。
1--16
3. 温度过低的地方。
4. 多尘的地方。
请勿自行对本机进行拆修或变更，如果产品有问题请与供销商联系。
长期不使用本机时，请把电池从机内取出（以防电池漏液腐蚀机器内部零件）。
避免摔落或强烈碰撞本机，请勿过分用力按压液晶显示屏，否则可能导致液晶屏损坏
或显示异常。
请选择合适音量，使用耳机时不宜过大音量若感到耳鸣，请调小音量或停止使用。
对于非法使用本产品所引起的纠纷或因维修及使用中信息丢失或损坏，本公司概不负
责，请用户遵照说明书进行规范操作。
不要用液体或含有强洗涤剂的湿布来清洁本机。
为避免消磁，请保持本机远离磁性物质，如磁碟片、信用卡等。
本公司保留改进产品的权利，产品规格及设计如有变更，恕不另行通知！
特别声明：使用本产品前请仔细阅读本说明书，如因人为误操作或不可抗因素而导致数据
丢失，本公司一概不予负责；特别提醒用户小心操作，注意将资料另外备份！！
一、功能特征：
1.1． 、 、 、三个语音文件夹，最多可存储 3X99 条录音文件。
1.2．HQ、MQ、LQ 三种录音模式可供选择：
文件夹 HQ：64Kbps WAV 格式录音模式；
文件夹 MQ：32Kbps WAV 格式录音模式；
文件夹 LQ： 8Kbps ACT 格式录音模式；
(MP3/WMA 专用)文件夹:可以从电脑直接下载 MP3/WMA 音乐，实现播放音乐功能。
1.3.
1.4．播放中可快进、快退播放。
1.5．录音时间显示/可查内存剩余空间显示功能。
1.6. 具有单曲循环、文件夹内循环播放、A-B 段落重复播放功能。
1.7. 时钟功能（24H 制）。
1.8. 定时录音功能
1.9. 声控录音功能，能根据声音信号的有无而自动进行录音（HQ 录音模式暂无此功能）。
1.10．电话录音功能.
1.11. 自动关机：本机在待机状态下，若 60 秒钟内没有任何操作将自动关机。
1.12．数字音量控制。
1.13. 低电压提示及录音文件保存功能
1.14. 真正的 USB-2.0 通讯接口功能。
1.15. PC 操作软件能实现 ACT 录音格式转换为 WAV 格式。
1.16. 内置高保真喇叭。
1.17．密码锁功能，可实现防止文件被别人下载或听取。
1.18. 可用电脑 USB 插口作为电源供本机正常工作。
2--16

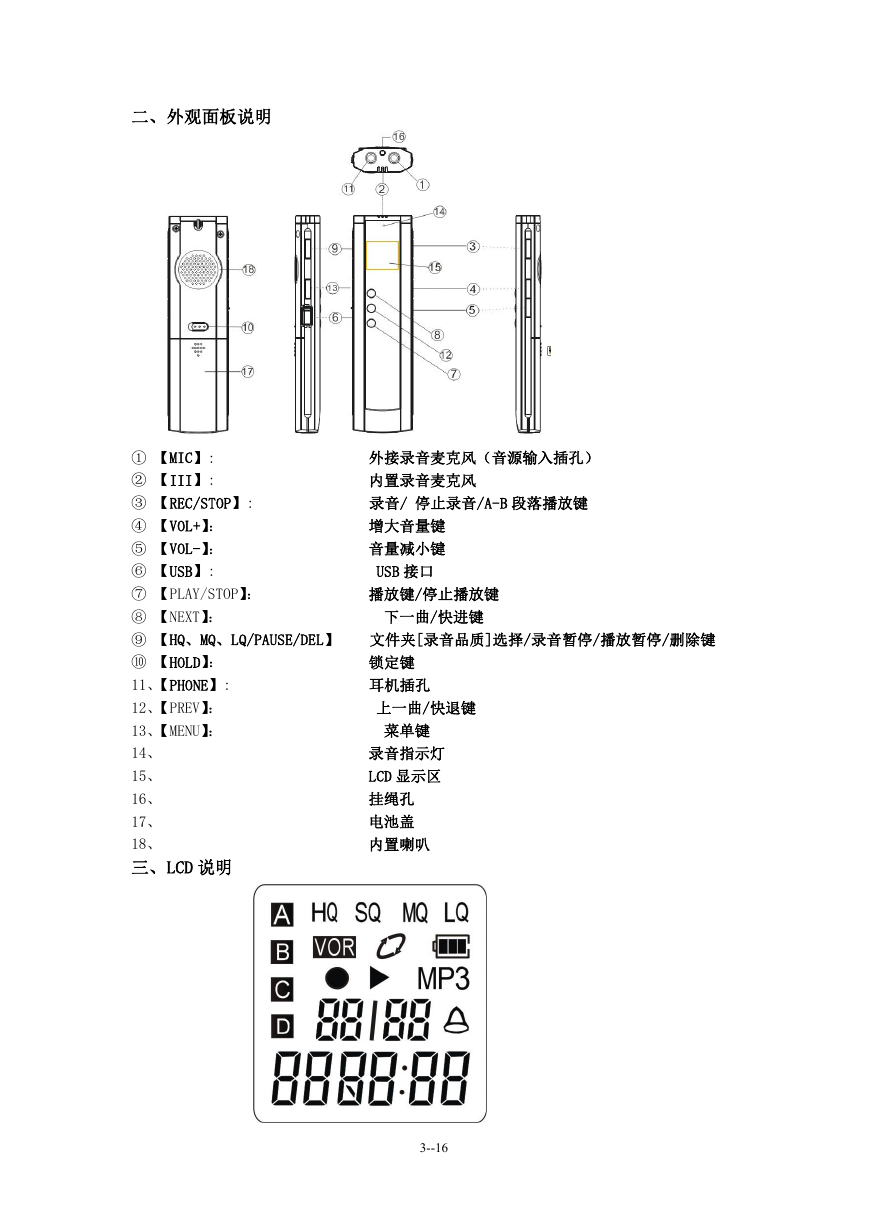

二、外观面板说明
① 【MIC】:
② 【III】:
③ 【REC/STOP】:
④ 【VOL+】：
⑤ 【VOL-】：
⑥ 【USB】:
⑦ 【PLAY/STOP】：
⑧ 【NEXT】：
⑨ 【HQ、MQ、LQ/PAUSE/DEL】
⑩ 【HOLD】：
11、【PHONE】:
12、【PREV】：
13、【MENU】：
14、
15、
16、
17、
18、
三、LCD 说明
外接录音麦克风（音源输入插孔）
内置录音麦克风
录音/ 停止录音/A-B 段落播放键
增大音量键
音量减小键
USB 接口
播放键/停止播放键
下一曲/快进键
文件夹[录音品质]选择/录音暂停/播放暂停/删除键
锁定键
耳机插孔
上一曲/快退键
菜单键
录音指示灯
LCD 显示区
挂绳孔
电池盖
内置喇叭
3--16

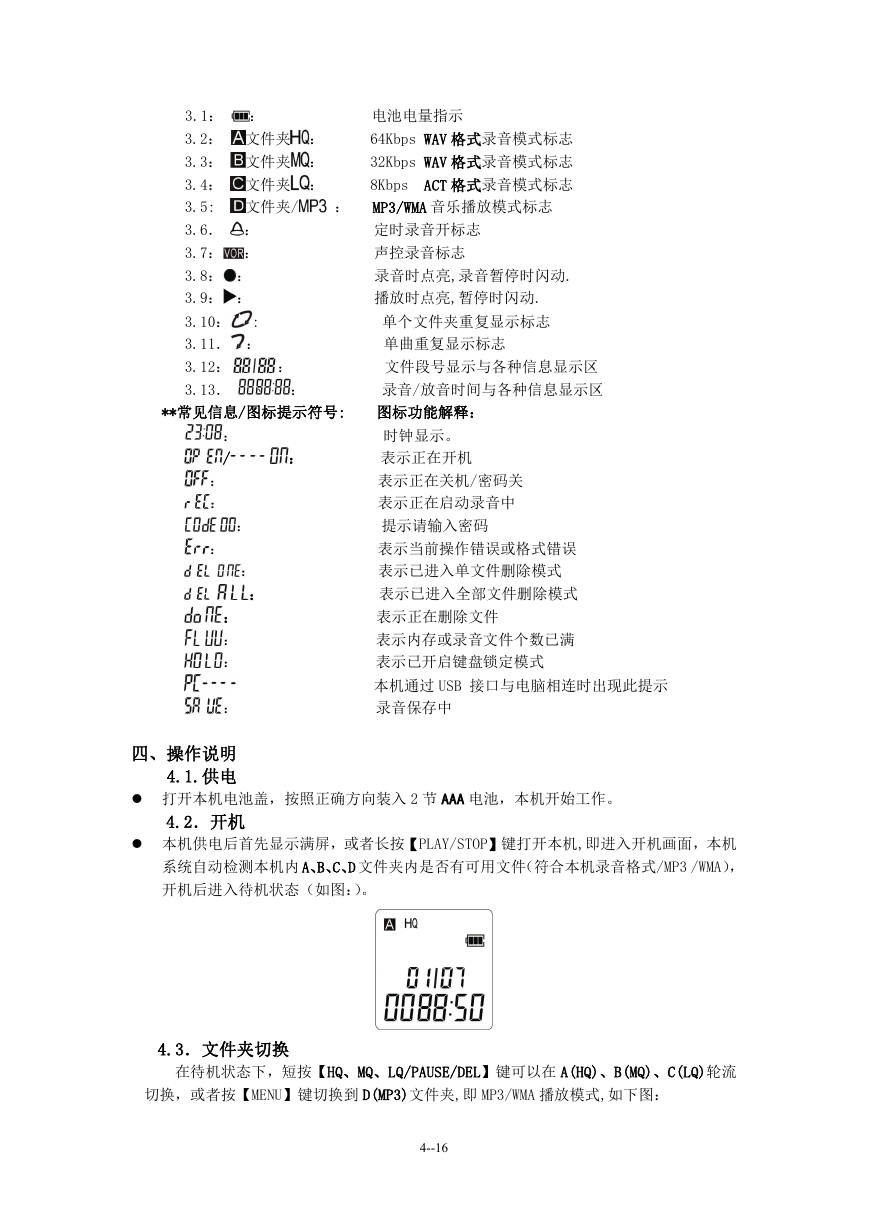

3.1： ：
3.2： 文件夹 ：
电池电量指示
64Kbps WAV 格式录音模式标志
3.3： 文件夹 ：
32Kbps WAV 格式录音模式标志
8Kbps
ACT 格式录音模式标志
： MP3/WMA 音乐播放模式标志
定时录音开标志
声控录音标志
录音时点亮,录音暂停时闪动.
播放时点亮,暂停时闪动.
单个文件夹重复显示标志
单曲重复显示标志
文件段号显示与各种信息显示区
录音/放音时间与各种信息显示区
图标功能解释：
时钟显示。
表示正在开机
表示正在关机/密码关
表示正在启动录音中
提示请输入密码
表示当前操作错误或格式错误
表示已进入单文件删除模式
表示已进入全部文件删除模式
表示正在删除文件
表示内存或录音文件个数已满
表示已开启键盘锁定模式
本机通过 USB 接口与电脑相连时出现此提示
录音保存中
3.4： 文件夹 ：
3.5: 文件夹/
3.6． ：
3.7： ：
3.8： ：
3.9： ：
3.10： :
3.11． ：
3.12：
3.13．
：
：
**常见信息/图标提示符号:
：
：
/
：
：
：
：
：
：
：
：
：
：
四、操作说明
4.1.供电
打开本机电池盖，按照正确方向装入 2 节 AAA 电池，本机开始工作。
4.2．开机
本机供电后首先显示满屏，或者长按【PLAY/STOP】键打开本机,即进入开机画面，本机
系统自动检测本机内 A、B、C、D 文件夹内是否有可用文件（符合本机录音格式/MP3 /WMA），
开机后进入待机状态（如图：）。
4.3．文件夹切换
在待机状态下，短按【HQ、MQ、LQ/PAUSE/DEL】键可以在 A(HQ)、B(MQ)、C(LQ)轮流
切换，或者按【MENU】键切换到 D(MP3)文件夹,即 MP3/WMA 播放模式,如下图：
4--16

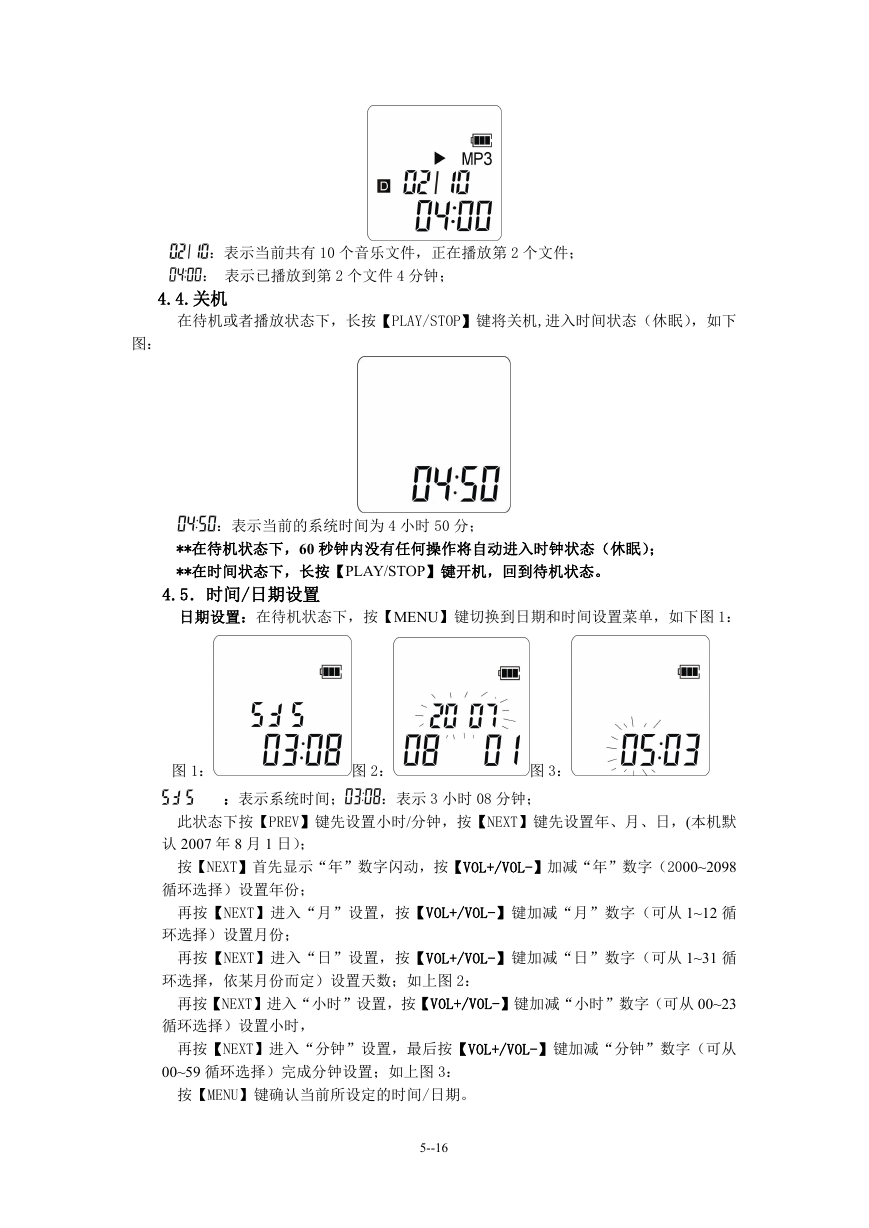

：表示当前共有 10 个音乐文件，正在播放第 2 个文件；
： 表示已播放到第 2 个文件 4 分钟；
4.4.关机
在待机或者播放状态下，长按【PLAY/STOP】键将关机,进入时间状态（休眠），如下
图：
：表示当前的系统时间为 4 小时 50 分；
**在待机状态下，60 秒钟内没有任何操作将自动进入时钟状态（休眠）；
**在时间状态下，长按【PLAY/STOP】键开机，回到待机状态。
4.5．时间/日期设置
日期设置：在待机状态下，按【MENU】键切换到日期和时间设置菜单，如下图 1：
图 1：
图 2：
图 3：
：表示系统时间；
：表示 3 小时 08 分钟；
此状态下按【PREV】键先设置小时/分钟，按【NEXT】键先设置年、月、日，(本机默
认 2007 年 8 月 1 日）；
按【NEXT】首先显示“年”数字闪动，按【VOL+/VOL-】加减“年”数字（2000~2098
循环选择）设置年份；
再按【NEXT】进入“月”设置，按【VOL+/VOL-】键加减“月”数字（可从 1~12 循
环选择）设置月份；
再按【NEXT】进入“日”设置，按【VOL+/VOL-】键加减“日”数字（可从 1~31 循
环选择，依某月份而定）设置天数；如上图 2：
再按【NEXT】进入“小时”设置，按【VOL+/VOL-】键加减“小时”数字（可从 00~23
循环选择）设置小时，
再按【NEXT】进入“分钟”设置，最后按【VOL+/VOL-】键加减“分钟”数字（可从
00~59 循环选择）完成分钟设置；如上图 3：
按【MENU】键确认当前所设定的时间/日期。
5--16
**如果设置了数值而没有按确认键，30 秒后则退出当前设置，设置无效；
**在菜单设置状态下，若 30 秒内没有按键操作则自动退出菜单设置；
**在菜单设置/或 D 文件夹状态下，可按【HQ、MQ、LQ/PAUSE/DEL】键切换至录音文
件夹“A(HQ)、B(MQ)、C(LQ)”中。
4.6．MP3/WMA 音乐播放功能
本机支持 MP3/WMA 音乐播放功能,请用户把音乐文件下载到本机 D 文件夹内(不能下
载到其它文件夹中或根目录中,否则不能检测到音乐文件),下载完毕后,按【MENU】键
退出 USB 功能,返回到待机状态,再短按【MENU】键切换至 D 文件夹(MP3 播放模式),
如下图：
：表示当前共有 10 个音乐文件，正在播放第 2 个文件；
： 表示已播放第 2 个文件 4 分钟； ：表示单曲重复播放； ：表示文件夹内
循环重复播放。
按【PLAY/STOP】键开始播放, 在播放中短按【HQ、MQ、LQ/PAUSE/DEL】键暂停播放;暂
停状态短按【HQ、MQ、LQ/PAUSE/DEL】键继续播放.在播放过程中或者暂停状态短按
【PLAY/STOP】键停止播放, 长按【PLAY/STOP】键关机。
在播放过程中短按【PREV】/【NEXT】选择曲目;长按【PREV】/【NEXT】执行此曲目快进
快退操作；短按【MENU】键选择单曲重复/文件夹重复/或正常播放。
按【VOL+/VOL-】键使音量增大或减少；
在播放过程中长按【REC/STOP】键进行录音；
在播放过程中短按【REC/STOP】键一次选择 A 点（如下图 1：），再短按【REC/STOP】键
一次选择 B 点（如下图 2），此时执行 A-B 重复播放.在 A-B 重复播放中短按【REC/STOP】
键退出 AB 重复播放（AB 重复 50 次后自动退出此功能）。
图 1：
图 2：
五．录音
选择录音方式：
内置麦克风录音
外接麦克风录音
线路录音
电话录音
5.1. 内置麦克风录音：
在待机状态下，选定 A、B、C 文件夹后，长按（两秒）【REC/STOP】键开始录音，
录音状态指示灯点亮，LCD 显示“ ”后即进入录音状态， LCD 显示如下图：
6--16

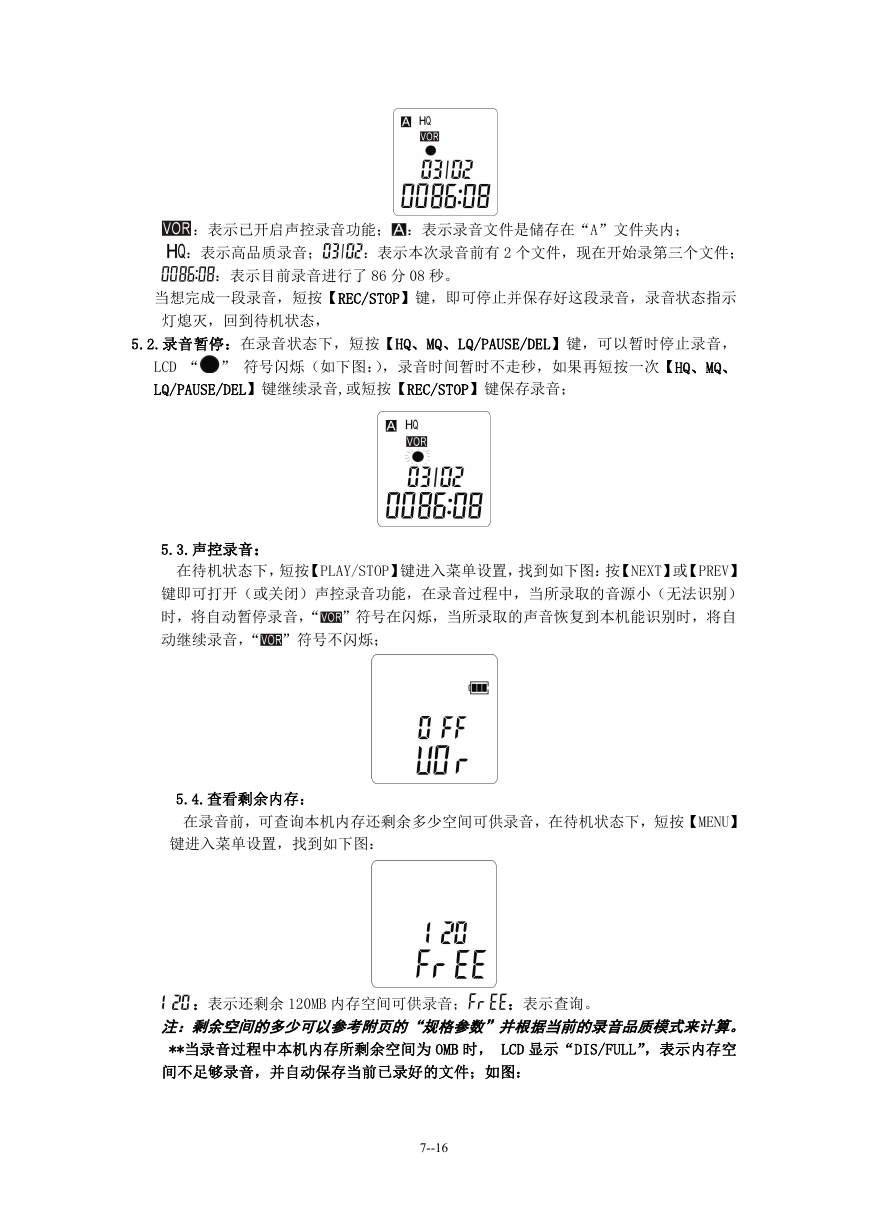

：表示已开启声控录音功能； ：表示录音文件是储存在“A”文件夹内；
：表示高品质录音；
：表示本次录音前有 2 个文件，现在开始录第三个文件；
：表示目前录音进行了 86 分 08 秒。
当想完成一段录音，短按【REC/STOP】键，即可停止并保存好这段录音，录音状态指示
灯熄灭，回到待机状态，
5.2.录音暂停：在录音状态下，短按【HQ、MQ、LQ/PAUSE/DEL】键，可以暂时停止录音，
LCD “ ” 符号闪烁（如下图：），录音时间暂时不走秒，如果再短按一次【HQ、MQ、
LQ/PAUSE/DEL】键继续录音,或短按【REC/STOP】键保存录音；
5.3.声控录音：
在待机状态下，短按【PLAY/STOP】键进入菜单设置，找到如下图：按【NEXT】或【PREV】
键即可打开（或关闭）声控录音功能，在录音过程中，当所录取的音源小（无法识别）
时，将自动暂停录音，“ ”符号在闪烁，当所录取的声音恢复到本机能识别时，将自
动继续录音，“ ”符号不闪烁；
5.4.查看剩余内存：
在录音前，可查询本机内存还剩余多少空间可供录音，在待机状态下，短按【MENU】
键进入菜单设置，找到如下图：
：表示还剩余 120MB 内存空间可供录音；
：表示查询。
注：剩余空间的多少可以参考附页的“规格参数”并根据当前的录音品质模式来计算。
**当录音过程中本机内存所剩余空间为 OMB 时， LCD 显示“DIS/FULL”，表示内存空
间不足够录音，并自动保存当前已录好的文件；如图：
7--16
5.5.外接麦克风录音
将随机配送的外置麦克风插头插进本机【MIC】插口内,在待机状态下，选定 A、B、
C 文件夹后，长按（两秒）【REC/STOP】键开始录音;录音方法同内置麦克风录音。
5.6.线路录音
将随机配送的转录线一头插进本机【MIC】插口内,另一端插入外设的输出插口,在待
机状态下，选定 A、B、C 文件夹后，长按（两秒）【REC/STOP】键开始录音;录音
方法同内置麦克风录音。
**录音前请先调整好外部设备的输出信号的大小,以达到较好的录音品质.
5.7.电话录音
首先将电话输入线(或电话听筒线)接到接驳器，用随机配送的电话线将电话机与接
驳器连接好，用转录线一头插进接驳器，另一头插进本机【MIC】插口内，录音方法
同内置麦克风录音，如图：
**本机配送的接驳器是万能接驳器，带有大小头，请用户在接线时区分大小头进行使
用
5.8．定时录音：
定时录音是指以当前系统时间为准，设定好将要进行录音的时间，和录音的长度（以
分钟计算）；在待机状态或关机（睡眠）下，本机会在设定的时间进行录音，当录到
设定好的长度后自动保存好录音；定时录音品质的选择方法：例如，在关机前选定
“A”文件夹后关机，到时启动定时录音后就是录“A”文件夹（高品质），就是指定
时录音所启动的文件夹是关机前所选定（如果是 D 文件夹，定时录音启动是 A 文件
夹）的那个文件夹。设置方法：短按【MENU】键进入菜单设置，首先设置好将要进
行录音的时间，按【MENU】键切换到（如下图）界面：
8--16
