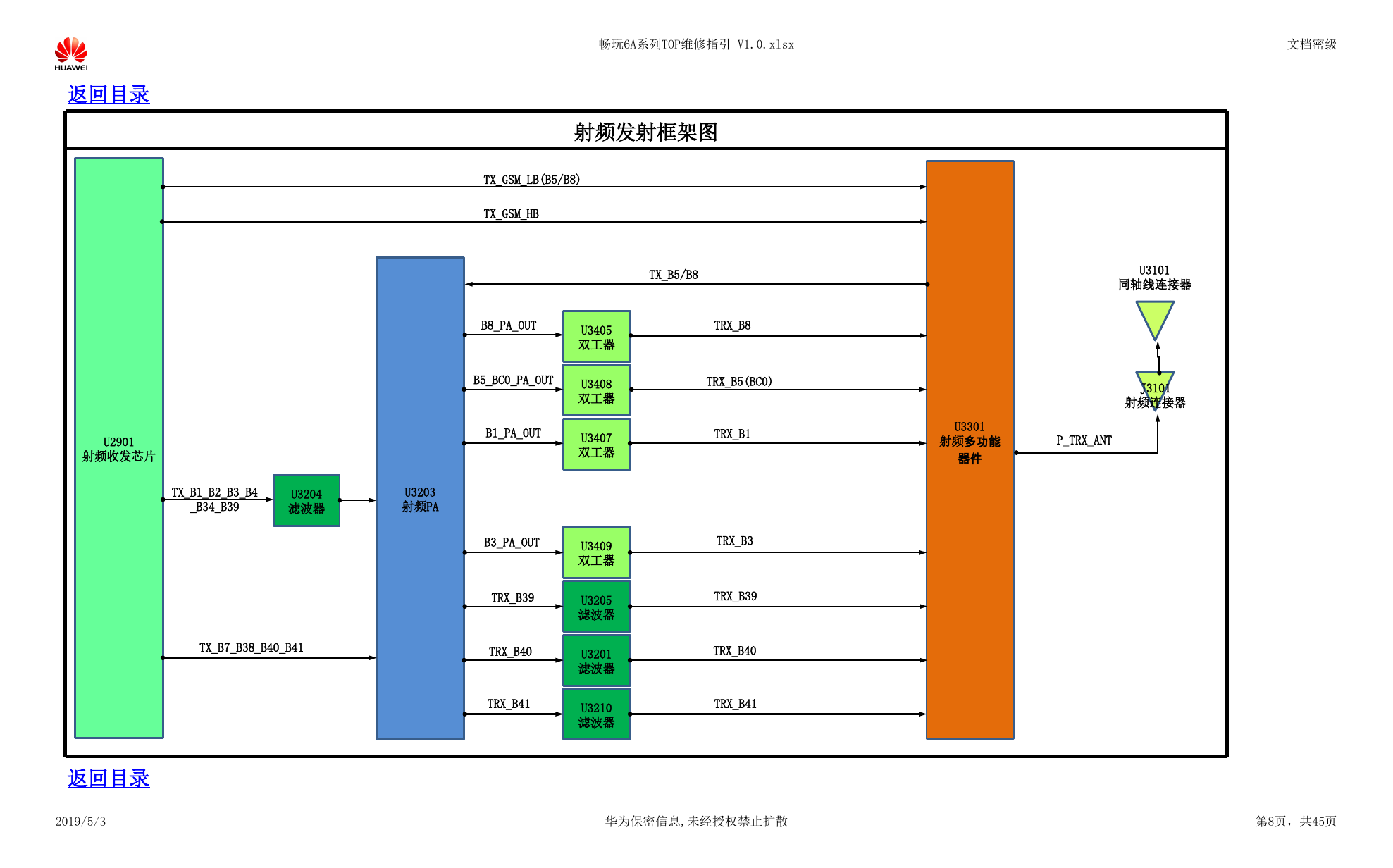

返回目录 畅玩6A系列TOP维修指引 V1.0.xlsx 文档密级 射频发射框架图 TX_GSM_LB(B5/B8) TX_GSM_HB TX_B5/B8 B8_PA_OUT B5_BC0_PA_OUT B1_PA_OUT B3_PA_OUT TRX_B39 TRX_B40 TRX_B41 U3405 双工器 U3408 双工器 U3407 双工器 U3409 双工器 U3205 滤波器 U3201 滤波器 U3210 滤波器 TRX_B8 TRX_B5(BC0) TRX_B1 TRX_B3 TRX_B39 TRX_B40 TRX_B41 U3101 同轴线连接器 J3101 射频连接器 P_TRX_ANT U3301 射频多功能 器件 华为保密信息,未经授权禁止扩散 第8页，共45页 U2901 射频收发芯片 TX_B1_B2_B3_B4 _B34_B39 U3204 滤波器 U3203 射频PA TX_B7_B38_B40_B41 返回目录 2019/5/3
