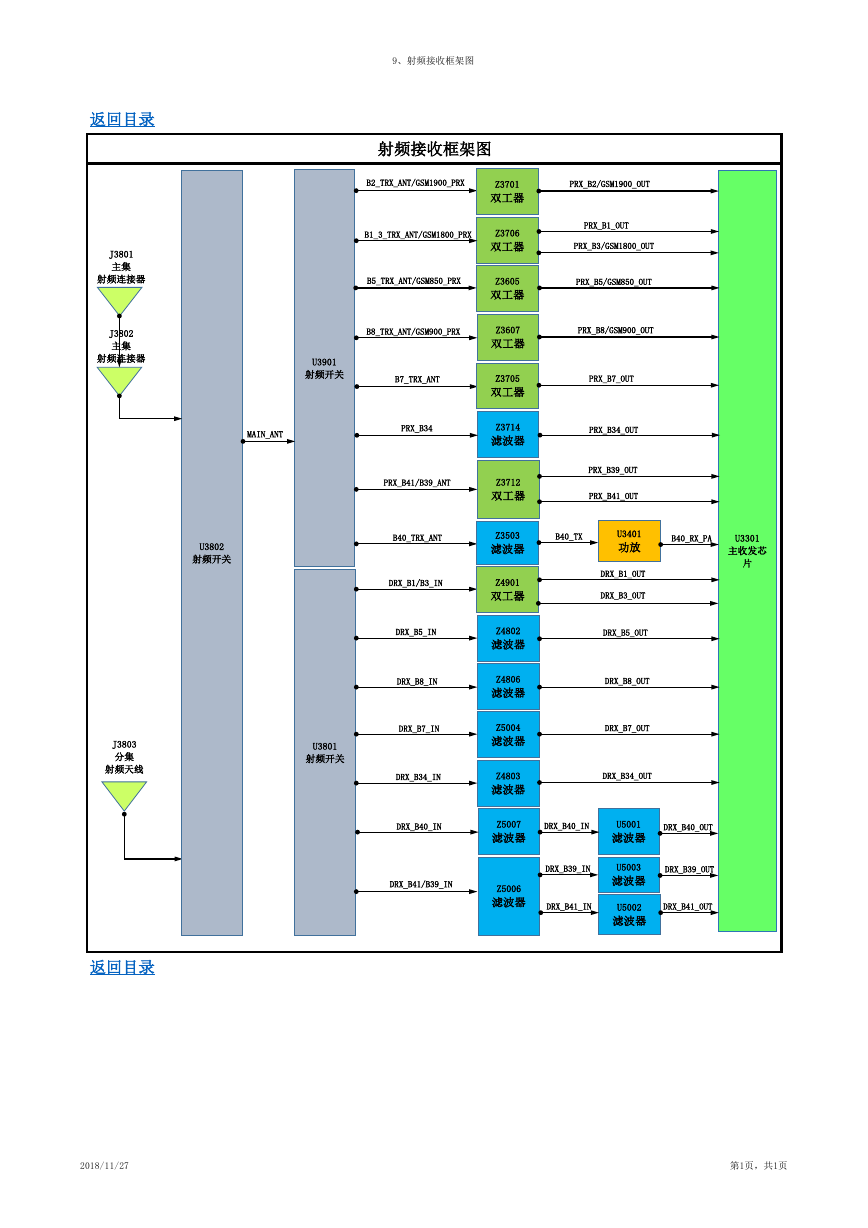

9、射频接收框架图 射频接收框架图 B2_TRX_ANT/GSM1900_PRX B1_3_TRX_ANT/GSM1800_PRX B5_TRX_ANT/GSM850_PRX B8_TRX_ANT/GSM900_PRX B7_TRX_ANT PRX_B34 PRX_B41/B39_ANT B40_TRX_ANT DRX_B1/B3_IN DRX_B5_IN DRX_B8_IN DRX_B7_IN DRX_B34_IN DRX_B40_IN DRX_B41/B39_IN Z3701 双工器 Z3706 双工器 Z3605 双工器 Z3607 双工器 Z3705 双工器 Z3714 滤波器 Z3712 双工器 Z3503 滤波器 Z4901 双工器 Z4802 滤波器 Z4806 滤波器 Z5004 滤波器 Z4803 滤波器 Z5007 滤波器 Z5006 滤波器 PRX_B2/GSM1900_OUT PRX_B1_OUT PRX_B3/GSM1800_OUT PRX_B5/GSM850_OUT PRX_B8/GSM900_OUT B40_TX PRX_B7_OUT PRX_B34_OUT PRX_B39_OUT PRX_B41_OUT U3401 功放 DRX_B1_OUT DRX_B3_OUT DRX_B5_OUT DRX_B8_OUT DRX_B7_OUT DRX_B34_OUT B40_RX_PA U3301 主收发芯 片 DRX_B40_IN DRX_B39_IN DRX_B41_IN U5001 滤波器 U5003 滤波器 U5002 滤波器 DRX_B40_OUT DRX_B39_OUT DRX_B41_OUT 返回目录 J3801 主集 射频连接器 J3802 主集 射频连接器 U3901 射频开关 MAIN_ANT U3802 射频开关 J3803 分集 射频天线 U3801 射频开关 返回目录 2018/11/27 第1页，共1页
