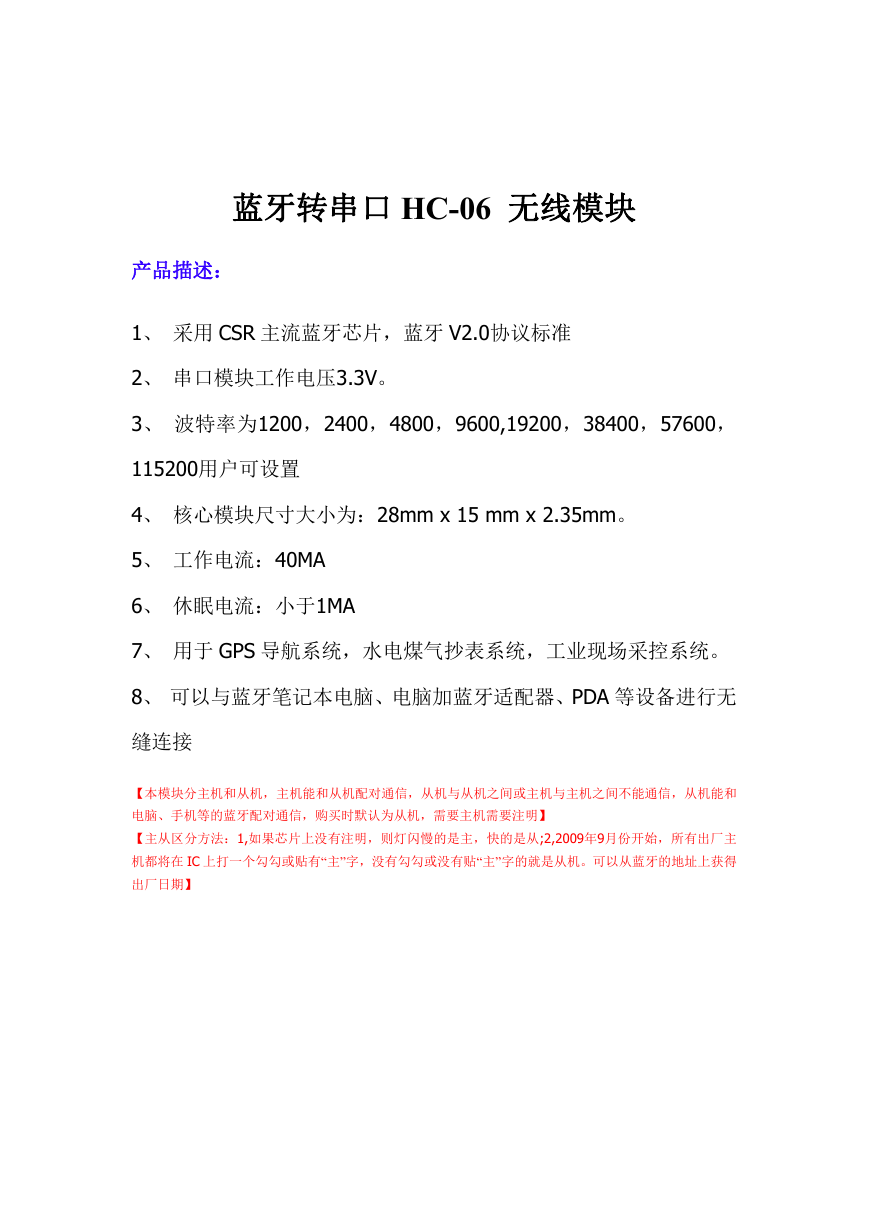

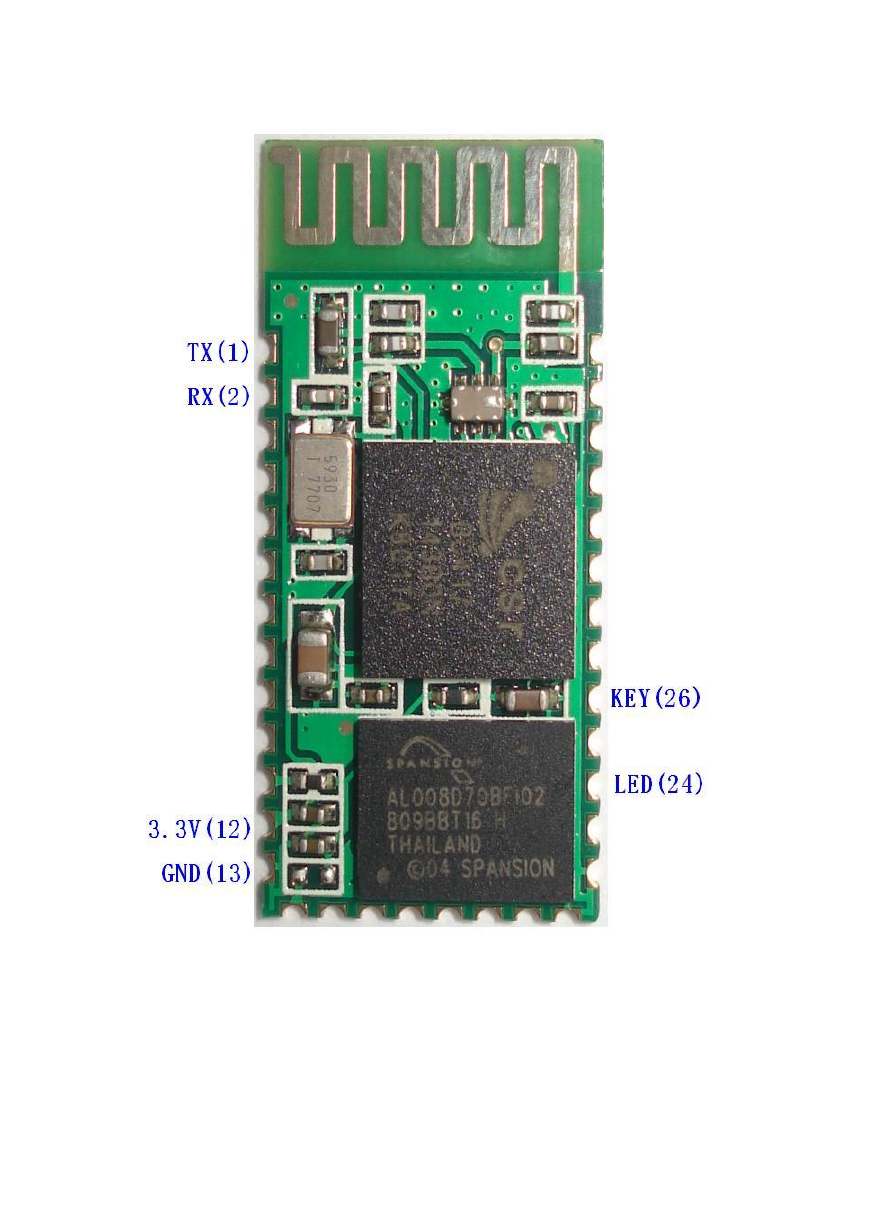

蓝牙转串口 HC-06 无线模块产品描述： 1、采用 CSR 主流蓝牙芯片，蓝牙 V2.0协议标准 2、串口模块工作电压3.3V。 3、波特率为1200，2400，4800，9600,19200，38400，57600， 115200用户可设置 4、核心模块尺寸大小为：28mm x 15 mm x 2.35mm。 5、工作电流：40MA 6、休眠电流：小于1MA 7、用于 GPS 导航系统，水电煤气抄表系统，工业现场采控系统。 8、可以与蓝牙笔记本电脑、电脑加蓝牙适配器、PDA 等设备进行无缝连接【本模块分主机和从机，主机能和从机配对通信，从机与从机之间或主机与主机之间不能通信，从机能和电脑、手机等的蓝牙配对通信，购买时默认为从机，需要主机需要注明】【主从区分方法：1,如果芯片上没有注明，则灯闪慢的是主，快的是从;2,2009年9月份开始，所有出厂主机都将在 IC 上打一个勾勾或贴有“主”字，没有勾勾或没有贴“主”字的就是从机。可以从蓝牙的地址上获得出厂日期】

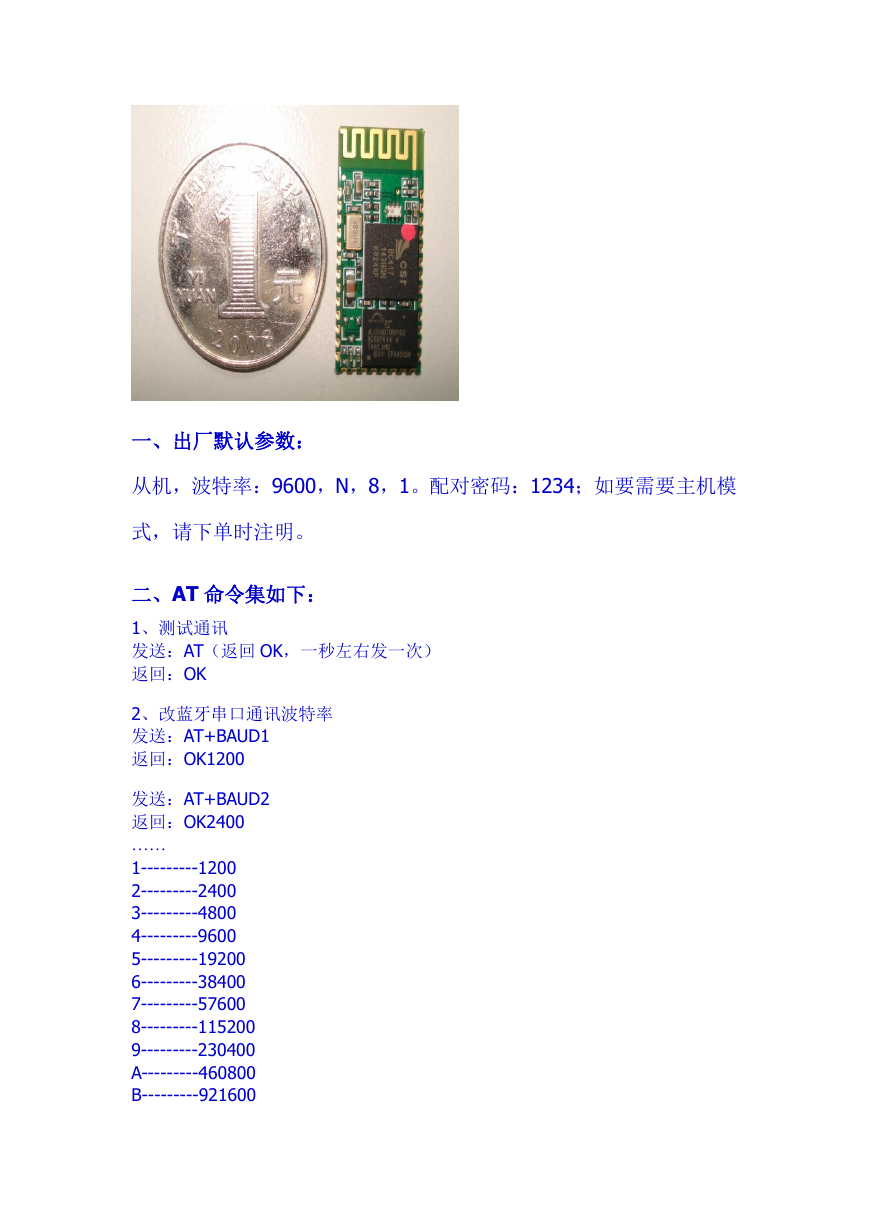

一、出厂默认参数：从机，波特率：9600，N，8，1。配对密码：1234；如要需要主机模式，请下单时注明。二、AT 命令集如下： 1、测试通讯发送：AT（返回 OK，一秒左右发一次）返回：OK 2、改蓝牙串口通讯波特率发送：AT+BAUD1 返回：OK1200 发送：AT+BAUD2 返回：OK2400 …… 1---------1200 2---------2400 3---------4800 4---------9600 5---------19200 6---------38400 7---------57600 8---------115200 9---------230400 A---------460800 B---------921600

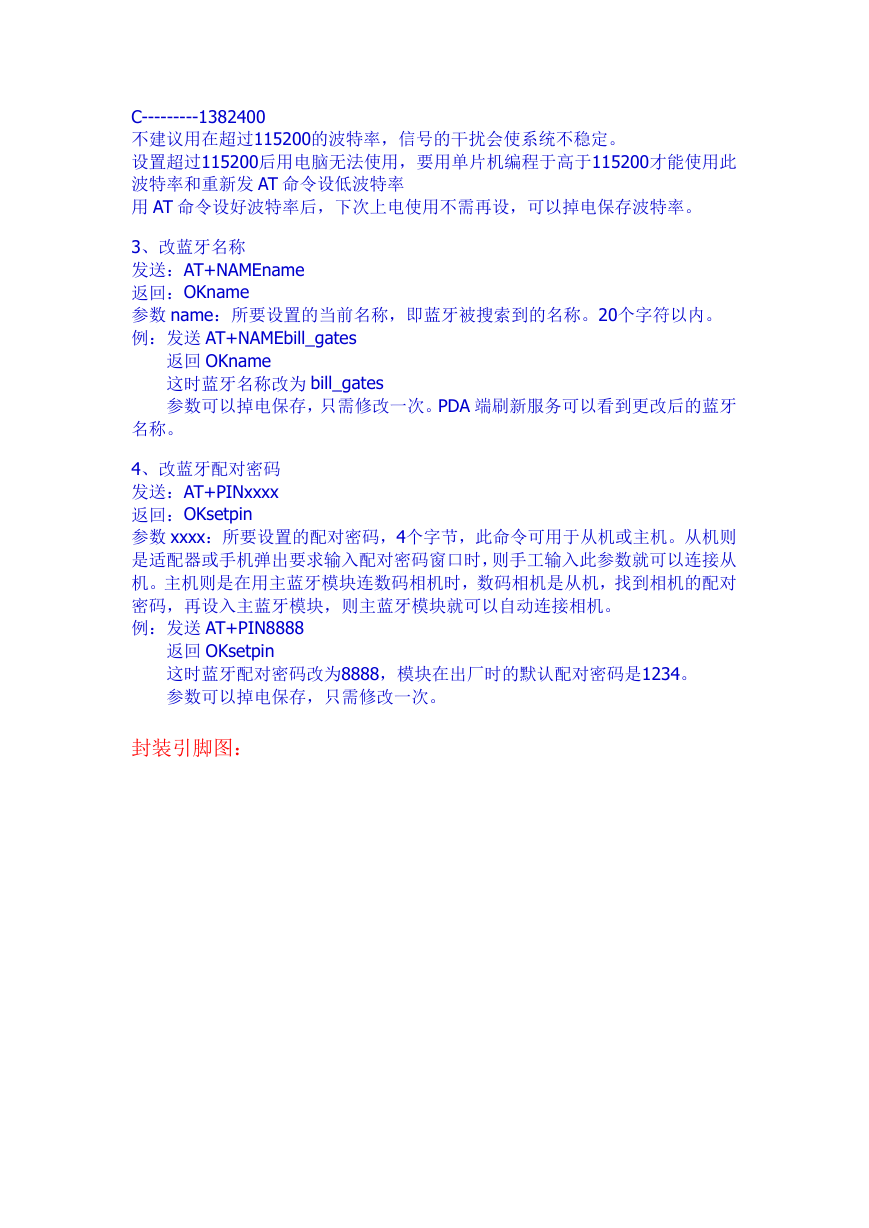

C---------1382400 不建议用在超过115200的波特率，信号的干扰会使系统不稳定。设置超过115200后用电脑无法使用，要用单片机编程于高于115200才能使用此波特率和重新发 AT 命令设低波特率用 AT 命令设好波特率后，下次上电使用不需再设，可以掉电保存波特率。 3、改蓝牙名称发送：AT+NAMEname 返回：OKname 参数 name：所要设置的当前名称，即蓝牙被搜索到的名称。20个字符以内。例：发送 AT+NAMEbill_gates 返回 OKname 这时蓝牙名称改为 bill_gates 参数可以掉电保存，只需修改一次。PDA 端刷新服务可以看到更改后的蓝牙名称。 4、改蓝牙配对密码发送：AT+PINxxxx 返回：OKsetpin 参数 xxxx：所要设置的配对密码，4个字节，此命令可用于从机或主机。从机则是适配器或手机弹出要求输入配对密码窗口时，则手工输入此参数就可以连接从机。主机则是在用主蓝牙模块连数码相机时，数码相机是从机，找到相机的配对密码，再设入主蓝牙模块，则主蓝牙模块就可以自动连接相机。例：发送 AT+PIN8888 返回 OKsetpin 这时蓝牙配对密码改为8888，模块在出厂时的默认配对密码是1234。参数可以掉电保存，只需修改一次。封装引脚图：

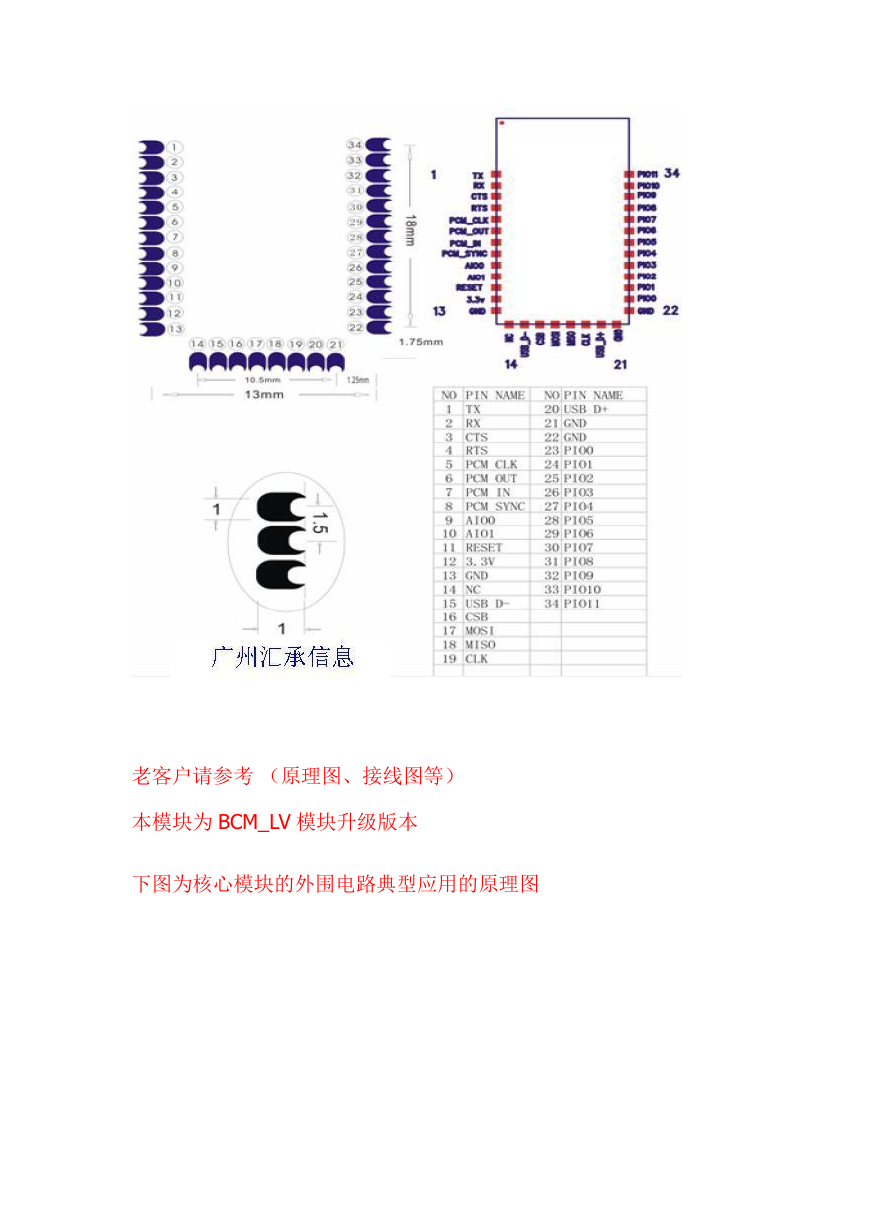

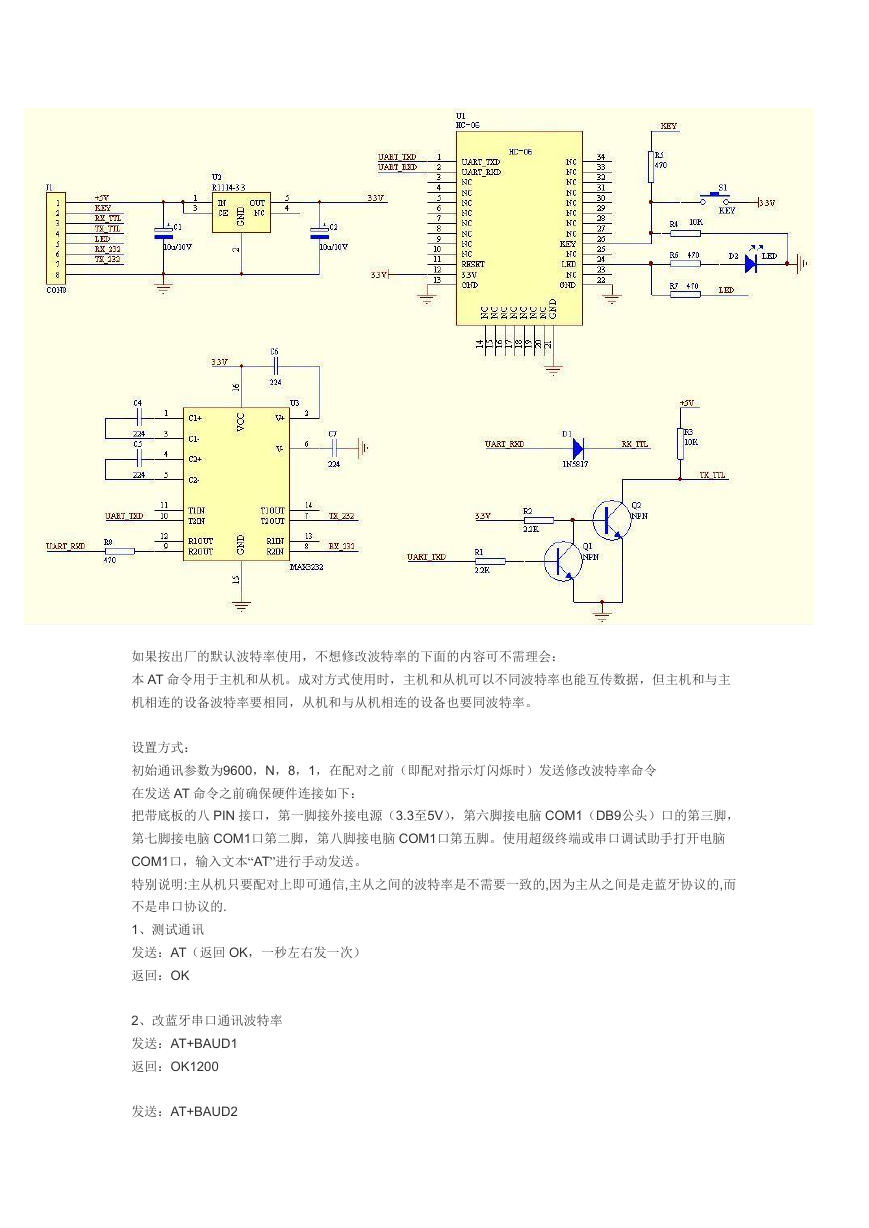

老客户请参考（原理图、接线图等）本模块为 BCM_LV 模块升级版本下图为核心模块的外围电路典型应用的原理图

如果按出厂的默认波特率使用，不想修改波特率的下面的内容可不需理会：本 AT 命令用于主机和从机。成对方式使用时，主机和从机可以不同波特率也能互传数据，但主机和与主机相连的设备波特率要相同，从机和与从机相连的设备也要同波特率。设置方式：初始通讯参数为9600，N，8，1，在配对之前（即配对指示灯闪烁时）发送修改波特率命令在发送 AT 命令之前确保硬件连接如下：把带底板的八 PIN 接口，第一脚接外接电源（3.3至5V），第六脚接电脑 COM1（DB9公头）口的第三脚，第七脚接电脑 COM1口第二脚，第八脚接电脑 COM1口第五脚。使用超级终端或串口调试助手打开电脑 COM1口，输入文本“AT”进行手动发送。特别说明:主从机只要配对上即可通信,主从之间的波特率是不需要一致的,因为主从之间是走蓝牙协议的,而不是串口协议的. 1、测试通讯发送：AT（返回 OK，一秒左右发一次）返回：OK 2、改蓝牙串口通讯波特率发送：AT+BAUD1 返回：OK1200 发送：AT+BAUD2

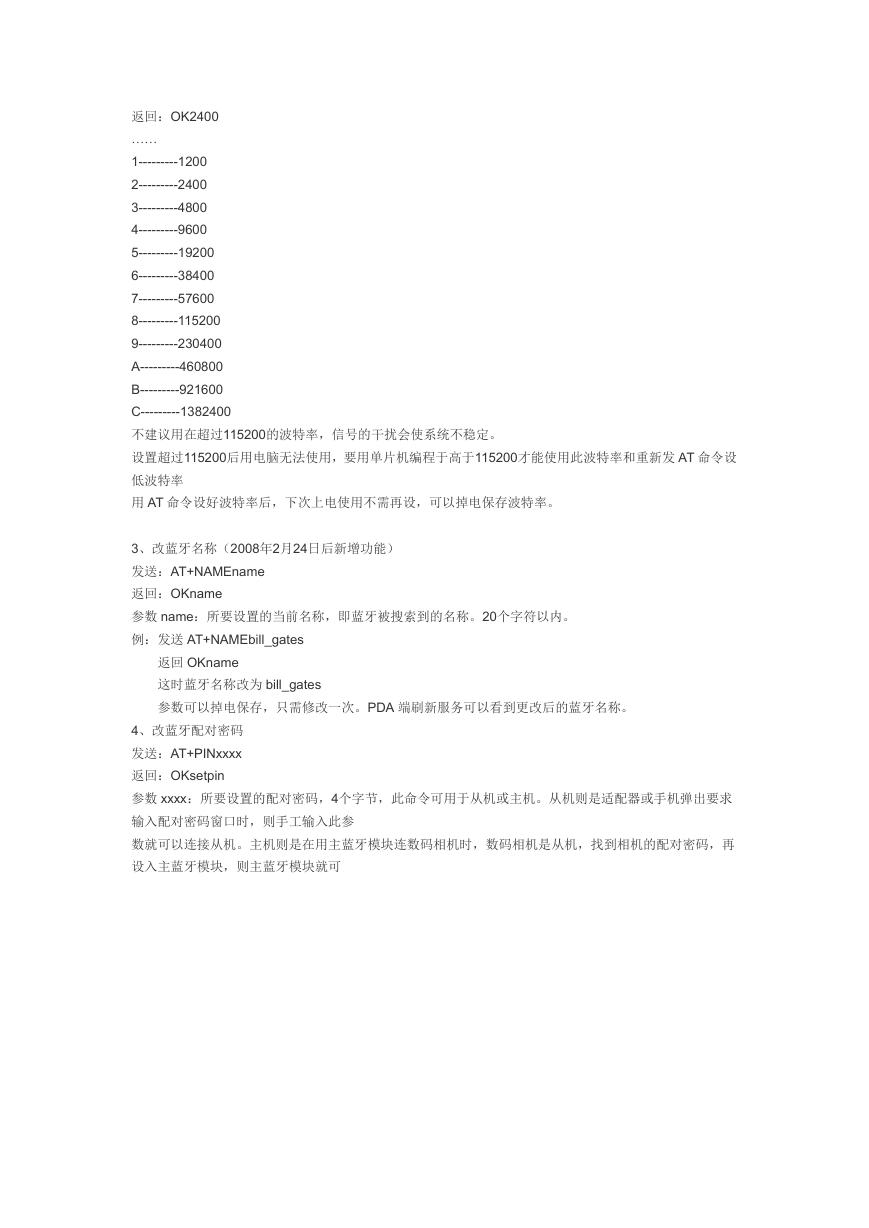

返回：OK2400 …… 1---------1200 2---------2400 3---------4800 4---------9600 5---------19200 6---------38400 7---------57600 8---------115200 9---------230400 A---------460800 B---------921600 C---------1382400 不建议用在超过115200的波特率，信号的干扰会使系统不稳定。设置超过115200后用电脑无法使用，要用单片机编程于高于115200才能使用此波特率和重新发 AT 命令设低波特率用 AT 命令设好波特率后，下次上电使用不需再设，可以掉电保存波特率。 3、改蓝牙名称（2008年2月24日后新增功能）发送：AT+NAMEname 返回：OKname 参数 name：所要设置的当前名称，即蓝牙被搜索到的名称。20个字符以内。例：发送 AT+NAMEbill_gates 返回 OKname 这时蓝牙名称改为 bill_gates 参数可以掉电保存，只需修改一次。PDA 端刷新服务可以看到更改后的蓝牙名称。 4、改蓝牙配对密码发送：AT+PINxxxx 返回：OKsetpin 参数 xxxx：所要设置的配对密码，4个字节，此命令可用于从机或主机。从机则是适配器或手机弹出要求输入配对密码窗口时，则手工输入此参数就可以连接从机。主机则是在用主蓝牙模块连数码相机时，数码相机是从机，找到相机的配对密码，再设入主蓝牙模块，则主蓝牙模块就可
