    JB-QG-LD188EL 火灾报警控制器(联动型) 安装使用说明书 北北京京利利达达华华信信电电子子有有限限公公司司 BBEEIIJJIINNGG LLEEAADDEERR HHUUAAXXIINN EELLEECCTTRROONNIICCSS CCOO..,, LLTTDD..
    JB-QG-LD188EL 安装使用说明书 版本：V1.02 目录 第一章 概述 ...................................................................................................................................................... 4 1.1 火灾报警控制器（联动型）简介 ................................................................................................................... 4 1.2 性能综述 ........................................................................................................................................................... 4 1.2.1 系统容量 .................................................................................................................................................. 4 1.2.2 环形网络 .................................................................................................................................................. 4 1.2.3 对外通讯接口 .......................................................................................................................................... 4 1.2.4 编程配置数据 .......................................................................................................................................... 5 1.2.5 黑匣子功能 .............................................................................................................................................. 5 1.2.6 运行可靠性 .............................................................................................................................................. 5 1.2.7 用户操作权限等级 .................................................................................................................................. 5 第二章 技术指标和结构 ..................................................................................................................................... 6 2.1 技术指标 .......................................................................................................................................................... 6 2.2 JB-QG-LD188EL 火灾报警控制器（联动型）结构 ........................................................................................ 7 2.2.1 LD188EL火灾报警控制器结构说明 ....................................................................................................... 7 2.2.2 控制器内部配置 ...................................................................................................................................... 7 2.3 LD6901EL 联动控制盘结构............................................................................................................................ 10 2.3.1 LD6901EL联动控制盘面板说明 ........................................................................................................... 10 2.3.2 LD6901EL联动控制盘结构和端子说明 ............................................................................................... 11 2.4 LD5801E 联动电源面板 ................................................................................................................................. 12 第三章 安装和调试 ........................................................................................................................................... 13 3.1 布线要求 ....................................................................................................................................................... 13 3.2 火灾报警控制器检查 ................................................................................................................................... 13 3.2.1通电前检查 ............................................................................................................................................. 13 3.2.2开机检查 ................................................................................................................................................. 13 3.3 接线与调试 ................................................................................................................................................... 13 第四章 用户使用操作说明 ................................................................................................................................ 15 4.1 开关机和自检 ................................................................................................................................................ 15 4.2 监控状态 ......................................................................................................................................................... 16 4.3 操作等级和密码输入 .................................................................................................................................... 16 4.4 复位操作 ........................................................................................................................................................ 17 4.5 消音操作 ........................................................................................................................................................ 17 4.6 快捷键和常用功能操作 ................................................................................................................................. 17 4.7 一般事件信息处理 ........................................................................................................................................ 18 4.7.1 火警事件处理 ........................................................................................................................................ 18 4.7.2 监管事件处理 ........................................................................................................................................ 20 4.7.3 故障事件处理 ........................................................................................................................................ 21 4.7.4 屏蔽事件处理 ........................................................................................................................................ 21 4.8 状态信息 ........................................................................................................................................................ 21 1 - - 北京利达华信电子有限公司

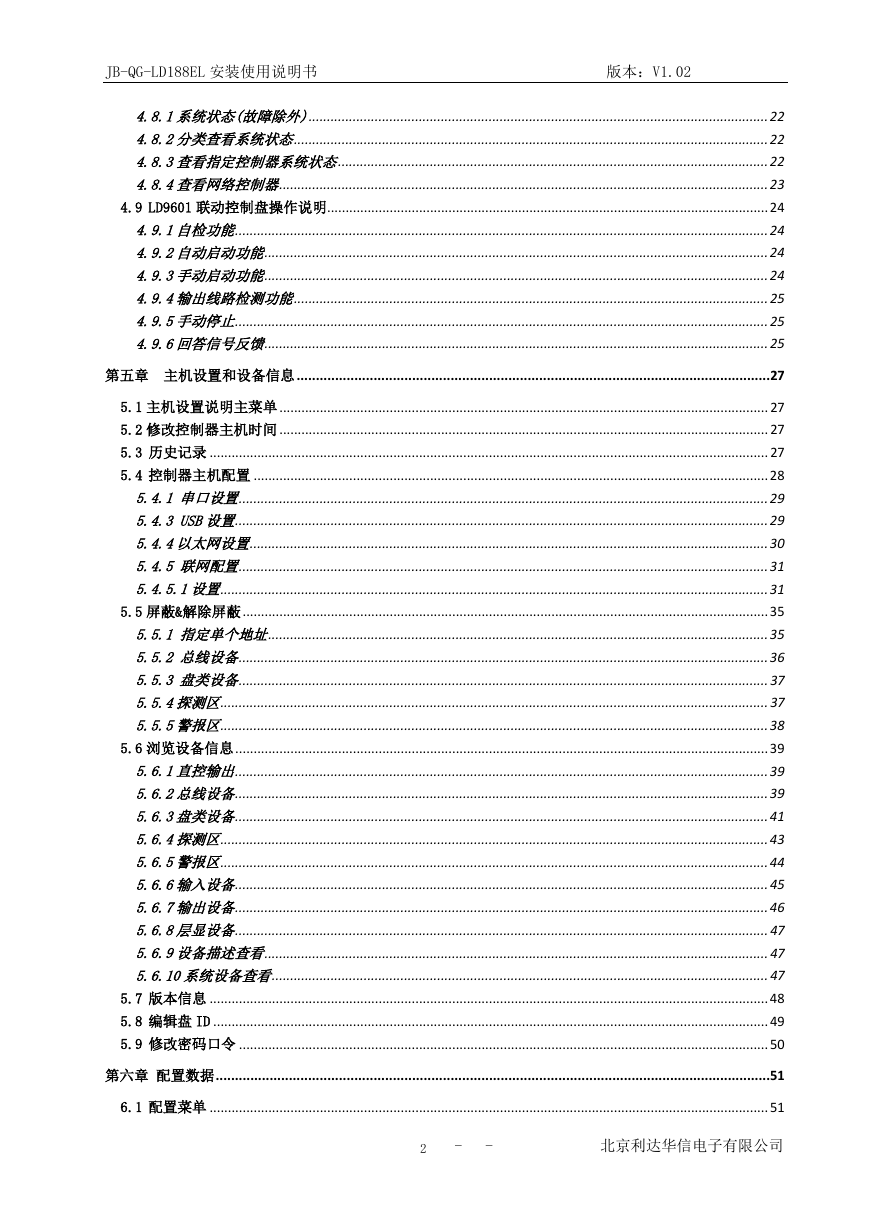

    JB-QG-LD188EL 安装使用说明书 版本：V1.02 4.8.1系统状态(故障除外) ............................................................................................................................. 22 4.8.2分类查看系统状态 ................................................................................................................................. 22 4.8.3查看指定控制器系统状态 ..................................................................................................................... 22 4.8.4查看网络控制器 ..................................................................................................................................... 23 4.9 LD9601 联动控制盘操作说明........................................................................................................................ 24 4.9.1自检功能 ................................................................................................................................................. 24 4.9.2自动启动功能 ......................................................................................................................................... 24 4.9.3手动启动功能 ......................................................................................................................................... 24 4.9.4输出线路检测功能 ................................................................................................................................. 25 4.9.5手动停止 ................................................................................................................................................. 25 4.9.6回答信号反馈 ......................................................................................................................................... 25 第五章 主机设置和设备信息 ........................................................................................................................... 27 5.1 主机设置说明主菜单 ..................................................................................................................................... 27 5.2 修改控制器主机时间 ..................................................................................................................................... 27 5.3 历史记录 ........................................................................................................................................................ 27 5.4 控制器主机配置 ............................................................................................................................................ 28 5.4.1 串口设置 ................................................................................................................................................ 29 5.4.3 USB设置 ................................................................................................................................................. 29 5.4.4以太网设置 ............................................................................................................................................. 30 5.4.5 联网配置 ................................................................................................................................................ 31 5.4.5.1设置 ..................................................................................................................................................... 31 5.5 屏蔽&解除屏蔽 ............................................................................................................................................... 35 5.5.1 指定单个地址 ........................................................................................................................................ 35 5.5.2 总线设备 ................................................................................................................................................ 36 5.5.3 盘类设备 ................................................................................................................................................ 37 5.5.4探测区 ..................................................................................................................................................... 37 5.5.5警报区 ..................................................................................................................................................... 38 5.6 浏览设备信息 ................................................................................................................................................. 39 5.6.1直控输出 ................................................................................................................................................. 39 5.6.2总线设备 ................................................................................................................................................. 39 5.6.3盘类设备 ................................................................................................................................................. 41 5.6.4探测区 ..................................................................................................................................................... 43 5.6.5警报区 ..................................................................................................................................................... 44 5.6.6输入设备 ................................................................................................................................................. 45 5.6.7输出设备 ................................................................................................................................................. 46 5.6.8层显设备 ................................................................................................................................................. 47 5.6.9设备描述查看 ......................................................................................................................................... 47 5.6.10系统设备查看 ....................................................................................................................................... 47 5.7 版本信息 ........................................................................................................................................................ 48 5.8 编辑盘 ID ....................................................................................................................................................... 49 5.9 修改密码口令 ................................................................................................................................................ 50 第六章 配置数据 ................................................................................................................................................51 6.1 配置菜单 ........................................................................................................................................................ 51 2 - - 北京利达华信电子有限公司

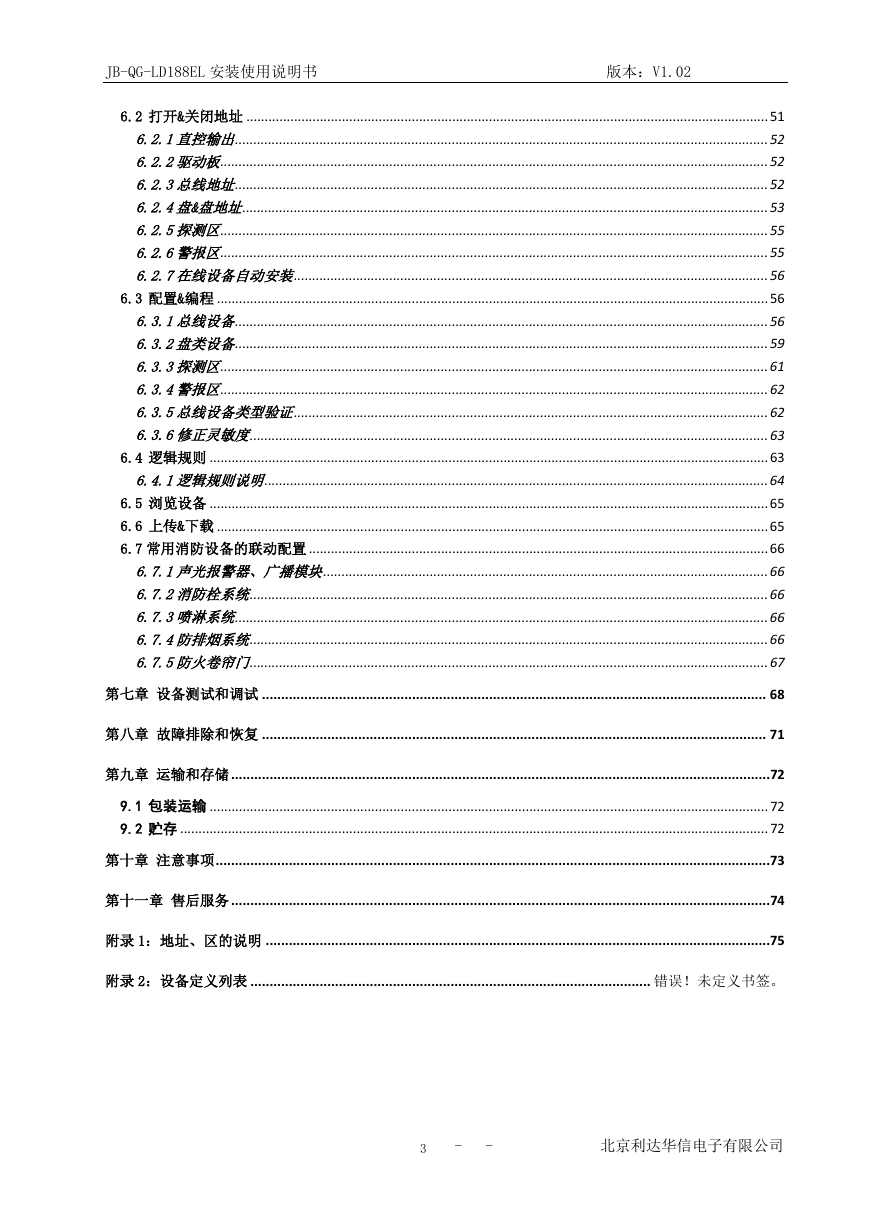

    JB-QG-LD188EL 安装使用说明书 版本：V1.02 6.2 打开&关闭地址 .............................................................................................................................................. 51 6.2.1直控输出 ................................................................................................................................................. 52 6.2.2驱动板 ..................................................................................................................................................... 52 6.2.3总线地址 ................................................................................................................................................. 52 6.2.4盘&盘地址 ............................................................................................................................................... 53 6.2.5探测区 ..................................................................................................................................................... 55 6.2.6警报区 ..................................................................................................................................................... 55 6.2.7在线设备自动安装 ................................................................................................................................. 56 6.3 配置&编程 ...................................................................................................................................................... 56 6.3.1总线设备 ................................................................................................................................................. 56 6.3.2盘类设备 ................................................................................................................................................. 59 6.3.3探测区 ..................................................................................................................................................... 61 6.3.4警报区 ..................................................................................................................................................... 62 6.3.5总线设备类型验证 ................................................................................................................................. 62 6.3.6修正灵敏度 ............................................................................................................................................. 63 6.4 逻辑规则 ........................................................................................................................................................ 63 6.4.1逻辑规则说明 ......................................................................................................................................... 64 6.5 浏览设备 ........................................................................................................................................................ 65 6.6 上传&下载 ...................................................................................................................................................... 65 6.7 常用消防设备的联动配置 ............................................................................................................................. 66 6.7.1声光报警器、广播模块 ......................................................................................................................... 66 6.7.2消防栓系统 ............................................................................................................................................. 66 6.7.3喷淋系统 ................................................................................................................................................. 66 6.7.4防排烟系统 ............................................................................................................................................. 66 6.7.5防火卷帘门 ............................................................................................................................................. 67 第七章 设备测试和调试 ................................................................................................................................... 68 第八章 故障排除和恢复 ................................................................................................................................... 71 第九章 运输和存储 ............................................................................................................................................ 72 9.1 包装运输 ........................................................................................................................................................ 72 9.2 贮存 ................................................................................................................................................................ 72 第十章 注意事项 ................................................................................................................................................73 第十一章 售后服务 ............................................................................................................................................ 74 附录 1：地址、区的说明 ...................................................................................................................................75 附录 2：设备定义列表 ........................................................................................................ 错误！未定义书签。 3 - - 北京利达华信电子有限公司

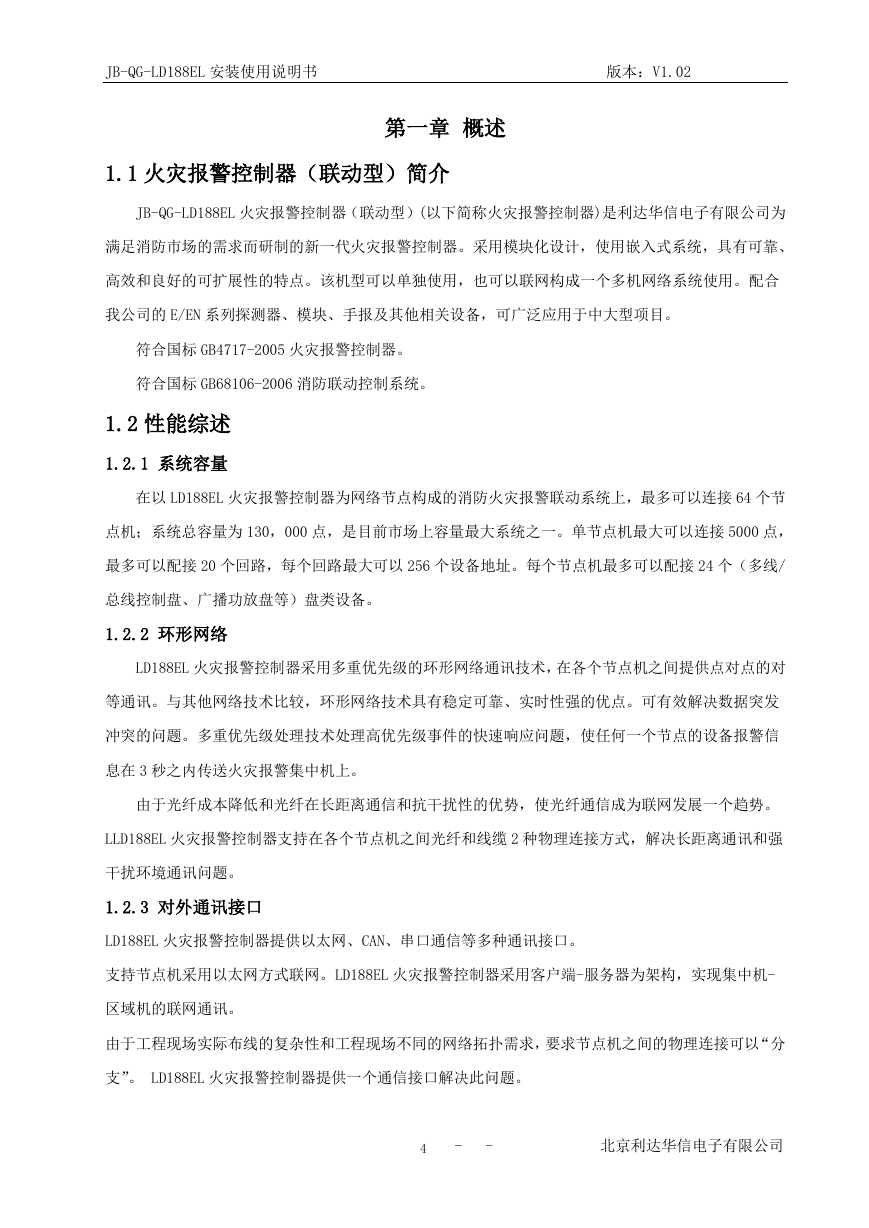

    JB-QG-LD188EL 安装使用说明书 版本：V1.02 1.1 火灾报警控制器（联动型）简介 第一章 概述 JB-QG-LD188EL 火灾报警控制器（联动型）(以下简称火灾报警控制器)是利达华信电子有限公司为 满足消防市场的需求而研制的新一代火灾报警控制器。采用模块化设计，使用嵌入式系统，具有可靠、 高效和良好的可扩展性的特点。该机型可以单独使用，也可以联网构成一个多机网络系统使用。配合 我公司的 E/EN 系列探测器、模块、手报及其他相关设备，可广泛应用于中大型项目。 符合国标 GB4717-2005 火灾报警控制器。 符合国标 GB68106-2006 消防联动控制系统。 1.2 性能综述 1.2.1 系统容量 在以 LD188EL 火灾报警控制器为网络节点构成的消防火灾报警联动系统上，最多可以连接 64 个节 点机；系统总容量为 130，000 点，是目前市场上容量最大系统之一。单节点机最大可以连接 5000 点， 最多可以配接 20 个回路，每个回路最大可以 256 个设备地址。每个节点机最多可以配接 24 个（多线/ 总线控制盘、广播功放盘等）盘类设备。 1.2.2 环形网络 LD188EL 火灾报警控制器采用多重优先级的环形网络通讯技术，在各个节点机之间提供点对点的对 等通讯。与其他网络技术比较，环形网络技术具有稳定可靠、实时性强的优点。可有效解决数据突发 冲突的问题。多重优先级处理技术处理高优先级事件的快速响应问题，使任何一个节点的设备报警信 息在 3 秒之内传送火灾报警集中机上。 由于光纤成本降低和光纤在长距离通信和抗干扰性的优势，使光纤通信成为联网发展一个趋势。 LLD188EL 火灾报警控制器支持在各个节点机之间光纤和线缆 2 种物理连接方式，解决长距离通讯和强 干扰环境通讯问题。 1.2.3 对外通讯接口 LD188EL 火灾报警控制器提供以太网、CAN、串口通信等多种通讯接口。 支持节点机采用以太网方式联网。LD188EL 火灾报警控制器采用客户端-服务器为架构，实现集中机- 区域机的联网通讯。 由于工程现场实际布线的复杂性和工程现场不同的网络拓扑需求，要求节点机之间的物理连接可以“分 支”。 LD188EL 火灾报警控制器提供一个通信接口解决此问题。 4 - - 北京利达华信电子有限公司

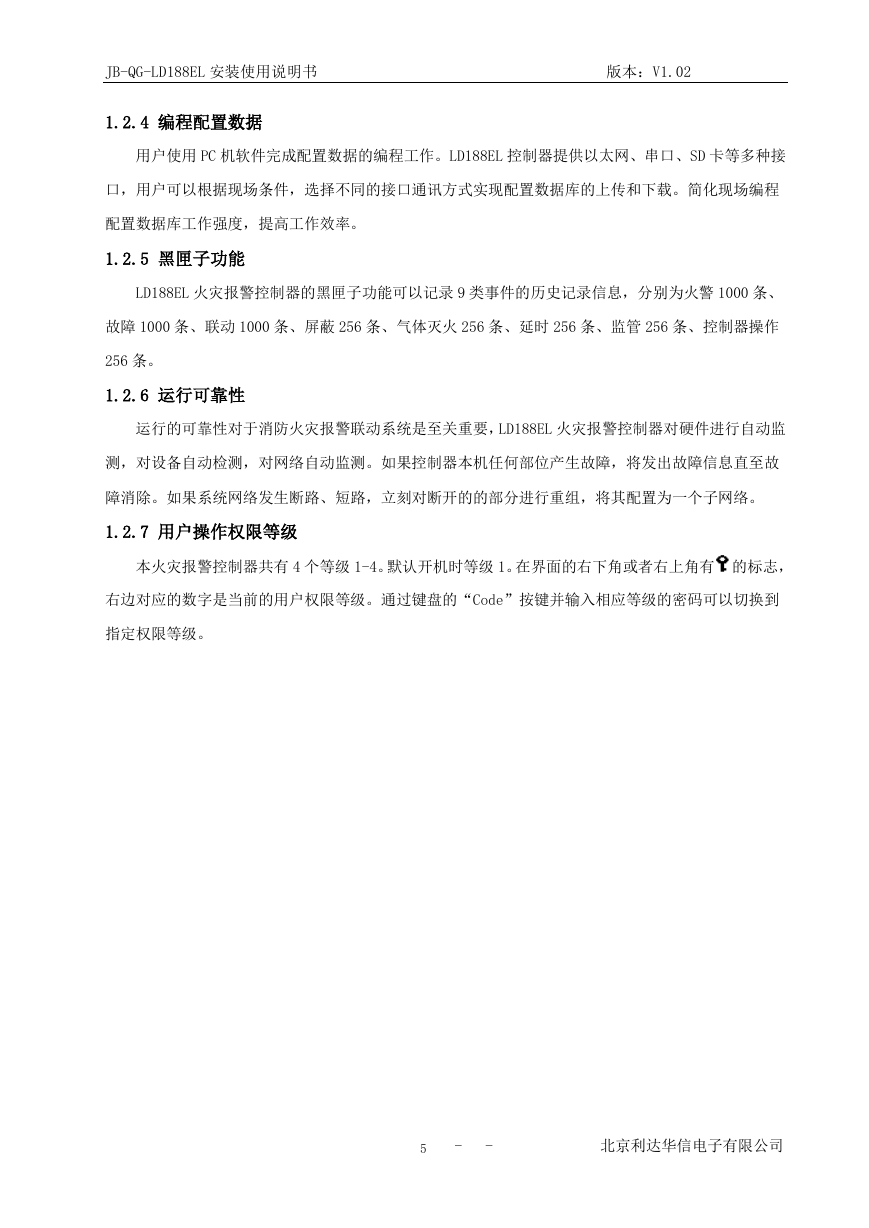

    JB-QG-LD188EL 安装使用说明书 版本：V1.02 1.2.4 编程配置数据 用户使用 PC 机软件完成配置数据的编程工作。LD188EL 控制器提供以太网、串口、SD 卡等多种接 口，用户可以根据现场条件，选择不同的接口通讯方式实现配置数据库的上传和下载。简化现场编程 配置数据库工作强度，提高工作效率。 1.2.5 黑匣子功能 LD188EL 火灾报警控制器的黑匣子功能可以记录 9 类事件的历史记录信息，分别为火警 1000 条、 故障 1000 条、联动 1000 条、屏蔽 256 条、气体灭火 256 条、延时 256 条、监管 256 条、控制器操作 256 条。 1.2.6 运行可靠性 运行的可靠性对于消防火灾报警联动系统是至关重要，LD188EL 火灾报警控制器对硬件进行自动监 测，对设备自动检测，对网络自动监测。如果控制器本机任何部位产生故障，将发出故障信息直至故 障消除。如果系统网络发生断路、短路，立刻对断开的的部分进行重组，将其配置为一个子网络。 1.2.7 用户操作权限等级 本火灾报警控制器共有 4 个等级 1-4。默认开机时等级 1。在界面的右下角或者右上角有 的标志， 右边对应的数字是当前的用户权限等级。通过键盘的“Code”按键并输入相应等级的密码可以切换到 指定权限等级。 5 - - 北京利达华信电子有限公司

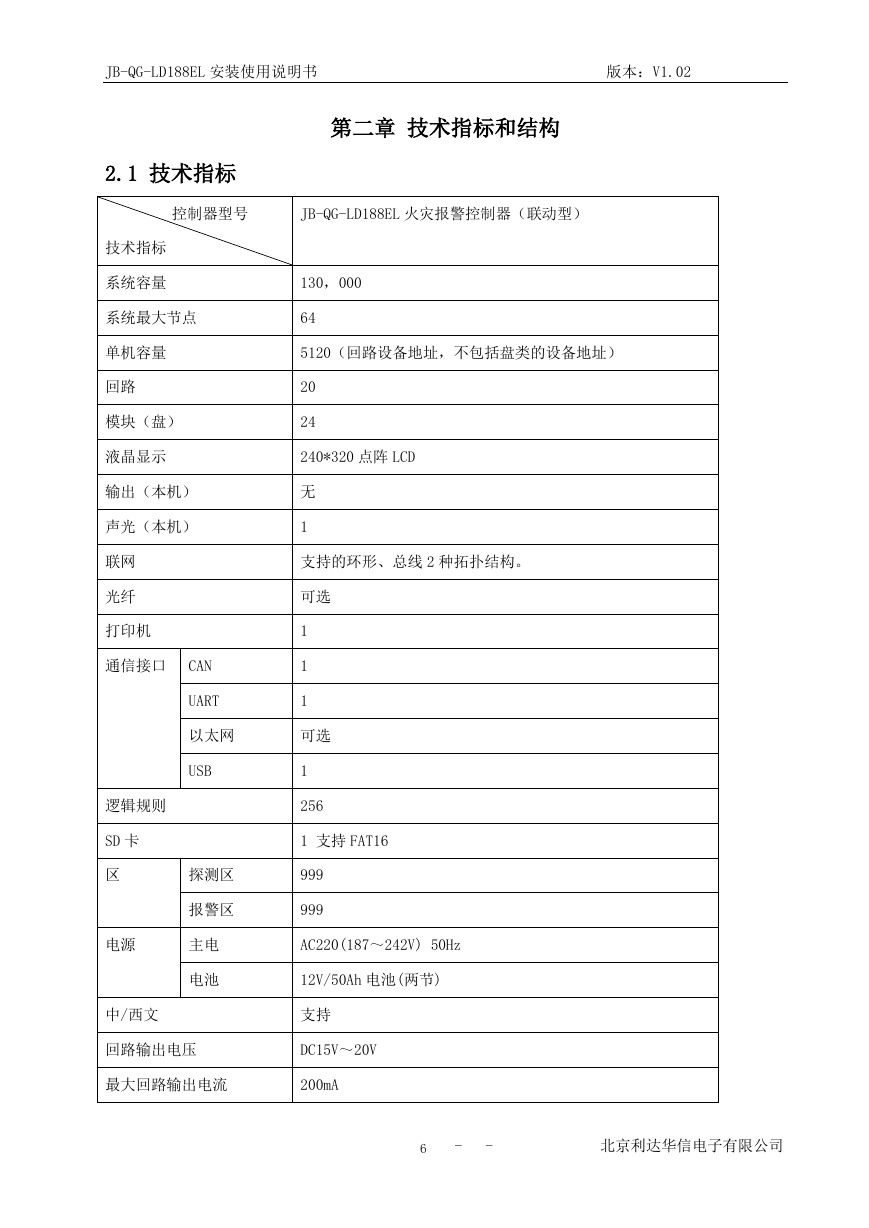

    JB-QG-LD188EL 安装使用说明书 版本：V1.02 第二章 技术指标和结构 2.1 技术指标 控制器型号 JB-QG-LD188EL 火灾报警控制器（联动型） 技术指标 系统容量 130，000 系统最大节点 64 单机容量 回路 模块（盘） 液晶显示 输出（本机） 声光（本机） 联网 光纤 打印机 通信接口 CAN UART 5120（回路设备地址，不包括盘类的设备地址） 20 24 240*320 点阵 LCD 无 1 支持的环形、总线 2 种拓扑结构。 可选 1 1 1 以太网 可选 USB 逻辑规则 SD 卡 1 256 1 支持 FAT16 区 探测区 报警区 999 999 电源 主电 AC220(187～242V) 50Hz 电池 12V/50Ah 电池(两节) 中/西文 支持 回路输出电压 DC15V～20V 最大回路输出电流 200mA 6 - - 北京利达华信电子有限公司

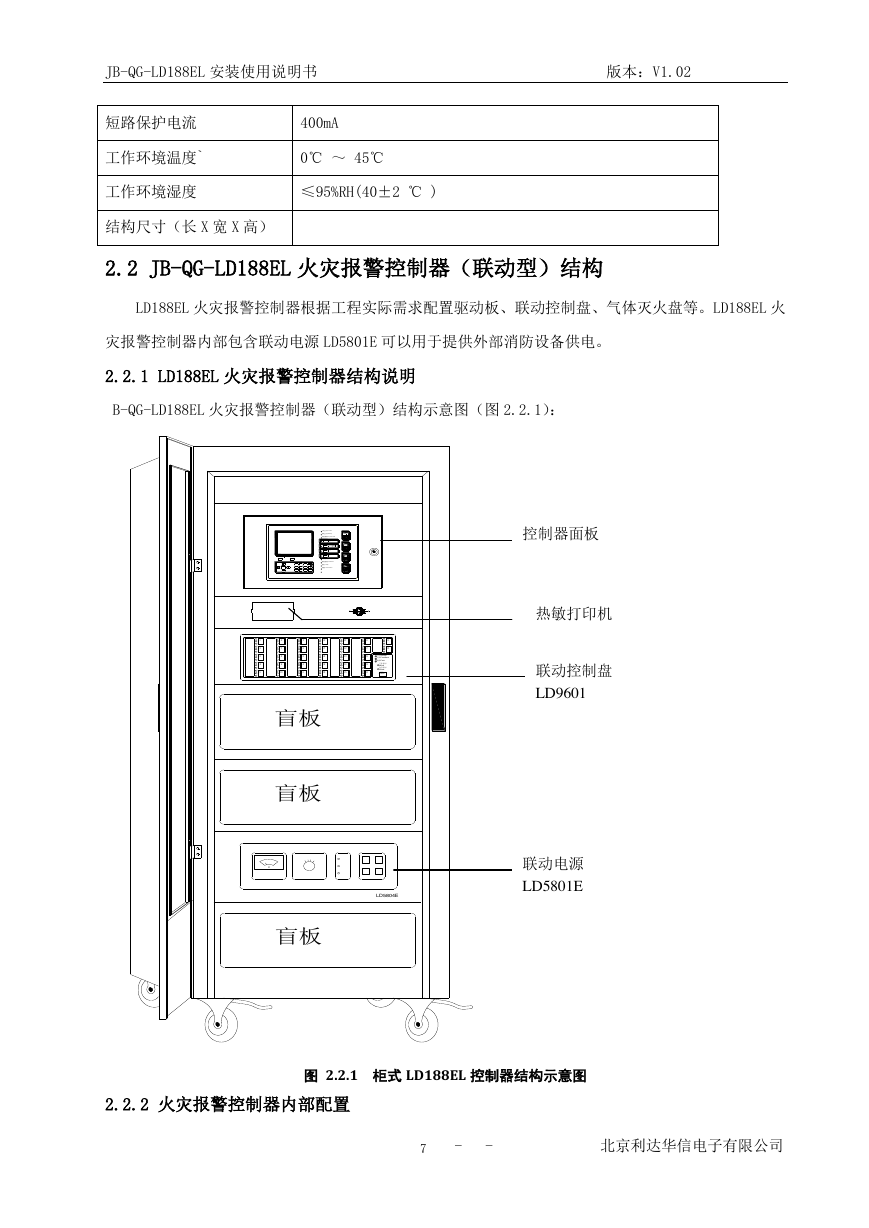

    JB-QG-LD188EL 安装使用说明书 版本：V1.02 短路保护电流 400mA 工作环境温度` 0℃ ～ 45℃ 工作环境湿度 ≤95%RH(40±2 ℃ ) 结构尺寸（长 X 宽 X 高） 2.2 JB-QG-LD188EL 火灾报警控制器（联动型）结构 LD188EL 火灾报警控制器根据工程实际需求配置驱动板、联动控制盘、气体灭火盘等。LD188EL 火 灾报警控制器内部包含联动电源 LD5801E 可以用于提供外部消防设备供电。 2.2.1 LD188EL 火灾报警控制器结构说明 B-QG-LD188EL 火灾报警控制器（联动型）结构示意图（图 2.2.1）： 控制器面板 热敏打印机 联动控制盘 LD9601 联动电源 LD5801E 图 2.2.1 柜式 LD188EL 控制器结构示意图 2.2.2 火灾报警控制器内部配置 7 - - 北京利达华信电子有限公司 盲板盲板LD5804E盲板信息Info.14 ghi7 pqrs2 abc5 jkl8 tuv3 def6 mno9 wxyz0, .菜单 Menu确认 Confirmation传输 Transmission延时 Delay联动反馈 Feedback联动启动 Startup故障 Fault监管火警 Alarm系统故障 System Fault备电工作 Battery主电工作 Power屏蔽 Disable系统复位Reset消音Silence声光测试Testcode1234510987615141312112019181716252423222130292827263231解锁UnlockAllow允许指示工作指示Work故障Fault反馈Feedback启动Startup
