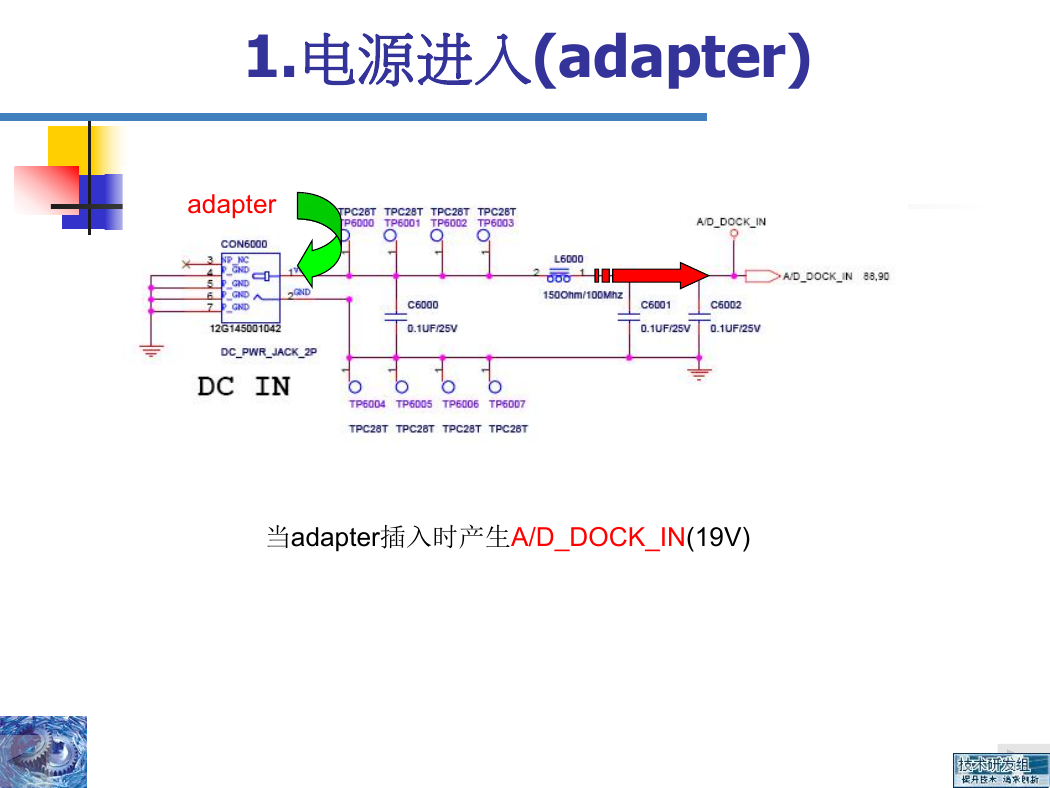

    1.电源进入(adapter) adapter 当adapter插入时产生A/D_DOCK_IN(19V)
    1.电源进入(Battery) Battery 当Battery插入时产生BAT_CON.(16.8V) TS1# 侦测电池插入.此信号为高电平,当插入电池时为低电位. SMB0_DAT SMB0_CLK 这两个信号主要是侦测电池电量

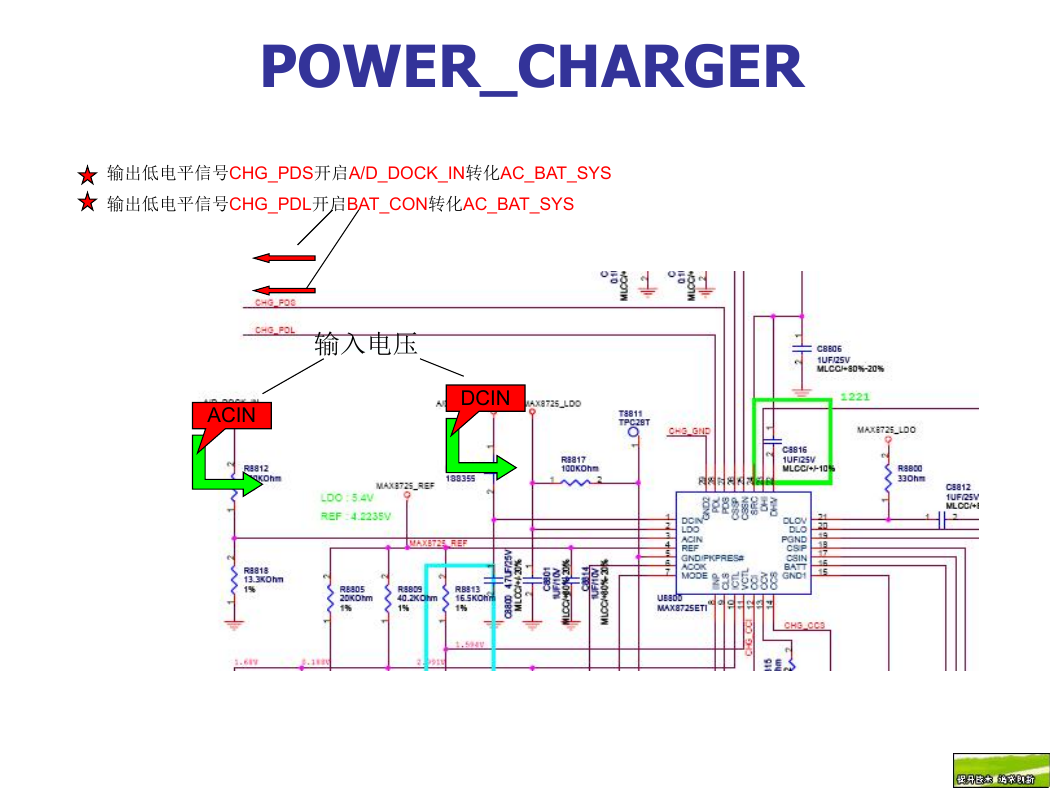

    POWER_CHARGER 输出低电平信号CHG_PDS开启A/D_DOCK_IN转化AC_BAT_SYS 输出低电平信号CHG_PDL开启BAT_CON转化AC_BAT_SYS 输入电压 ACIN DCIN

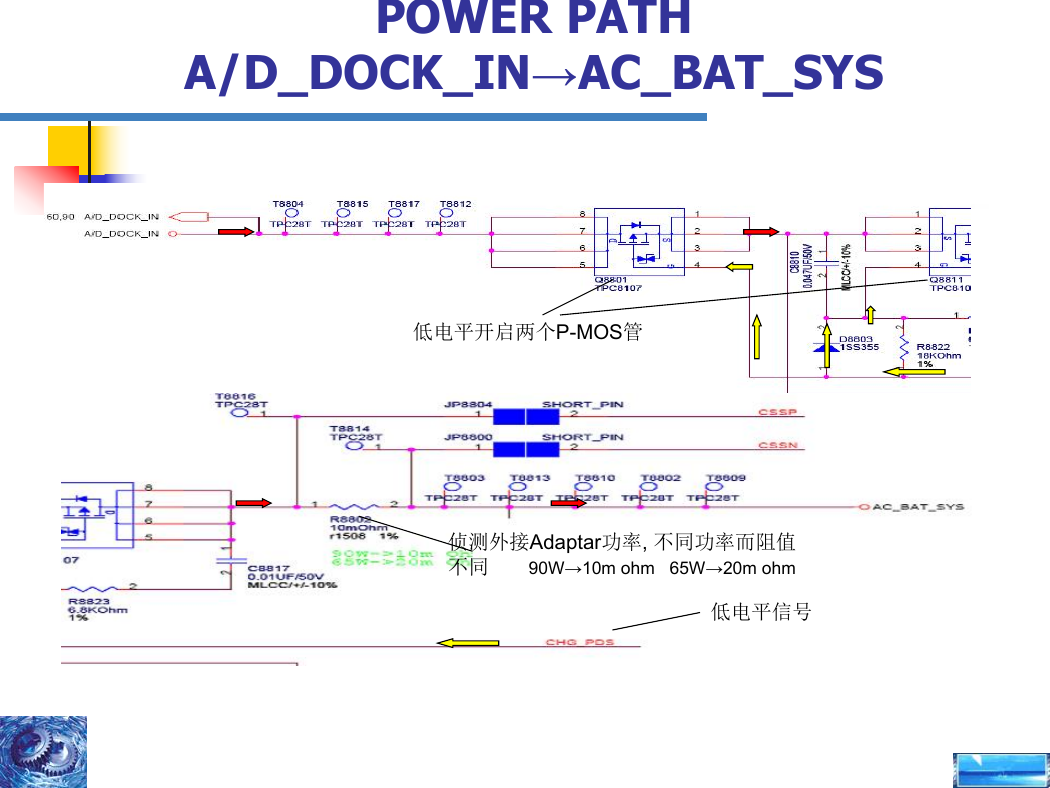

    POWER PATH A/D_DOCK_IN→AC_BAT_SYS 低电平开启两个P-MOS管 侦测外接Adaptar功率, 不同功率而阻值 不同 90W→10m ohm 65W→20m ohm 低电平信号
    AC_BAT_SYS 从pin6输入 +5VAO AC_BAT_SYS 从pin24输入 从pin22输出+5VAO

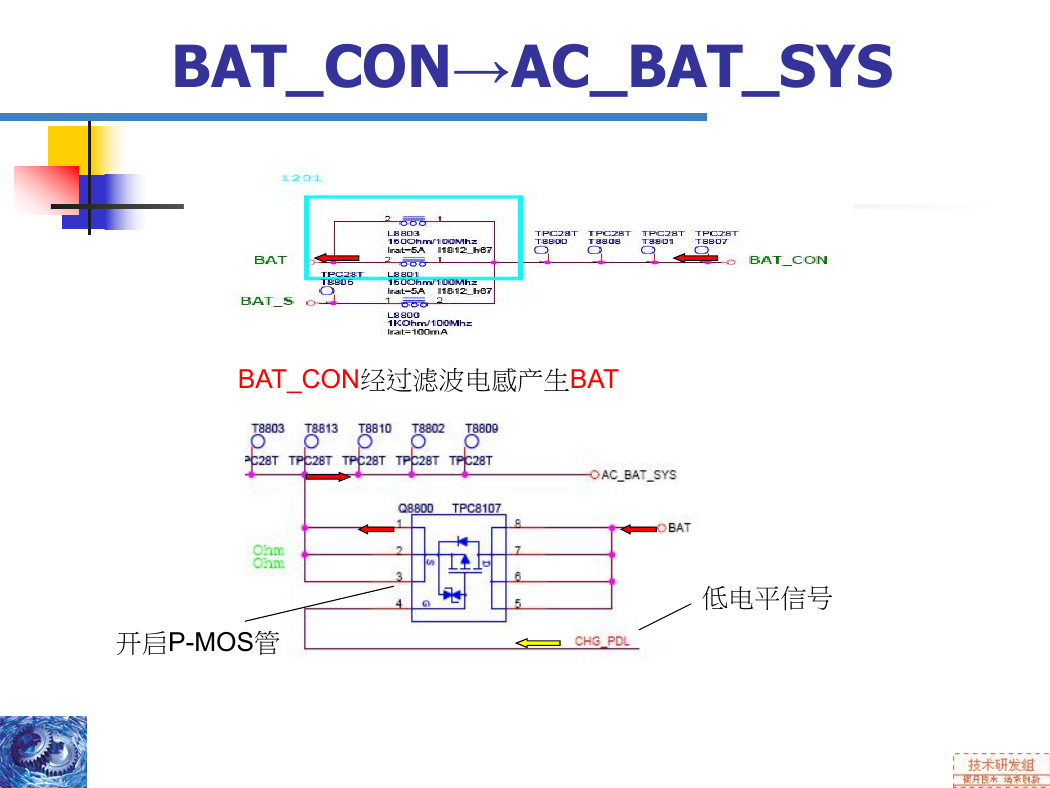

    BAT_CON→AC_BAT_SYS BAT_CON经过滤波电感产生BAT 开启P-MOS管 低电平信号

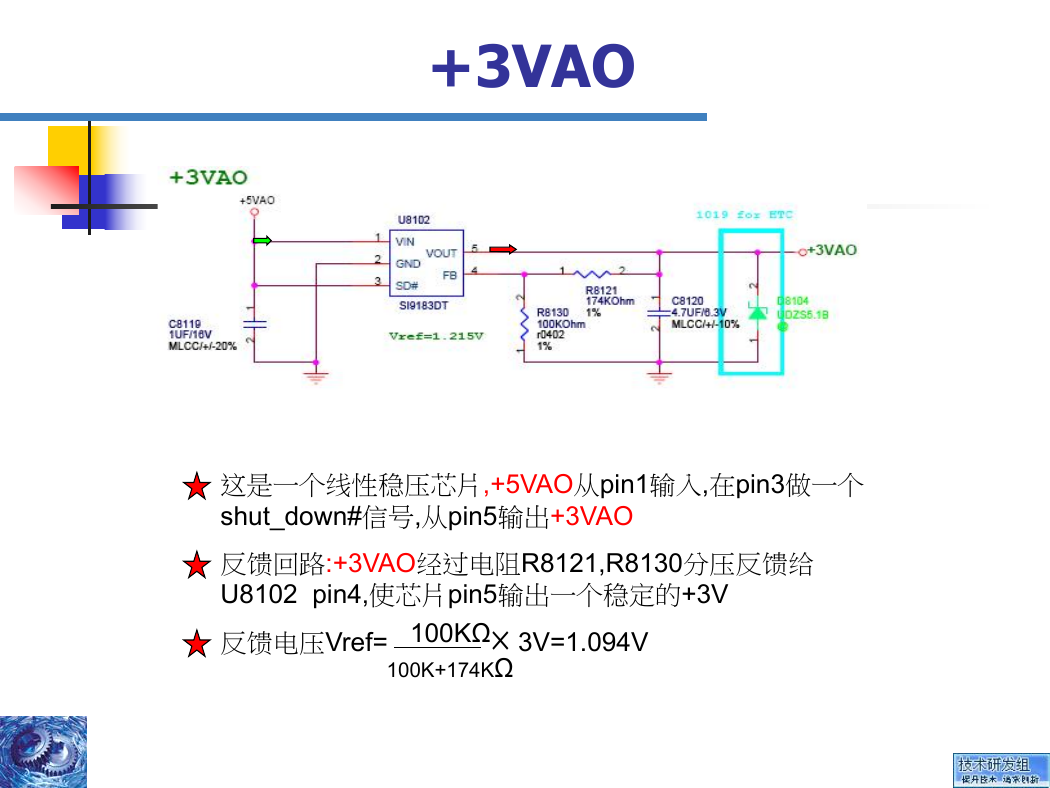

    +3VAO 这是一个线性稳压芯片,+5VAO从pin1输入,在pin3做一个 shut_down#信号,从pin5输出+3VAO 反馈回路:+3VAO经过电阻R8121,R8130分压反馈给 U8102 pin4,使芯片pin5输出一个稳定的+3V 反馈电压Vref= 100KΩ × 3V=1.094V 100K+174KΩ

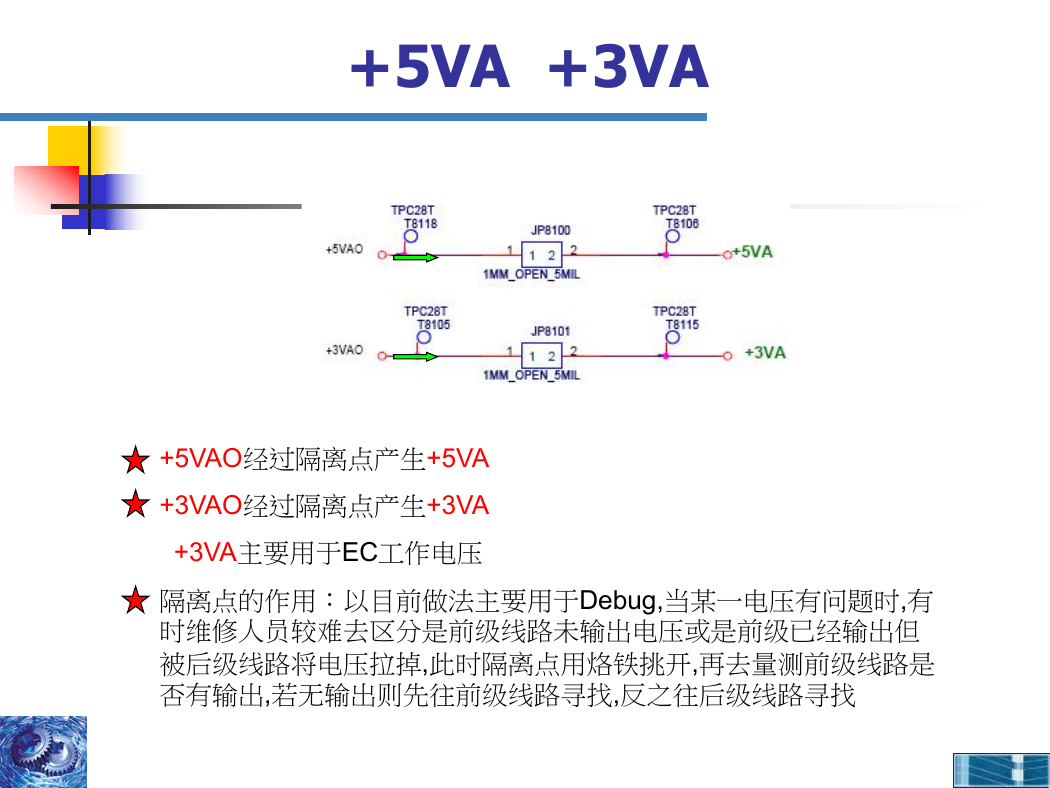

    +5VA +3VA +5VAO经过隔离点产生+5VA +3VAO经过隔离点产生+3VA +3VA主要用于EC工作电压 隔离点的作用：以目前做法主要用于Debug,当某一电压有问题时,有 时维修人员较难去区分是前级线路未输出电压或是前级已经输出但 被后级线路将电压拉掉,此时隔离点用烙铁挑开,再去量测前级线路是 否有输出,若无输出则先往前级线路寻找,反之往后级线路寻找
