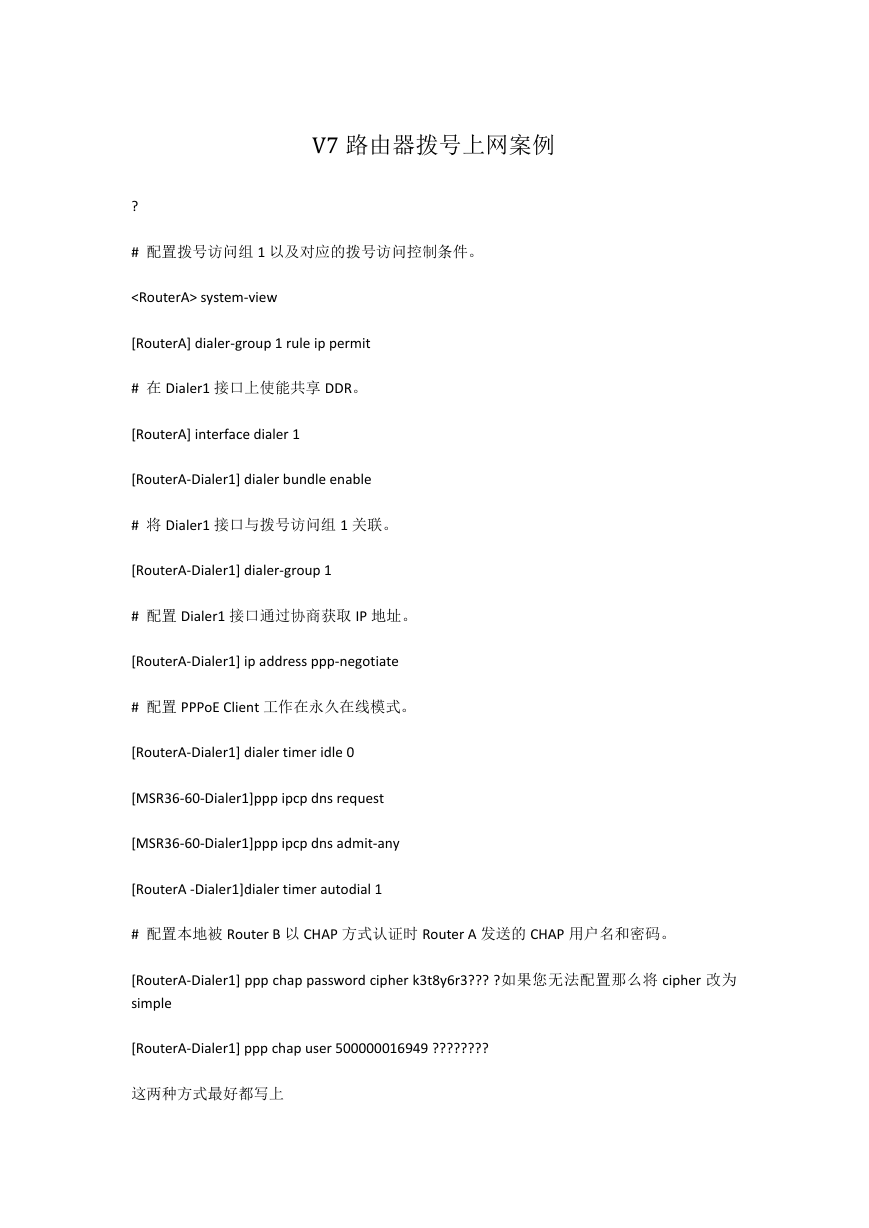

V7 路由器拨号上网案例 ? # 配置拨号访问组 1 以及对应的拨号访问控制条件。 system-view [RouterA] dialer-group 1 rule ip permit # 在 Dialer1 接口上使能共享 DDR。 [RouterA] interface dialer 1 [RouterA-Dialer1] dialer bundle enable # 将 Dialer1 接口与拨号访问组 1 关联。 [RouterA-Dialer1] dialer-group 1 # 配置 Dialer1 接口通过协商获取 IP 地址。 [RouterA-Dialer1] ip address ppp-negotiate # 配置 PPPoE Client 工作在永久在线模式。 [RouterA-Dialer1] dialer timer idle 0 [MSR36-60-Dialer1]ppp ipcp dns request [MSR36-60-Dialer1]ppp ipcp dns admit-any [RouterA -Dialer1]dialer timer autodial 1 # 配置本地被 Router B 以 CHAP 方式认证时 Router A 发送的 CHAP 用户名和密码。 [RouterA-Dialer1] ppp chap password cipher k3t8y6r3??? ?如果您无法配置那么将 cipher 改为 simple [RouterA-Dialer1] ppp chap user 500000016949 ???????? 这两种方式最好都写上 

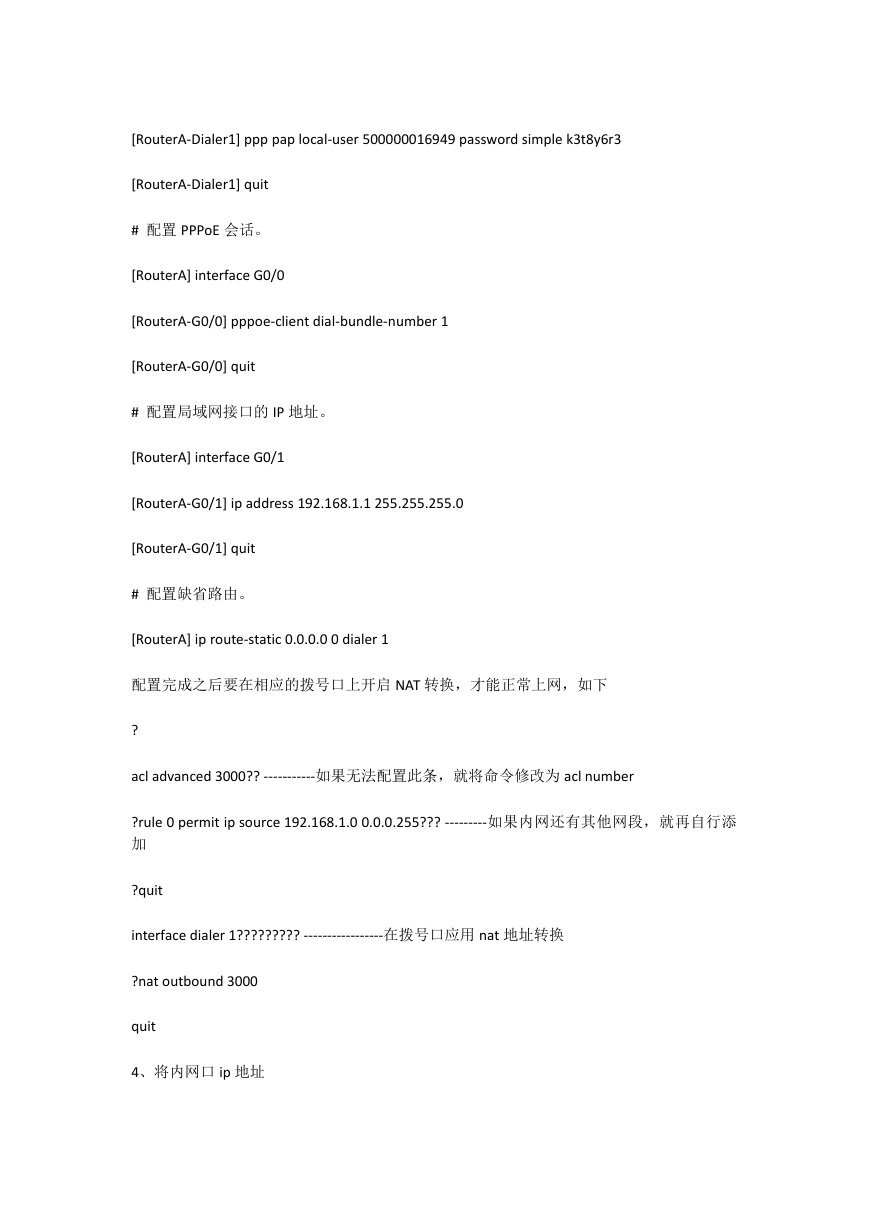

[RouterA-Dialer1] ppp pap local-user 500000016949 password simple k3t8y6r3 [RouterA-Dialer1] quit # 配置 PPPoE 会话。 [RouterA] interface G0/0 [RouterA-G0/0] pppoe-client dial-bundle-number 1 [RouterA-G0/0] quit # 配置局域网接口的 IP 地址。 [RouterA] interface G0/1 [RouterA-G0/1] ip address 192.168.1.1 255.255.255.0 [RouterA-G0/1] quit # 配置缺省路由。 [RouterA] ip route-static 0.0.0.0 0 dialer 1 配置完成之后要在相应的拨号口上开启 NAT 转换，才能正常上网，如下 ? acl advanced 3000?? -----------如果无法配置此条，就将命令修改为 acl number ?rule 0 permit ip source 192.168.1.0 0.0.0.255??? ---------如果内网还有其他网段，就再自行添 加 ?quit interface dialer 1????????? -----------------在拨号口应用 nat 地址转换 ?nat outbound 3000 quit 4、将内网口 ip 地址 

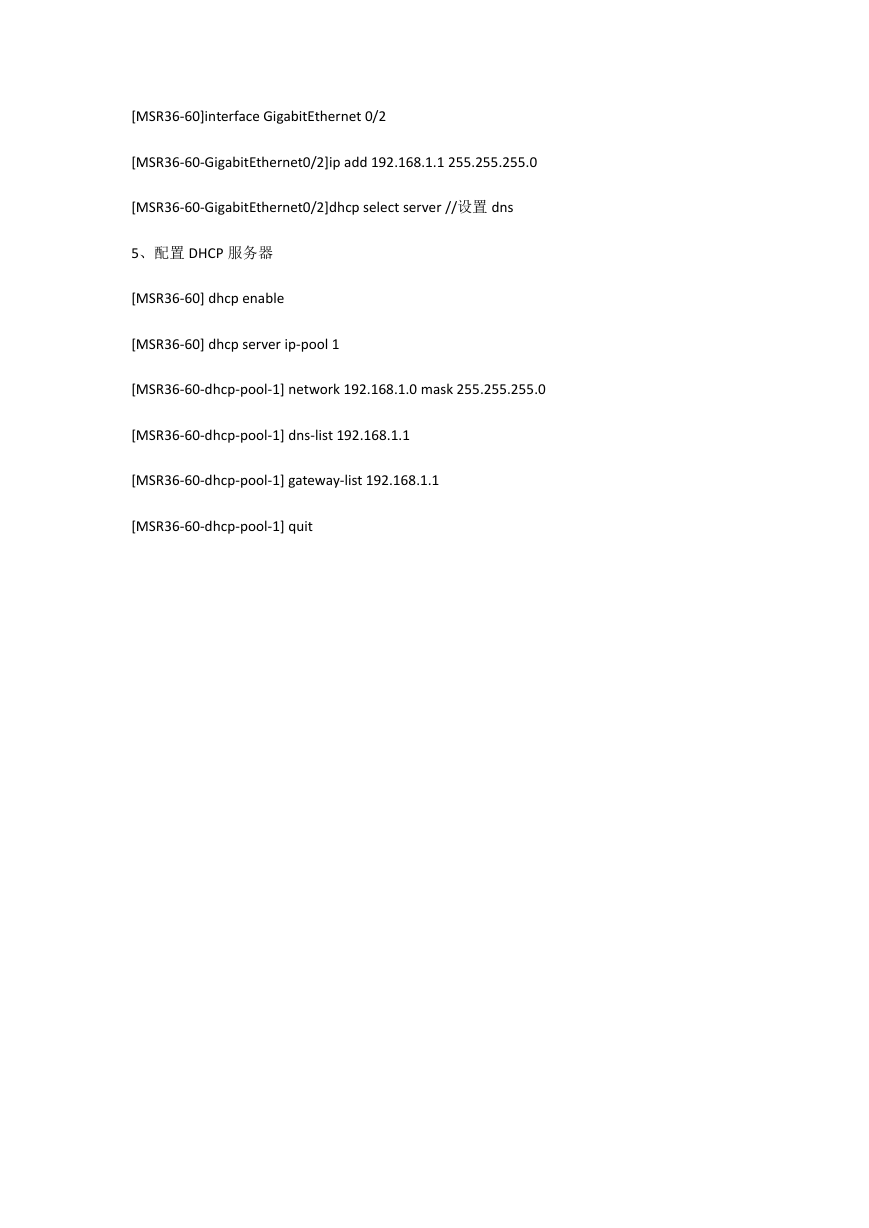

[MSR36-60]interface GigabitEthernet 0/2 [MSR36-60-GigabitEthernet0/2]ip add 192.168.1.1 255.255.255.0 [MSR36-60-GigabitEthernet0/2]dhcp select server //设置 dns 5、配置 DHCP 服务器 [MSR36-60] dhcp enable [MSR36-60] dhcp server ip-pool 1 [MSR36-60-dhcp-pool-1] network 192.168.1.0 mask 255.255.255.0 [MSR36-60-dhcp-pool-1] dns-list 192.168.1.1 [MSR36-60-dhcp-pool-1] gateway-list 192.168.1.1 [MSR36-60-dhcp-pool-1] quit
