    实验一 8051简单编程与调试
    实验目的
    实验基本要求
    建立三个项目，分别输入存储块清零、二进制BCD码及二进制ASCII码转换的汇编源程序，并进行仿真调试
    实验步骤
    在Proteus中调试程序
    Proteus 与Keil整合调试及电路仿真
    实验内容1
    一、存储块置全“1”源代码：
    二、二进制BCD码转换源代码：
    三、二进制ASCII码转换源代码：
    实验二 汇编语言程序设计（一）
    实验目的
    实验基本要求
    实验内容
    一、内存块移动
    二、程序转跳表
    三、数据排序
    四、调试程序S1.asm
    实验目的
    实验基本要求
    实验内容
    一、调试S2.asm、S3.asm两个程序并完成思考题
    二、编程并调试B1.asm和B2.asm
    实验四 功能模块一（I/O口）
    实验目的
    实验基本要求
    实验内容1
    1、多路开关指示
    2、键盘显示
    3、0-59s计时器（软件延时）
    实验内容2
    实验五 功能模块二（定时器）
    实验目的
    实验基本要求
    实验内容
    一、定时器实验：
    二、定时/计数器T0作定时应用
    三、计数器
    实验六 功能模块三（中断）
    实验目的
    实验基本要求
    实验内容
    一、外部中断
    二、方波发生器
    实验七 功能模块四（串口）
    实验目的
    实验基本要求
    实验内容
    一、单片机双机串口通信
    二、单片机与PC机通信

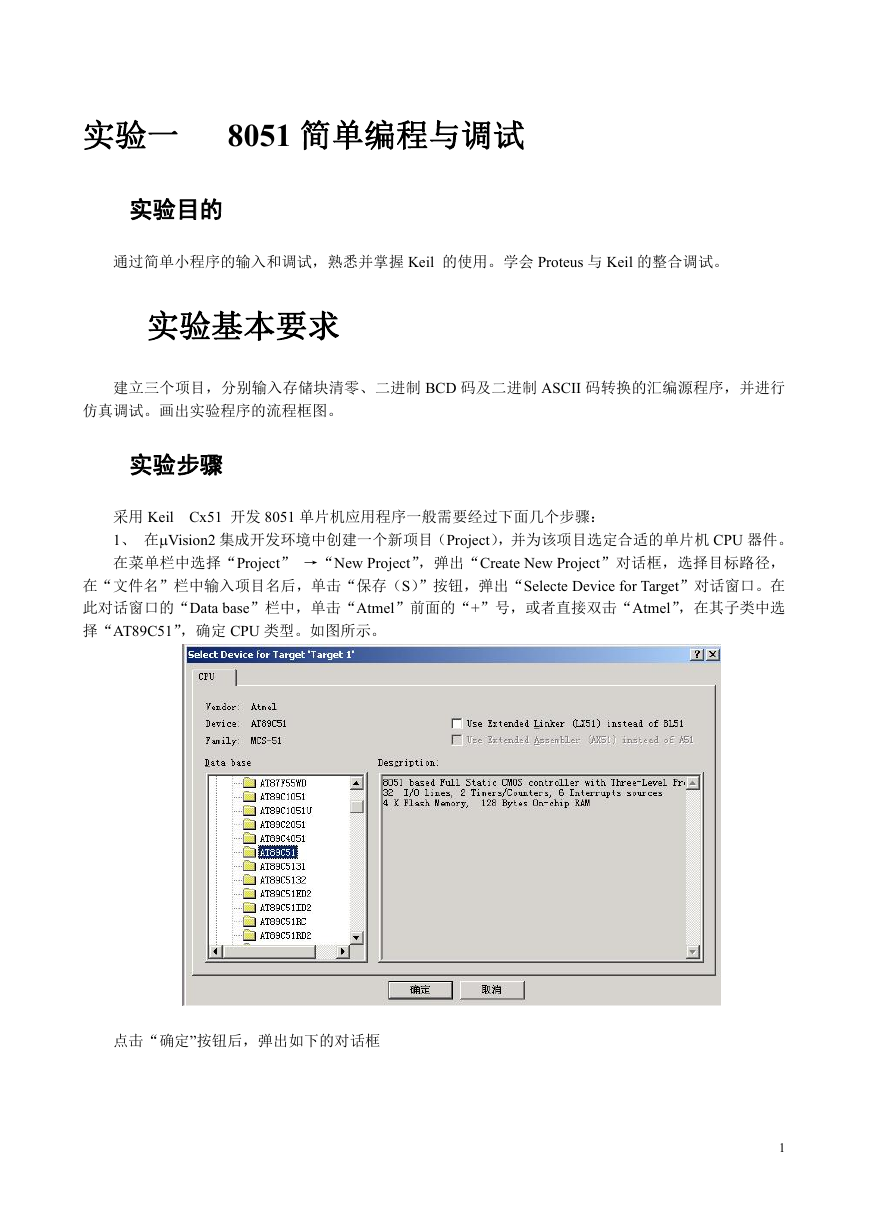

    实验一 8051 简单编程与调试 实验目的 通过简单小程序的输入和调试，熟悉并掌握 Keil 的使用。学会 Proteus 与 Keil 的整合调试。 实验基本要求 建立三个项目，分别输入存储块清零、二进制 BCD 码及二进制 ASCII 码转换的汇编源程序，并进行 仿真调试。画出实验程序的流程框图。 实验步骤 采用 Keil Cx51 开发 8051 单片机应用程序一般需要经过下面几个步骤： 1、 在Vision2 集成开发环境中创建一个新项目（Project），并为该项目选定合适的单片机 CPU 器件。 在菜单栏中选择“Project” →“New Project”，弹出“Create New Project”对话框，选择目标路径， 在“文件名”栏中输入项目名后，单击“保存（S）”按钮，弹出“Selecte Device for Target”对话窗口。在 此对话窗口的“Data base”栏中，单击“Atmel”前面的“+”号，或者直接双击“Atmel”，在其子类中选 择“AT89C51”，确定 CPU 类型。如图所示。 点击“确定”按钮后，弹出如下的对话框 1

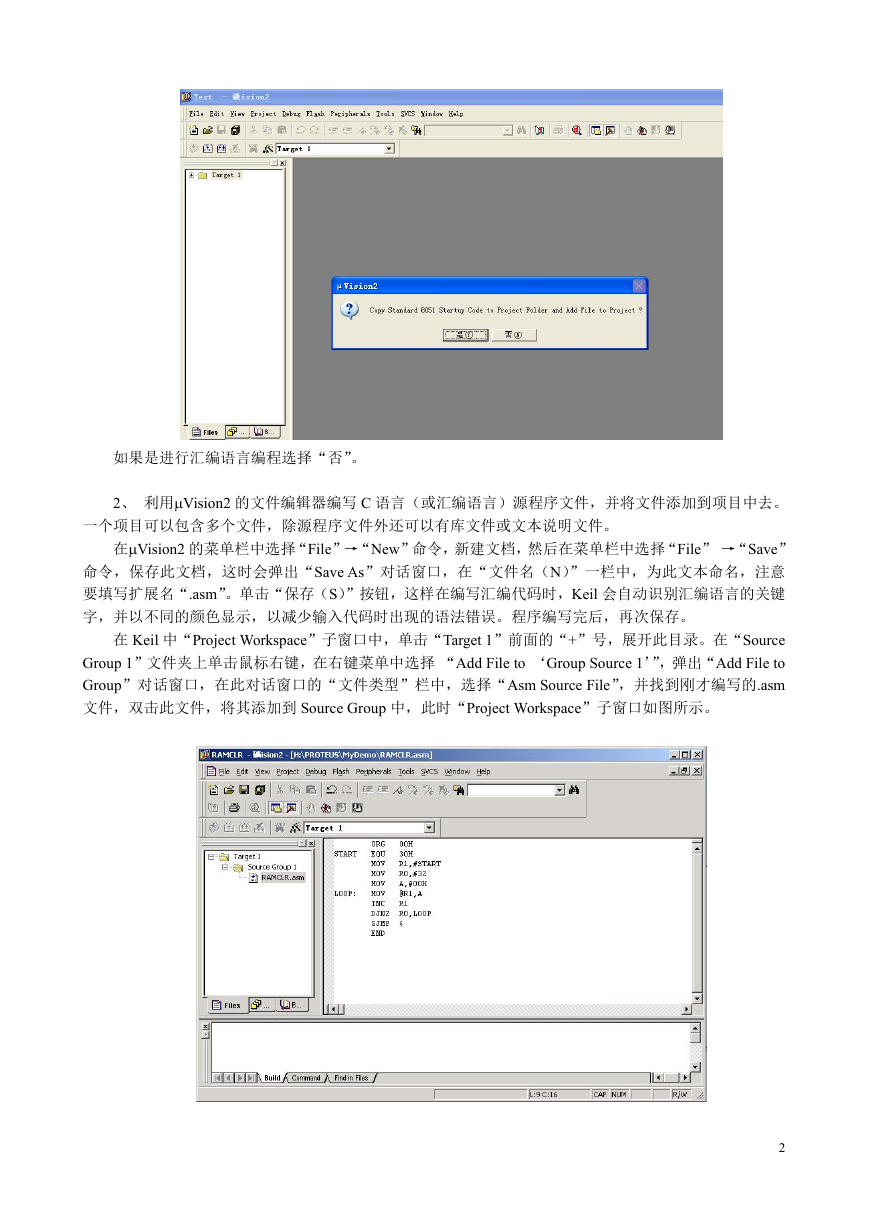

    如果是进行汇编语言编程选择“否”。 2、 利用Vision2 的文件编辑器编写 C 语言（或汇编语言）源程序文件，并将文件添加到项目中去。 一个项目可以包含多个文件，除源程序文件外还可以有库文件或文本说明文件。 在Vision2 的菜单栏中选择“File”→“New”命令，新建文档，然后在菜单栏中选择“File” →“Save” 命令，保存此文档，这时会弹出“Save As”对话窗口，在“文件名（N）”一栏中，为此文本命名，注意 要填写扩展名“.asm”。单击“保存（S）”按钮，这样在编写汇编代码时，Keil 会自动识别汇编语言的关键 字，并以不同的颜色显示，以减少输入代码时出现的语法错误。程序编写完后，再次保存。 在 Keil 中“Project Workspace”子窗口中，单击“Target 1”前面的“+”号，展开此目录。在“Source Group 1”文件夹上单击鼠标右键，在右键菜单中选择 “Add File to ‘Group Source 1’”，弹出“Add File to Group”对话窗口，在此对话窗口的“文件类型”栏中，选择“Asm Source File”，并找到刚才编写的.asm 文件，双击此文件，将其添加到 Source Group 中，此时“Project Workspace”子窗口如图所示。 2

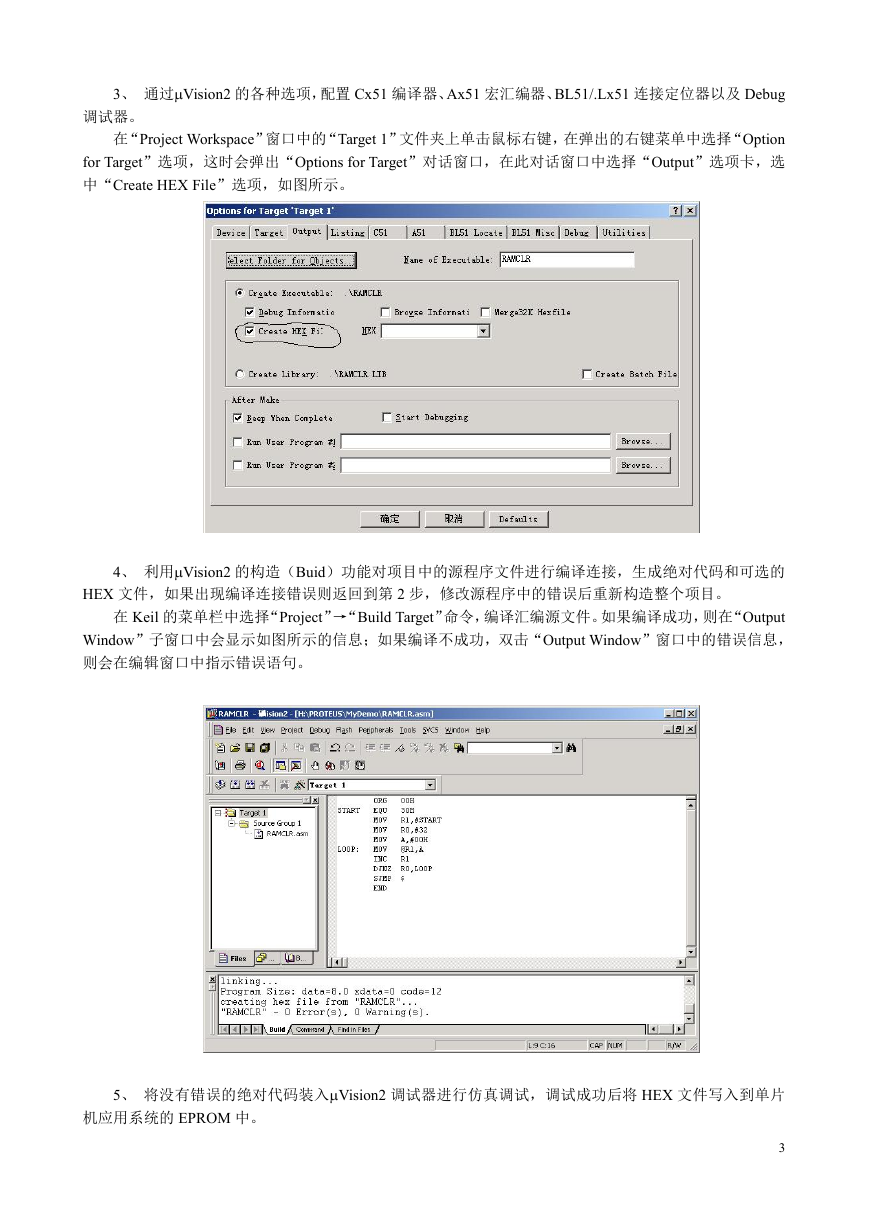

    3、 通过Vision2 的各种选项，配置 Cx51 编译器、Ax51 宏汇编器、BL51/.Lx51 连接定位器以及 Debug 调试器。 在“Project Workspace”窗口中的“Target 1”文件夹上单击鼠标右键，在弹出的右键菜单中选择“Option for Target”选项，这时会弹出“Options for Target”对话窗口，在此对话窗口中选择“Output”选项卡，选 中“Create HEX File”选项，如图所示。 4、 利用Vision2 的构造（Buid）功能对项目中的源程序文件进行编译连接，生成绝对代码和可选的 HEX 文件，如果出现编译连接错误则返回到第 2 步，修改源程序中的错误后重新构造整个项目。 在 Keil 的菜单栏中选择“Project”→“Build Target”命令，编译汇编源文件。如果编译成功，则在“Output Window”子窗口中会显示如图所示的信息；如果编译不成功，双击“Output Window”窗口中的错误信息， 则会在编辑窗口中指示错误语句。 5、 将没有错误的绝对代码装入Vision2 调试器进行仿真调试，调试成功后将 HEX 文件写入到单片 机应用系统的 EPROM 中。 3

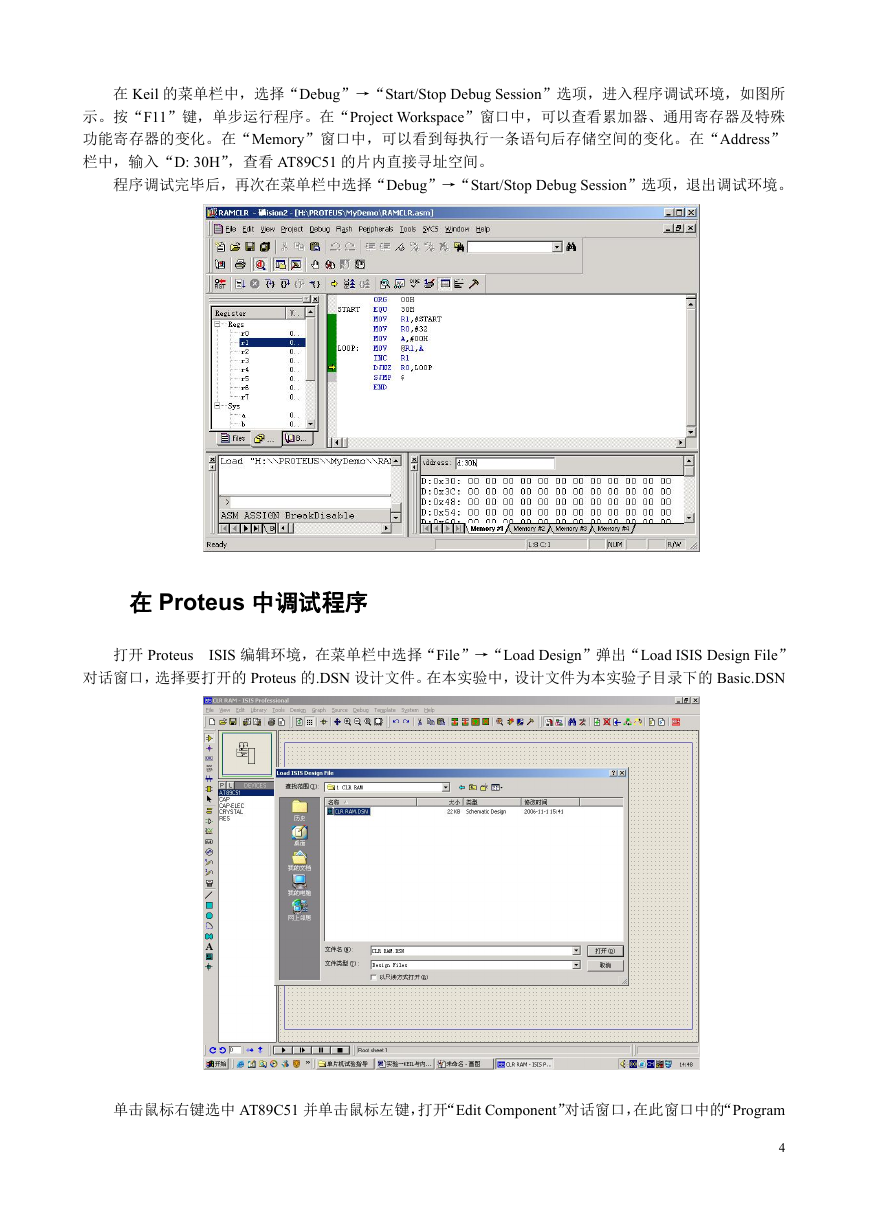

    在 Keil 的菜单栏中，选择“Debug”→“Start/Stop Debug Session”选项，进入程序调试环境，如图所 示。按“F11”键，单步运行程序。在“Project Workspace”窗口中，可以查看累加器、通用寄存器及特殊 功能寄存器的变化。在“Memory”窗口中，可以看到每执行一条语句后存储空间的变化。在“Address” 栏中，输入“D: 30H”，查看 AT89C51 的片内直接寻址空间。 程序调试完毕后，再次在菜单栏中选择“Debug”→“Start/Stop Debug Session”选项，退出调试环境。 在 Proteus 中调试程序 打开 Proteus ISIS 编辑环境，在菜单栏中选择“File”→“Load Design”弹出“Load ISIS Design File” 对话窗口，选择要打开的 Proteus 的.DSN 设计文件。在本实验中，设计文件为本实验子目录下的 Basic.DSN 单击鼠标右键选中 AT89C51 并单击鼠标左键，打开“Edit Component”对话窗口，在此窗口中的“Program 4

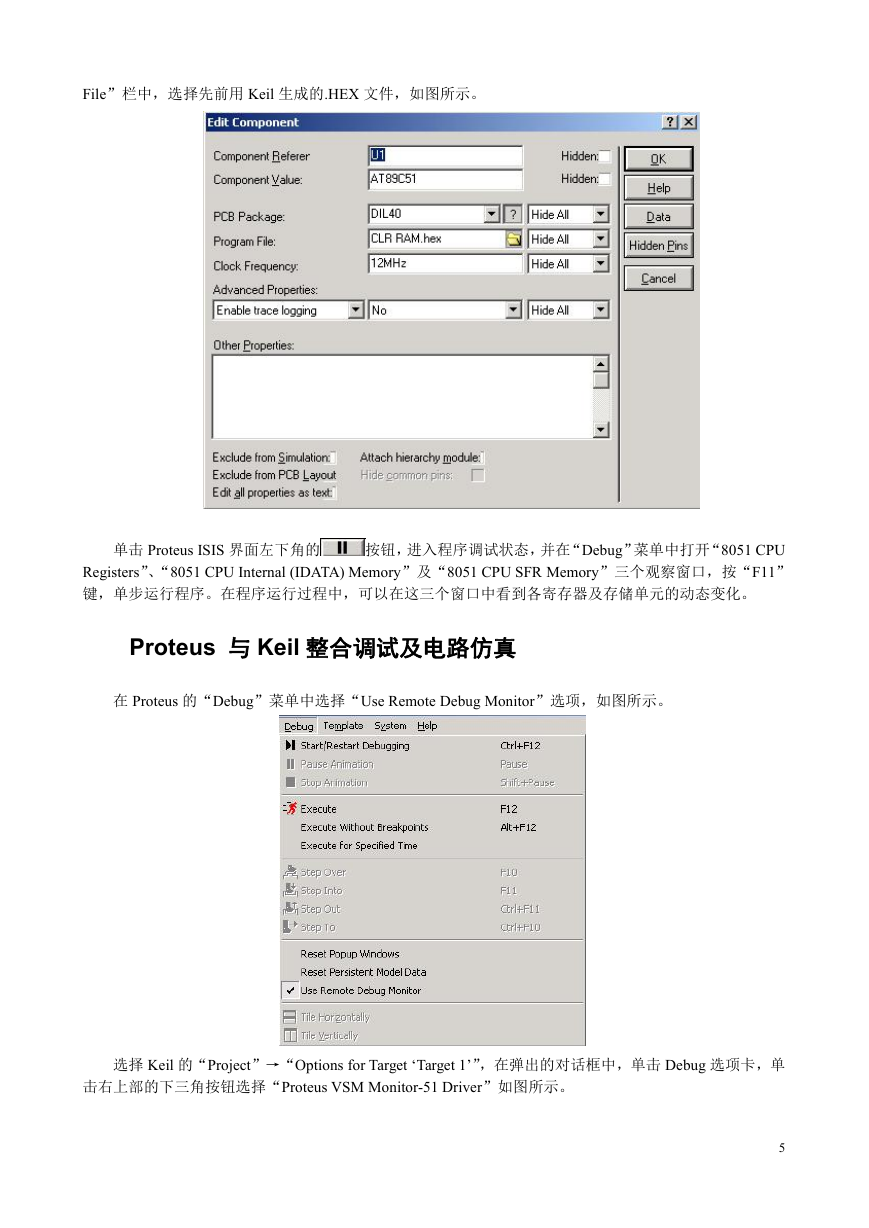

    File”栏中，选择先前用 Keil 生成的.HEX 文件，如图所示。 单击 Proteus ISIS 界面左下角的 按钮，进入程序调试状态，并在“Debug”菜单中打开“8051 CPU Registers”、“8051 CPU Internal (IDATA) Memory”及“8051 CPU SFR Memory”三个观察窗口，按“F11” 键，单步运行程序。在程序运行过程中，可以在这三个窗口中看到各寄存器及存储单元的动态变化。 Proteus 与 Keil 整合调试及电路仿真 在 Proteus 的“Debug”菜单中选择“Use Remote Debug Monitor”选项，如图所示。 选择 Keil 的“Project”→“Options for Target ‘Target 1’”，在弹出的对话框中，单击 Debug 选项卡，单 击右上部的下三角按钮选择“Proteus VSM Monitor-51 Driver”如图所示。 5

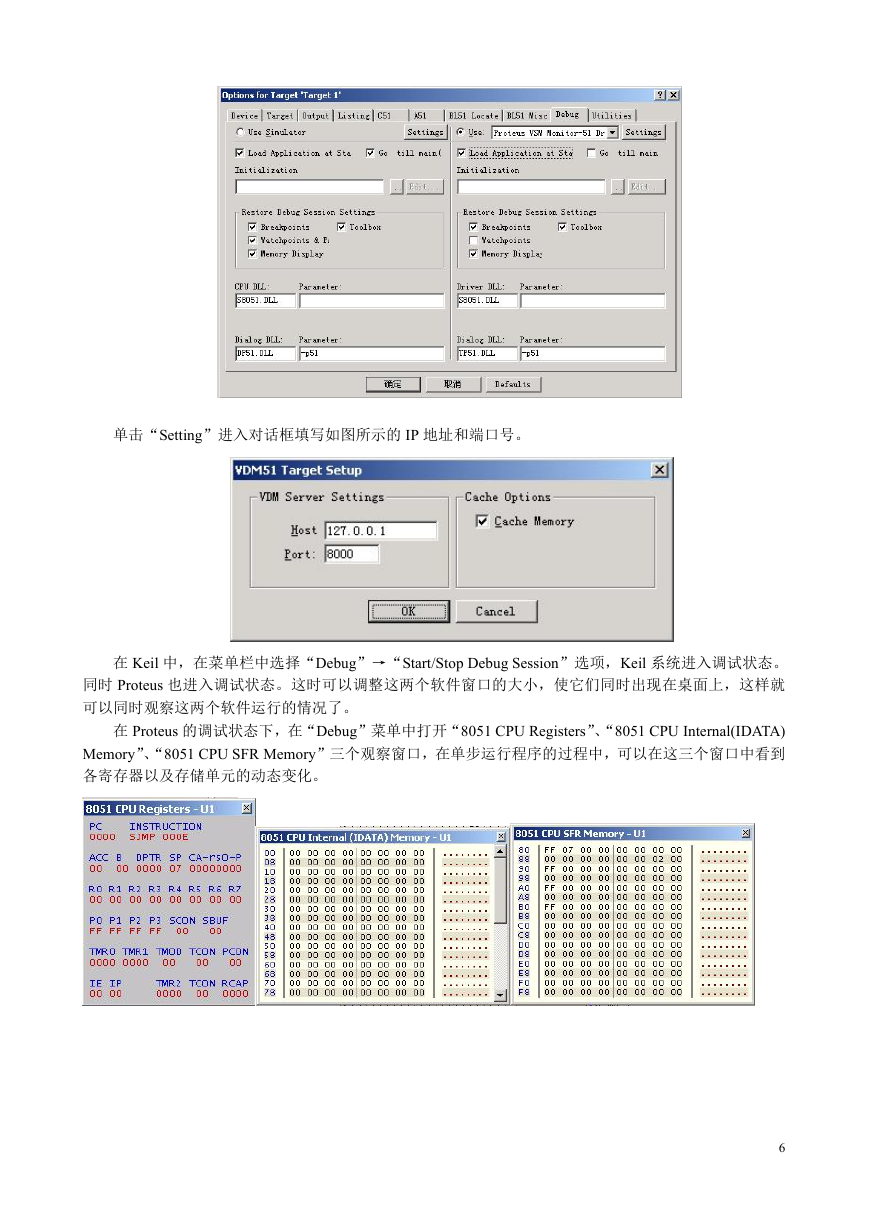

    单击“Setting”进入对话框填写如图所示的 IP 地址和端口号。 在 Keil 中，在菜单栏中选择“Debug”→“Start/Stop Debug Session”选项，Keil 系统进入调试状态。 同时 Proteus 也进入调试状态。这时可以调整这两个软件窗口的大小，使它们同时出现在桌面上，这样就 可以同时观察这两个软件运行的情况了。 在 Proteus 的调试状态下，在“Debug”菜单中打开“8051 CPU Registers”、“8051 CPU Internal(IDATA) Memory”、“8051 CPU SFR Memory”三个观察窗口，在单步运行程序的过程中，可以在这三个窗口中看到 各寄存器以及存储单元的动态变化。 6

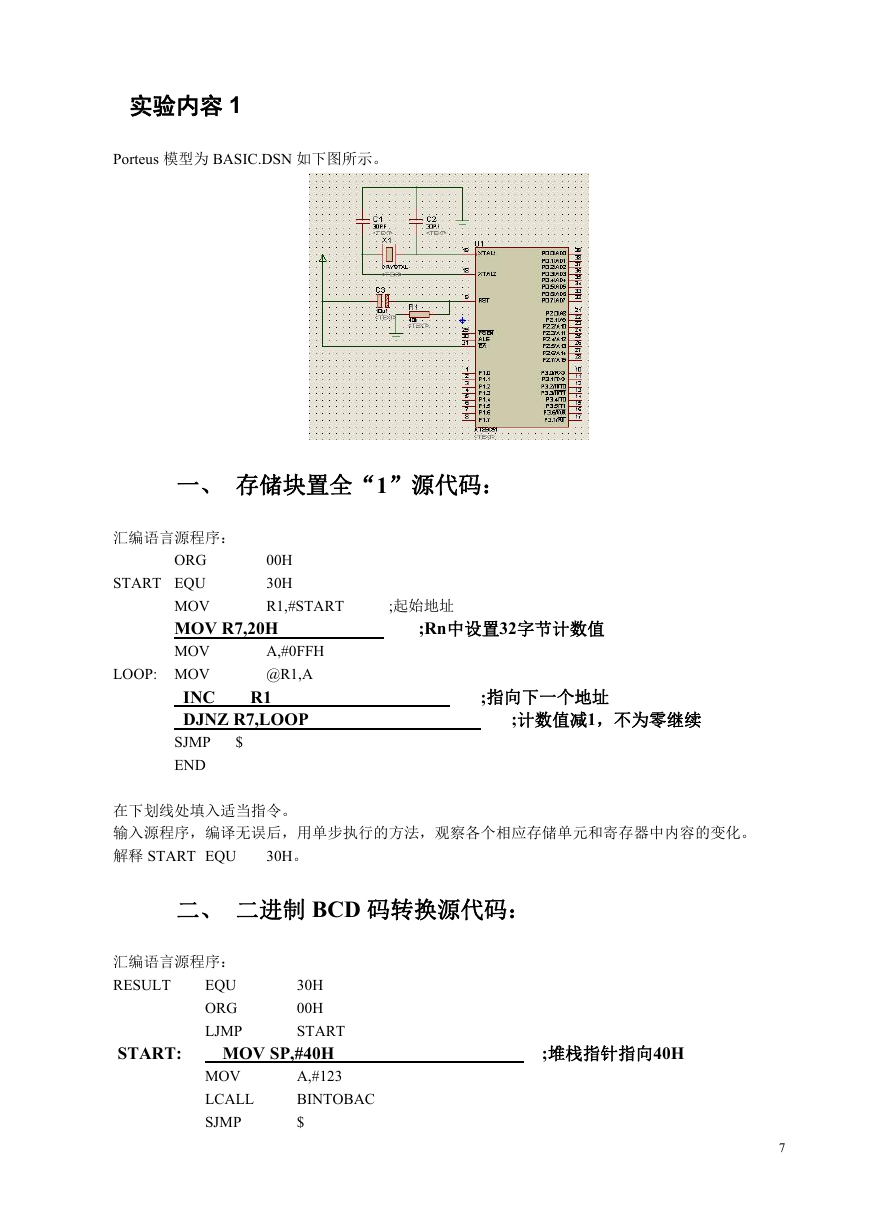

    实验内容 1 Porteus 模型为 BASIC.DSN 如下图所示。 一、 存储块置全“1”源代码： 汇编语言源程序： 00H 30H R1,#START ORG START EQU MOV MOV R7,20H MOV LOOP: MOV INC DJNZ R7,LOOP SJMP END R1 $ A,#0FFH @R1,A ;起始地址 ;Rn中设置32字节计数值 ;指向下一个地址 ;计数值减1，不为零继续 在下划线处填入适当指令。 输入源程序，编译无误后，用单步执行的方法，观察各个相应存储单元和寄存器中内容的变化。 解释 START EQU 30H。 二、 二进制 BCD 码转换源代码： 汇编语言源程序： RESULT EQU ORG LJMP START: 30H 00H START MOV SP,#40H A,#123 BINTOBAC $ MOV LCALL SJMP ;堆栈指针指向40H 7

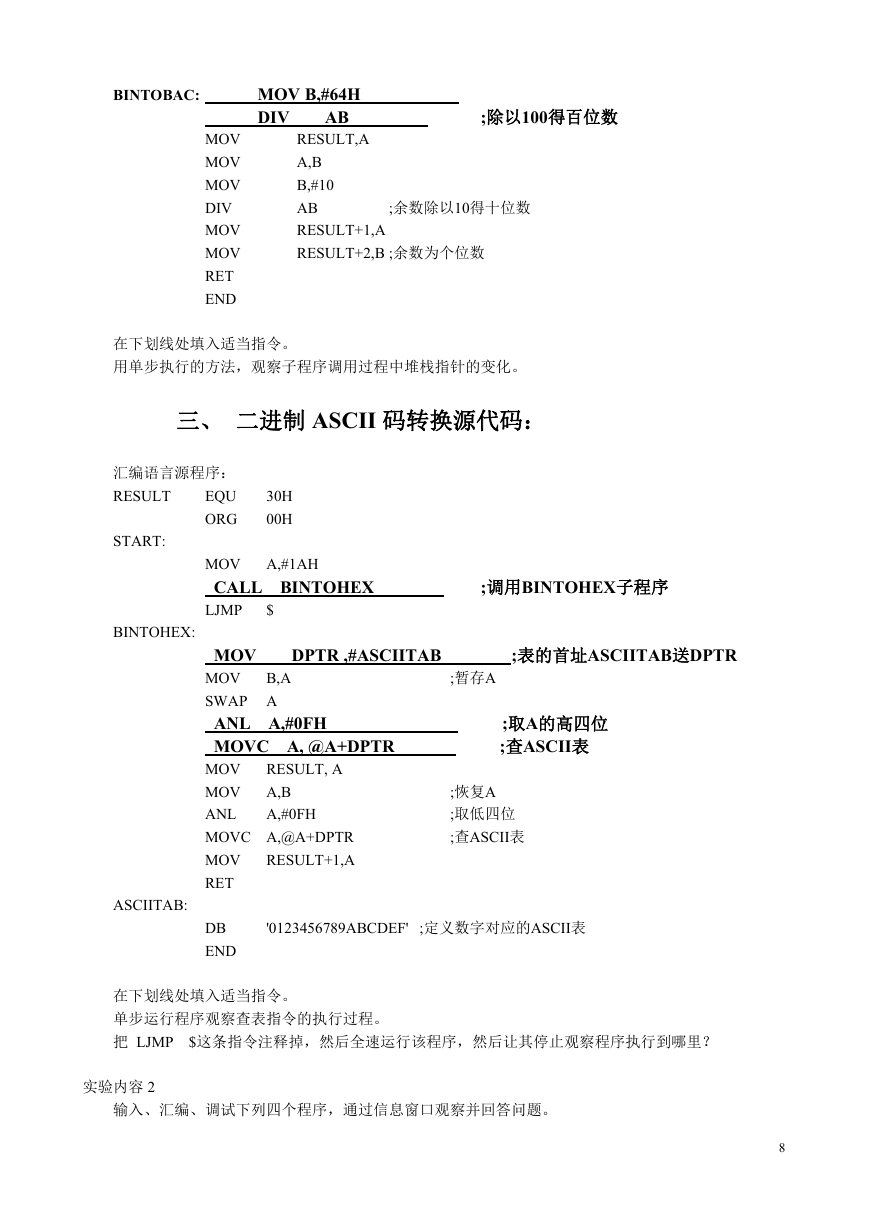

    BINTOBAC: MOV B,#64H DIV AB ;除以100得百位数 RESULT,A A,B B,#10 AB RESULT+1,A RESULT+2,B ;余数为个位数 ;余数除以10得十位数 MOV MOV MOV DIV MOV MOV RET END 在下划线处填入适当指令。 用单步执行的方法，观察子程序调用过程中堆栈指针的变化。 三、 二进制 ASCII 码转换源代码： 汇编语言源程序： EQU RESULT ORG START: 30H 00H A,#1AH MOV CALL BINTOHEX LJMP $ BINTOHEX: DPTR ,#ASCIITAB B,A MOV MOV SWAP A ANL A,#0FH MOVC A, @A+DPTR MOV MOV ANL MOVC A,@A+DPTR MOV RESULT+1,A RET RESULT, A A,B A,#0FH ;调用BINTOHEX子程序 ;表的首址ASCIITAB送DPTR ;暂存A ;取A的高四位 ;查ASCII表 ;恢复A ;取低四位 ;查ASCII表 ASCIITAB: DB END '0123456789ABCDEF' ;定义数字对应的ASCII表 在下划线处填入适当指令。 单步运行程序观察查表指令的执行过程。 把 LJMP $这条指令注释掉，然后全速运行该程序，然后让其停止观察程序执行到哪里？ 实验内容 2 输入、汇编、调试下列四个程序，通过信息窗口观察并回答问题。 8
