总电路图：

单片机电路图： 1602 接线图：

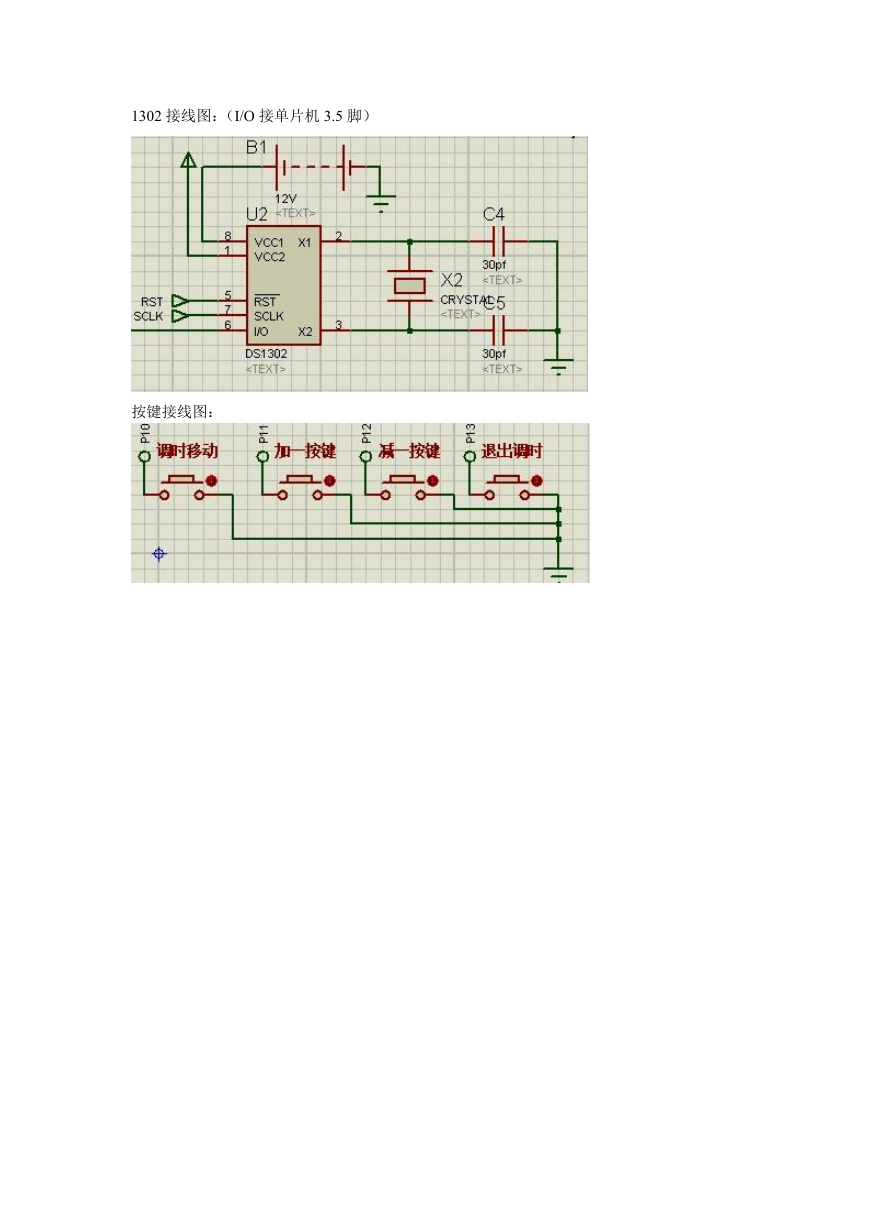

1302 接线图：（I/O 接单片机 3.5 脚）按键接线图：

程序清单： #include #include #define uchar unsigned char #define uint unsigned int sbit ACC0 = ACC^0; sbit ACC7 = ACC^7; sbit t=P1^0;//进入调时按键 sbit jia=P1^1;//加一按键 sbit jian=P1^2;//减一按键 sbit m=P1^3;//退出调时按键 sbit BEEP=P2^0;//蜂鸣器 sbit jtod=P1^4;//矩阵按键转独立按键，该脚置 0 sbit T_CLK = P1^6; /*实时时钟时钟线引脚 */ sbit T_IO = P3^5; /*实时时钟数据线引脚 */ sbit T_RST = P1^7; /*实时时钟复位线引脚 */ sbit E=P2^7; sbit RW=P2^6; sbit RS=P2^5; uchar code hanzi[][8]={{0x04,0x0f,0x12,0x0f,0x0a,0x1f,0x02,0x02},{0x0f,0x09,0x0f,0x09,0x0f,0x09,0x13, 0x11},{0x1f,0x11,0x11,0x1f,0x11,0x11,0x1f,0x00}}; //1602 数据/命令选择引脚 //1602 使能引脚 //1602 读写引脚 void v_W1302(uchar ucAddr, uchar ucDa); uchar uc_R1302(uchar); uchar dectobcd(uchar bcd); uchar bcdtodec(uchar); void beep(); void delay(uchar x) { uchar i; while(x--) for(i=0;i<110;i++); } /******************************************************************** * 名称 : enable(uchar del) * 功能 : 1602 命令函数 * 输入 : 输入的命令值 * 输出 : 无 ***********************************************************************/ void enable(uchar del)

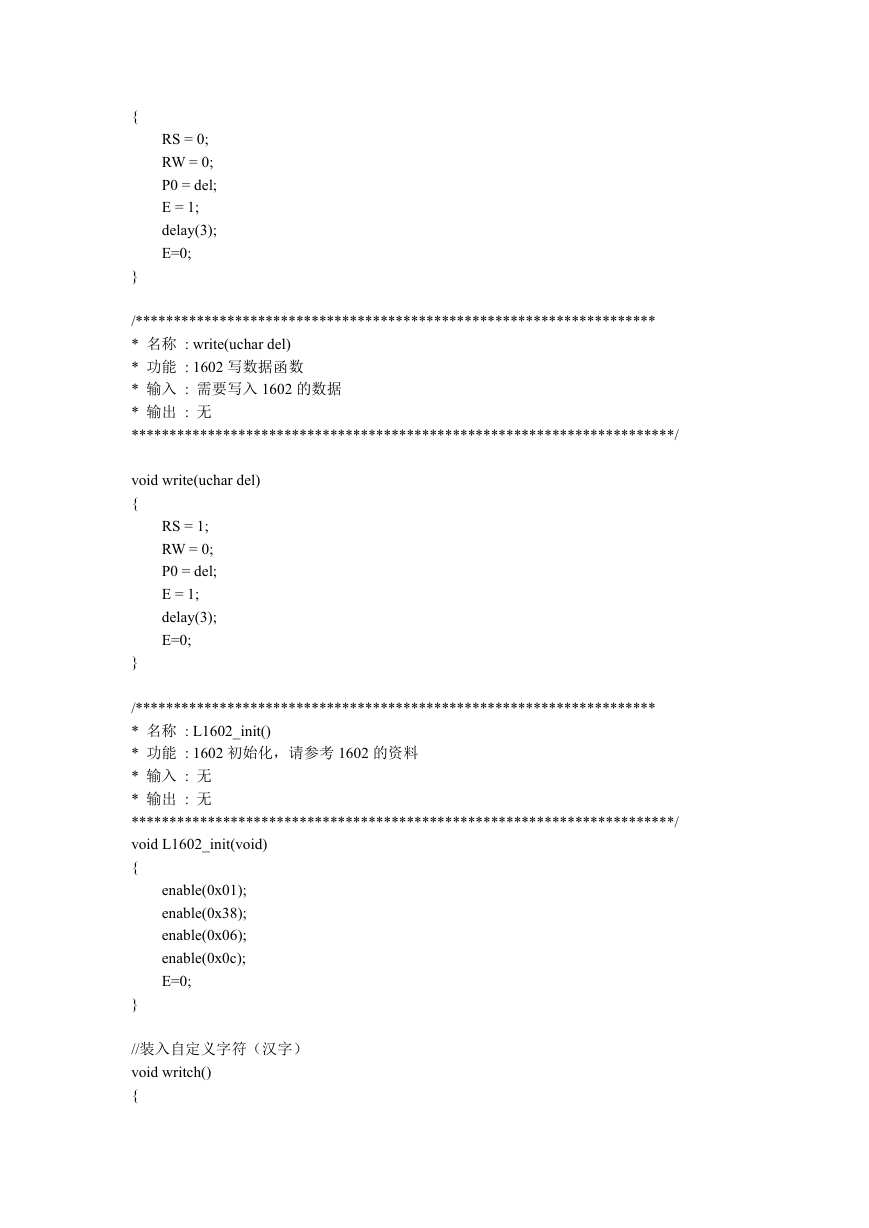

{ } RS = 0; RW = 0; P0 = del; E = 1; delay(3); E=0; /******************************************************************** * 名称 : write(uchar del) * 功能 : 1602 写数据函数 * 输入 : 需要写入 1602 的数据 * 输出 : 无 ***********************************************************************/ void write(uchar del) { RS = 1; RW = 0; P0 = del; E = 1; delay(3); E=0; } /******************************************************************** * 名称 : L1602_init() * 功能 : 1602 初始化，请参考 1602 的资料 * 输入 : 无 * 输出 : 无 ***********************************************************************/ void L1602_init(void) { enable(0x01); enable(0x38); enable(0x06); enable(0x0c); E=0; } //装入自定义字符（汉字） void writch() {

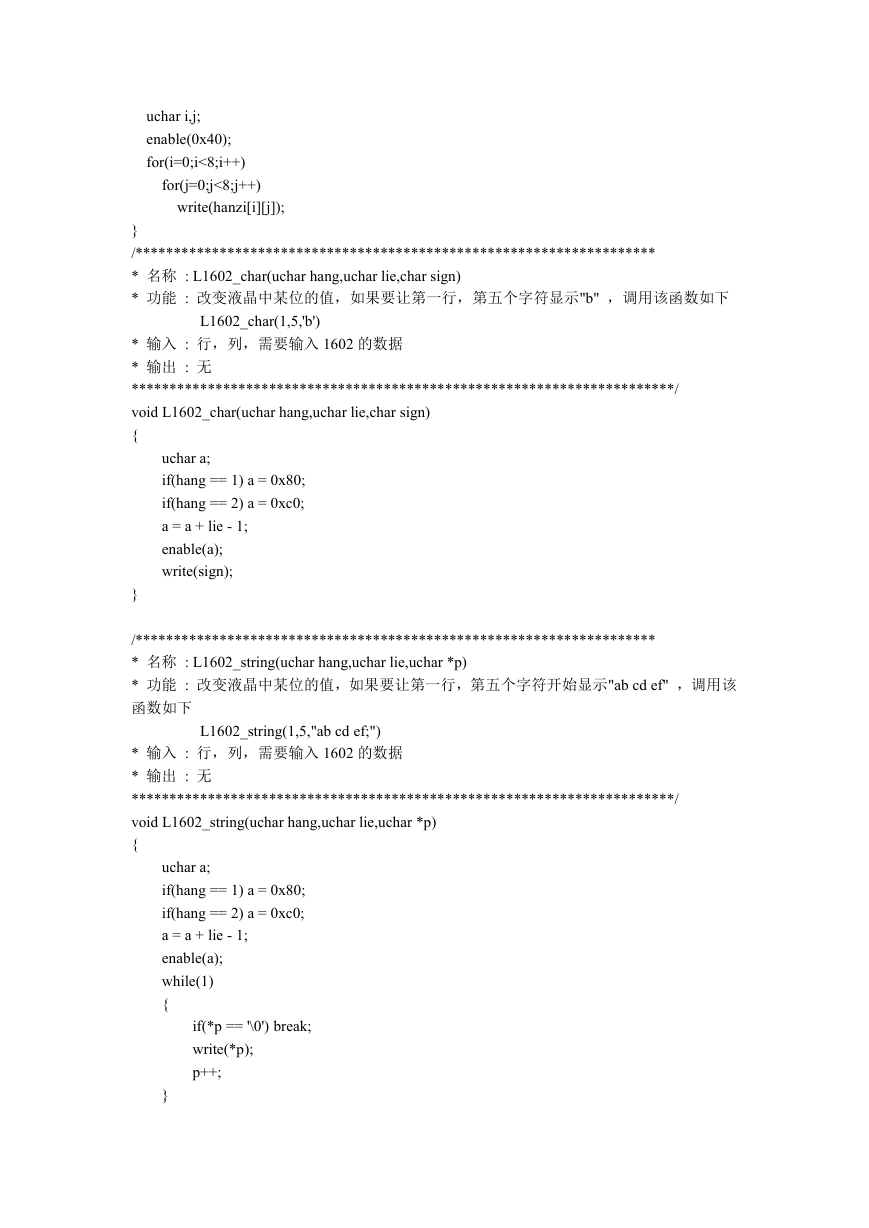

uchar i,j; enable(0x40); for(i=0;i<8;i++) for(j=0;j<8;j++) write(hanzi[i][j]); } /******************************************************************** * 名称 : L1602_char(uchar hang,uchar lie,char sign) * 功能 : 改变液晶中某位的值，如果要让第一行，第五个字符显示"b" ，调用该函数如下 L1602_char(1,5,'b') * 输入 : 行，列，需要输入 1602 的数据 * 输出 : 无 ***********************************************************************/ void L1602_char(uchar hang,uchar lie,char sign) { uchar a; if(hang == 1) a = 0x80; if(hang == 2) a = 0xc0; a = a + lie - 1; enable(a); write(sign); } /******************************************************************** * 名称 : L1602_string(uchar hang,uchar lie,uchar *p) * 功能 : 改变液晶中某位的值，如果要让第一行，第五个字符开始显示"ab cd ef" ，调用该函数如下 L1602_string(1,5,"ab cd ef;") * 输入 : 行，列，需要输入 1602 的数据 * 输出 : 无 ***********************************************************************/ void L1602_string(uchar hang,uchar lie,uchar *p) { uchar a; if(hang == 1) a = 0x80; if(hang == 2) a = 0xc0; a = a + lie - 1; enable(a); while(1) { if(*p == '\0') break; write(*p); p++; }

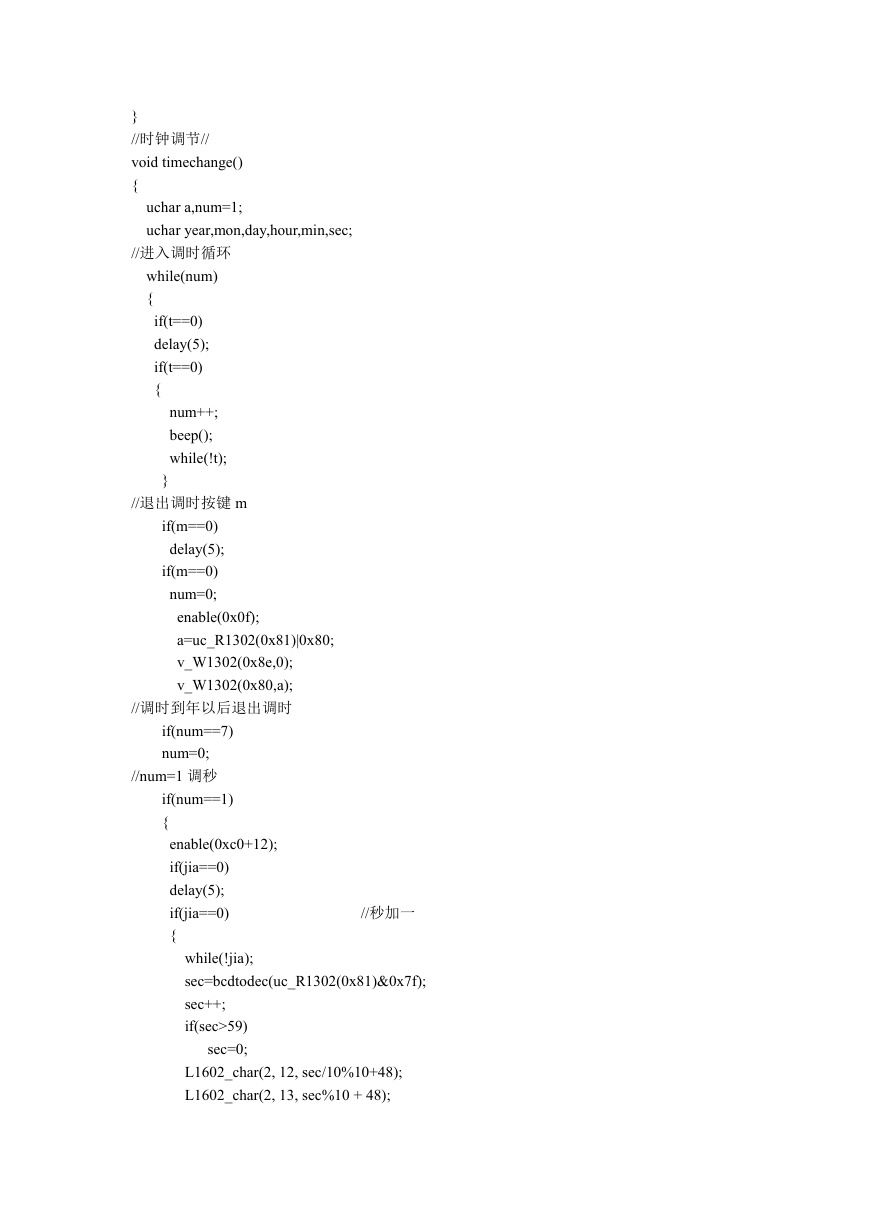

} //时钟调节// void timechange() { uchar a,num=1; uchar year,mon,day,hour,min,sec; //进入调时循环 while(num) { if(t==0) delay(5); if(t==0) { num++; beep(); while(!t); } //退出调时按键 m if(m==0) delay(5); if(m==0) num=0; enable(0x0f); a=uc_R1302(0x81)|0x80; v_W1302(0x8e,0); v_W1302(0x80,a); //调时到年以后退出调时 if(num==7) num=0; //num=1 调秒 if(num==1) { enable(0xc0+12); if(jia==0) delay(5); if(jia==0) { //秒加一 while(!jia); sec=bcdtodec(uc_R1302(0x81)&0x7f); sec++; if(sec>59) sec=0; L1602_char(2, 12, sec/10%10+48); L1602_char(2, 13, sec%10 + 48);

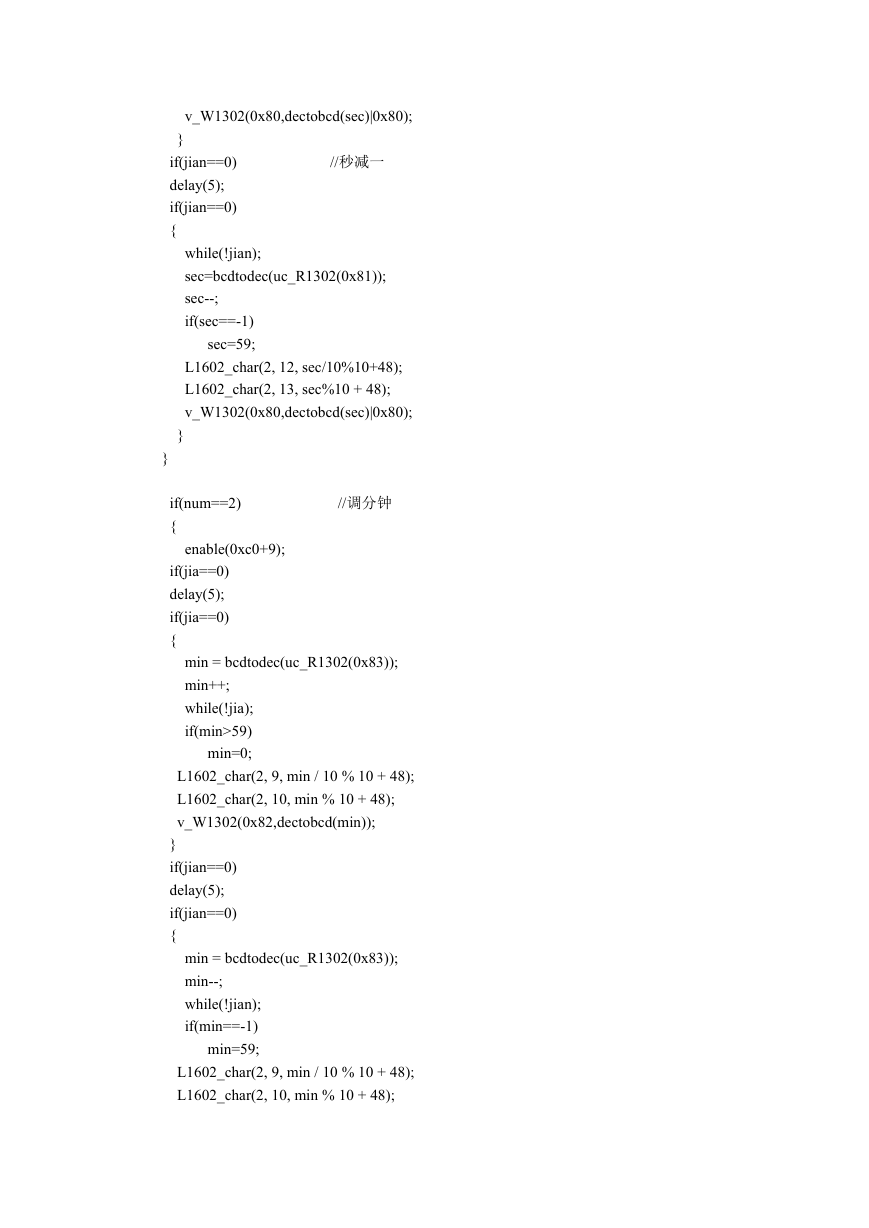

v_W1302(0x80,dectobcd(sec)|0x80); } if(jian==0) delay(5); if(jian==0) { //秒减一 while(!jian); sec=bcdtodec(uc_R1302(0x81)); sec--; if(sec==-1) sec=59; L1602_char(2, 12, sec/10%10+48); L1602_char(2, 13, sec%10 + 48); v_W1302(0x80,dectobcd(sec)|0x80); //调分钟 } } if(num==2) { enable(0xc0+9); if(jia==0) delay(5); if(jia==0) { min = bcdtodec(uc_R1302(0x83)); min++; while(!jia); if(min>59) min=0; L1602_char(2, 9, min / 10 % 10 + 48); L1602_char(2, 10, min % 10 + 48); v_W1302(0x82,dectobcd(min)); } if(jian==0) delay(5); if(jian==0) { min = bcdtodec(uc_R1302(0x83)); min--; while(!jian); if(min==-1) min=59; L1602_char(2, 9, min / 10 % 10 + 48); L1602_char(2, 10, min % 10 + 48);
