（1）硬件环境需求

H3C MSR 系列路由器和交换机

（2）软件环境需求

实验2- H3C路由器/交换机组网

课程名称：计算机网络实验教学学时：4学时

年级/班级：学生人数：专业：软件工程

（1）硬件环境需求

2台H3S S3600V2交换机，2台H3C MSR 26-30路由器，多台PC 以及cons

（2）软件环境需求

实验心得：

实验3-H3C路由器配置

DHCP服务、APR协议

课程名称：计算机网络实验教学学时：4学时

年级/班级：学生人数：专业：软件工程

（1）硬件环境需求

2台H3S S3600V2交换机，2台H3C MSR 26-30路由器，多台PC 以及

（2）软件环境需求

任务一：配置H3C-Router路由器为DHCP服务器

任务二：配置H3C-B路由器为DHCP服务器，H3C-A为中继

实验4H3C交换机VLAN配置和报文分析

课程名称：计算机网络实验教学学时：4学时

年级/班级：学生人数：专业：软件工程

（1）硬件环境需求

2台H3S S3600V2交换机，2台H3C MSR 26-30路由器，多台PC 以及cons

（2）软件环境需求

任务一：配置H3C-B路由器为DHCP服务器、H3C-A路由器为DHCP中继

任务二：配置基于端口划分的VLAN

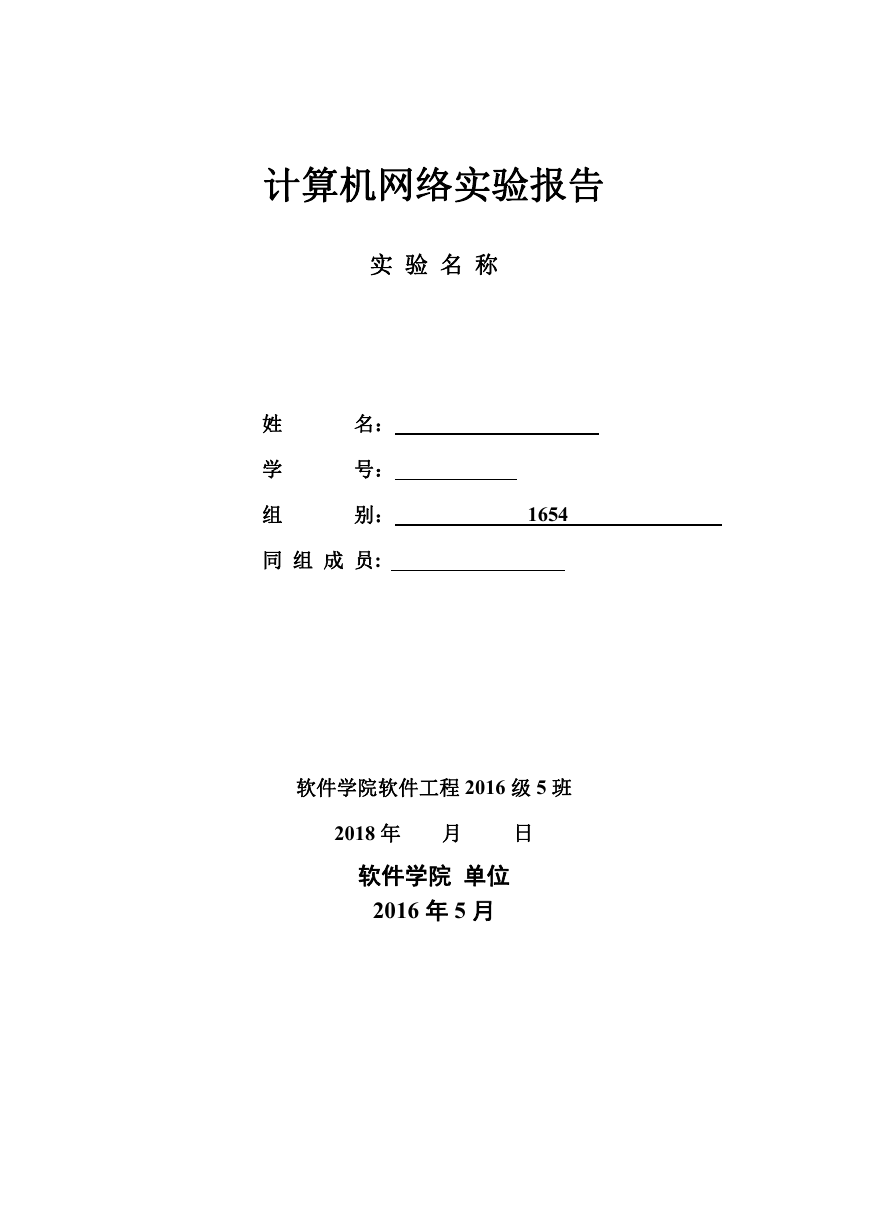

计算机网络实验报告实验名称姓学组名：号：别：同组成员: 1654 软件学院软件工程 2016 级 5 班 2018 年月日软件学院单位 2016 年 5 月

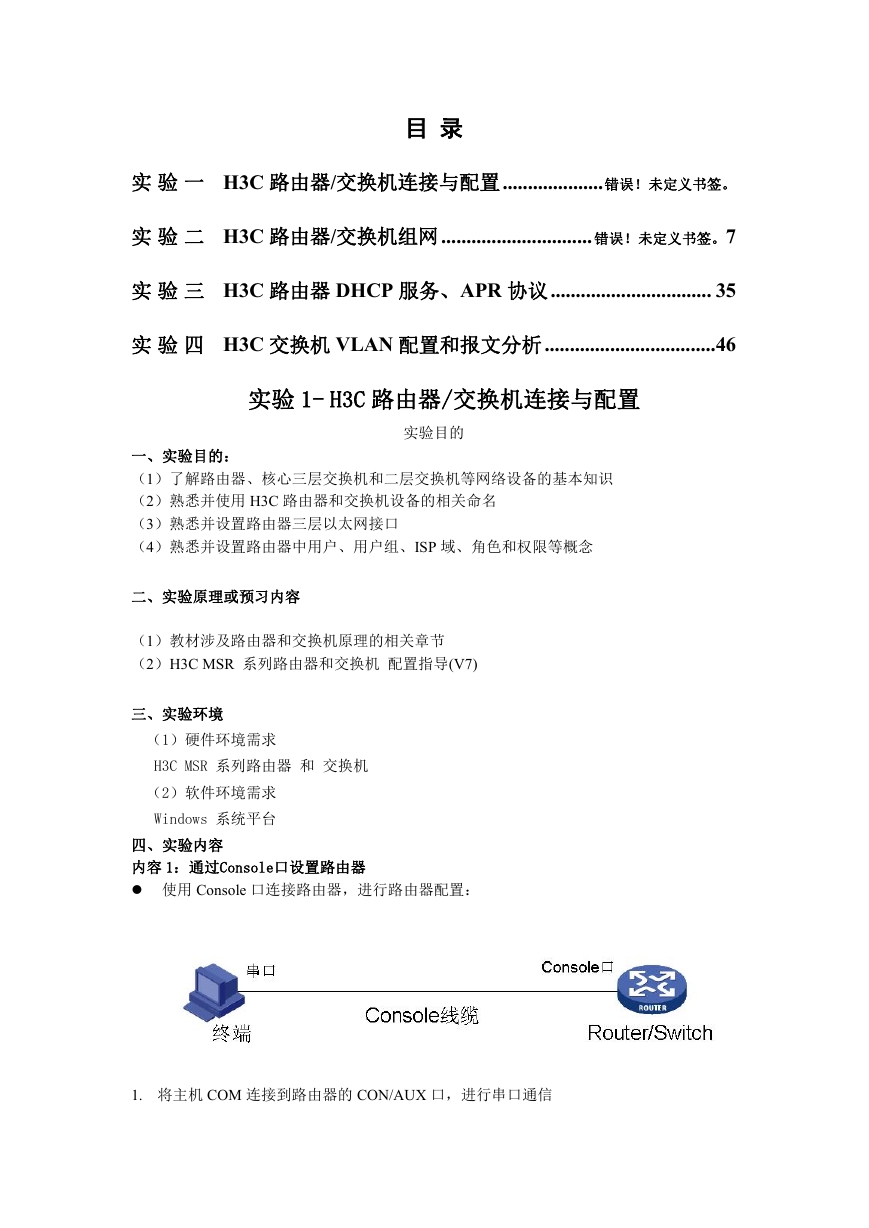

目录实验一 H3C 路由器/交换机连接与配置....................错误！未定义书签。实验二 H3C 路由器/交换机组网.............................. 错误！未定义书签。7 实验三 H3C 路由器 DHCP 服务、APR 协议................................ 35 实验四 H3C 交换机 VLAN 配置和报文分析..................................46 实验 1- H3C 路由器/交换机连接与配置实验目的一、实验目的：（1）了解路由器、核心三层交换机和二层交换机等网络设备的基本知识（2）熟悉并使用 H3C 路由器和交换机设备的相关命名（3）熟悉并设置路由器三层以太网接口（4）熟悉并设置路由器中用户、用户组、ISP 域、角色和权限等概念二、实验原理或预习内容（1）教材涉及路由器和交换机原理的相关章节（2）H3C MSR 系列路由器和交换机配置指导(V7) 三、实验环境（1）硬件环境需求 H3C MSR 系列路由器和交换机（2）软件环境需求 Windows 系统平台四、实验内容内容 1：通过Console口设置路由器  使用 Console 口连接路由器，进行路由器配置： 1. 将主机 COM 连接到路由器的 CON/AUX 口，进行串口通信

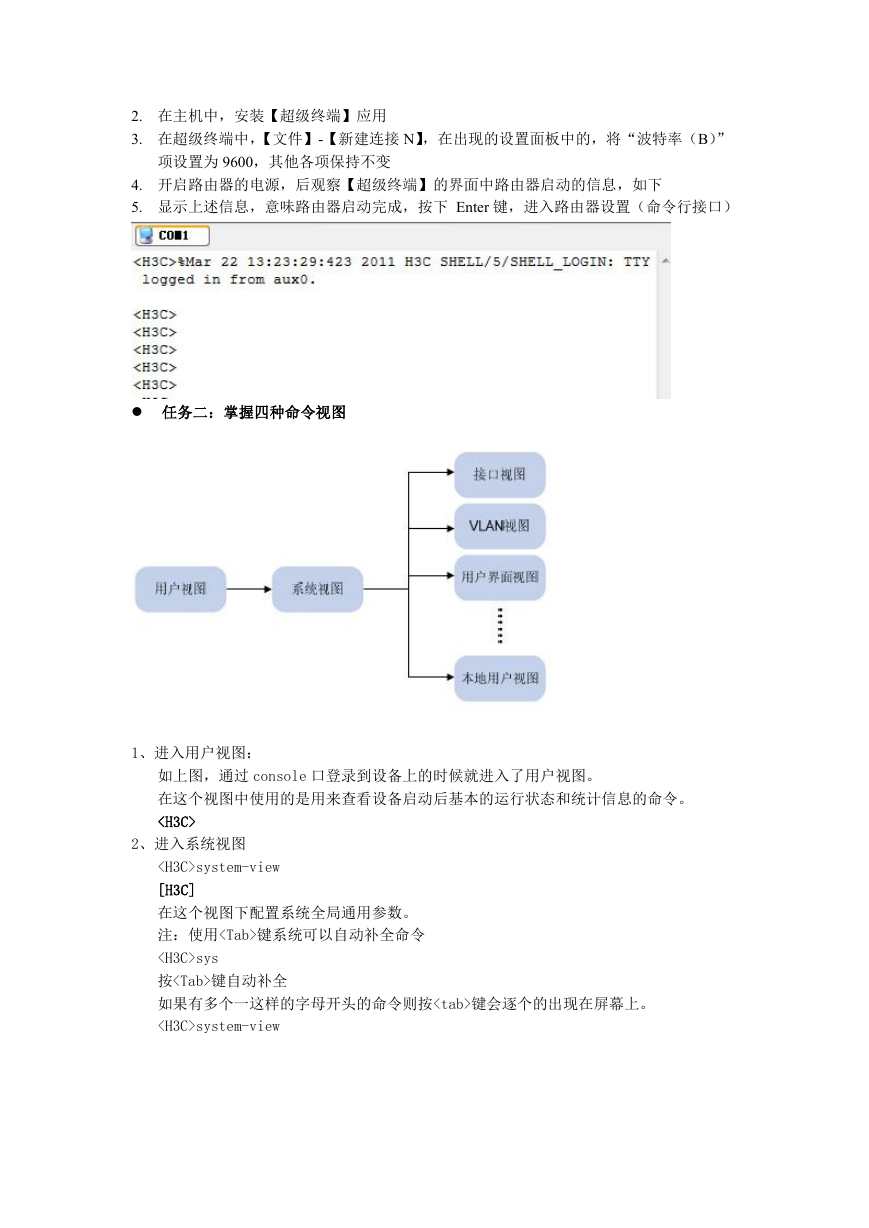

2. 在主机中，安装【超级终端】应用 3. 在超级终端中，【文件】-【新建连接 N】，在出现的设置面板中的，将“波特率（B）” 项设置为 9600，其他各项保持不变 4. 开启路由器的电源，后观察【超级终端】的界面中路由器启动的信息，如下 5. 显示上述信息，意味路由器启动完成，按下 Enter 键，进入路由器设置（命令行接口）  任务二：掌握四种命令视图 1、进入用户视图：如上图，通过 console 口登录到设备上的时候就进入了用户视图。在这个视图中使用的是用来查看设备启动后基本的运行状态和统计信息的命令。 2、进入系统视图 system-view [H3C] 在这个视图下配置系统全局通用参数。注：使用键系统可以自动补全命令 sys 按键自动补全如果有多个一这样的字母开头的命令则按键会逐个的出现在屏幕上。 system-view

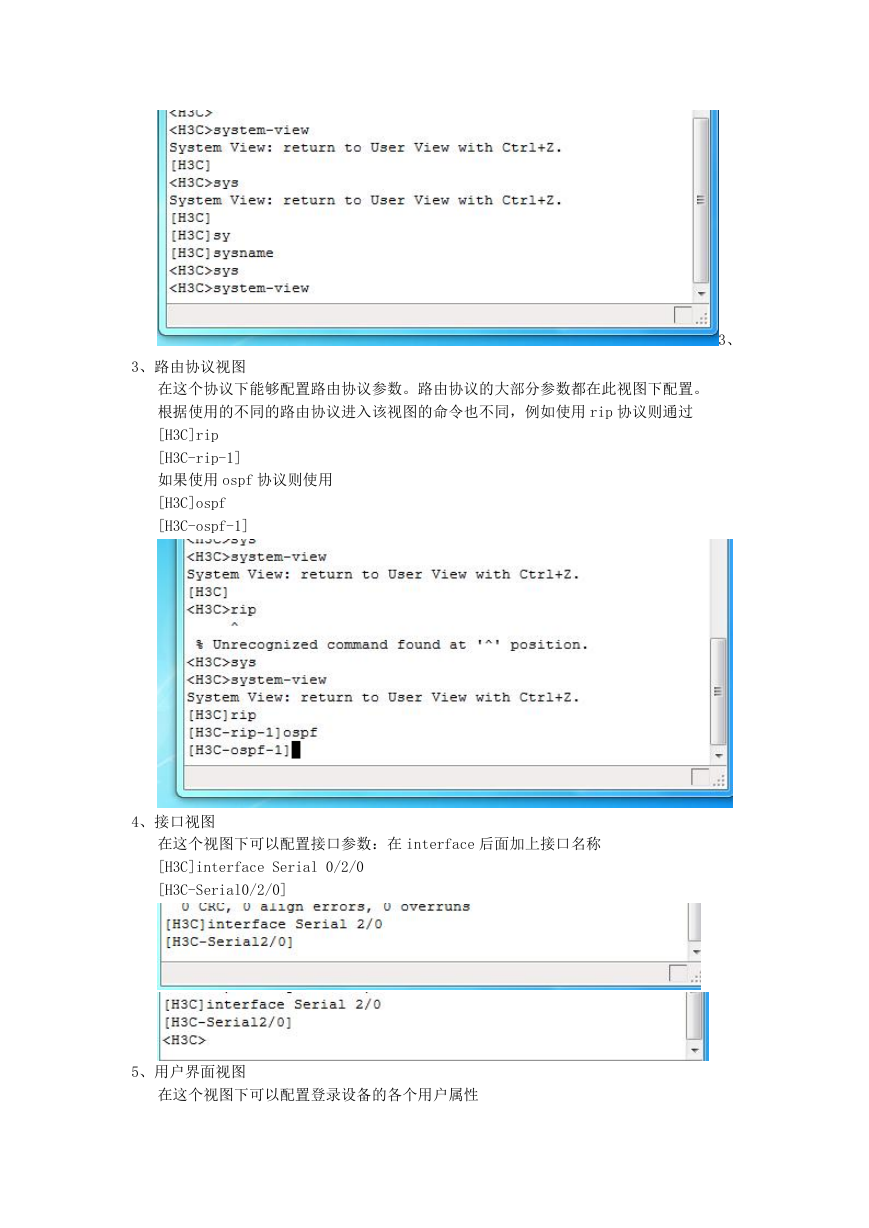

3、 3、路由协议视图在这个协议下能够配置路由协议参数。路由协议的大部分参数都在此视图下配置。根据使用的不同的路由协议进入该视图的命令也不同，例如使用 rip 协议则通过 [H3C]rip [H3C-rip-1] 如果使用 ospf 协议则使用 [H3C]ospf [H3C-ospf-1] 4、接口视图在这个视图下可以配置接口参数：在 interface 后面加上接口名称 [H3C]interface Serial 0/2/0 [H3C-Serial0/2/0] 5、用户界面视图在这个视图下可以配置登录设备的各个用户属性

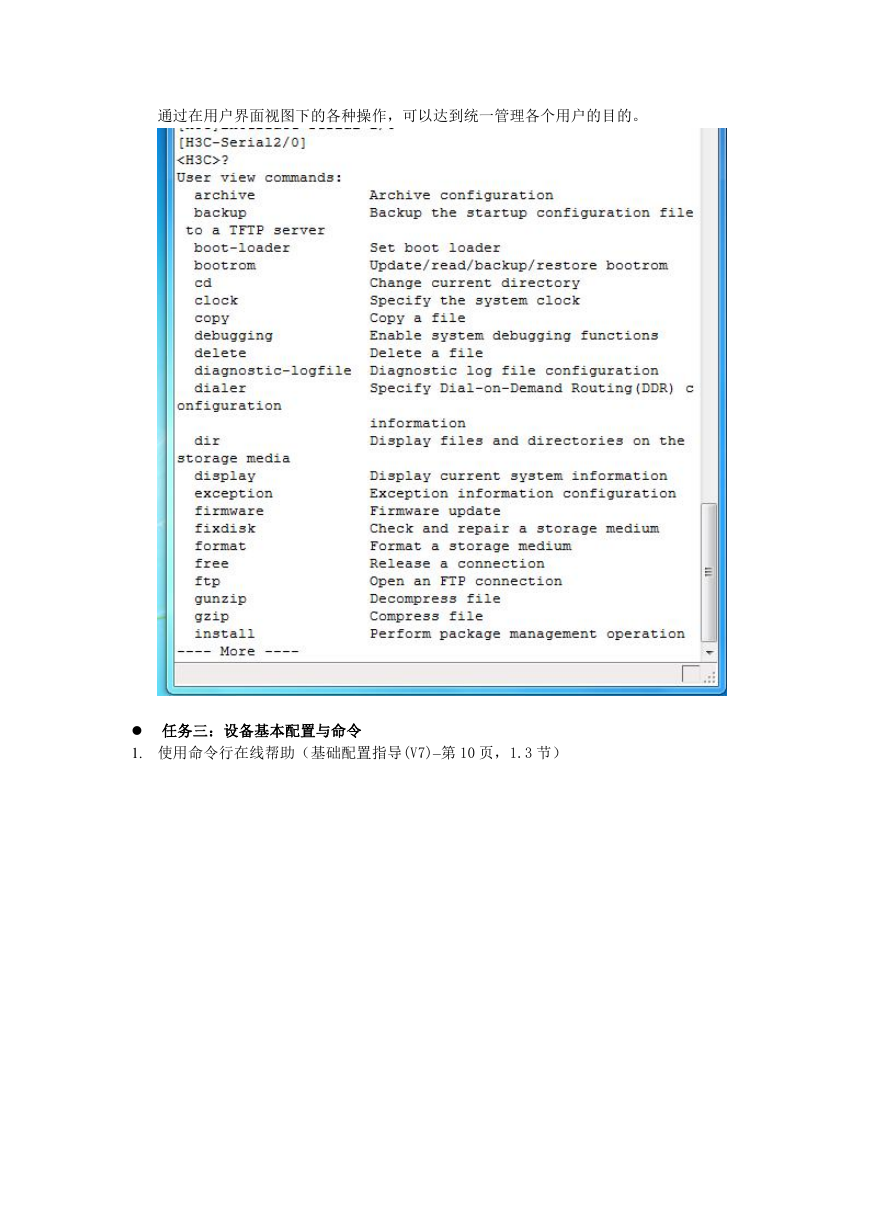

通过在用户界面视图下的各种操作，可以达到统一管理各个用户的目的。  任务三：设备基本配置与命令 1. 使用命令行在线帮助（基础配置指导(V7)–第 10 页，1.3 节）

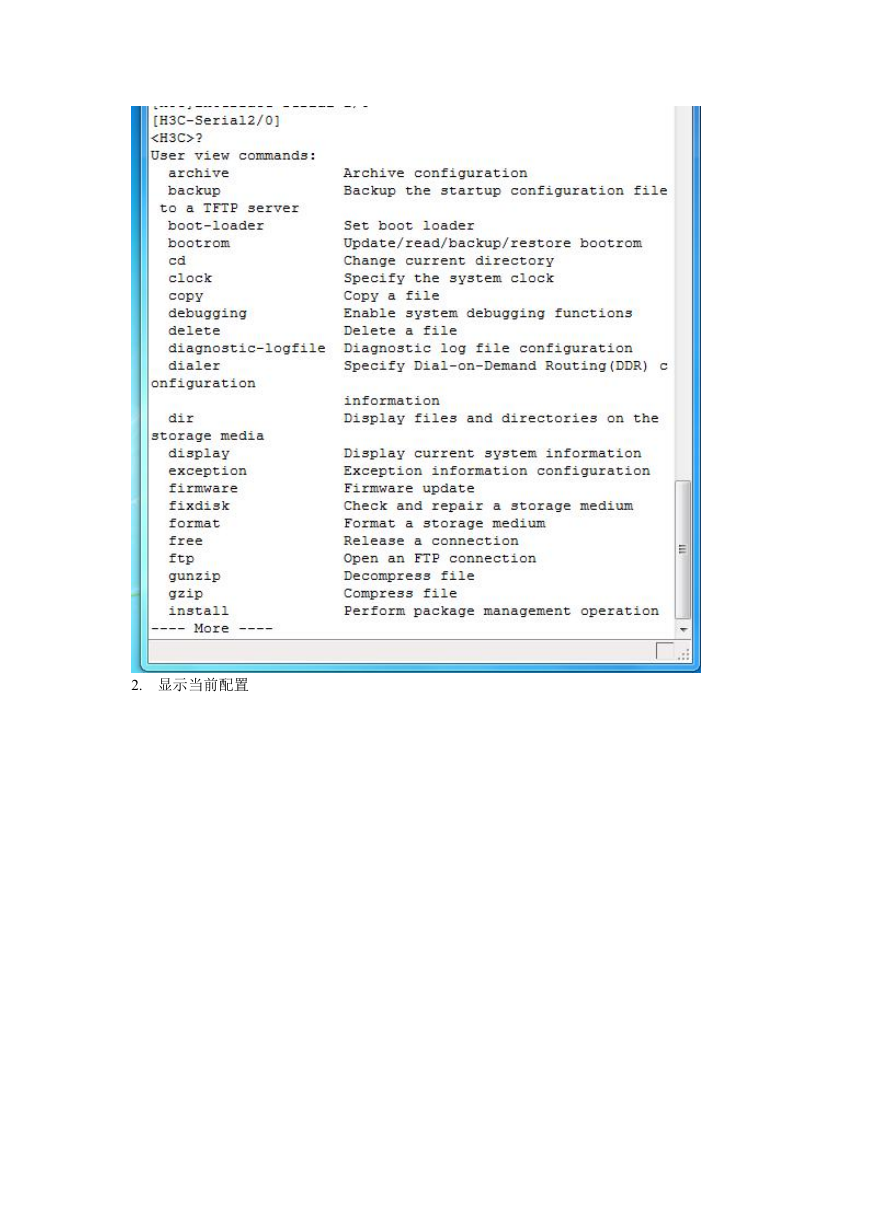

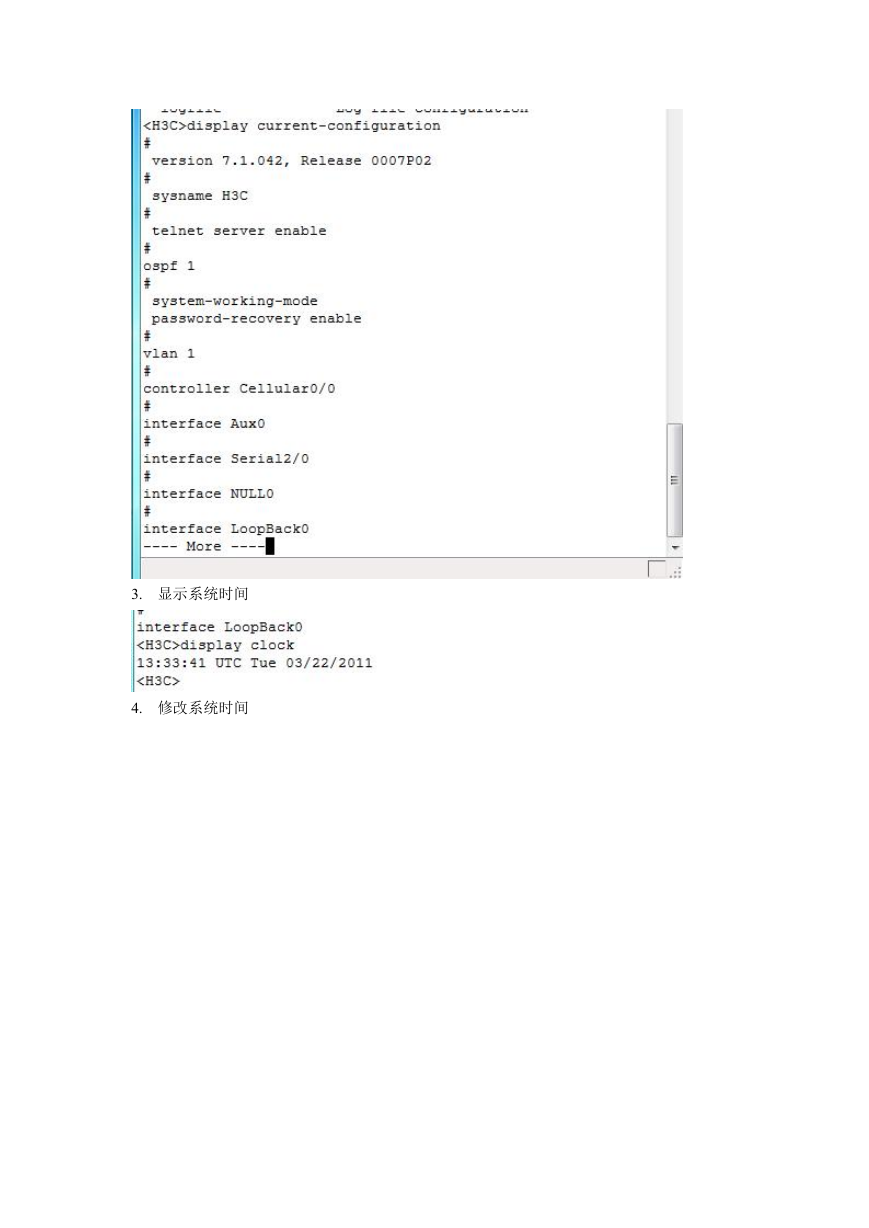

2. 显示当前配置

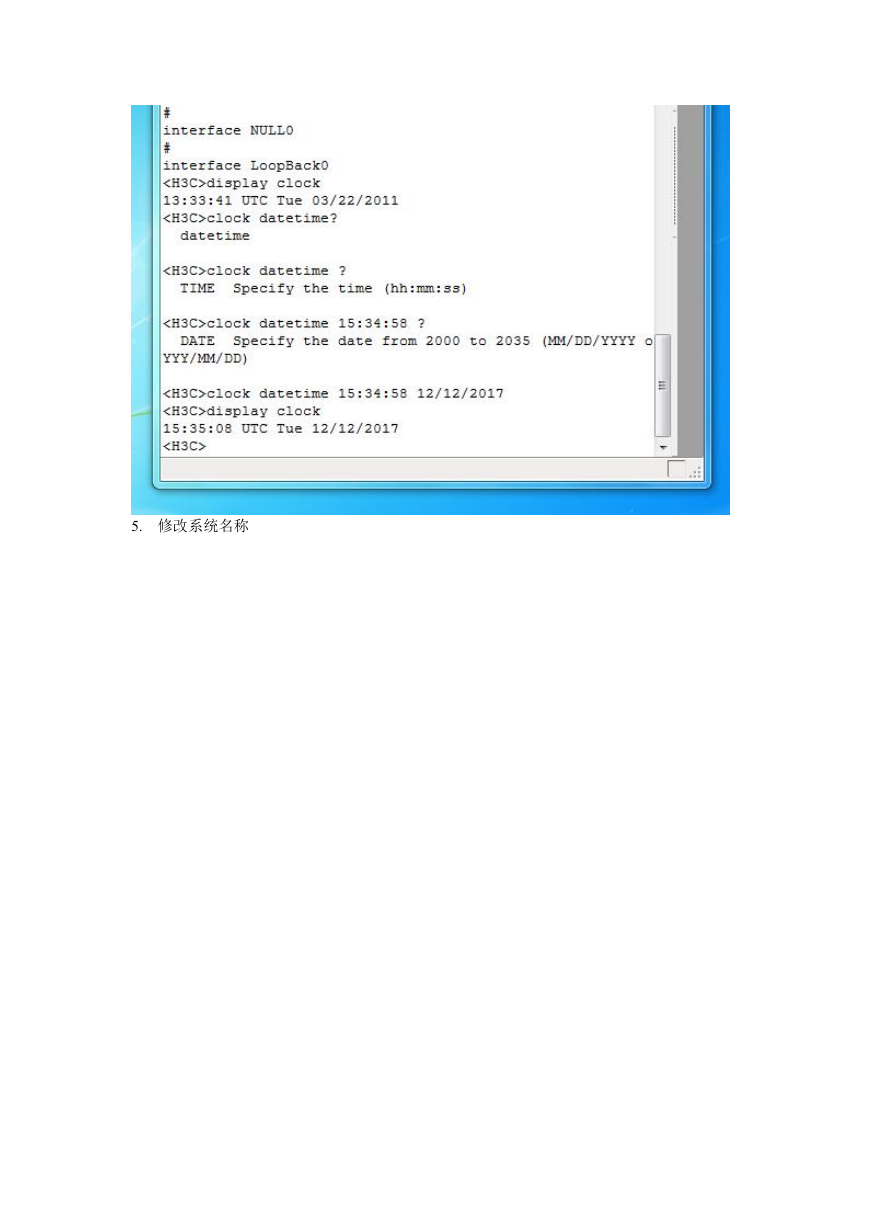

3. 显示系统时间 4. 修改系统时间

5. 修改系统名称
