丽讯Vivitek投影机-D965说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：4.74M 资料格式：pdf 举报版权申诉

第1页 / 共71页

第2页 / 共71页

第3页 / 共71页

第4页 / 共71页

第5页 / 共71页

第6页 / 共71页

第7页 / 共71页

第8页 / 共71页

開始使用

包裝物品檢查表

投影機零件圖

右前視圖

頂端視圖—螢幕顯示 (OSD) 按鈕及 LED。

後視圖

遙控器零件

遙控器操作範圍

投影機和遙控器按鈕

設定及操作

放入遙控器的電池

投影機開機與關機

設定存取密碼 (安全鎖)

調整投影機高度

調整變焦環、對焦及梯形校正

調整音量

螢幕顯示選單設定

螢幕顯示選單控制項

瀏覽螢幕顯示選單

設定螢幕顯示選單語言

螢幕顯示選單總覽

螢幕顯示子選單總覽

影像選單

進階功能

色彩管理員

電腦選單

視訊/音訊選單

音訊

安裝 I 選單

進階功能

簡報計時器

安裝 II 選單

進階功能

螢幕顯示選單設定

週邊設備測試

燈泡小時重設

網路

恢復原廠設定值

狀態

維護及安全性

更換投影燈

重設燈泡

清潔投影機

清潔鏡頭

清潔外殼

Using the Kensington® 保全鎖的使用 & 使用安全桿

使用安全拉桿

故障排除

常見問題與解決方法

故障排除提示

LED 錯誤訊息

影像問題

燈泡問題

遙控器問題

音訊問題

將投影機送修

規格

投影距離與投影尺寸

投影距離及影像尺寸表

時序模式表

投影機尺寸

法規遵循

FCC 警告

加拿大

安全認證

附錄 I

RS-232C 協定

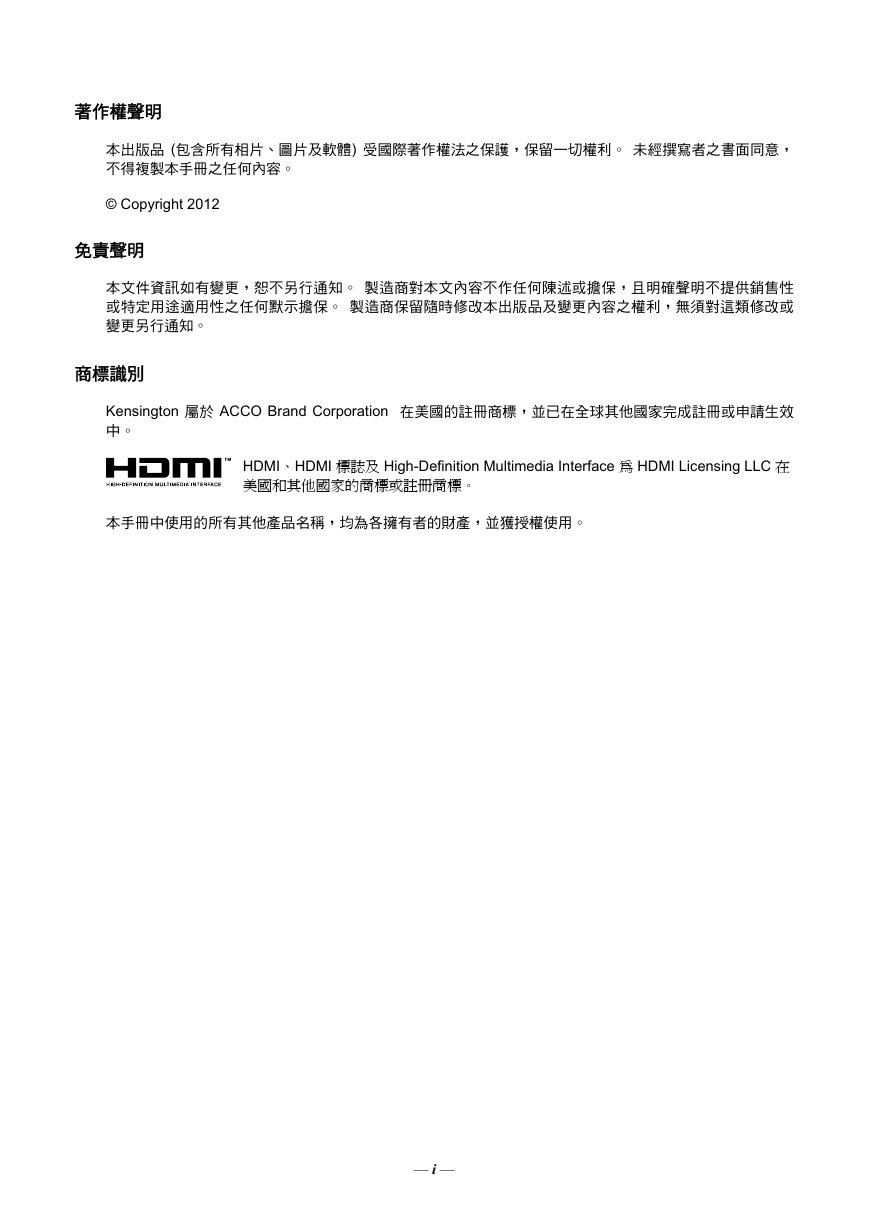

著作權聲明本出版品 (包含所有相片、圖片及軟體) 受國際著作權法之保護，保留一切權利。未經撰寫者之書面同意，不得複製本手冊之任何內容。 © Copyright 2012 免責聲明本文件資訊如有變更，恕不另行通知。製造商對本文內容不作任何陳述或擔保，且明確聲明不提供銷售性或特定用途適用性之任何默示擔保。製造商保留隨時修改本出版品及變更內容之權利，無須對這類修改或變更另行通知。商標識別 Kensington 屬於 ACCO Brand Corporation 在美國的註冊商標，並已在全球其他國家完成註冊或申請生效中。 HDMI、HDMI 標誌及 High-Definition Multimedia Interface 為 HDMI Licensing LLC 在美國和其他國家的商標或註冊商標。本手冊中使用的所有其他產品名稱，均為各擁有者的財產，並獲授權使用。 — i —

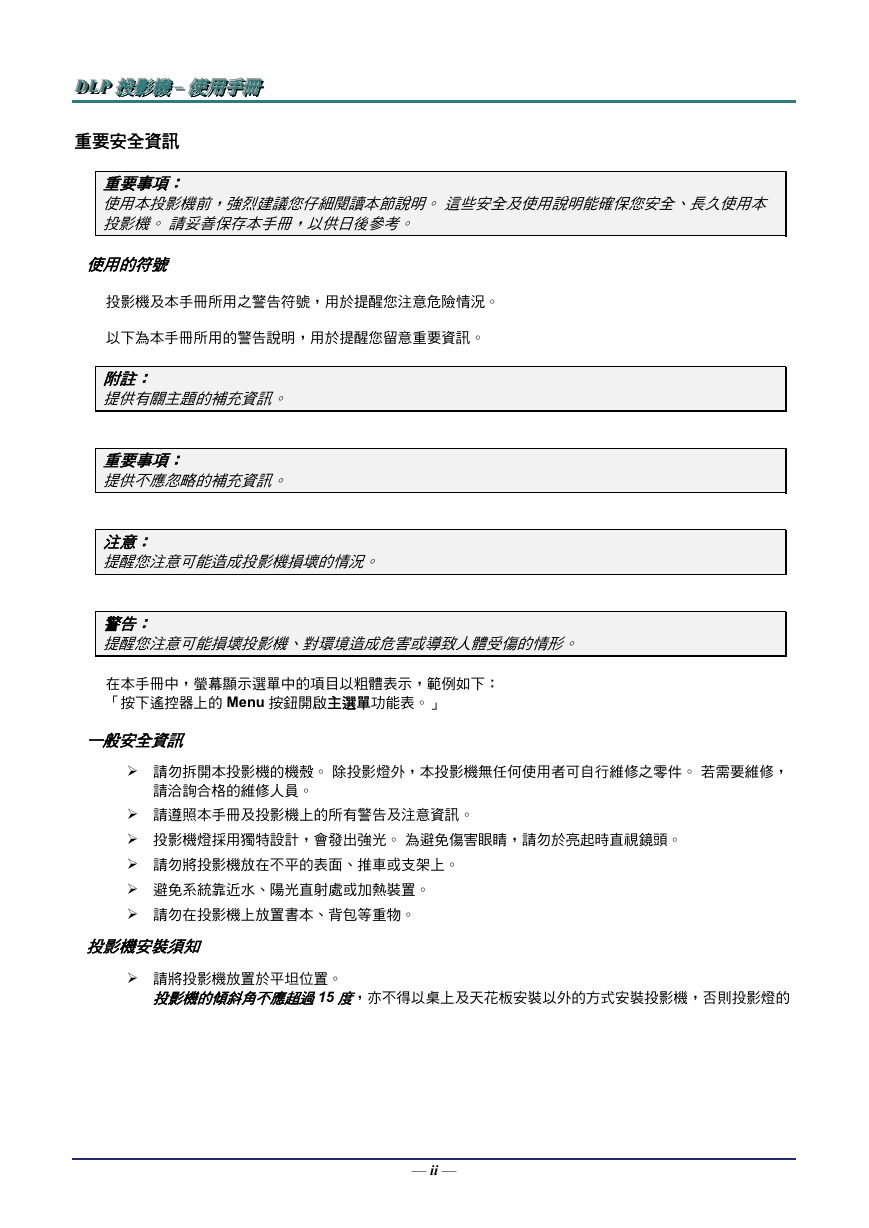

DDDLLLPPP 投投投影影影機機機 ––– 使使使用用用手手手冊冊冊重要安全資訊重要事項：使用本投影機前，強烈建議您仔細閱讀本節說明。這些安全及使用說明能確保您安全、長久使用本投影機。請妥善保存本手冊，以供日後參考。使用的符號投影機及本手冊所用之警告符號，用於提醒您注意危險情況。以下為本手冊所用的警告說明，用於提醒您留意重要資訊。附註：提供有關主題的補充資訊。重要事項：提供不應忽略的補充資訊。注意：提醒您注意可能造成投影機損壞的情況。警告：提醒您注意可能損壞投影機、對環境造成危害或導致人體受傷的情形。在本手冊中，螢幕顯示選單中的項目以粗體表示，範例如下：「按下遙控器上的 Menu 按鈕開啟主選單功能表。」一般安全資訊請勿拆開本投影機的機殼。除投影燈外，本投影機無任何使用者可自行維修之零件。若需要維修，請洽詢合格的維修人員。請遵照本手冊及投影機上的所有警告及注意資訊。投影機燈採用獨特設計，會發出強光。為避免傷害眼睛，請勿於亮起時直視鏡頭。請勿將投影機放在不平的表面、推車或支架上。避免系統靠近水、陽光直射處或加熱裝置。請勿在投影機上放置書本、背包等重物。投影機安裝須知請將投影機放置於平坦位置。投影機的傾斜角不應超過 15 度，亦不得以桌上及天花板安裝以外的方式安裝投影機，否則投影燈的 — ii —

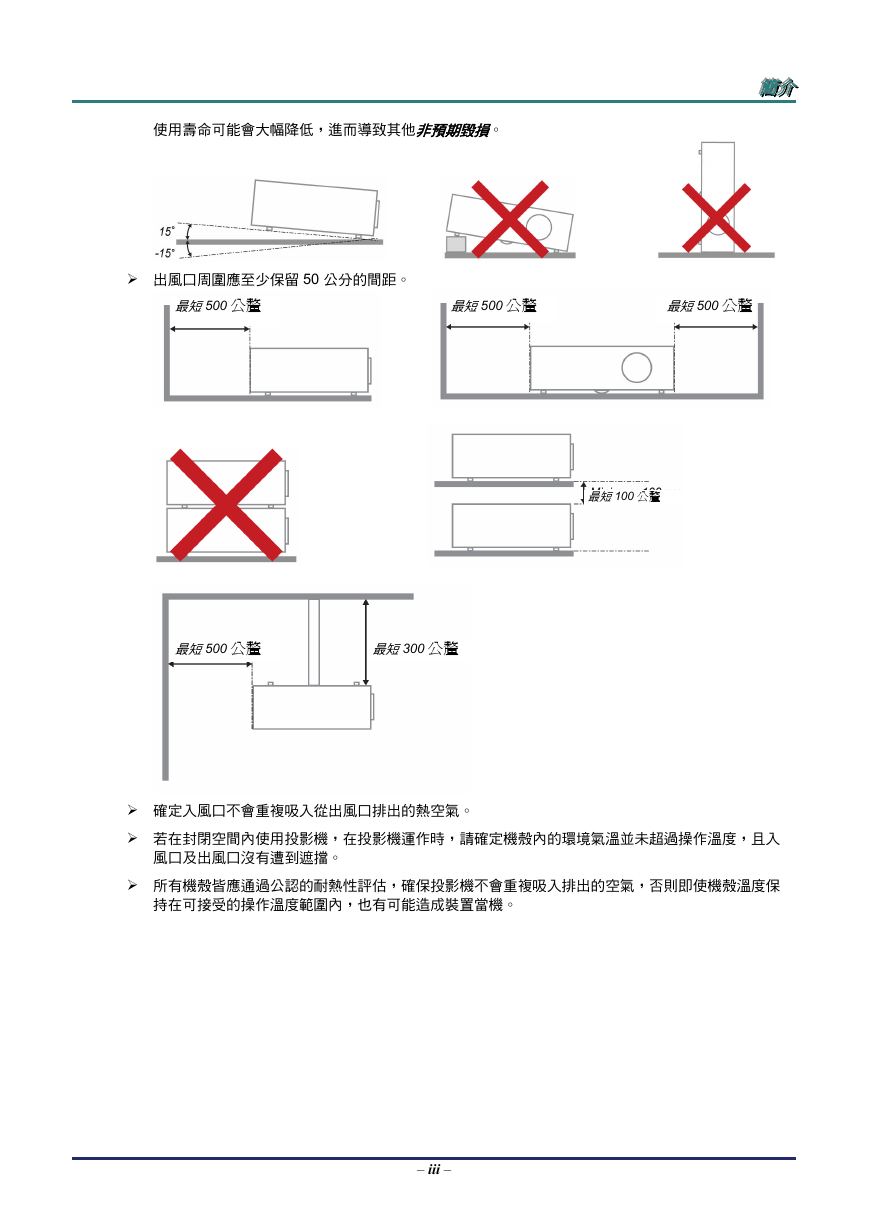

使用壽命可能會大幅降低，進而導致其他非預期毀損。簡簡簡介介介出風口周圍應至少保留 50 公分的間距。最短 500 公釐最短 500 公釐最短 500 公釐最短 500 公釐最短 300 公釐最短 100 公釐確定入風口不會重複吸入從出風口排出的熱空氣。若在封閉空間內使用投影機，在投影機運作時，請確定機殼內的環境氣溫並未超過操作溫度，且入風口及出風口沒有遭到遮擋。所有機殼皆應通過公認的耐熱性評估，確保投影機不會重複吸入排出的空氣，否則即使機殼溫度保持在可接受的操作溫度範圍內，也有可能造成裝置當機。 – iii –

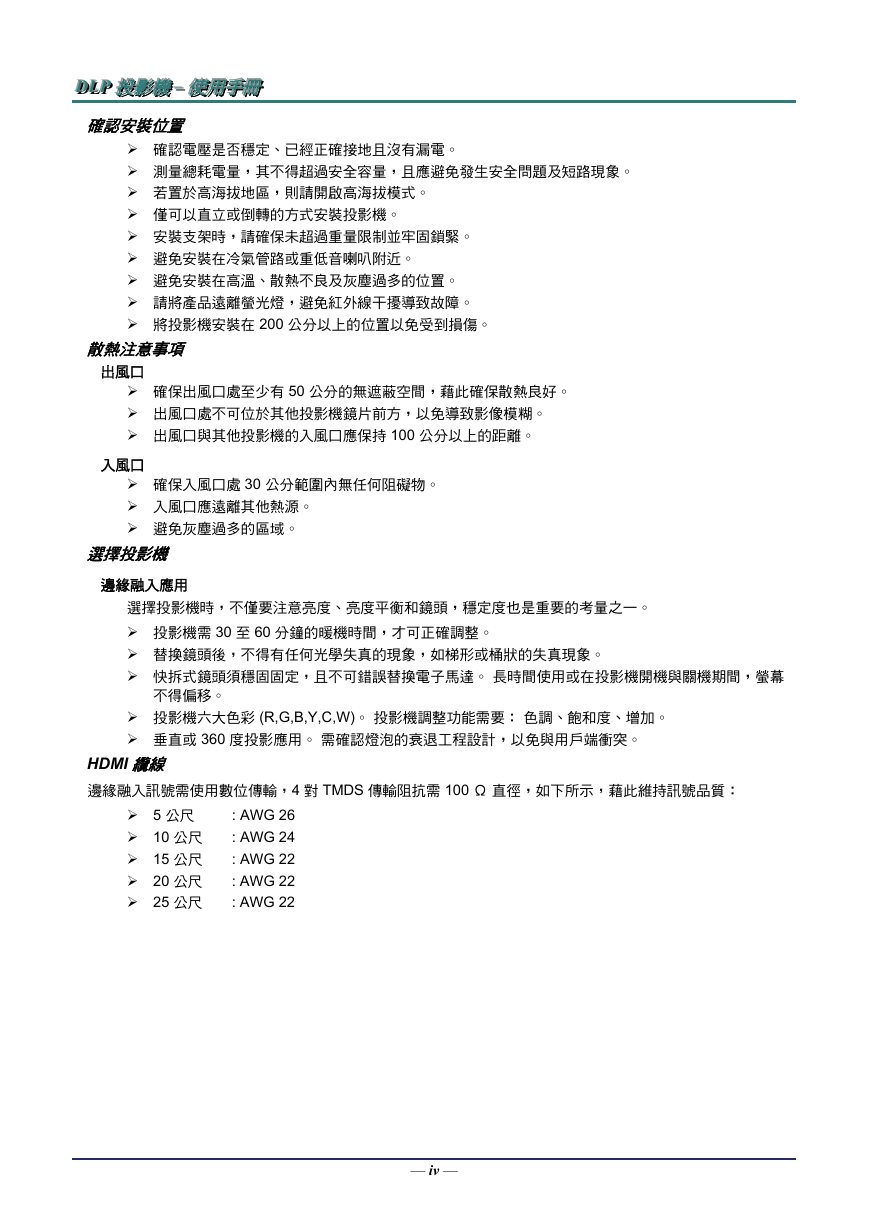

DDDLLLPPP 投投投影影影機機機 ––– 使使使用用用手手手冊冊冊確認安裝位置確認電壓是否穩定、已經正確接地且沒有漏電。測量總耗電量，其不得超過安全容量，且應避免發生安全問題及短路現象。若置於高海拔地區，則請開啟高海拔模式。僅可以直立或倒轉的方式安裝投影機。安裝支架時，請確保未超過重量限制並牢固鎖緊。避免安裝在冷氣管路或重低音喇叭附近。避免安裝在高溫、散熱不良及灰塵過多的位置。請將產品遠離螢光燈，避免紅外線干擾導致故障。將投影機安裝在 200 公分以上的位置以免受到損傷。散熱注意事項出風口確保出風口處至少有 50 公分的無遮蔽空間，藉此確保散熱良好。出風口處不可位於其他投影機鏡片前方，以免導致影像模糊。出風口與其他投影機的入風口應保持 100 公分以上的距離。入風口確保入風口處 30 公分範圍內無任何阻礙物。入風口應遠離其他熱源。避免灰塵過多的區域。選擇投影機邊緣融入應用選擇投影機時，不僅要注意亮度、亮度平衡和鏡頭，穩定度也是重要的考量之一。投影機需 30 至 60 分鐘的暖機時間，才可正確調整。替換鏡頭後，不得有任何光學失真的現象，如梯形或桶狀的失真現象。快拆式鏡頭須穩固固定，且不可錯誤替換電子馬達。長時間使用或在投影機開機與關機期間，螢幕不得偏移。投影機六大色彩 (R,G,B,Y,C,W)。投影機調整功能需要：色調、飽和度、增加。垂直或 360 度投影應用。需確認燈泡的衰退工程設計，以免與用戶端衝突。 HDMI 纜線邊緣融入訊號需使用數位傳輸，4 對 TMDS 傳輸阻抗需 100 Ω 直徑，如下所示，藉此維持訊號品質： 5 公尺 10 公尺 15 公尺 20 公尺 25 公尺 : AWG 26 : AWG 24 : AWG 22 : AWG 22 : AWG 22 — iv —

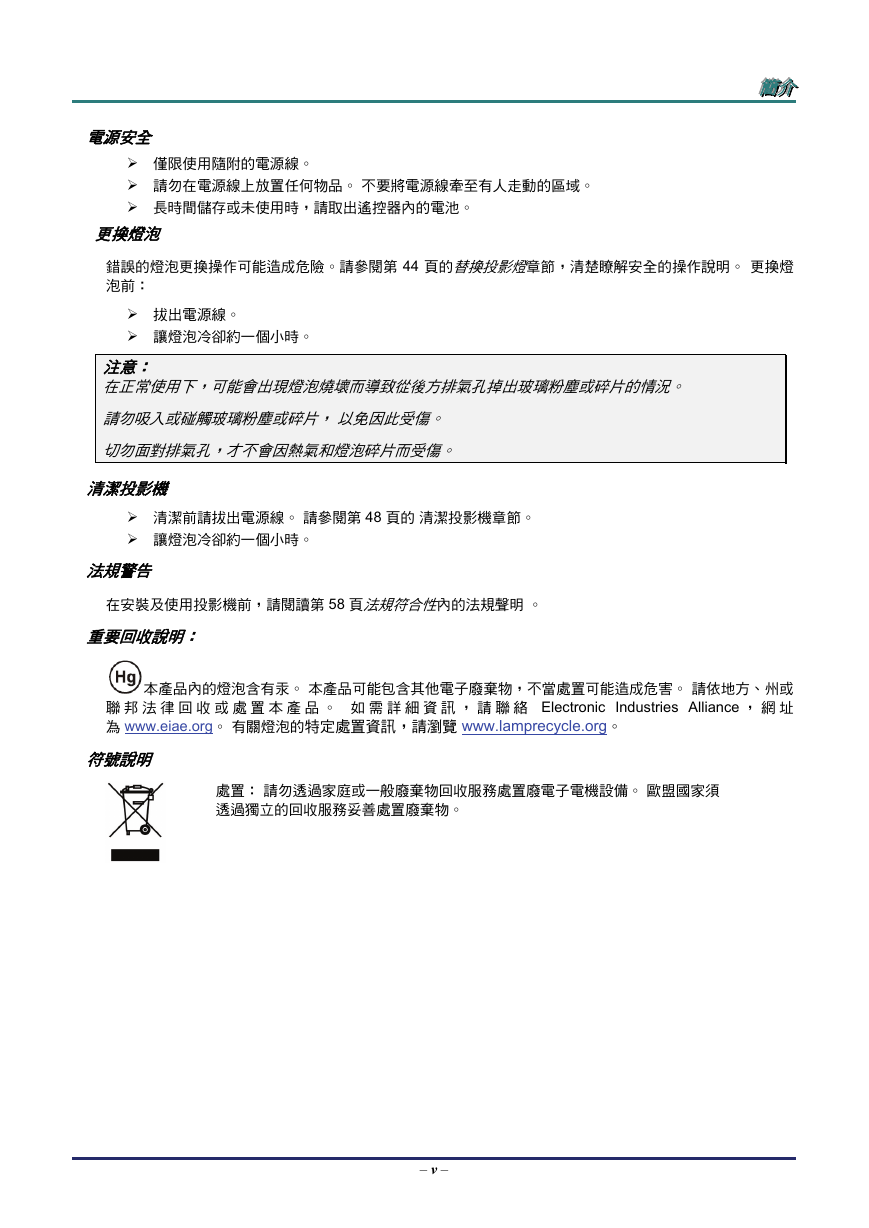

簡簡簡介介介電源安全僅限使用隨附的電源線。請勿在電源線上放置任何物品。不要將電源線牽至有人走動的區域。長時間儲存或未使用時，請取出遙控器內的電池。更換燈泡錯誤的燈泡更換操作可能造成危險。請參閱第 44 頁的替換投影燈章節，清楚瞭解安全的操作說明。更換燈泡前：拔出電源線。讓燈泡冷卻約一個小時。注意：在正常使用下，可能會出現燈泡燒壞而導致從後方排氣孔掉出玻璃粉塵或碎片的情況。請勿吸入或碰觸玻璃粉塵或碎片，以免因此受傷。切勿面對排氣孔，才不會因熱氣和燈泡碎片而受傷。清潔投影機清潔前請拔出電源線。請參閱第 48 頁的清潔投影機章節。讓燈泡冷卻約一個小時。法規警告在安裝及使用投影機前，請閱讀第 58 頁法規符合性內的法規聲明。重要回收說明：本產品內的燈泡含有汞。本產品可能包含其他電子廢棄物，不當處置可能造成危害。請依地方、州或聯邦法律回收或處置本產品。如需詳細資訊，請聯絡 Electronic Indu stries Alliance ，網址為 www.eiae.org。有關燈泡的特定處置資訊，請瀏覽 www.lamprecycle.org。符號說明處置：請勿透過家庭或一般廢棄物回收服務處置廢電子電機設備。歐盟國家須透過獨立的回收服務妥善處置廢棄物。 – v –

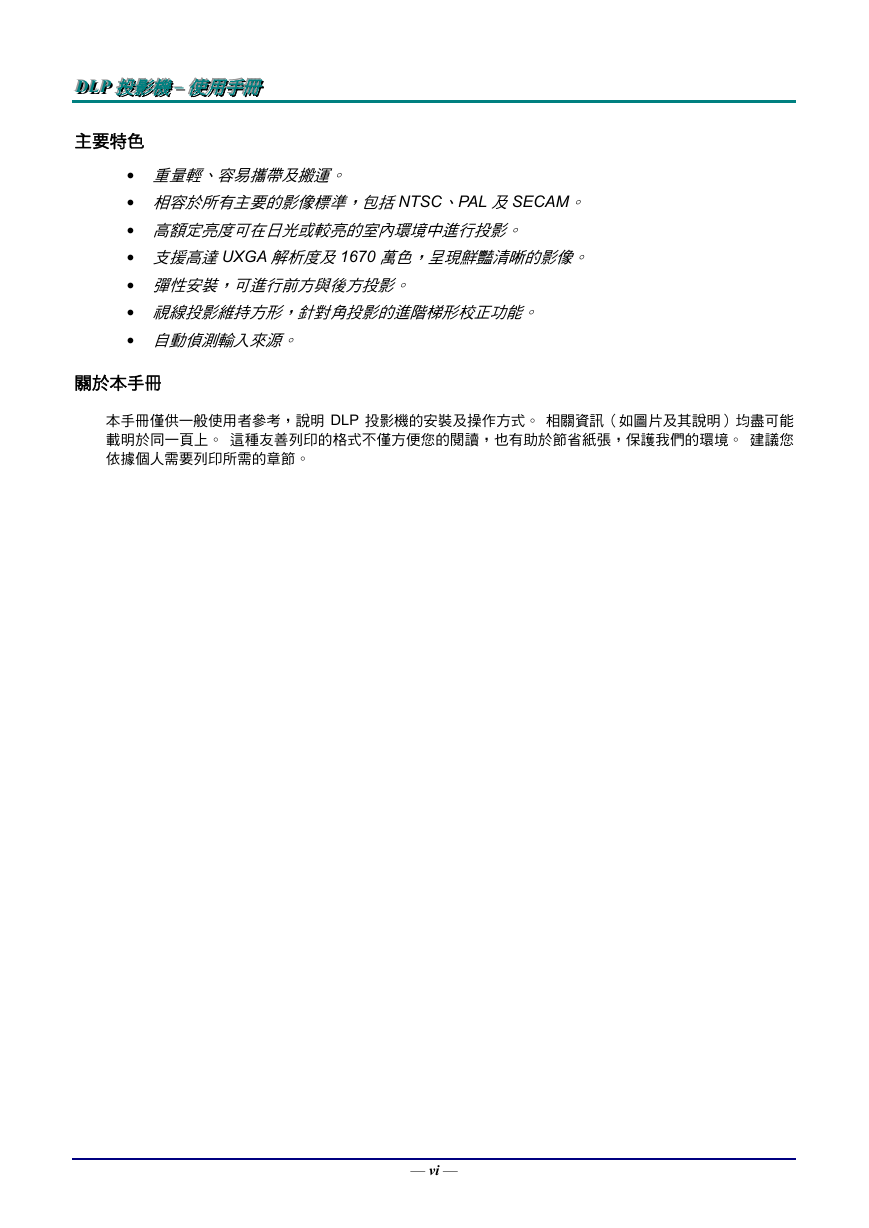

DDDLLLPPP 投投投影影影機機機 ––– 使使使用用用手手手冊冊冊主要特色  重量輕、容易攜帶及搬運。  相容於所有主要的影像標準，包括 NTSC、PAL 及 SECAM。  高額定亮度可在日光或較亮的室內環境中進行投影。  支援高達 UXGA 解析度及 1670 萬色，呈現鮮豔清晰的影像。  彈性安裝，可進行前方與後方投影。  視線投影維持方形，針對角投影的進階梯形校正功能。  自動偵測輸入來源。關於本手冊本手冊僅供一般使用者參考，說明 DLP 投影機的安裝及操作方式。相關資訊（如圖片及其說明）均盡可能載明於同一頁上。這種友善列印的格式不僅方便您的閱讀，也有助於節省紙張，保護我們的環境。建議您依據個人需要列印所需的章節。 — vi —

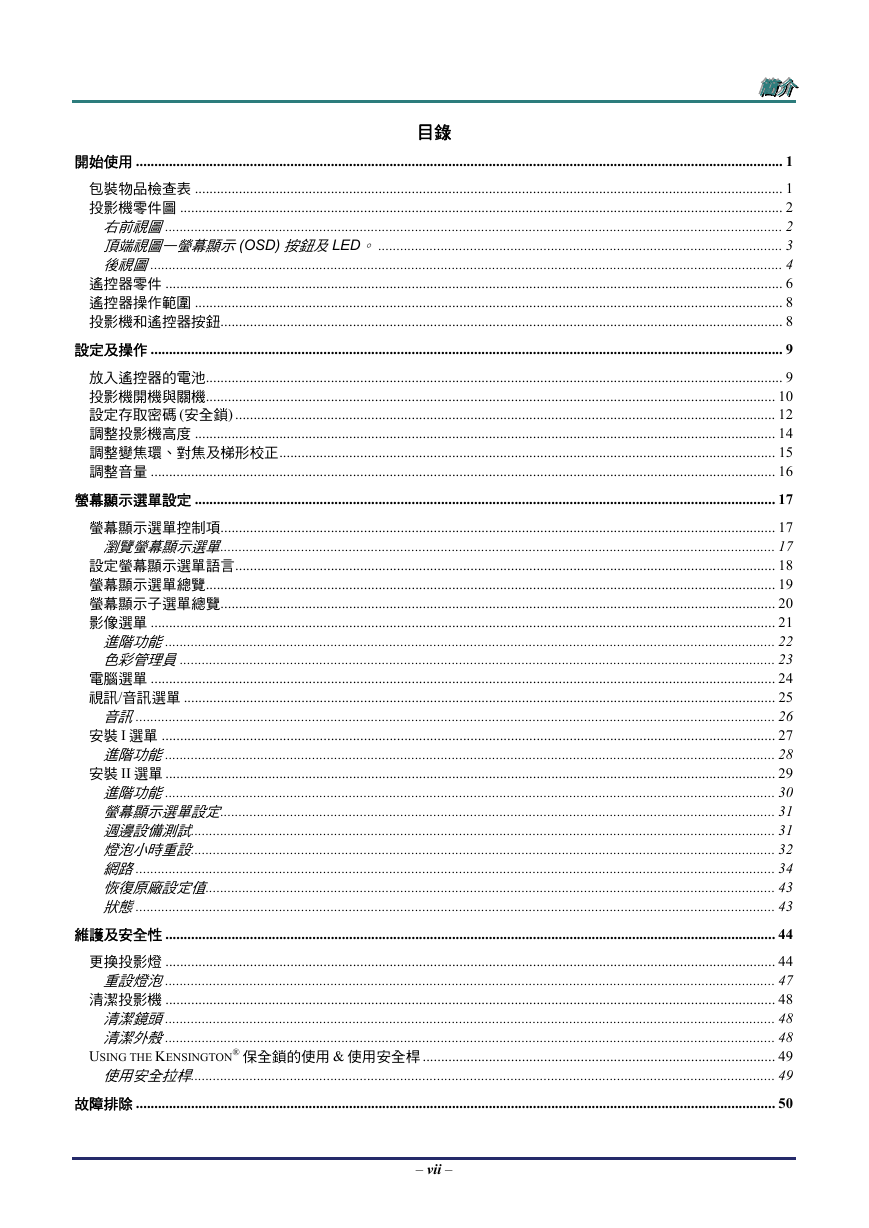

目錄簡簡簡介介介開始使用 ................................................................................................................................................................................ 1 包裝物品檢查表 ................................................................................................................................................................ 1 投影機零件圖 .................................................................................................................................................................... 2 右前視圖 ........................................................................................................................................................................ 2 頂端視圖—螢幕顯示 (OSD) 按鈕及 LED。 .............................................................................................................. 3 後視圖 ............................................................................................................................................................................ 4 遙控器零件 ........................................................................................................................................................................ 6 遙控器操作範圍 ................................................................................................................................................................ 8 投影機和遙控器按鈕 ......................................................................................................................................................... 8 設定及操作 ............................................................................................................................................................................ 9 放入遙控器的電池 ............................................................................................................................................................. 9 投影機開機與關機 ........................................................................................................................................................... 10 設定存取密碼 (安全鎖) ................................................................................................................................................... 12 調整投影機高度 .............................................................................................................................................................. 14 調整變焦環、對焦及梯形校正 ....................................................................................................................................... 15 調整音量 .......................................................................................................................................................................... 16 螢幕顯示選單設定 .............................................................................................................................................................. 17 螢幕顯示選單控制項 ....................................................................................................................................................... 17 瀏覽螢幕顯示選單 ....................................................................................................................................................... 17 設定螢幕顯示選單語言 ................................................................................................................................................... 18 螢幕顯示選單總覽 ........................................................................................................................................................... 19 螢幕顯示子選單總覽 ....................................................................................................................................................... 20 影像選單 .......................................................................................................................................................................... 21 進階功能 ...................................................................................................................................................................... 22 色彩管理員 .................................................................................................................................................................. 23 電腦選單 .......................................................................................................................................................................... 24 視訊/音訊選單 ................................................................................................................................................................. 25 音訊 .............................................................................................................................................................................. 26 安裝 I 選單 ....................................................................................................................................................................... 27 進階功能 ...................................................................................................................................................................... 28 安裝 II 選單 ...................................................................................................................................................................... 29 進階功能 ...................................................................................................................................................................... 30 螢幕顯示選單設定 ....................................................................................................................................................... 31 週邊設備測試............................................................................................................................................................... 31 燈泡小時重設............................................................................................................................................................... 32 網路 .............................................................................................................................................................................. 34 恢復原廠設定值 ........................................................................................................................................................... 43 狀態 .............................................................................................................................................................................. 43 維護及安全性 ...................................................................................................................................................................... 44 更換投影燈 ...................................................................................................................................................................... 44 重設燈泡 ...................................................................................................................................................................... 47 清潔投影機 ...................................................................................................................................................................... 48 清潔鏡頭 ...................................................................................................................................................................... 48 清潔外殼 ...................................................................................................................................................................... 48 USING THE KENSINGTON® 保全鎖的使用 & 使用安全桿 ................................................................................................ 49 使用安全拉桿............................................................................................................................................................... 49 故障排除 .............................................................................................................................................................................. 50 – vii –
