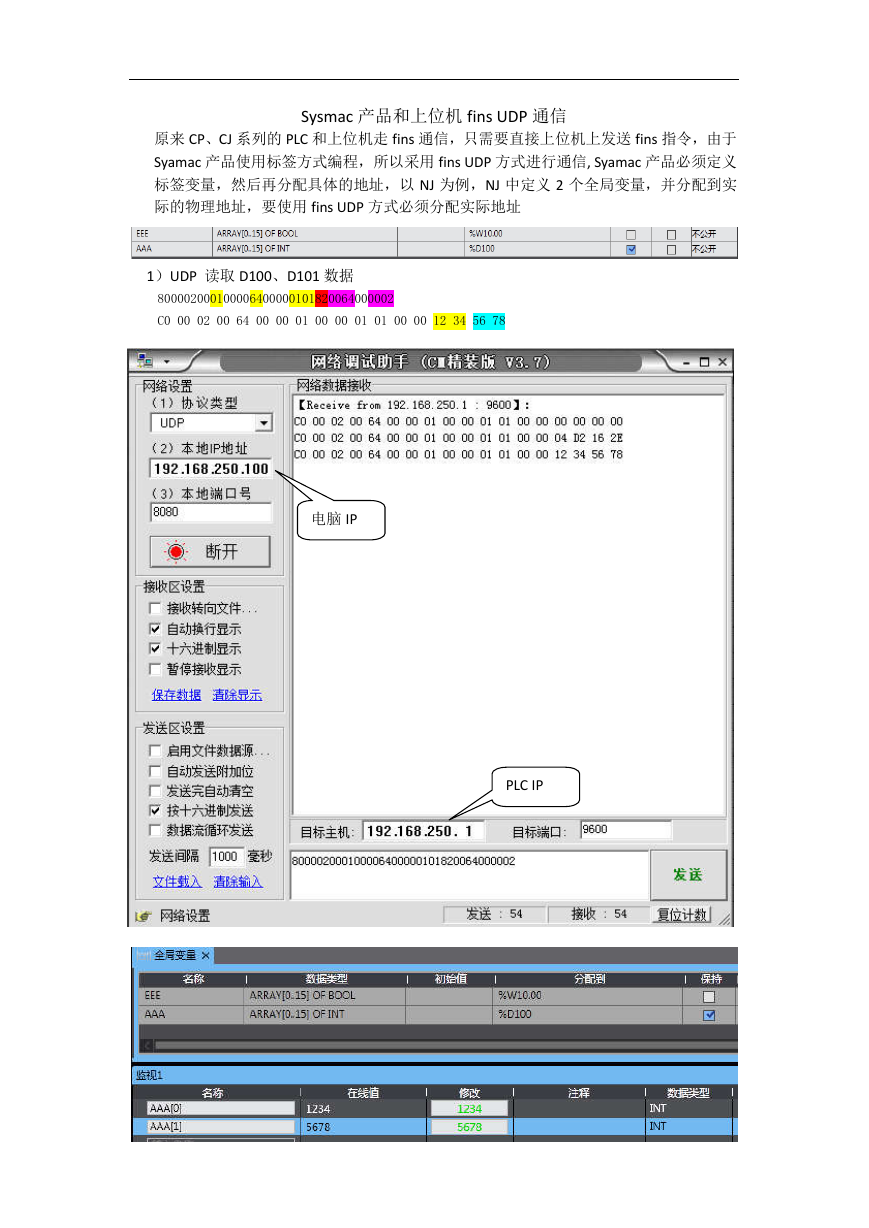

Sysmac 产品和上位机 fins UDP 通信原来 CP、CJ 系列的 PLC 和上位机走 fins 通信，只需要直接上位机上发送 fins 指令，由于 Syamac 产品使用标签方式编程，所以采用 fins UDP 方式进行通信, Syamac 产品必须定义标签变量，然后再分配具体的地址，以 NJ 为例，NJ 中定义 2 个全局变量，并分配到实际的物理地址，要使用 fins UDP 方式必须分配实际地址 1）UDP 读取 D100、D101 数据 800002000100006400000101820064000002 C0 00 02 00 64 00 00 01 00 00 01 01 00 00 12 34 56 78 电脑 IP PLC IP

重点课题解决报告书 2）UDP 写入 D100、D101 数据 1111、2222 80000200010000640000010282006400000211112222 C0 00 02 00 64 00 00 01 00 00 01 02 00 00

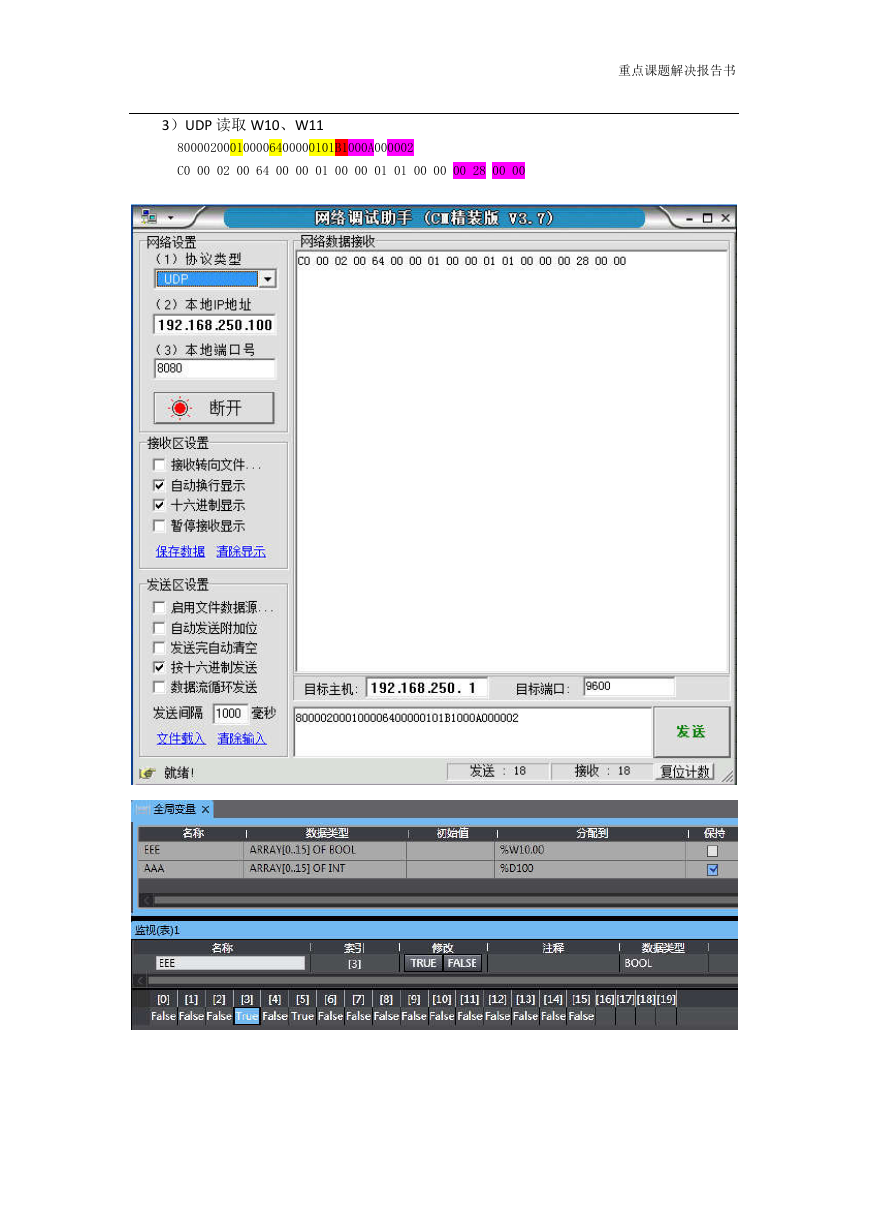

重点课题解决报告书 3）UDP 读取 W10、W11 800002000100006400000101B1000A000002 C0 00 02 00 64 00 00 01 00 00 01 01 00 00 00 28 00 00

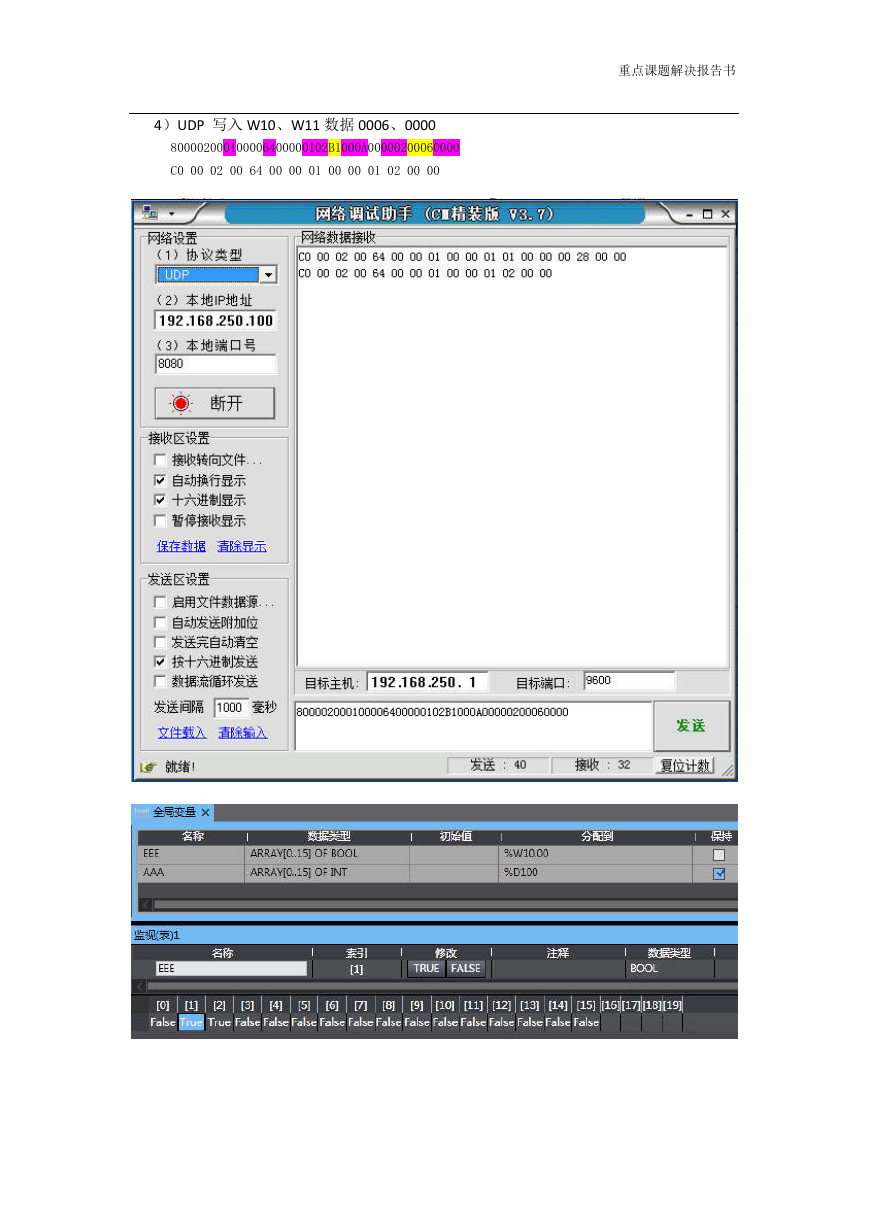

重点课题解决报告书 4）UDP 写入 W10、W11 数据 0006、0000 800002000100006400000102B1000A00000200060000 C0 00 02 00 64 00 00 01 00 00 01 02 00 00

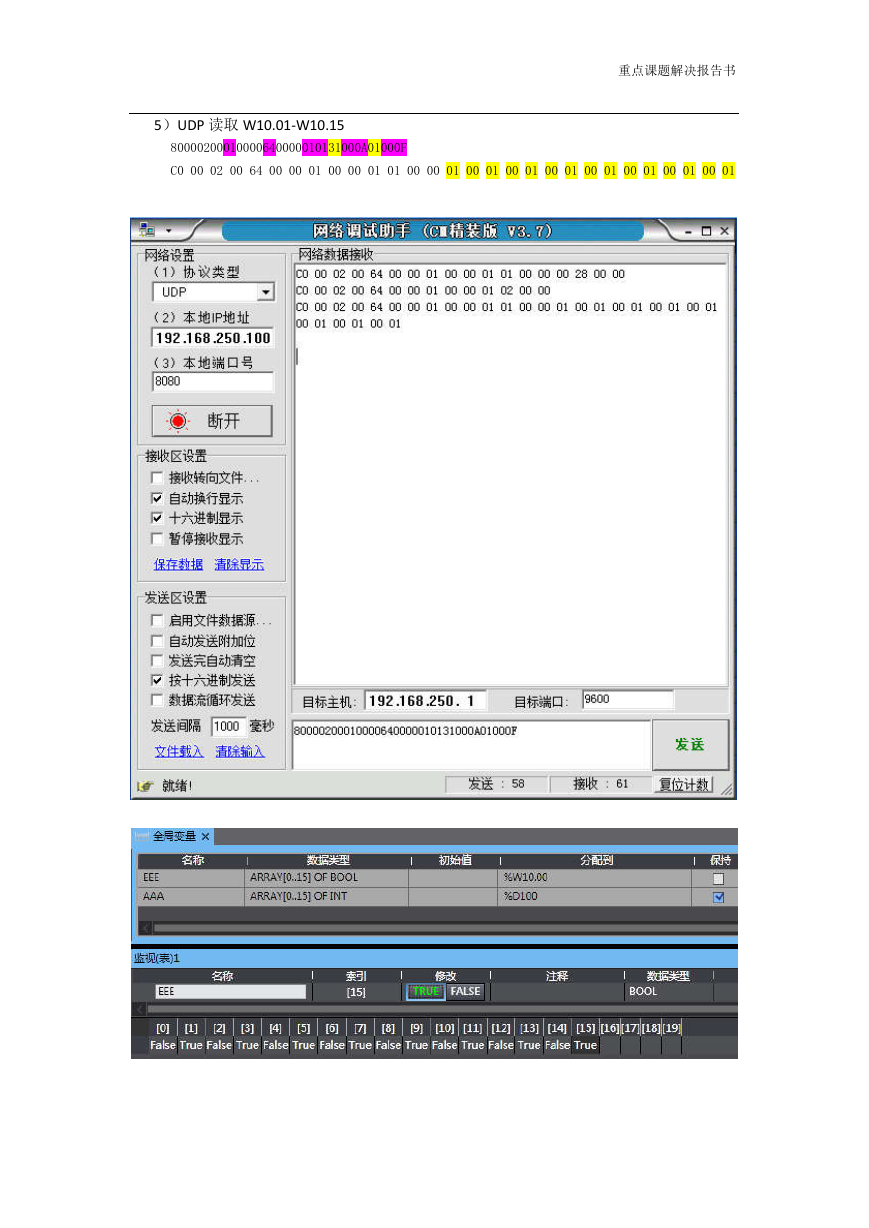

重点课题解决报告书 5）UDP 读取 W10.01-W10.15 80000200010000640000010131000A01000F C0 00 02 00 64 00 00 01 00 00 01 01 00 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01

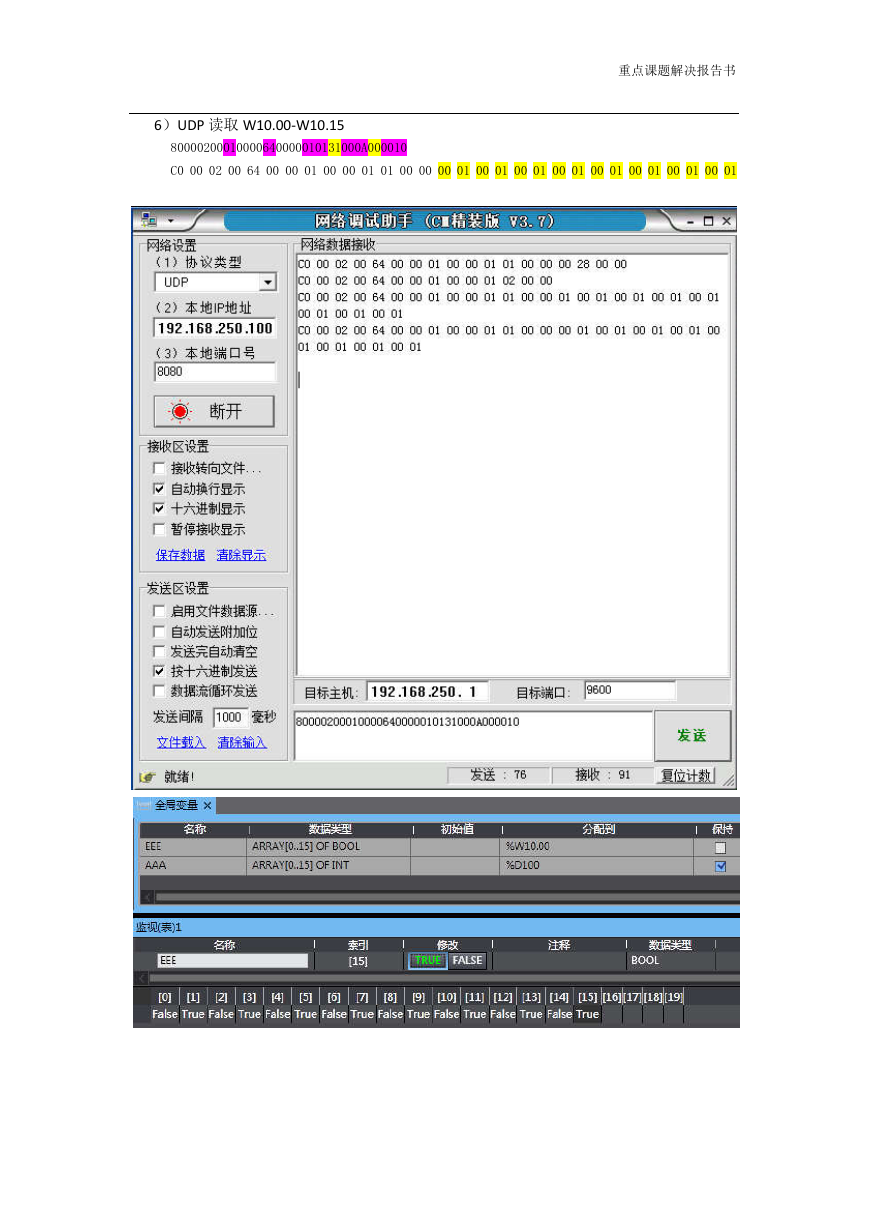

重点课题解决报告书 6）UDP 读取 W10.00-W10.15 80000200010000640000010131000A000010 C0 00 02 00 64 00 00 01 00 00 01 01 00 00 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01

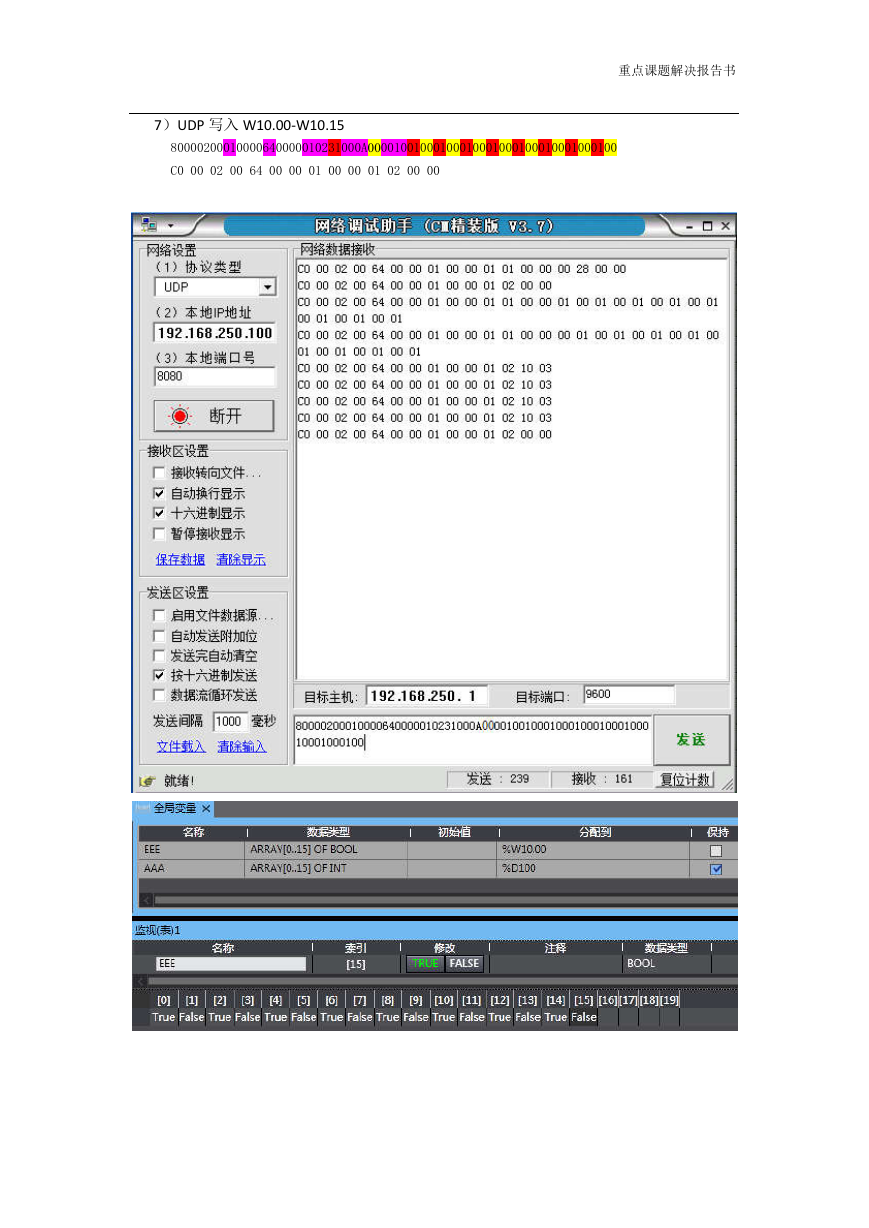

重点课题解决报告书 7）UDP 写入 W10.00-W10.15 80000200010000640000010231000A00001001000100010001000100010001000100 C0 00 02 00 64 00 00 01 00 00 01 02 00 00
