第二章
1、MCS-51系列单片机内部有哪些主要的逻辑部件？P10
3、MCS-51内部RAM区功能如何分配？如何选用4组工作寄存器中的一组作为当前的工作寄存器组？位寻
5、8031设有4个8位并行端口，若实际应用8位I/O口，应使用P0-P3中的哪个端口传送？16位地
8、MCS-51的时钟周期、机器周期、指令周期是如何分配的？当振荡频率为10MHz时，一个机器周期为
9、在MCS-51扩展系统中，片外程序存储器和片外数据存储器地址一样时，为什么不会发生冲突？P12；
10、MCS-51的P3口具有哪些第二种功能？P19表2-6
11、位地址7CH与字节地址7CH有哪些区别？位地址7CH具体在内存中什么位置？P14
第三章
2、什么是寻址方式？MCS-51单片机有哪几种寻址方式？P36
3、指出下列指令中画线的操作数的寻址方式？P36
7、为什么要进行十进制调整？调整方法是什么？P49
8、编程实现两个一字节压缩型BCD码的减法。设被减数地址在R0中，减数地址在R1中，差仍存于被减数地
9、把片外数据存储器8000H单元中的数据读到累加器中，应用哪几条指令？P45例3.7
10、已知内部RAM中，(A)=35H，(R0)=6FH，(P1)=0FCH，(SP)=0C0H。分
2、在汇编语言程序设计中，为什么要采用标号来表示地址？标号的构成原则是什么？使用标号有什么限制？注释
3、MCS-51汇编语言有哪几条常用的伪指令？各起什么作用？P70-P72
6、外部RAM中从1000H到10FFH有一个数据区，现在将它传送到外部RAM中2500H单元开始的
11、设系统晶体振荡频率为12MHz，请编写延时50ms的延时子程序。P81例4.11
12、分析下列程序中各条指令的作用，并说明运行后相应寄存器和内存单元的结果。
第五章：
2、8051单片机的定时器/计数器有哪几种工作方式？各有什么特点？P105
9、设晶振频率为6MHz。编程实现：使用定时器T0工作在方式2、定时，在P1.4输出周期为100us
第六章
2、MCS-51单片机的串行口共有哪几种工作方式？各有什么特点和功能？P129
3、MCS-51单片机4种工作方式的波特率应如何确定？P134
7、请用查询法编写程序实现串行口工作方式1下的发送程序。设单片机主频为11.0592MHz，波特率为
第七章
1、MCS-51有几个中断源？有几级中断优先级？各中断标志如何产生？又如何清除？ P149
2、什么是中断优先级？优先级的处理原则是什么？P151
8试编写一段对中断系统初始化的程序，使之允许INT0、INT1、T0和串行口中断，且使串行口中断为高
第八章
9、 MCS-51单片机利用4KB的EPROM 2764和2KB的 SRAM 6116及74HC13

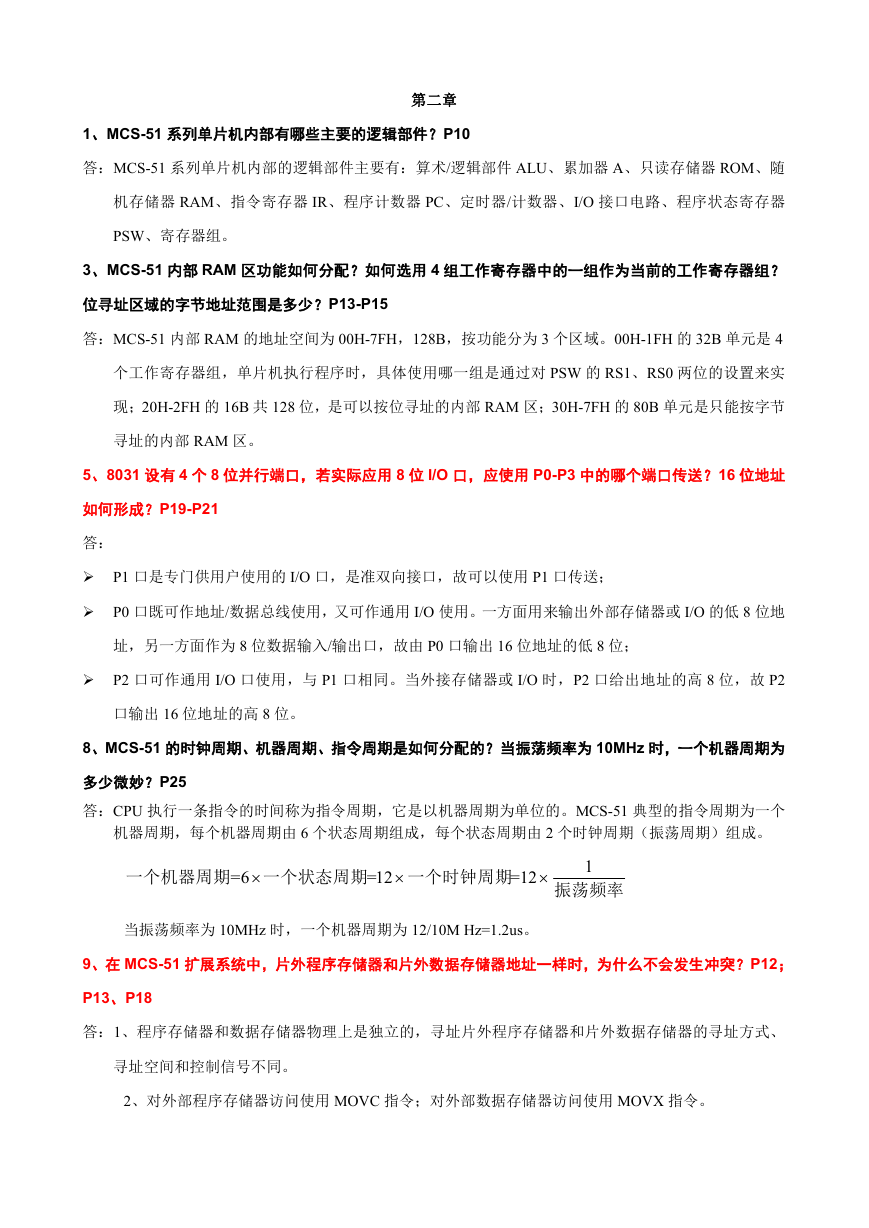

1、MCS-51 系列单片机内部有哪些主要的逻辑部件？P10
第二章
答：MCS-51 系列单片机内部的逻辑部件主要有：算术/逻辑部件 ALU、累加器 A、只读存储器 ROM、随
机存储器 RAM、指令寄存器 IR、程序计数器 PC、定时器/计数器、I/O 接口电路、程序状态寄存器
PSW、寄存器组。
3、MCS-51 内部 RAM 区功能如何分配？如何选用 4 组工作寄存器中的一组作为当前的工作寄存器组？
位寻址区域的字节地址范围是多少？P13-P15
答：MCS-51 内部 RAM 的地址空间为 00H-7FH，128B，按功能分为 3 个区域。00H-1FH 的 32B 单元是 4
个工作寄存器组，单片机执行程序时，具体使用哪一组是通过对 PSW 的 RS1、RS0 两位的设置来实
现；20H-2FH 的 16B 共 128 位，是可以按位寻址的内部 RAM 区；30H-7FH 的 80B 单元是只能按字节
寻址的内部 RAM 区。
5、8031 设有 4 个 8 位并行端口，若实际应用 8 位 I/O 口，应使用 P0-P3 中的哪个端口传送？16 位地址
如何形成？P19-P21
答：
P1 口是专门供用户使用的 I/O 口，是准双向接口，故可以使用 P1 口传送；
P0 口既可作地址/数据总线使用，又可作通用 I/O 使用。一方面用来输出外部存储器或 I/O 的低 8 位地
址，另一方面作为 8 位数据输入/输出口，故由 P0 口输出 16 位地址的低 8 位；
P2 口可作通用 I/O 口使用，与 P1 口相同。当外接存储器或 I/O 时，P2 口给出地址的高 8 位，故 P2
口输出 16 位地址的高 8 位。
8、MCS-51 的时钟周期、机器周期、指令周期是如何分配的？当振荡频率为 10MHz 时，一个机器周期为
多少微妙？P25
答：CPU 执行一条指令的时间称为指令周期，它是以机器周期为单位的。MCS-51 典型的指令周期为一个
机器周期，每个机器周期由 6 个状态周期组成，每个状态周期由 2 个时钟周期（振荡周期）组成。
一个机器周期 一个状态周期
=6
=12
一个时钟周期
=12
1
振荡频率
当振荡频率为 10MHz 时，一个机器周期为 12/10M Hz=1.2us。
9、在 MCS-51 扩展系统中，片外程序存储器和片外数据存储器地址一样时，为什么不会发生冲突？P12；
P13、P18
答：1、程序存储器和数据存储器物理上是独立的，寻址片外程序存储器和片外数据存储器的寻址方式、
寻址空间和控制信号不同。
2、对外部程序存储器访问使用 MOVC 指令；对外部数据存储器访问使用 MOVX 指令。
08212032_程仕湘_单片机原理与应用课程作业

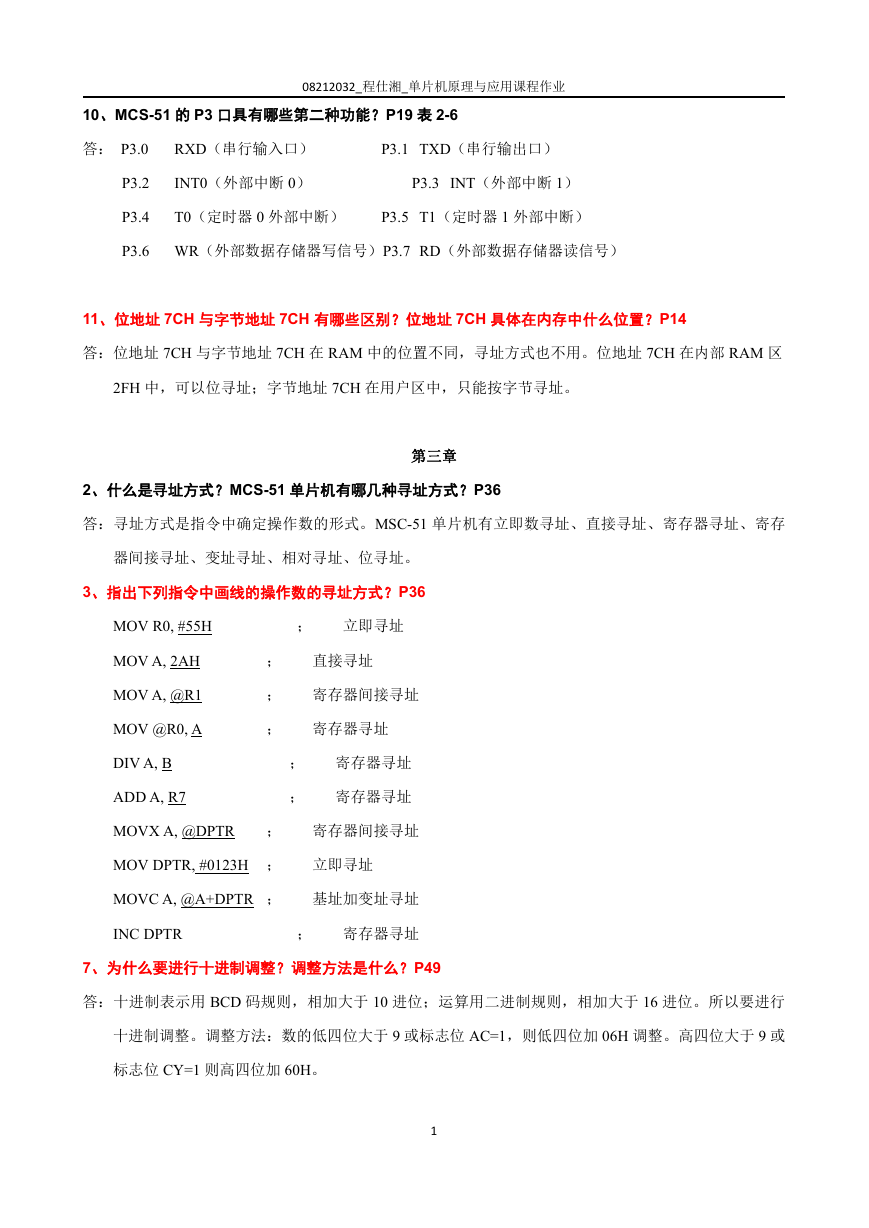

10、MCS-51 的 P3 口具有哪些第二种功能？P19 表 2-6
答： P3.0
RXD（串行输入口）
P3.1 TXD（串行输出口）
P3.2
P3.4
INT0（外部中断 0）
P3.3 INT（外部中断 1）
T0（定时器 0 外部中断）
P3.5 T1（定时器 1 外部中断）
P3.6 WR（外部数据存储器写信号）P3.7 RD（外部数据存储器读信号）
11、位地址 7CH 与字节地址 7CH 有哪些区别？位地址 7CH 具体在内存中什么位置？P14
答：位地址 7CH 与字节地址 7CH 在 RAM 中的位置不同，寻址方式也不用。位地址 7CH 在内部 RAM 区
2FH 中，可以位寻址；字节地址 7CH 在用户区中，只能按字节寻址。
2、什么是寻址方式？MCS-51 单片机有哪几种寻址方式？P36
第三章
答：寻址方式是指令中确定操作数的形式。MSC-51 单片机有立即数寻址、直接寻址、寄存器寻址、寄存
器间接寻址、变址寻址、相对寻址、位寻址。
3、指出下列指令中画线的操作数的寻址方式？P36
MOV R0, #55H
；
立即寻址
MOV A, 2AH
MOV A, @R1
MOV @R0, A
DIV A, B
ADD A, R7
；
；
；
直接寻址
寄存器间接寻址
寄存器寻址
；
；
寄存器寻址
寄存器寻址
MOVX A, @DPTR
；
寄存器间接寻址
MOV DPTR, #0123H ；
立即寻址
MOVC A, @A+DPTR ；
基址加变址寻址
INC DPTR
；
寄存器寻址
7、为什么要进行十进制调整？调整方法是什么？P49
答：十进制表示用 BCD 码规则，相加大于 10 进位；运算用二进制规则，相加大于 16 进位。所以要进行
十进制调整。调整方法：数的低四位大于 9 或标志位 AC=1，则低四位加 06H 调整。高四位大于 9 或
标志位 CY=1 则高四位加 60H。
1

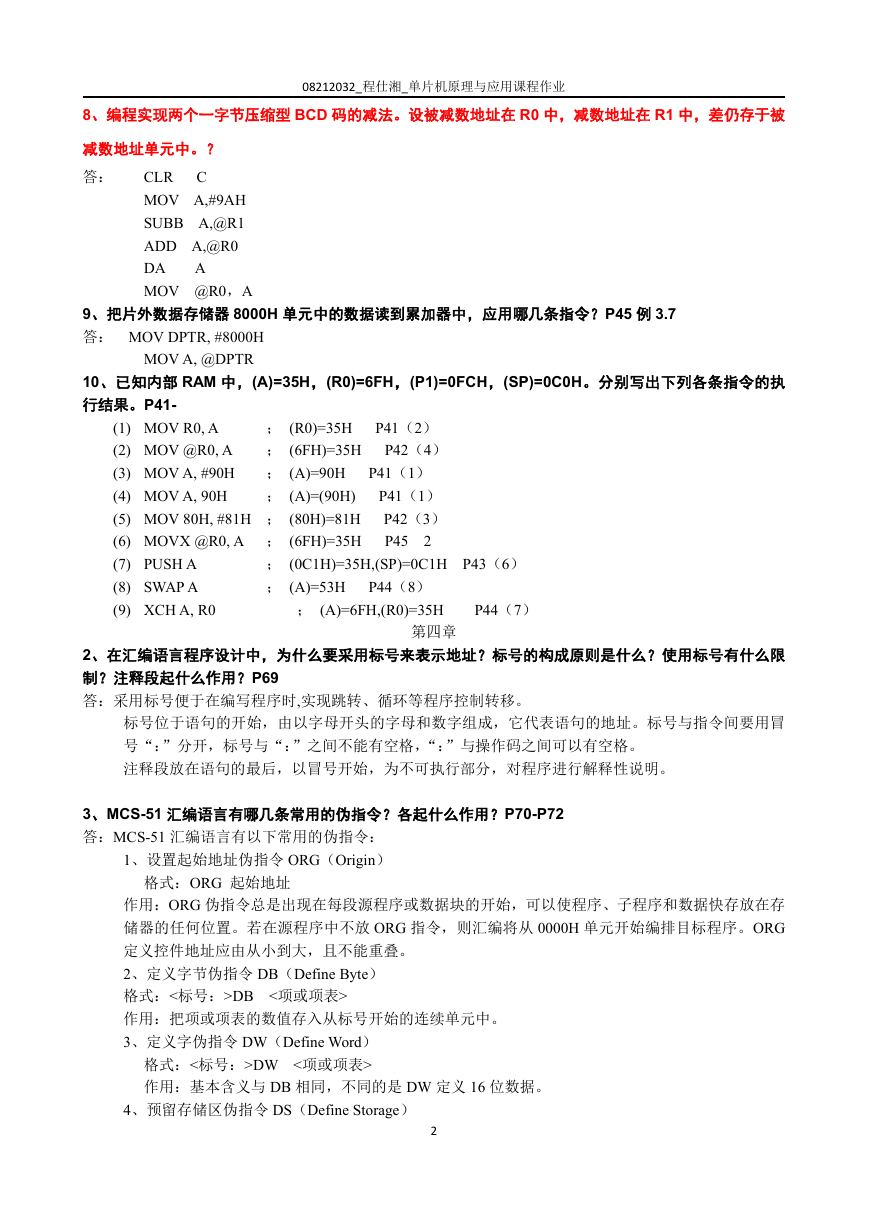

8、编程实现两个一字节压缩型 BCD 码的减法。设被减数地址在 R0 中，减数地址在 R1 中，差仍存于被
08212032_程仕湘_单片机原理与应用课程作业
减数地址单元中。？
答：
C
CLR
MOV A,#9AH
SUBB A,@R1
ADD A,@R0
DA
MOV @R0，A
A
9、把片外数据存储器 8000H 单元中的数据读到累加器中，应用哪几条指令？P45 例 3.7
答： MOV DPTR, #8000H
MOV A, @DPTR
10、已知内部 RAM 中，(A)=35H，(R0)=6FH，(P1)=0FCH，(SP)=0C0H。分别写出下列各条指令的执
行结果。P41-
； (R0)=35H
(1) MOV R0, A
； (6FH)=35H
(2) MOV @R0, A
； (A)=90H
(3) MOV A, #90H
(4) MOV A, 90H
； (A)=(90H)
(5) MOV 80H, #81H ； (80H)=81H
(6) MOVX @R0, A ； (6FH)=35H
(7) PUSH A
(8) SWAP A
(9) XCH A, R0
P41（2）
P42（4）
P41（1）
P41（1）
P42（3）
P45
2
； (0C1H)=35H,(SP)=0C1H P43（6）
； (A)=53H
P44（8）
； (A)=6FH,(R0)=35H
P44（7）
第四章
2、在汇编语言程序设计中，为什么要采用标号来表示地址？标号的构成原则是什么？使用标号有什么限
制？注释段起什么作用？P69
答：采用标号便于在编写程序时,实现跳转、循环等程序控制转移。
标号位于语句的开始，由以字母开头的字母和数字组成，它代表语句的地址。标号与指令间要用冒
号“：”分开，标号与“：”之间不能有空格，“：”与操作码之间可以有空格。
注释段放在语句的最后，以冒号开始，为不可执行部分，对程序进行解释性说明。
3、MCS-51 汇编语言有哪几条常用的伪指令？各起什么作用？P70-P72
答：MCS-51 汇编语言有以下常用的伪指令：
1、设置起始地址伪指令 ORG（Origin）
格式：ORG 起始地址
作用：ORG 伪指令总是出现在每段源程序或数据块的开始，可以使程序、子程序和数据快存放在存
储器的任何位置。若在源程序中不放 ORG 指令，则汇编将从 0000H 单元开始编排目标程序。ORG
定义控件地址应由从小到大，且不能重叠。
2、定义字节伪指令 DB（Define Byte）
格式：<标号：>DB <项或项表>
作用：把项或项表的数值存入从标号开始的连续单元中。
3、定义字伪指令 DW（Define Word）
格式：<标号：>DW <项或项表>
作用：基本含义与 DB 相同，不同的是 DW 定义 16 位数据。
4、预留存储区伪指令 DS（Define Storage）
2
08212032_程仕湘_单片机原理与应用课程作业

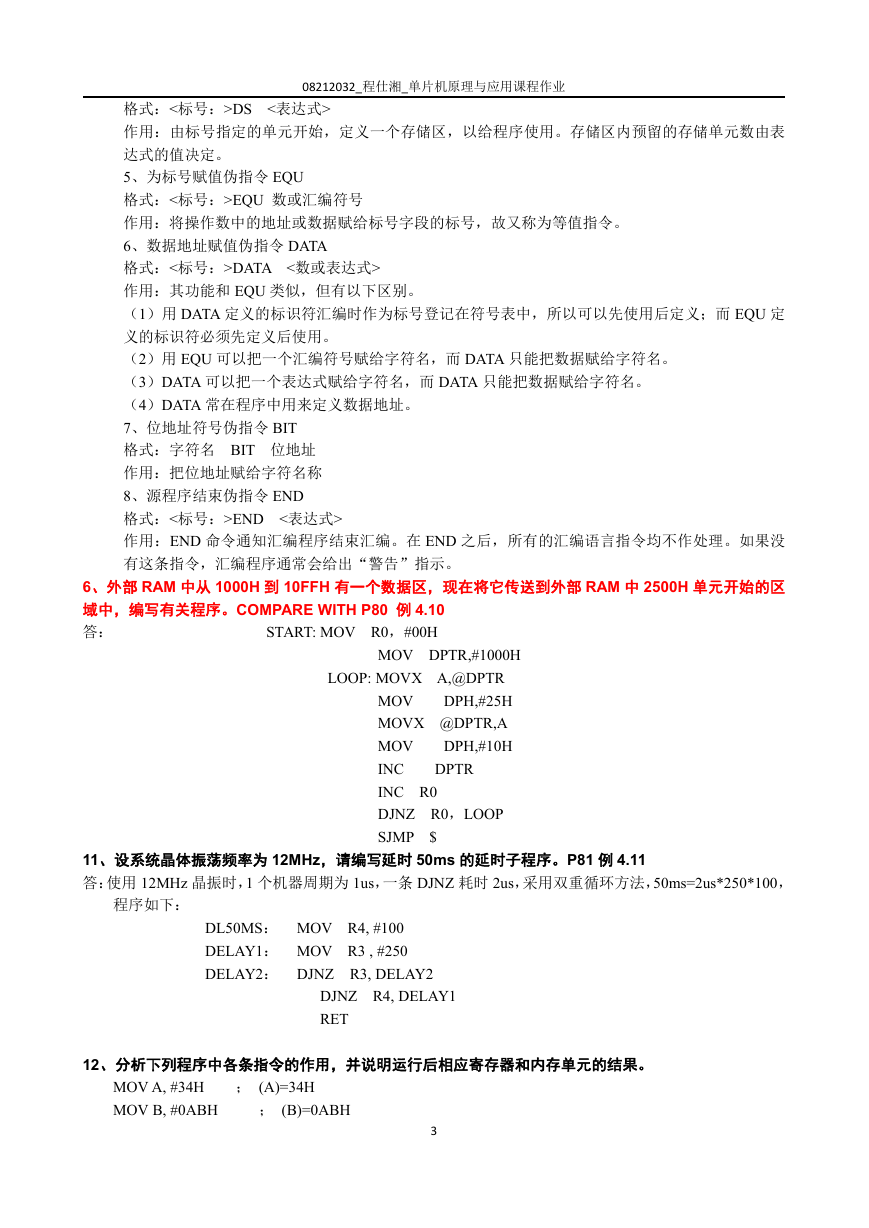

格式：<标号：>DS <表达式>
作用：由标号指定的单元开始，定义一个存储区，以给程序使用。存储区内预留的存储单元数由表
达式的值决定。
5、为标号赋值伪指令 EQU
格式：<标号：>EQU 数或汇编符号
作用：将操作数中的地址或数据赋给标号字段的标号，故又称为等值指令。
6、数据地址赋值伪指令 DATA
格式：<标号：>DATA <数或表达式>
作用：其功能和 EQU 类似，但有以下区别。
（1）用 DATA 定义的标识符汇编时作为标号登记在符号表中，所以可以先使用后定义；而 EQU 定
义的标识符必须先定义后使用。
（2）用 EQU 可以把一个汇编符号赋给字符名，而 DATA 只能把数据赋给字符名。
（3）DATA 可以把一个表达式赋给字符名，而 DATA 只能把数据赋给字符名。
（4）DATA 常在程序中用来定义数据地址。
7、位地址符号伪指令 BIT
格式：字符名 BIT 位地址
作用：把位地址赋给字符名称
8、源程序结束伪指令 END
格式：<标号：>END <表达式>
作用：END 命令通知汇编程序结束汇编。在 END 之后，所有的汇编语言指令均不作处理。如果没
有这条指令，汇编程序通常会给出“警告”指示。
6、外部 RAM 中从 1000H 到 10FFH 有一个数据区，现在将它传送到外部 RAM 中 2500H 单元开始的区
域中，编写有关程序。COMPARE WITH P80 例 4.10
START: MOV R0，#00H
答：
MOV DPTR,#1000H
LOOP: MOVX A,@DPTR
MOV
DPH,#25H
MOVX @DPTR,A
MOV
DPH,#10H
DPTR
INC
INC R0
DJNZ R0，LOOP
SJMP $
11、设系统晶体振荡频率为 12MHz，请编写延时 50ms 的延时子程序。P81 例 4.11
答：使用 12MHz 晶振时，1 个机器周期为 1us，一条 DJNZ 耗时 2us，采用双重循环方法，50ms=2us*250*100，
程序如下：
DL50MS： MOV R4, #100
DELAY1： MOV R3 , #250
DELAY2： DJNZ R3, DELAY2
DJNZ R4, DELAY1
RET
12、分析下列程序中各条指令的作用，并说明运行后相应寄存器和内存单元的结果。
MOV A, #34H
MOV B, #0ABH
； (A)=34H
； (B)=0ABH
3
08212032_程仕湘_单片机原理与应用课程作业

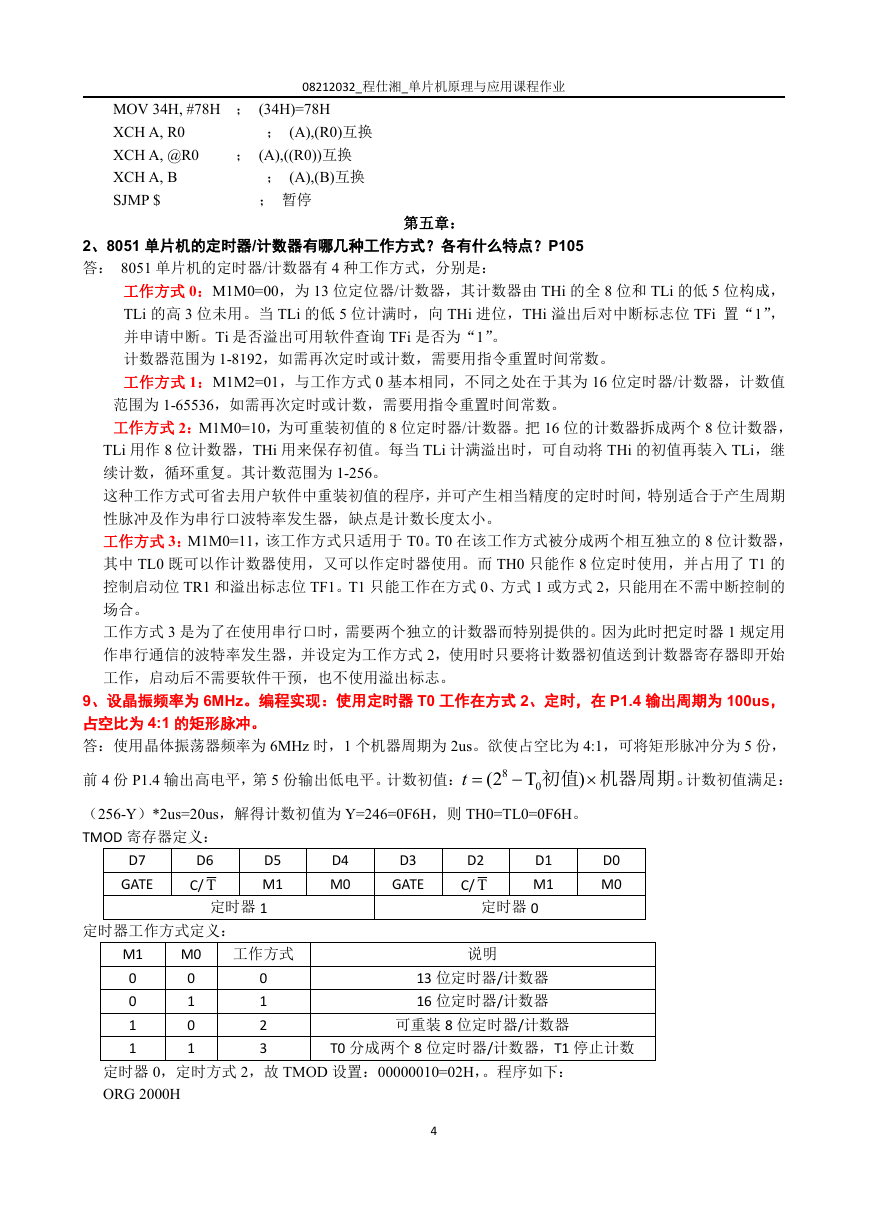

MOV 34H, #78H ； (34H)=78H
XCH A, R0
XCH A, @R0
XCH A, B
SJMP $
； (A),(B)互换
； 暂停
； (A),((R0))互换
； (A),(R0)互换
2、8051 单片机的定时器/计数器有哪几种工作方式？各有什么特点？P105
答： 8051 单片机的定时器/计数器有 4 种工作方式，分别是：
第五章：
工作方式 0：M1M0=00，为 13 位定位器/计数器，其计数器由 THi 的全 8 位和 TLi 的低 5 位构成，
TLi 的高 3 位未用。当 TLi 的低 5 位计满时，向 THi 进位，THi 溢出后对中断标志位 TFi 置“1”，
并申请中断。Ti 是否溢出可用软件查询 TFi 是否为“1”。
计数器范围为 1-8192，如需再次定时或计数，需要用指令重置时间常数。
工作方式 1：M1M2=01，与工作方式 0 基本相同，不同之处在于其为 16 位定时器/计数器，计数值
范围为 1-65536，如需再次定时或计数，需要用指令重置时间常数。
工作方式 2：M1M0=10，为可重装初值的 8 位定时器/计数器。把 16 位的计数器拆成两个 8 位计数器，
TLi 用作 8 位计数器，THi 用来保存初值。每当 TLi 计满溢出时，可自动将 THi 的初值再装入 TLi，继
续计数，循环重复。其计数范围为 1-256。
这种工作方式可省去用户软件中重装初值的程序，并可产生相当精度的定时时间，特别适合于产生周期
性脉冲及作为串行口波特率发生器，缺点是计数长度太小。
工作方式 3：M1M0=11，该工作方式只适用于 T0。T0 在该工作方式被分成两个相互独立的 8 位计数器，
其中 TL0 既可以作计数器使用，又可以作定时器使用。而 TH0 只能作 8 位定时使用，并占用了 T1 的
控制启动位 TR1 和溢出标志位 TF1。T1 只能工作在方式 0、方式 1 或方式 2，只能用在不需中断控制的
场合。
工作方式 3 是为了在使用串行口时，需要两个独立的计数器而特别提供的。因为此时把定时器 1 规定用
作串行通信的波特率发生器，并设定为工作方式 2，使用时只要将计数器初值送到计数器寄存器即开始
工作，启动后不需要软件干预，也不使用溢出标志。
9、设晶振频率为 6MHz。编程实现：使用定时器 T0 工作在方式 2、定时，在 P1.4 输出周期为 100us，
占空比为 4:1 的矩形脉冲。
答：使用晶体振荡器频率为 6MHz 时，1 个机器周期为 2us。欲使占空比为 4:1，可将矩形脉冲分为 5 份，
初值 机器周期。计数初值满足：
前 4 份 P1.4 输出高电平，第 5 份输出低电平。计数初值：
8
)
t
(2 T
0
（256-Y）*2us=20us，解得计数初值为 Y=246=0F6H，则 TH0=TL0=0F6H。
TMOD 寄存器定义：
D6
C/ T
D3
GATE
D7
GATE
D2
C/ T
D1
M1
D5
M1
D4
M0
D0
M0
定时器 1
定时器工作方式定义：
M1
0
0
1
1
M0
0
1
0
1
工作方式
0
1
2
3
定时器 0
说明
13 位定时器/计数器
16 位定时器/计数器
可重装 8 位定时器/计数器
T0 分成两个 8 位定时器/计数器，T1 停止计数
定时器 0，定时方式 2，故 TMOD 设置：00000010=02H，。程序如下：
ORG 2000H
4

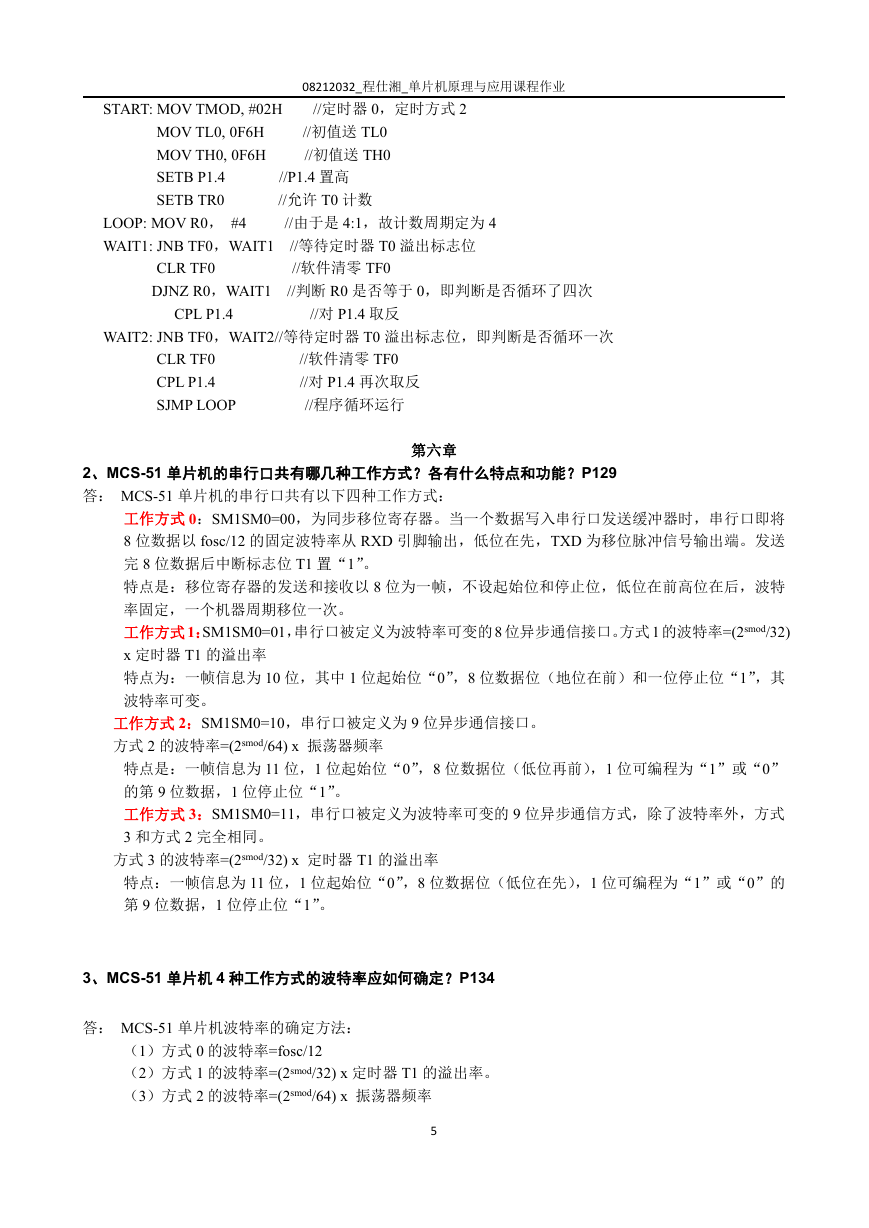

START: MOV TMOD, #02H
//定时器 0，定时方式 2
08212032_程仕湘_单片机原理与应用课程作业
MOV TL0, 0F6H
MOV TH0, 0F6H
SETB P1.4
SETB TR0
LOOP: MOV R0， #4
WAIT1: JNB TF0，WAIT1
CLR TF0
DJNZ R0，WAIT1
CPL P1.4
//初值送 TL0
//初值送 TH0
//P1.4 置高
//允许 T0 计数
//由于是 4:1，故计数周期定为 4
//等待定时器 T0 溢出标志位
//软件清零 TF0
//判断 R0 是否等于 0，即判断是否循环了四次
//对 P1.4 取反
WAIT2: JNB TF0，WAIT2//等待定时器 T0 溢出标志位，即判断是否循环一次
CLR TF0
CPL P1.4
SJMP LOOP
//软件清零 TF0
//对 P1.4 再次取反
//程序循环运行
2、MCS-51 单片机的串行口共有哪几种工作方式？各有什么特点和功能？P129
答： MCS-51 单片机的串行口共有以下四种工作方式：
第六章
工作方式 0：SM1SM0=00，为同步移位寄存器。当一个数据写入串行口发送缓冲器时，串行口即将
8 位数据以 fosc/12 的固定波特率从 RXD 引脚输出，低位在先，TXD 为移位脉冲信号输出端。发送
完 8 位数据后中断标志位 T1 置“1”。
特点是：移位寄存器的发送和接收以 8 位为一帧，不设起始位和停止位，低位在前高位在后，波特
率固定，一个机器周期移位一次。
工作方式 1：SM1SM0=01，串行口被定义为波特率可变的8 位异步通信接口。方式 1 的波特率=(2smod/32)
x 定时器 T1 的溢出率
特点为：一帧信息为 10 位，其中 1 位起始位“0”，8 位数据位（地位在前）和一位停止位“1”，其
波特率可变。
工作方式 2：SM1SM0=10，串行口被定义为 9 位异步通信接口。
方式 2 的波特率=(2smod/64) x 振荡器频率
特点是：一帧信息为 11 位，1 位起始位“0”，8 位数据位（低位再前），1 位可编程为“1”或“0”
的第 9 位数据，1 位停止位“1”。
工作方式 3：SM1SM0=11，串行口被定义为波特率可变的 9 位异步通信方式，除了波特率外，方式
3 和方式 2 完全相同。
方式 3 的波特率=(2smod/32) x 定时器 T1 的溢出率
特点：一帧信息为 11 位，1 位起始位“0”，8 位数据位（低位在先），1 位可编程为“1”或“0”的
第 9 位数据，1 位停止位“1”。
3、MCS-51 单片机 4 种工作方式的波特率应如何确定？P134
答： MCS-51 单片机波特率的确定方法：
（1）方式 0 的波特率=fosc/12
（2）方式 1 的波特率=(2smod/32) x 定时器 T1 的溢出率。
（3）方式 2 的波特率=(2smod/64) x 振荡器频率
5

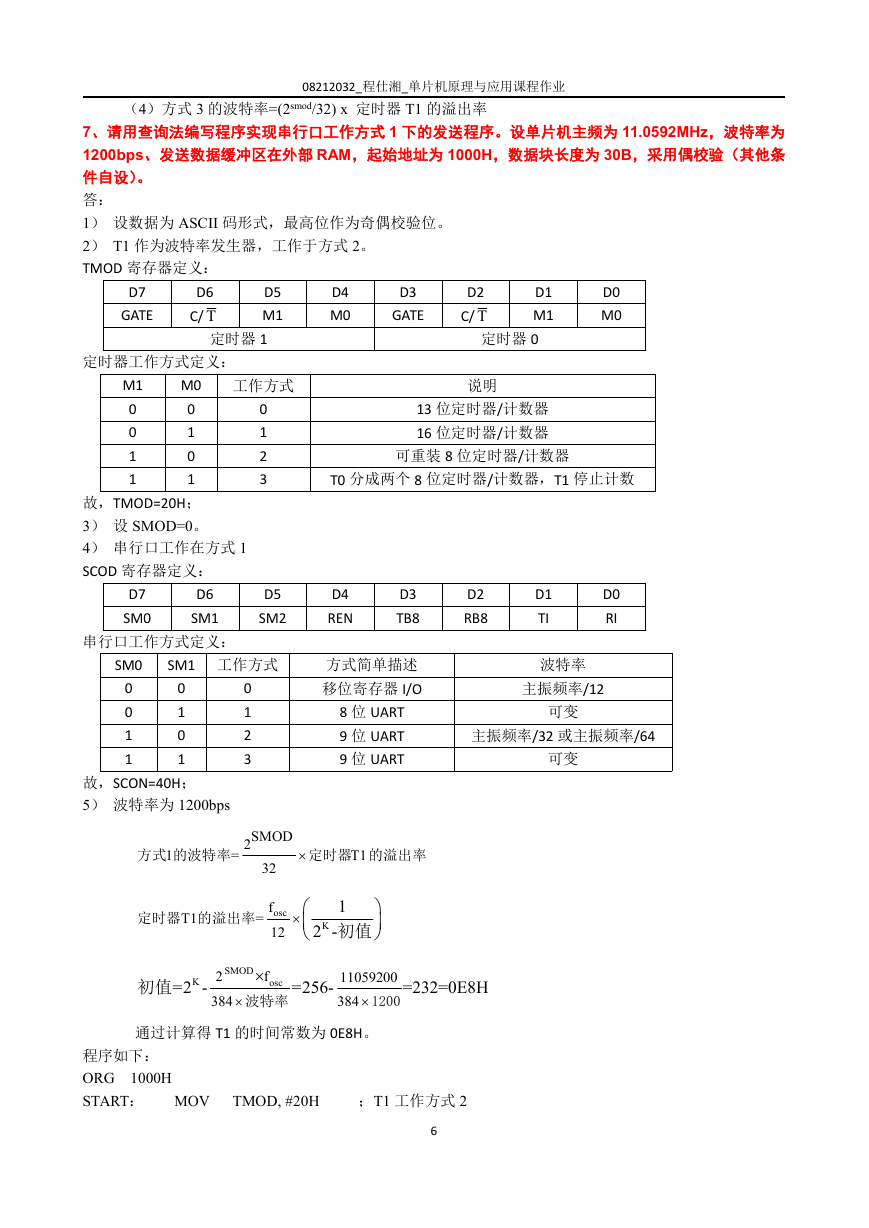

（4）方式 3 的波特率=(2smod/32) x 定时器 T1 的溢出率
08212032_程仕湘_单片机原理与应用课程作业
7、请用查询法编写程序实现串行口工作方式 1 下的发送程序。设单片机主频为 11.0592MHz，波特率为
1200bps、发送数据缓冲区在外部 RAM，起始地址为 1000H，数据块长度为 30B，采用偶校验（其他条
件自设）。
答：
1） 设数据为 ASCII 码形式，最高位作为奇偶校验位。
2） T1 作为波特率发生器，工作于方式 2。
TMOD 寄存器定义：
D6
C/ T
D3
GATE
D7
GATE
D2
C/ T
D1
M1
D0
M0
D5
M1
D4
M0
定时器 0
说明
13 位定时器/计数器
16 位定时器/计数器
可重装 8 位定时器/计数器
T0 分成两个 8 位定时器/计数器，T1 停止计数
定时器 1
定时器工作方式定义：
工作方式
0
1
2
3
M1
0
0
1
1
M0
0
1
0
1
故，TMOD=20H；
3） 设 SMOD=0。
4） 串行口工作在方式 1
SCOD 寄存器定义：
D6
SM1
D7
SM0
D5
SM2
D4
REN
D3
TB8
D2
RB8
D1
TI
D0
RI
串行口工作方式定义：
SM0
0
0
1
1
SM1 工作方式
0
1
0
1
0
1
2
3
方式简单描述
移位寄存器 I/O
8 位 UART
9 位 UART
9 位 UART
波特率
主振频率/12
可变
主振频率/32 或主振频率/64
可变
故，SCON=40H；
5） 波特率为 1200bps
方式 的波特率
1
=
SMOD
2
32
定时器 的溢出率
T1
=
定时器 的溢出率
T1
f
osc
12
1
初值
K
2 -
初值
K
=2 -
SMOD
2
384
f
osc
波特率
=256-
11059200
384
1200
=232=0E8H
通过计算得 T1 的时间常数为 0E8H。
程序如下：
ORG 1000H
START： MOV
TMOD, #20H
；T1 工作方式 2
6
08212032_程仕湘_单片机原理与应用课程作业

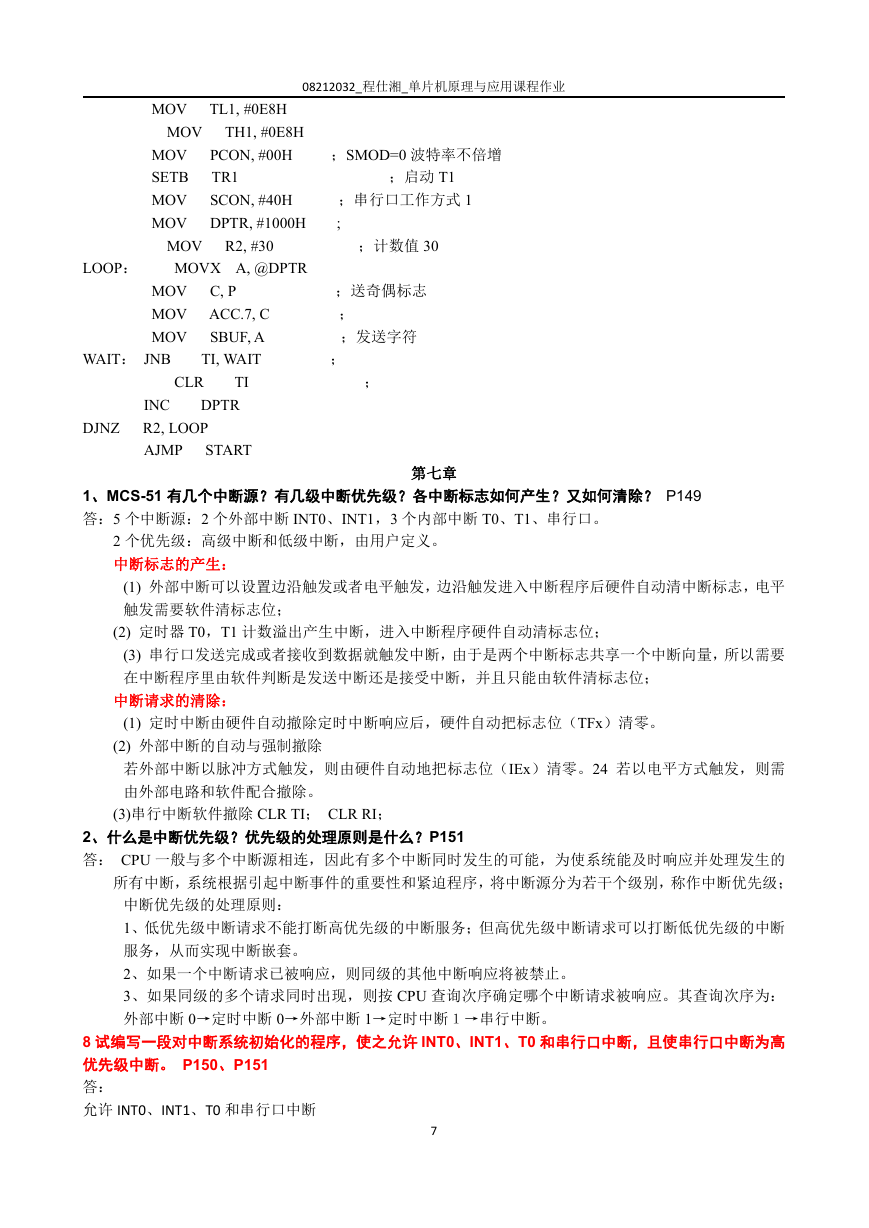

MOV
TL1, #0E8H
MOV
TH1, #0E8H
MOV
SETB
MOV
MOV
PCON, #00H
TR1
SCON, #40H
DPTR, #1000H
R2, #30
MOV
MOVX A, @DPTR
LOOP：
MOV
MOV
MOV
WAIT： JNB
C, P
ACC.7, C
SBUF, A
TI, WAIT
CLR
TI
DPTR
INC
R2, LOOP
AJMP
START
DJNZ
；SMOD=0 波特率不倍增
；启动 T1
；串行口工作方式 1
;
；计数值 30
；送奇偶标志
；
；发送字符
；
；
1、MCS-51 有几个中断源？有几级中断优先级？各中断标志如何产生？又如何清除？ P149
答：5 个中断源：2 个外部中断 INT0、INT1，3 个内部中断 T0、T1、串行口。
第七章
2 个优先级：高级中断和低级中断，由用户定义。
中断标志的产生：
(1) 外部中断可以设置边沿触发或者电平触发，边沿触发进入中断程序后硬件自动清中断标志，电平
触发需要软件清标志位；
(2) 定时器 T0，T1 计数溢出产生中断，进入中断程序硬件自动清标志位；
(3) 串行口发送完成或者接收到数据就触发中断，由于是两个中断标志共享一个中断向量，所以需要
在中断程序里由软件判断是发送中断还是接受中断，并且只能由软件清标志位；
中断请求的清除：
(1) 定时中断由硬件自动撤除定时中断响应后，硬件自动把标志位（TFx）清零。
(2) 外部中断的自动与强制撤除
若外部中断以脉冲方式触发，则由硬件自动地把标志位（IEx）清零。24 若以电平方式触发，则需
由外部电路和软件配合撤除。
(3)串行中断软件撤除 CLR TI； CLR RI；
2、什么是中断优先级？优先级的处理原则是什么？P151
答： CPU 一般与多个中断源相连，因此有多个中断同时发生的可能，为使系统能及时响应并处理发生的
所有中断，系统根据引起中断事件的重要性和紧迫程序，将中断源分为若干个级别，称作中断优先级；
中断优先级的处理原则：
1、低优先级中断请求不能打断高优先级的中断服务；但高优先级中断请求可以打断低优先级的中断
服务，从而实现中断嵌套。
2、如果一个中断请求已被响应，则同级的其他中断响应将被禁止。
3、如果同级的多个请求同时出现，则按 CPU 查询次序确定哪个中断请求被响应。其查询次序为：
外部中断 0→定时中断 0→外部中断 1→定时中断１→串行中断。
8 试编写一段对中断系统初始化的程序，使之允许 INT0、INT1、T0 和串行口中断，且使串行口中断为高
优先级中断。 P150、P151
答：
允许 INT0、INT1、T0 和串行口中断
7
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
