Optoma奥图码投影机-HD200D说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：7.48M 资料格式：pdf 举报版权申诉


第1页 / 共73页


第2页 / 共73页


第3页 / 共73页


第4页 / 共73页


第5页 / 共73页


第6页 / 共73页


第7页 / 共73页


第8页 / 共73页

安全

重要的安全指示

3D 安全資訊

版權

免責聲明

商標辨識

歐盟國家符合性聲明

WEEE

產品簡介

包裝內容物

標準配件

選購配件

產品概觀

連線

鍵盤

遙控器

設定及安裝

安裝投影機

連接來源至投影機

調整投影的影像

遙控設定

使用投影機

開啟／關閉投影機電源

選擇輸入來源

功能表導覽及功能

OSD 功能表樹狀結構

影像功能表

影像進階功能表

影像進階 DARBEE 功能表

顯示功能表

顯示 3D 功能表

設定功能表

配置音訊設定功能表

設定安全功能表

設定進階功能表

選項功能表

HDMI Link 設定功能表選項

選項遙控器設定功能表

3D 設定

維護

更換燈泡

安裝與清理灰塵濾網

其他資訊

相容解析度

影像尺寸及投影距離

投影機尺寸與固定於天花板的安裝

紅外線遙控器代碼

使用說明按鍵

疑難排解

警告指示燈

規格

Optoma 全球據點

DARBEEVISION INC

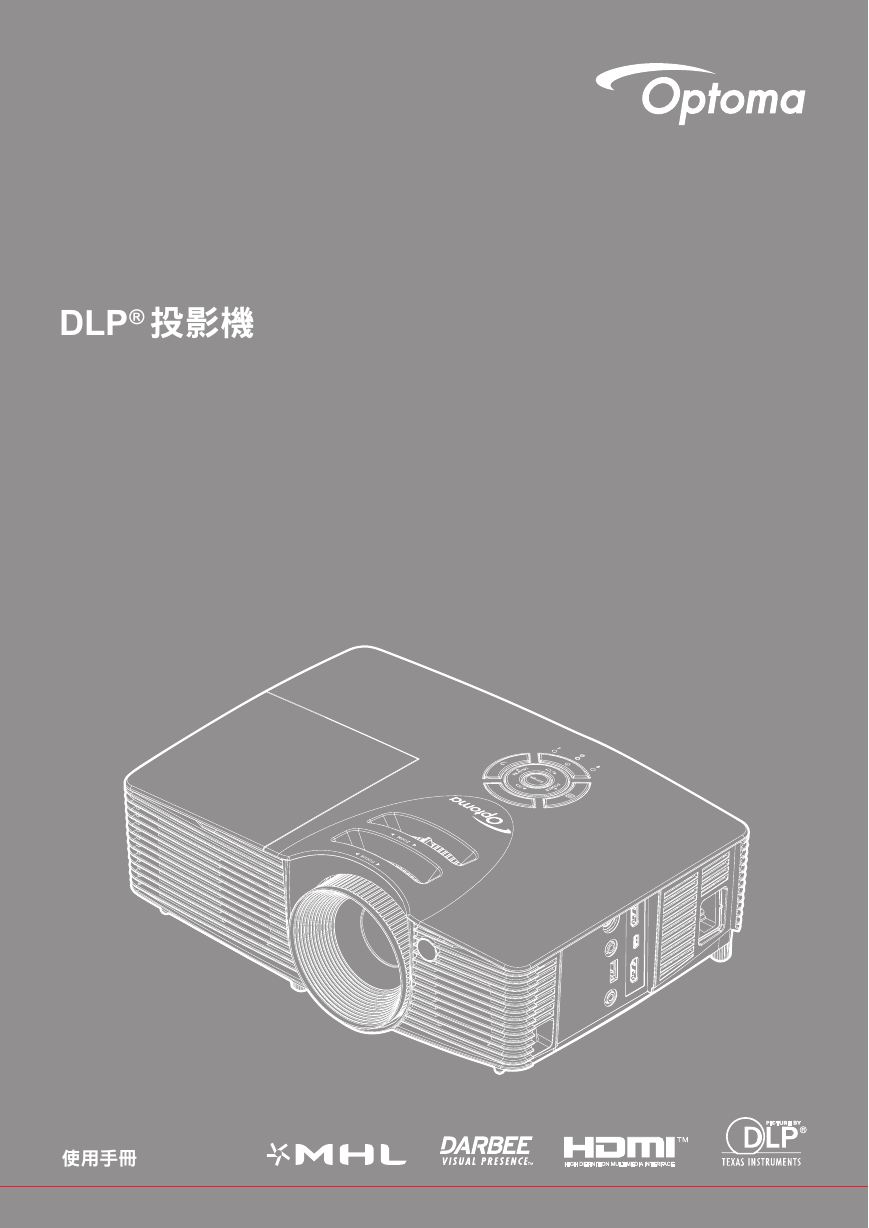

DLP® 投影機使用手冊

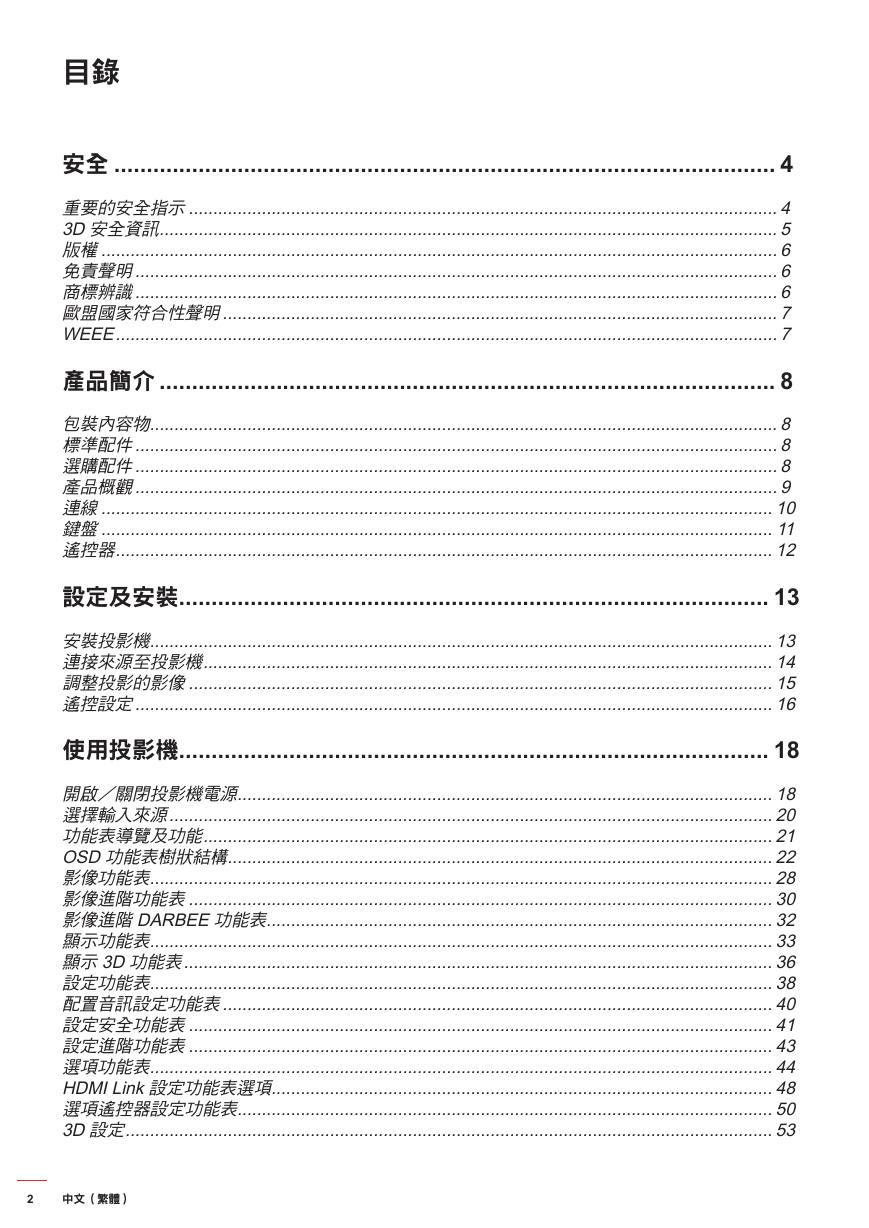

目錄安全 ...................................................................................................... 4 重要的安全指示 .........................................................................................................................4 3D 安全資訊 ...............................................................................................................................5 版權 ...........................................................................................................................................6 免責聲明 ....................................................................................................................................6 商標辨識 ....................................................................................................................................6 歐盟國家符合性聲明 ..................................................................................................................7 WEEE ........................................................................................................................................7 產品簡介 ............................................................................................... 8 包裝內容物 .................................................................................................................................8 標準配件 ....................................................................................................................................8 選購配件 ....................................................................................................................................8 產品概觀 ....................................................................................................................................9 連線 ..........................................................................................................................................10 鍵盤 ..........................................................................................................................................11 遙控器 .......................................................................................................................................12 設定及安裝 ........................................................................................... 13 安裝投影機 ................................................................................................................................13 連接來源至投影機 .....................................................................................................................14 調整投影的影像 ........................................................................................................................15 遙控設定 ...................................................................................................................................16 使用投影機 ........................................................................................... 18 開啟／關閉投影機電源 ..............................................................................................................18 選擇輸入來源 ............................................................................................................................20 功能表導覽及功能 .....................................................................................................................21 OSD 功能表樹狀結構 ................................................................................................................22 影像功能表 ................................................................................................................................28 影像進階功能表 ........................................................................................................................30 影像進階 DARBEE 功能表 ........................................................................................................32 顯示功能表 ................................................................................................................................33 顯示 3D 功能表 .........................................................................................................................36 設定功能表 ................................................................................................................................38 配置音訊設定功能表 .................................................................................................................40 設定安全功能表 ........................................................................................................................41 設定進階功能表 ........................................................................................................................43 選項功能表 ................................................................................................................................44 HDMI Link 設定功能表選項 .......................................................................................................48 選項遙控器設定功能表 ..............................................................................................................50 3D 設定 .....................................................................................................................................53 2 中文（繁體）

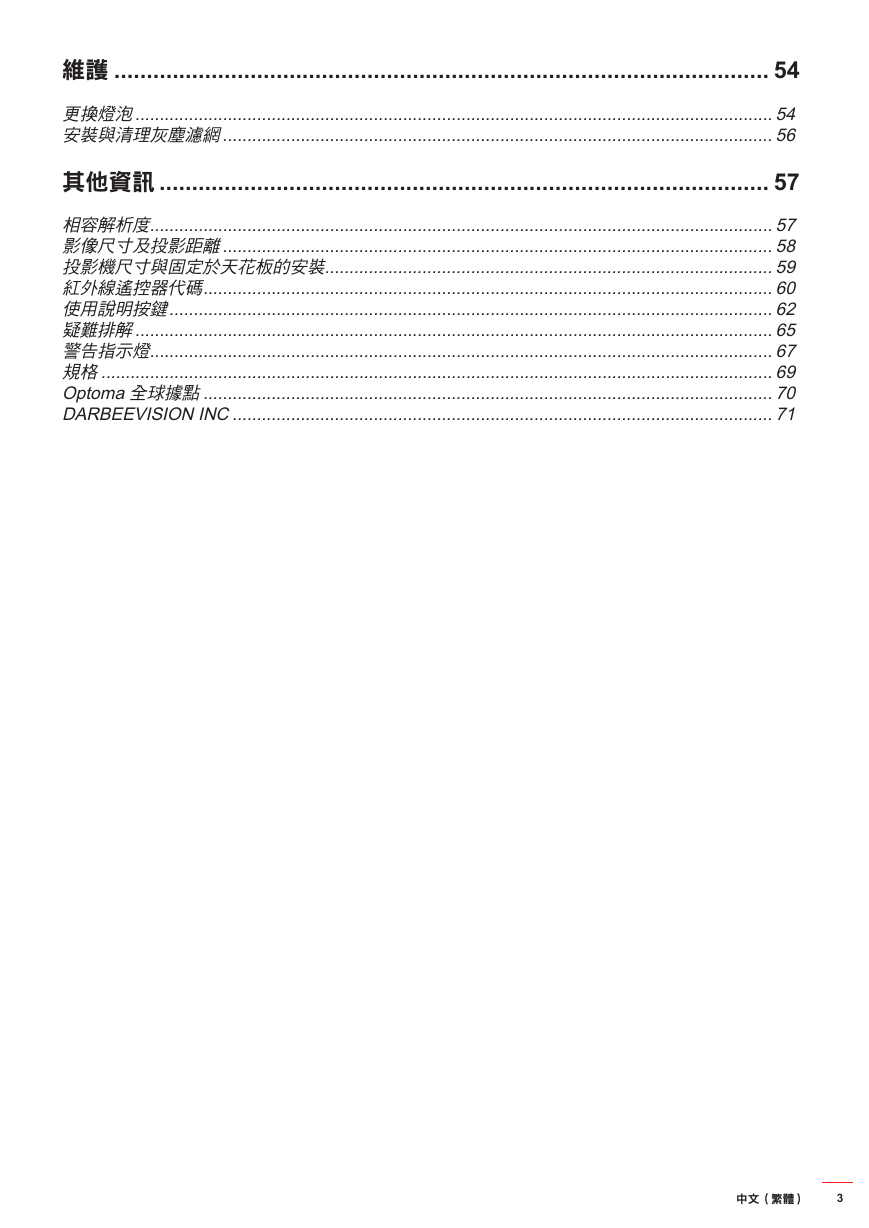

維護 ..................................................................................................... 54 更換燈泡 ...................................................................................................................................54 安裝與清理灰塵濾網 .................................................................................................................56 其他資訊 .............................................................................................. 57 相容解析度 ................................................................................................................................57 影像尺寸及投影距離 .................................................................................................................58 投影機尺寸與固定於天花板的安裝 ............................................................................................59 紅外線遙控器代碼 .....................................................................................................................60 使用說明按鍵 ............................................................................................................................62 疑難排解 ...................................................................................................................................65 警告指示燈 ................................................................................................................................67 規格 ..........................................................................................................................................69 Optoma 全球據點 .....................................................................................................................70 DARBEEVISION INC ...............................................................................................................71 3 中文（繁體）

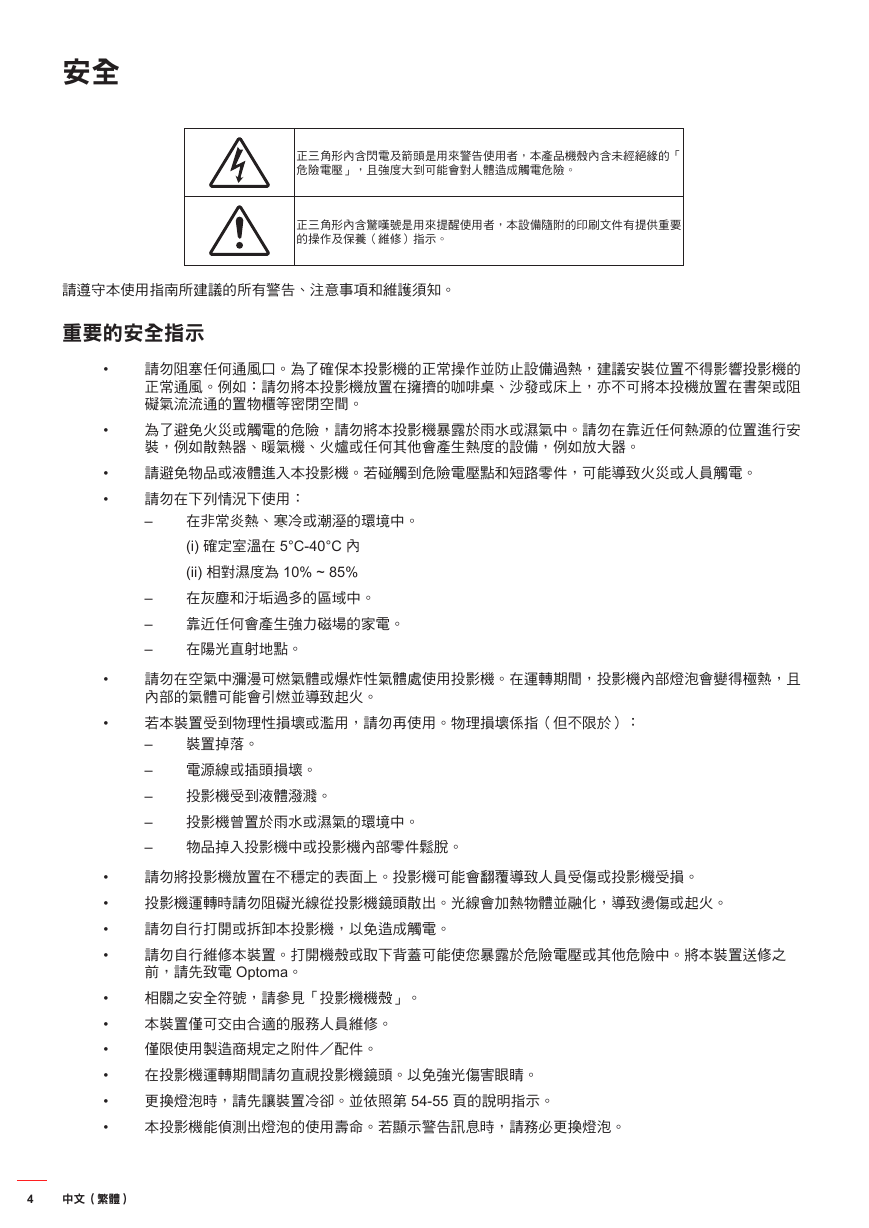

安全正三角形內含閃電及箭頭是用來警告使用者，本產品機殼內含未經絕緣的「危險電壓」，且強度大到可能會對人體造成觸電危險。正三角形內含驚嘆號是用來提醒使用者，本設備隨附的印刷文件有提供重要的操作及保養（維修）指示。請遵守本使用指南所建議的所有警告、注意事項和維護須知。重要的安全指示請勿阻塞任何通風口。為了確保本投影機的正常操作並防止設備過熱，建議安裝位置不得影響投影機的正常通風。例如：請勿將本投影機放置在擁擠的咖啡桌、沙發或床上，亦不可將本投機放置在書架或阻礙氣流流通的置物櫃等密閉空間。為了避免火災或觸電的危險，請勿將本投影機暴露於雨水或濕氣中。請勿在靠近任何熱源的位置進行安裝，例如散熱器、暖氣機、火爐或任何其他會產生熱度的設備，例如放大器。請避免物品或液體進入本投影機。若碰觸到危險電壓點和短路零件，可能導致火災或人員觸電。請勿在下列情況下使用： ± ± ± ± 在非常炎熱、寒冷或潮溼的環境中。 (i) 確定室溫在 5°C-40°C 內 (ii) 相對濕度為 10% ~ 85% 在灰塵和汙垢過多的區域中。靠近任何會產生強力磁場的家電。在陽光直射地點。請勿在空氣中瀰漫可燃氣體或爆炸性氣體處使用投影機。在運轉期間，投影機內部燈泡會變得極熱，且內部的氣體可能會引燃並導致起火。裝置掉落。電源線或插頭損壞。投影機受到液體潑濺。若本裝置受到物理性損壞或濫用，請勿再使用。物理損壞係指（但不限於）： ± ± ± ± ± 物品掉入投影機中或投影機內部零件鬆脫。投影機曾置於雨水或濕氣的環境中。請勿將投影機放置在不穩定的表面上。投影機可能會翻覆導致人員受傷或投影機受損。投影機運轉時請勿阻礙光線從投影機鏡頭散出。光線會加熱物體並融化，導致燙傷或起火。請勿自行打開或拆卸本投影機，以免造成觸電。請勿自行維修本裝置。打開機殼或取下背蓋可能使您暴露於危險電壓或其他危險中。將本裝置送修之前，請先致電 Optoma。相關之安全符號，請參見「投影機機殼」。本裝置僅可交由合適的服務人員維修。僅限使用製造商規定之附件／配件。在投影機運轉期間請勿直視投影機鏡頭。以免強光傷害眼睛。更換燈泡時，請先讓裝置冷卻。並依照第 54-55 頁的說明指示。本投影機能偵測出燈泡的使用壽命。若顯示警告訊息時，請務必更換燈泡。 4 中文（繁體）

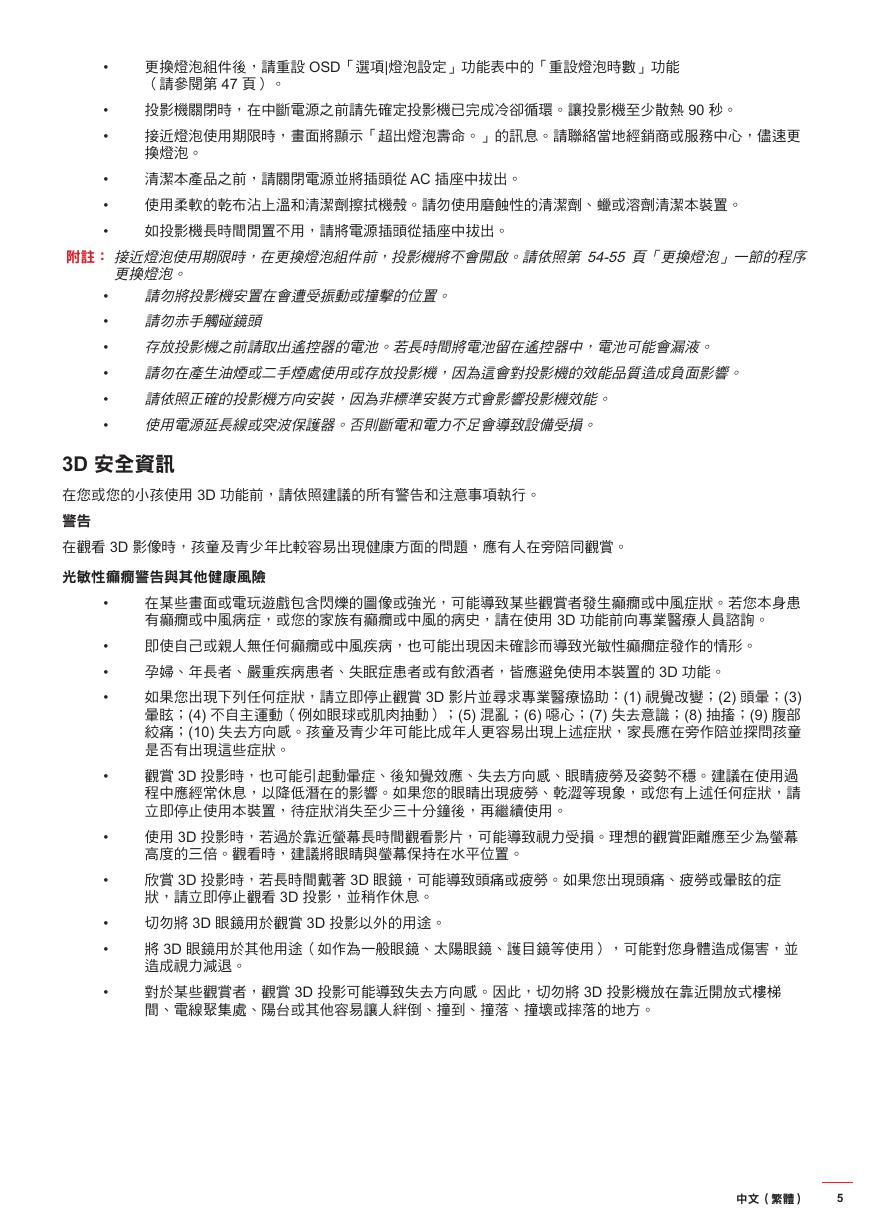

附註：更換燈泡組件後，請重設 OSD「選項|燈泡設定」功能表中的「重設燈泡時數」功能（請參閱第 47 頁）。投影機關閉時，在中斷電源之前請先確定投影機已完成冷卻循環。讓投影機至少散熱 90 秒。接近燈泡使用期限時，畫面將顯示「超出燈泡壽命。」的訊息。請聯絡當地經銷商或服務中心，儘速更換燈泡。清潔本產品之前，請關閉電源並將插頭從 AC 插座中拔出。使用柔軟的乾布沾上溫和清潔劑擦拭機殼。請勿使用磨蝕性的清潔劑、蠟或溶劑清潔本裝置。如投影機長時間閒置不用，請將電源插頭從插座中拔出。接近燈泡使用期限時，在更換燈泡組件前，投影機將不會開啟。請依照第 54-55 頁「更換燈泡」一節的程序更換燈泡。請勿將投影機安置在會遭受振動或撞擊的位置。請勿赤手觸碰鏡頭存放投影機之前請取出遙控器的電池。若長時間將電池留在遙控器中，電池可能會漏液。請勿在產生油煙或二手煙處使用或存放投影機，因為這會對投影機的效能品質造成負面影響。請依照正確的投影機方向安裝，因為非標準安裝方式會影響投影機效能。使用電源延長線或突波保護器。否則斷電和電力不足會導致設備受損。 3D 安全資訊在您或您的小孩使用 3D 功能前，請依照建議的所有警告和注意事項執行。警告在觀看 3D 影像時，孩童及青少年比較容易出現健康方面的問題，應有人在旁陪同觀賞。光敏性癲癇警告與其他健康風險在某些畫面或電玩遊戲包含閃爍的圖像或強光，可能導致某些觀賞者發生癲癇或中風症狀。若您本身患有癲癇或中風病症，或您的家族有癲癇或中風的病史，請在使用 3D 功能前向專業醫療人員諮詢。即使自己或親人無任何癲癇或中風疾病，也可能出現因未確診而導致光敏性癲癇症發作的情形。孕婦、年長者、嚴重疾病患者、失眠症患者或有飲酒者，皆應避免使用本裝置的 3D 功能。如果您出現下列任何症狀，請立即停止觀賞 3D 影片並尋求專業醫療協助：(1) 視覺改變；(2) 頭暈；(3) 暈眩；(4) 不自主運動（例如眼球或肌肉抽動）；(5) 混亂；(6) 噁心；(7) 失去意識；(8) 抽搐；(9) 腹部絞痛；(10) 失去方向感。孩童及青少年可能比成年人更容易出現上述症狀，家長應在旁作陪並探問孩童是否有出現這些症狀。觀賞 3D 投影時，也可能引起動暈症、後知覺效應、失去方向感、眼睛疲勞及姿勢不穩。建議在使用過程中應經常休息，以降低潛在的影響。如果您的眼睛出現疲勞、乾澀等現象，或您有上述任何症狀，請立即停止使用本裝置，待症狀消失至少三十分鐘後，再繼續使用。使用 3D 投影時，若過於靠近螢幕長時間觀看影片，可能導致視力受損。理想的觀賞距離應至少為螢幕高度的三倍。觀看時，建議將眼睛與螢幕保持在水平位置。欣賞 3D 投影時，若長時間戴著 3D 眼鏡，可能導致頭痛或疲勞。如果您出現頭痛、疲勞或暈眩的症狀，請立即停止觀看 3D 投影，並稍作休息。切勿將 3D 眼鏡用於觀賞 3D 投影以外的用途。將 3D 眼鏡用於其他用途（如作為一般眼鏡、太陽眼鏡、護目鏡等使用），可能對您身體造成傷害，並造成視力減退。對於某些觀賞者，觀賞 3D 投影可能導致失去方向感。因此，切勿將 3D 投影機放在靠近開放式樓梯間、電線聚集處、陽台或其他容易讓人絆倒、撞到、撞落、撞壞或摔落的地方。 5 中文（繁體）

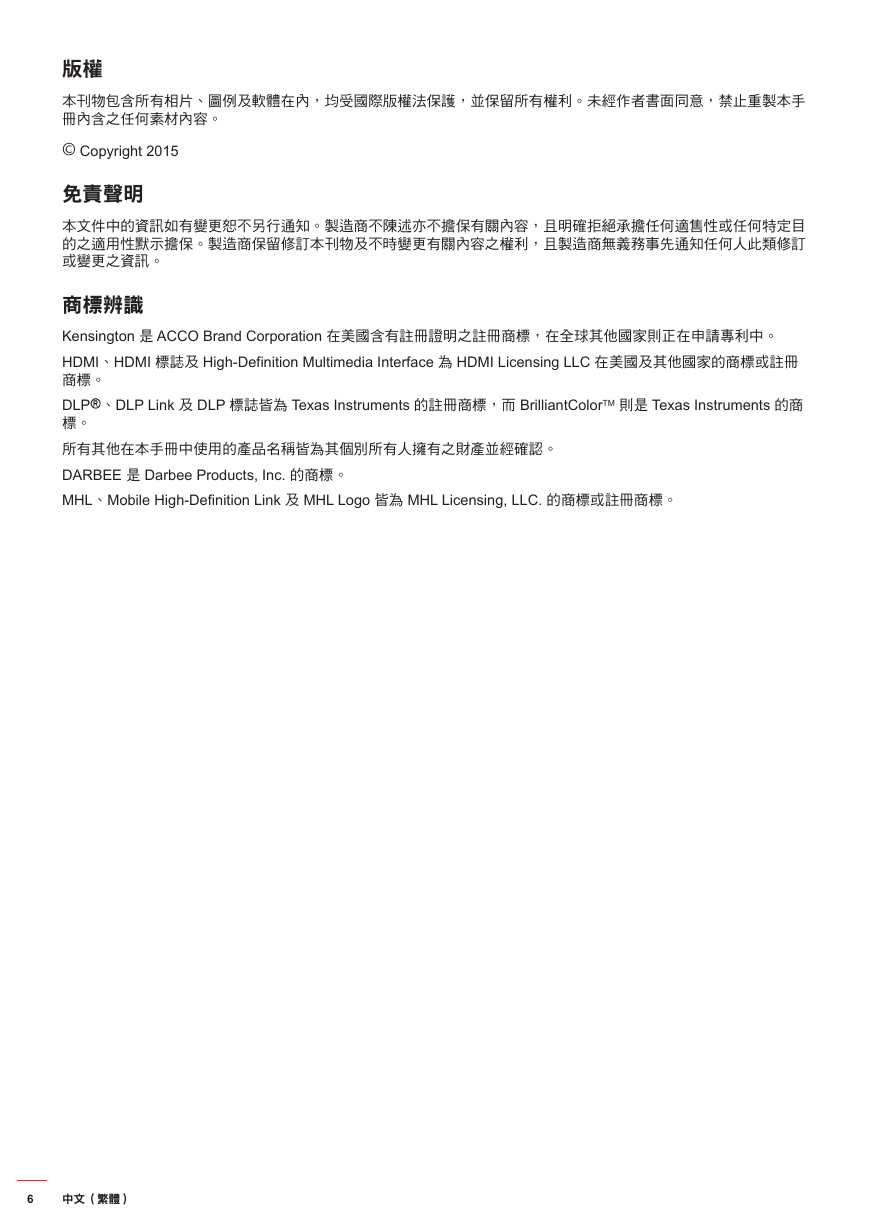

版權本刊物包含所有相片、圖例及軟體在內，均受國際版權法保護，並保留所有權利。未經作者書面同意，禁止重製本手冊內含之任何素材內容。 © Copyright 2015 免責聲明本文件中的資訊如有變更恕不另行通知。製造商不陳述亦不擔保有關內容，且明確拒絕承擔任何適售性或任何特定目的之適用性默示擔保。製造商保留修訂本刊物及不時變更有關內容之權利，且製造商無義務事先通知任何人此類修訂或變更之資訊。商標辨識 Kensington 是 ACCO Brand Corporation 在美國含有註冊證明之註冊商標，在全球其他國家則正在申請專利中。 HDMI、HDMI 標誌及 High-Definition Multimedia Interface 為 HDMI Licensing LLC 在美國及其他國家的商標或註冊商標。 DLP 、DLP Link 及 DLP 標誌皆為 Texas Instruments 的註冊商標，而 BrilliantColorTM 則是 Texas Instruments 的商標。所有其他在本手冊中使用的產品名稱皆為其個別所有人擁有之財產並經確認。 DARBEE 是 Darbee Products, Inc. 的商標。 MHL、Mobile High-Definition Link 及 MHL Logo 皆為 MHL Licensing, LLC. 的商標或註冊商標。 6 中文（繁體）

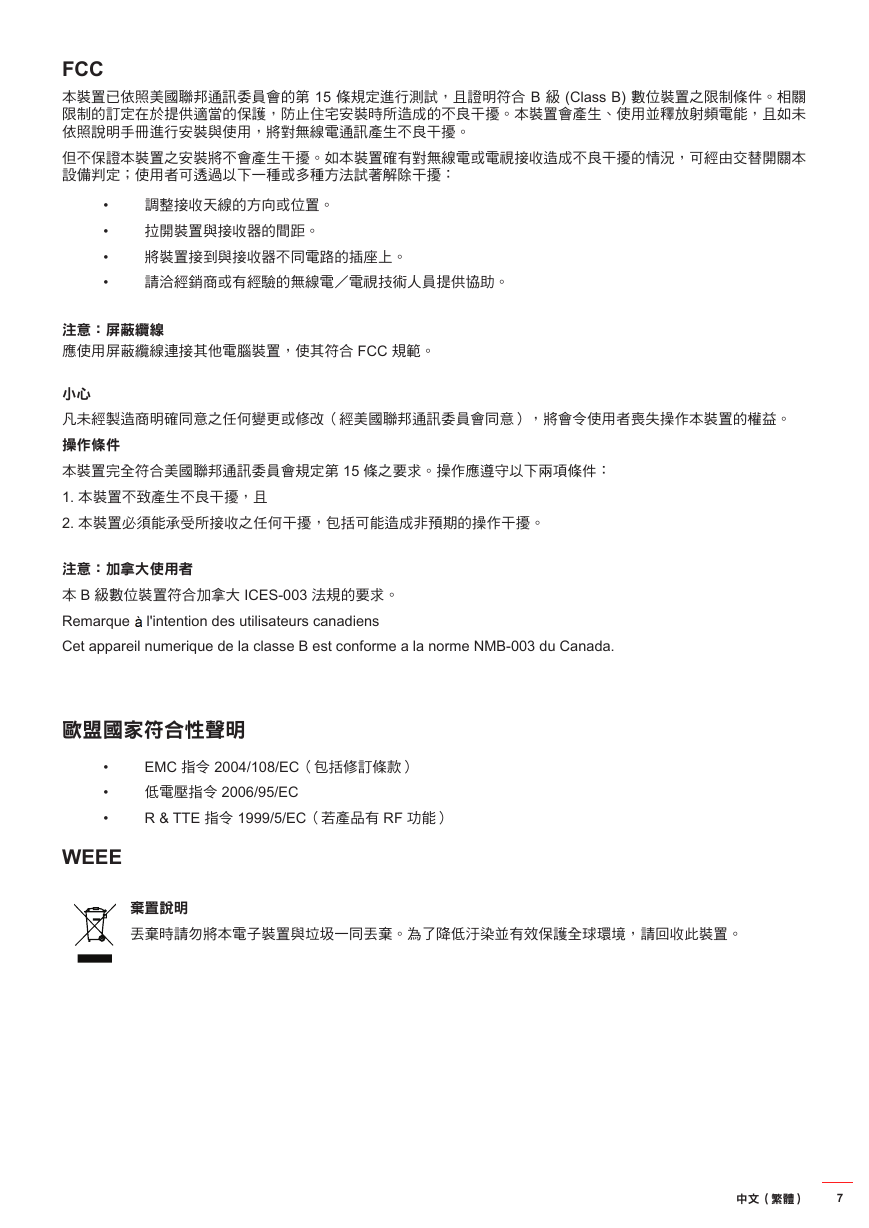

FCC 本裝置已依照美國聯邦通訊委員會的第 15 條規定進行測試，且證明符合 B 級 (Class B) 數位裝置之限制條件。相關限制的訂定在於提供適當的保護，防止住宅安裝時所造成的不良干擾。本裝置會產生、使用並釋放射頻電能，且如未依照說明手冊進行安裝與使用，將對無線電通訊產生不良干擾。但不保證本裝置之安裝將不會產生干擾。如本裝置確有對無線電或電視接收造成不良干擾的情況，可經由交替開關本設備判定；使用者可透過以下一種或多種方法試著解除干擾：調整接收天線的方向或位置。拉開裝置與接收器的間距。將裝置接到與接收器不同電路的插座上。請洽經銷商或有經驗的無線電／電視技術人員提供協助。注意：屏蔽纜線應使用屏蔽纜線連接其他電腦裝置，使其符合 FCC 規範。小心凡未經製造商明確同意之任何變更或修改（經美國聯邦通訊委員會同意），將會令使用者喪失操作本裝置的權益。操作條件本裝置完全符合美國聯邦通訊委員會規定第 15 條之要求。操作應遵守以下兩項條件： 1. 本裝置不致產生不良干擾，且 2. 本裝置必須能承受所接收之任何干擾，包括可能造成非預期的操作干擾。注意：加拿大使用者本 B 級數位裝置符合加拿大 ICES-003 法規的要求。 Remarque Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada. l'intention des utilisateurs canadiens 歐盟國家符合性聲明 EMC 指令 2004/108/EC（包括修訂條款）低電壓指令 2006/95/EC R & TTE 指令 1999/5/EC（若產品有 RF 功能） WEEE 棄置說明丟棄時請勿將本電子裝置與垃圾一同丟棄。為了降低汙染並有效保護全球環境，請回收此裝置。 7 中文（繁體）

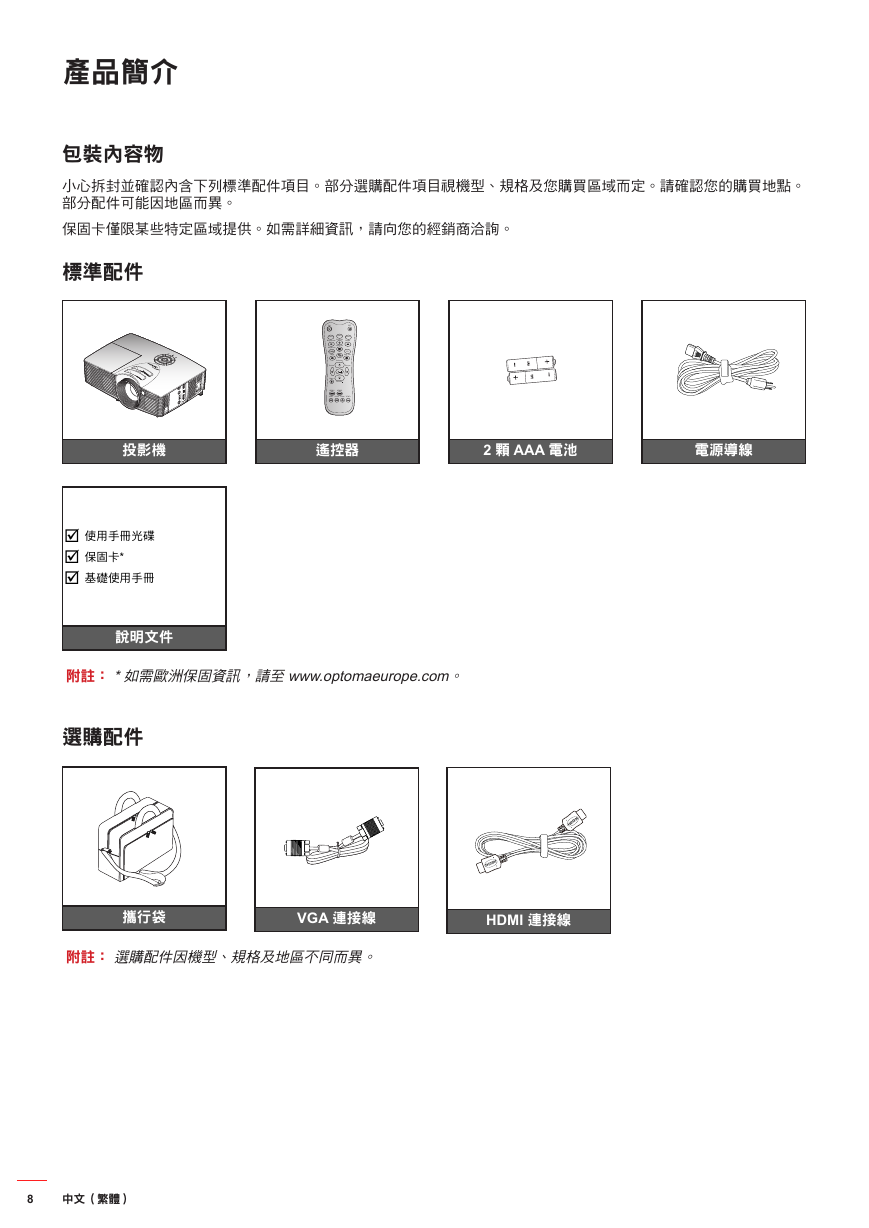

產品簡介包裝內容物小心拆封並確認內含下列標準配件項目。部分選購配件項目視機型、規格及您購買區域而定。請確認您的購買地點。部分配件可能因地區而異。保固卡僅限某些特定區域提供。如需詳細資訊，請向您的經銷商洽詢。標準配件 ON OFF User1 Brightness User2 Contrast User3 Mode Aspect ratio Keystone DB 3D Sleep Timer Mute Volume Source Re-sync Menu Volume HDMI1 HDMI2 VGA1 VGA2 Video YPbPr 投影機遙控器 2 顆 AAA 電池電源導線  使用手冊光碟  保固卡*  基礎使用手冊說明文件附註： * 如需歐洲保固資訊，請至 www.optomaeurope.com。選購配件攜行袋 VGA 連接線 HDMI 連接線附註：選購配件因機型、規格及地區不同而異。 8 中文（繁體）
