一、华为 HCDP IERN 学习笔记

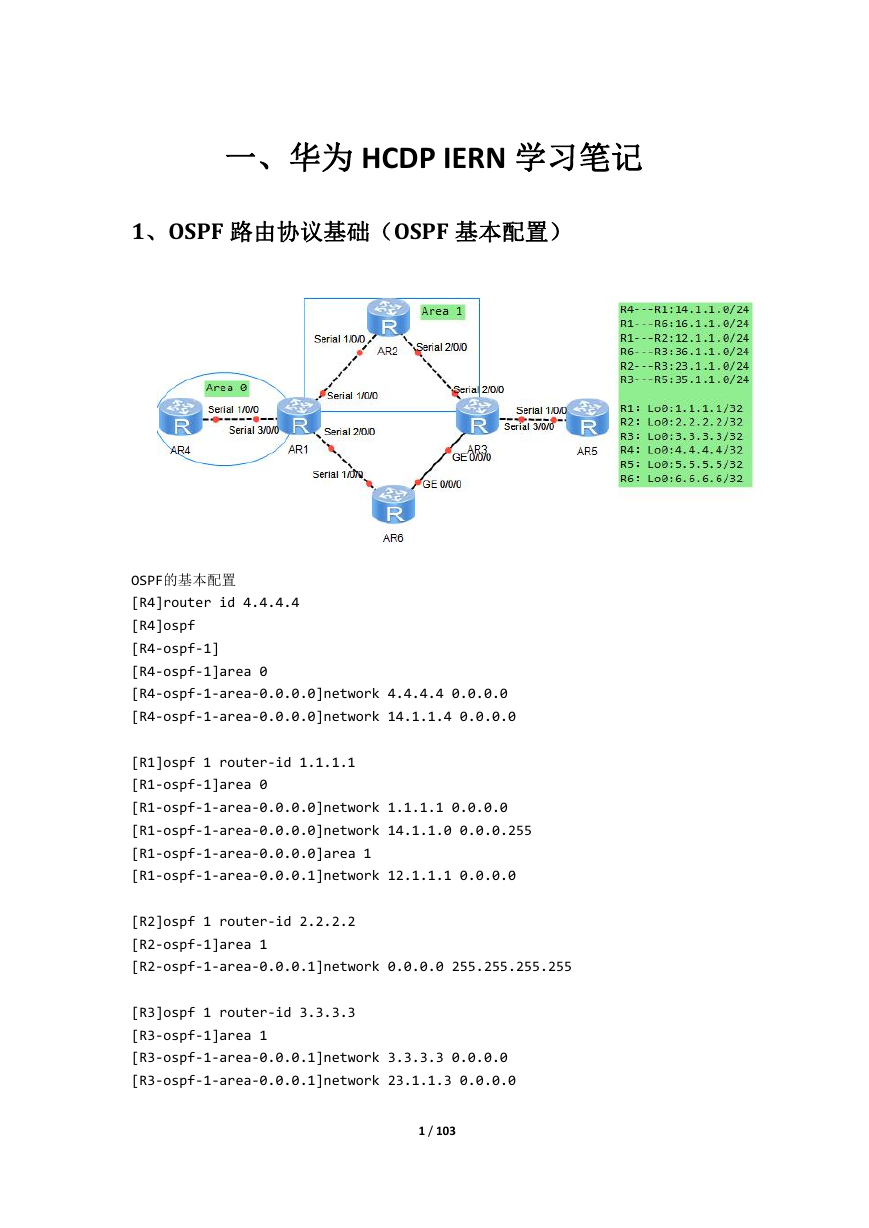

1、OSPF 路由协议基础（OSPF 基本配置）
OSPF的基本配置
[R4]router id 4.4.4.4
[R4]ospf
[R4-ospf-1]
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]network 14.1.1.4 0.0.0.0
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 14.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]area 1
[R1-ospf-1-area-0.0.0.1]network 12.1.1.1 0.0.0.0
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 0.0.0.0 255.255.255.255
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.1]network 23.1.1.3 0.0.0.0
1 / 103
查看OSPF路由：
[R4]display ip routing-table protocol ospf

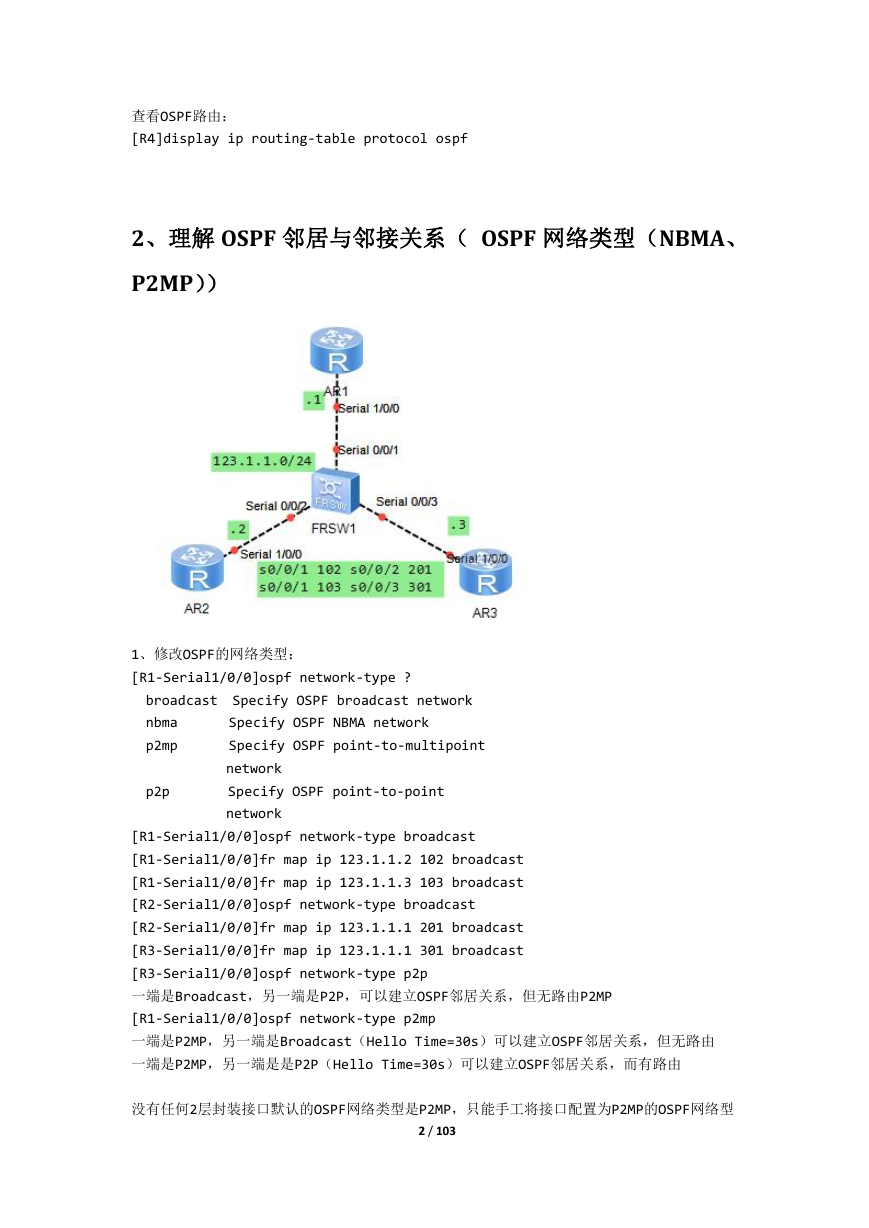

2、理解 OSPF 邻居与邻接关系（ OSPF 网络类型（NBMA、
P2MP））
1、修改OSPF的网络类型：
[R1-Serial1/0/0]ospf network-type ?
broadcast Specify OSPF broadcast network
nbma
p2mp
Specify OSPF NBMA network
Specify OSPF point-to-multipoint
network
Specify OSPF point-to-point
network
p2p
[R1-Serial1/0/0]ospf network-type broadcast
[R1-Serial1/0/0]fr map ip 123.1.1.2 102 broadcast
[R1-Serial1/0/0]fr map ip 123.1.1.3 103 broadcast
[R2-Serial1/0/0]ospf network-type broadcast
[R2-Serial1/0/0]fr map ip 123.1.1.1 201 broadcast
[R3-Serial1/0/0]fr map ip 123.1.1.1 301 broadcast
[R3-Serial1/0/0]ospf network-type p2p
一端是Broadcast，另一端是P2P，可以建立OSPF邻居关系，但无路由P2MP
[R1-Serial1/0/0]ospf network-type p2mp
一端是P2MP，另一端是Broadcast（Hello Time=30s）可以建立OSPF邻居关系，但无路由
一端是P2MP，另一端是是P2P（Hello Time=30s）可以建立OSPF邻居关系，而有路由
没有任何2层封装接口默认的OSPF网络类型是P2MP，只能手工将接口配置为P2MP的OSPF网络型
2 / 103
自动建立OSPF邻居关系，不选举DR和BDR

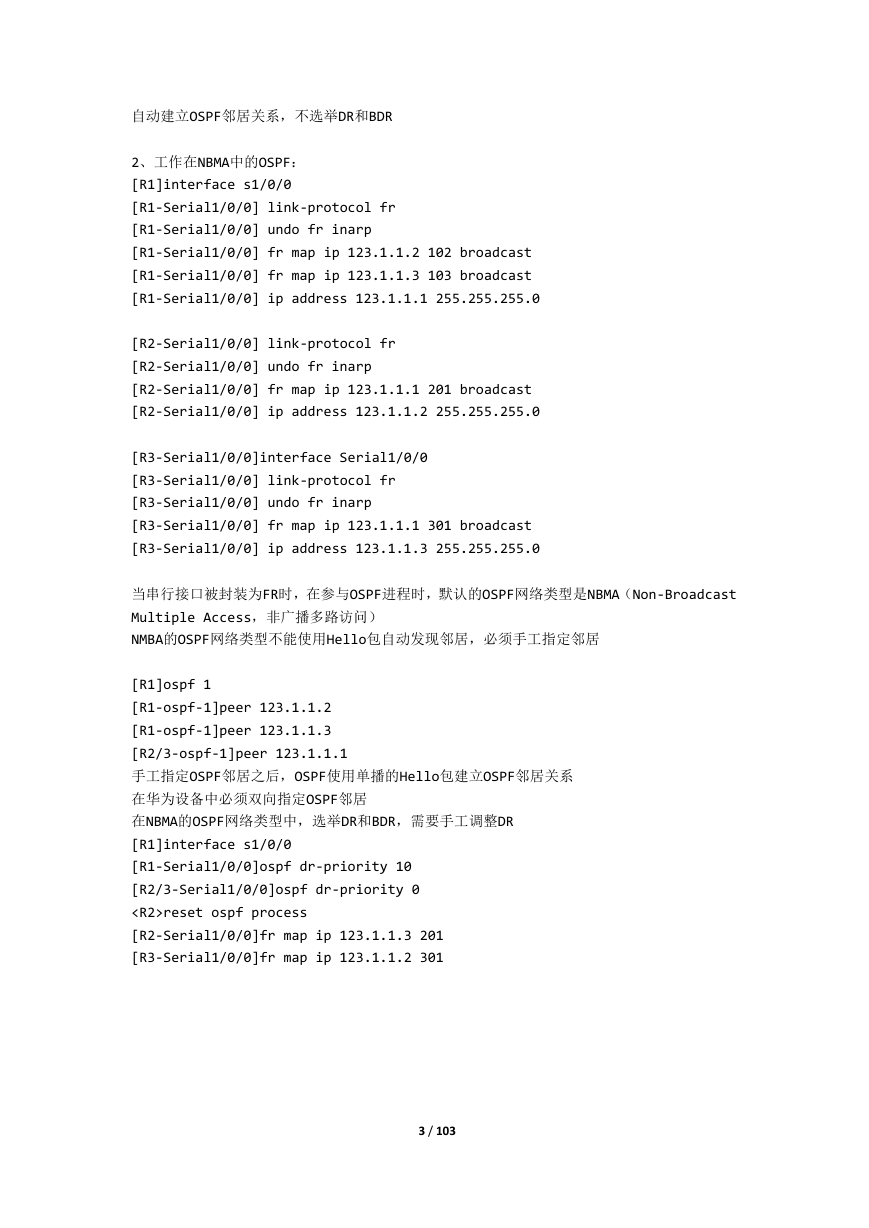

2、工作在NBMA中的OSPF：
[R1]interface s1/0/0
[R1-Serial1/0/0] link-protocol fr
[R1-Serial1/0/0] undo fr inarp
[R1-Serial1/0/0] fr map ip 123.1.1.2 102 broadcast
[R1-Serial1/0/0] fr map ip 123.1.1.3 103 broadcast
[R1-Serial1/0/0] ip address 123.1.1.1 255.255.255.0
[R2-Serial1/0/0] link-protocol fr
[R2-Serial1/0/0] undo fr inarp
[R2-Serial1/0/0] fr map ip 123.1.1.1 201 broadcast
[R2-Serial1/0/0] ip address 123.1.1.2 255.255.255.0
[R3-Serial1/0/0]interface Serial1/0/0
[R3-Serial1/0/0] link-protocol fr
[R3-Serial1/0/0] undo fr inarp
[R3-Serial1/0/0] fr map ip 123.1.1.1 301 broadcast
[R3-Serial1/0/0] ip address 123.1.1.3 255.255.255.0
当串行接口被封装为FR时，在参与OSPF进程时，默认的OSPF网络类型是NBMA（Non-Broadcast
Multiple Access，非广播多路访问）
NMBA的OSPF网络类型不能使用Hello包自动发现邻居，必须手工指定邻居
[R1]ospf 1
[R1-ospf-1]peer 123.1.1.2
[R1-ospf-1]peer 123.1.1.3
[R2/3-ospf-1]peer 123.1.1.1
手工指定OSPF邻居之后，OSPF使用单播的Hello包建立OSPF邻居关系
在华为设备中必须双向指定OSPF邻居
在NBMA的OSPF网络类型中，选举DR和BDR，需要手工调整DR
[R1]interface s1/0/0
[R1-Serial1/0/0]ospf dr-priority 10
[R2/3-Serial1/0/0]ospf dr-priority 0
reset ospf process
[R2-Serial1/0/0]fr map ip 123.1.1.3 201
[R3-Serial1/0/0]fr map ip 123.1.1.2 301
3 / 103
3、理解 OSPF 邻居与邻接关系（ Virtual Link）

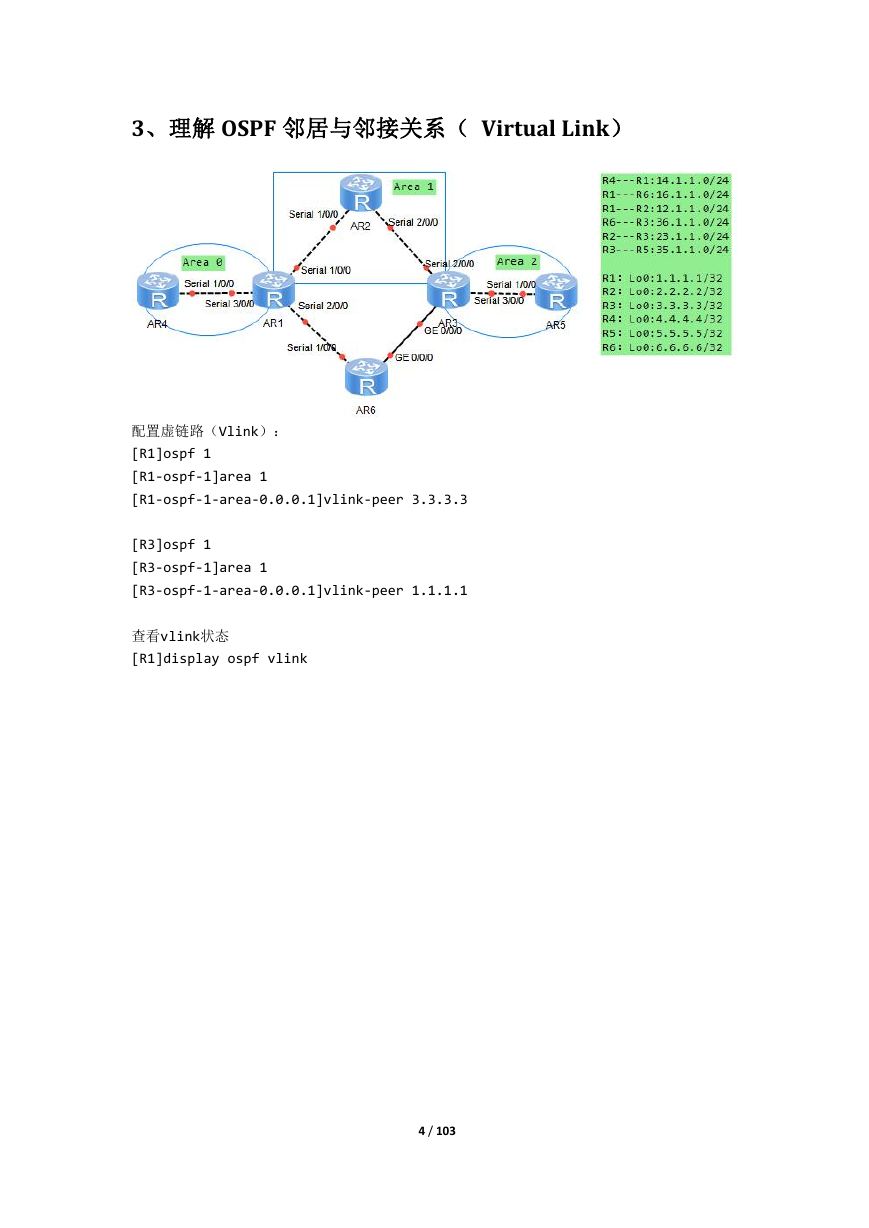

配置虚链路（Vlink）：
[R1]ospf 1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]vlink-peer 3.3.3.3
[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]vlink-peer 1.1.1.1
查看vlink状态
[R1]display ospf vlink
4 / 103

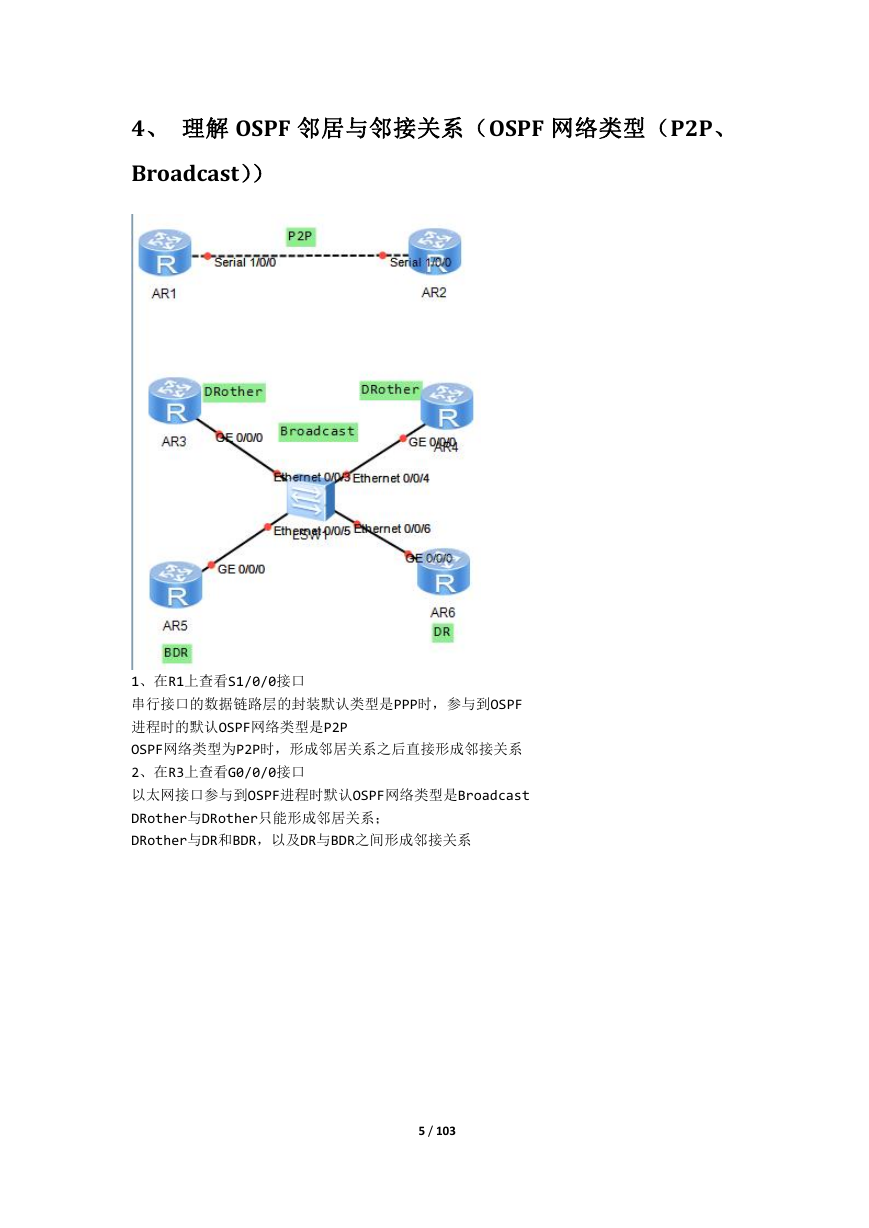

4、 理解 OSPF 邻居与邻接关系（OSPF 网络类型（P2P、
Broadcast））
1、在R1上查看S1/0/0接口
串行接口的数据链路层的封装默认类型是PPP时，参与到OSPF
进程时的默认OSPF网络类型是P2P
OSPF网络类型为P2P时，形成邻居关系之后直接形成邻接关系
2、在R3上查看G0/0/0接口
以太网接口参与到OSPF进程时默认OSPF网络类型是Broadcast
DRother与DRother只能形成邻居关系；
DRother与DR和BDR，以及DR与BDR之间形成邻接关系
5 / 103
5、 OSPF 协议报文和链路状态通告

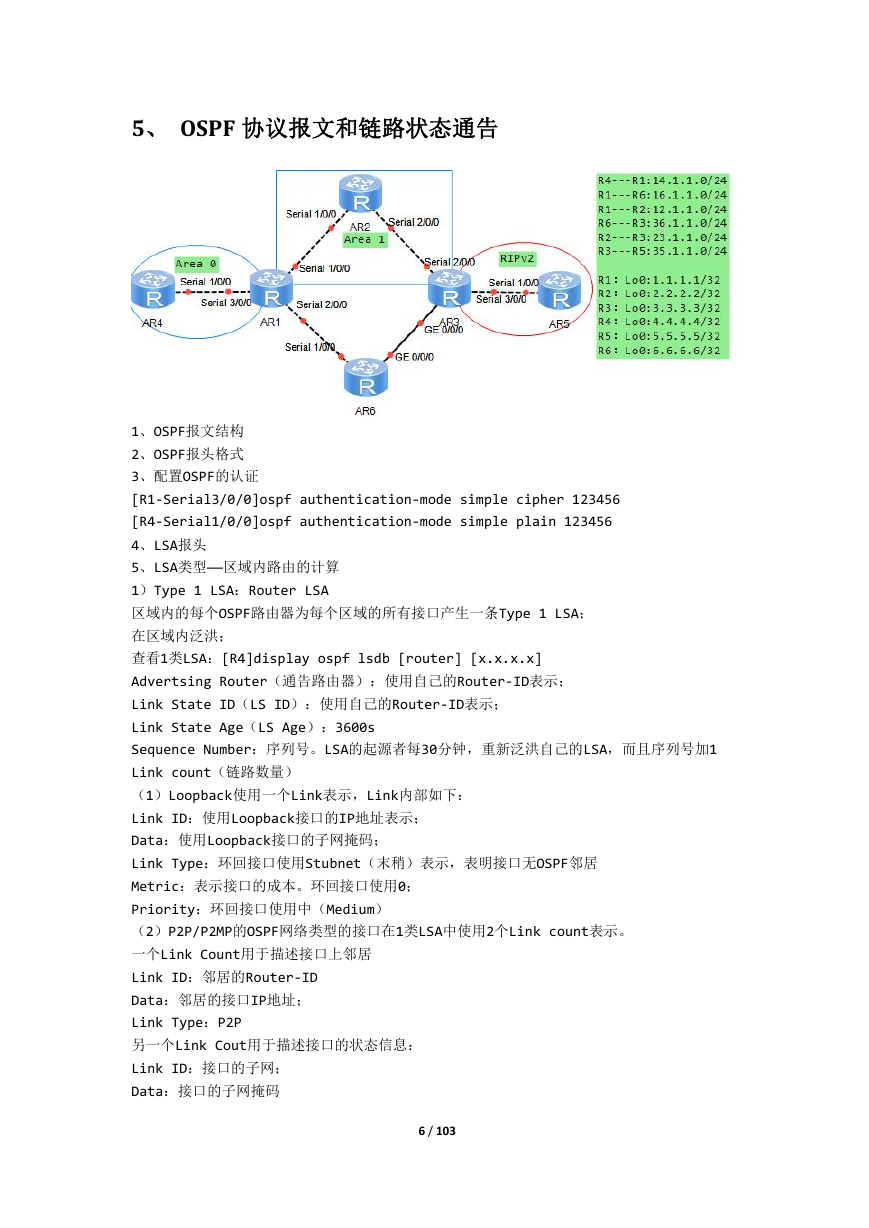

1、OSPF报文结构
2、OSPF报头格式
3、配置OSPF的认证
[R1-Serial3/0/0]ospf authentication-mode simple cipher 123456
[R4-Serial1/0/0]ospf authentication-mode simple plain 123456
4、LSA报头
5、LSA类型——区域内路由的计算
1）Type 1 LSA：Router LSA
区域内的每个OSPF路由器为每个区域的所有接口产生一条Type 1 LSA；
在区域内泛洪；
查看1类LSA：[R4]display ospf lsdb [router] [x.x.x.x]
Advertsing Router（通告路由器）：使用自己的Router-ID表示；
Link State ID（LS ID）：使用自己的Router-ID表示；
Link State Age（LS Age）：3600s
Sequence Number：序列号。LSA的起源者每30分钟，重新泛洪自己的LSA，而且序列号加1
Link count（链路数量）
（1）Loopback使用一个Link表示，Link内部如下：
Link ID：使用Loopback接口的IP地址表示；
Data：使用Loopback接口的子网掩码；
Link Type：环回接口使用Stubnet（末稍）表示，表明接口无OSPF邻居
Metric：表示接口的成本。环回接口使用0；
Priority：环回接口使用中（Medium）
（2）P2P/P2MP的OSPF网络类型的接口在1类LSA中使用2个Link count表示。
一个Link Count用于描述接口上邻居
Link ID：邻居的Router-ID
Data：邻居的接口IP地址；
Link Type：P2P
另一个Link Cout用于描述接口的状态信息：
Link ID：接口的子网；
Data：接口的子网掩码
6 / 103
