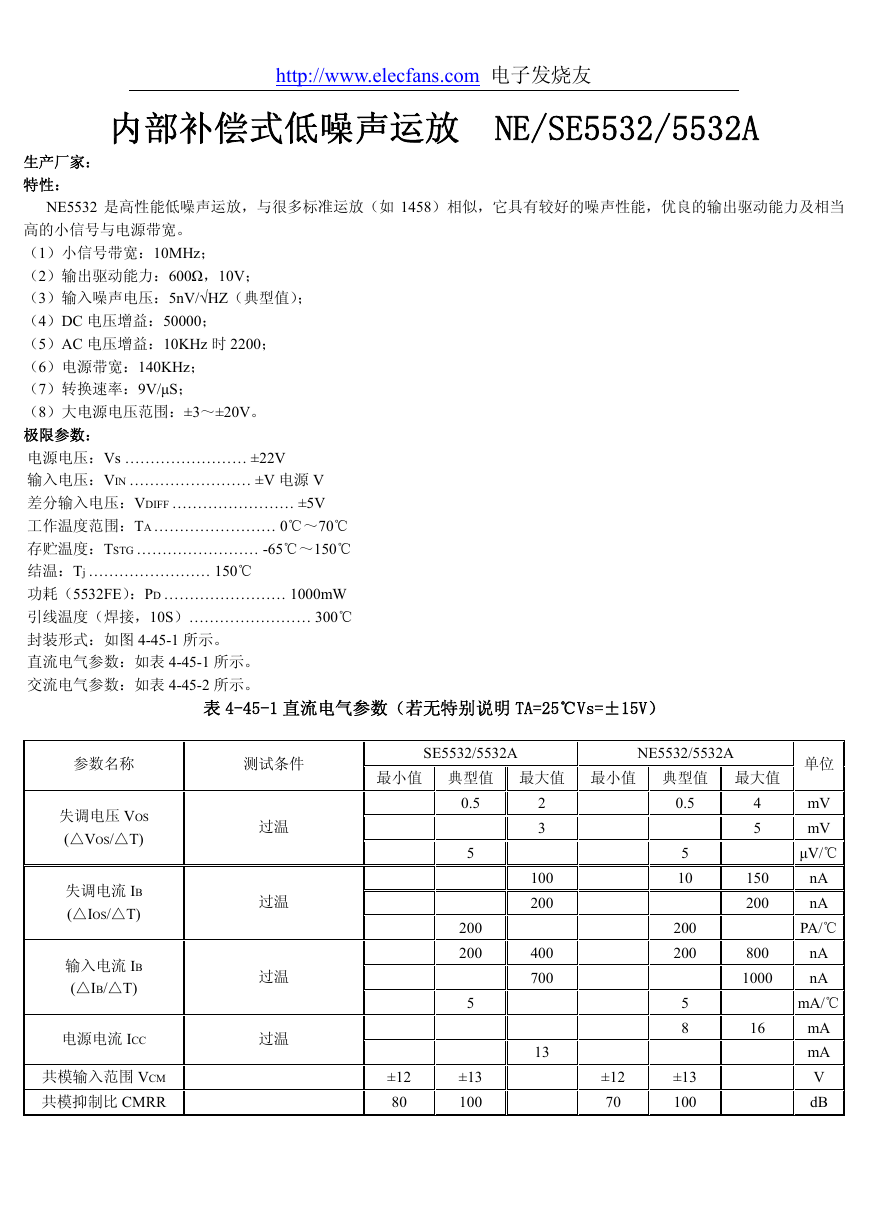

http://www.elecfans.com 电子发烧友 内部补偿式低噪声运放 NE/SE5532/5532A 生产厂家： 特性： NE5532 是高性能低噪声运放，与很多标准运放（如 1458）相似，它具有较好的噪声性能，优良的输出驱动能力及相当 高的小信号与电源带宽。 （1）小信号带宽：10MHz； （2）输出驱动能力：600Ω，10V； （3）输入噪声电压：5nV/√HZ（典型值）； （4）DC 电压增益：50000； （5）AC 电压增益：10KHz 时 2200； （6）电源带宽：140KHz； （7）转换速率：9V/μS； （8）大电源电压范围：±3～±20V。 极限参数： 电源电压：Vs …………………… ±22V 输入电压：VIN …………………… ±V 电源 V 差分输入电压：VDIFF …………………… ±5V 工作温度范围：TA …………………… 0℃～70℃ 存贮温度：TSTG …………………… -65℃～150℃ 结温：Tj …………………… 150℃ 功耗（5532FE）：PD …………………… 1000mW 引线温度（焊接，10S）…………………… 300℃ 封装形式：如图 4-45-1 所示。 直流电气参数：如表 4-45-1 所示。 交流电气参数：如表 4-45-2 所示。 表 4-45-1 直流电气参数（若无特别说明 TA=25℃Vs=±15V） 参数名称 测试条件 SE5532/5532A NE5532/5532A 最小值 典型值 最大值 最小值 典型值 最大值 单位 失调电压 VOS ( V△ OS/ T)△ 失调电流 IB ( I△ OS/ T)△ 输入电流 IB ( I△ B/ T)△ 电源电流 ICC 共模输入范围 VCM 共模抑制比 CMRR 过温 过温 过温 过温 ±12 80 0.5 5 200 200 5 ±13 100 2 3 100 200 400 700 13 ±12 70 0.5 5 10 200 200 5 8 ±13 100 4 5 150 200 800 1000 mV mV μV/℃ nA nA PA/℃ nA nA mA/℃ mA 16 mA V dB 

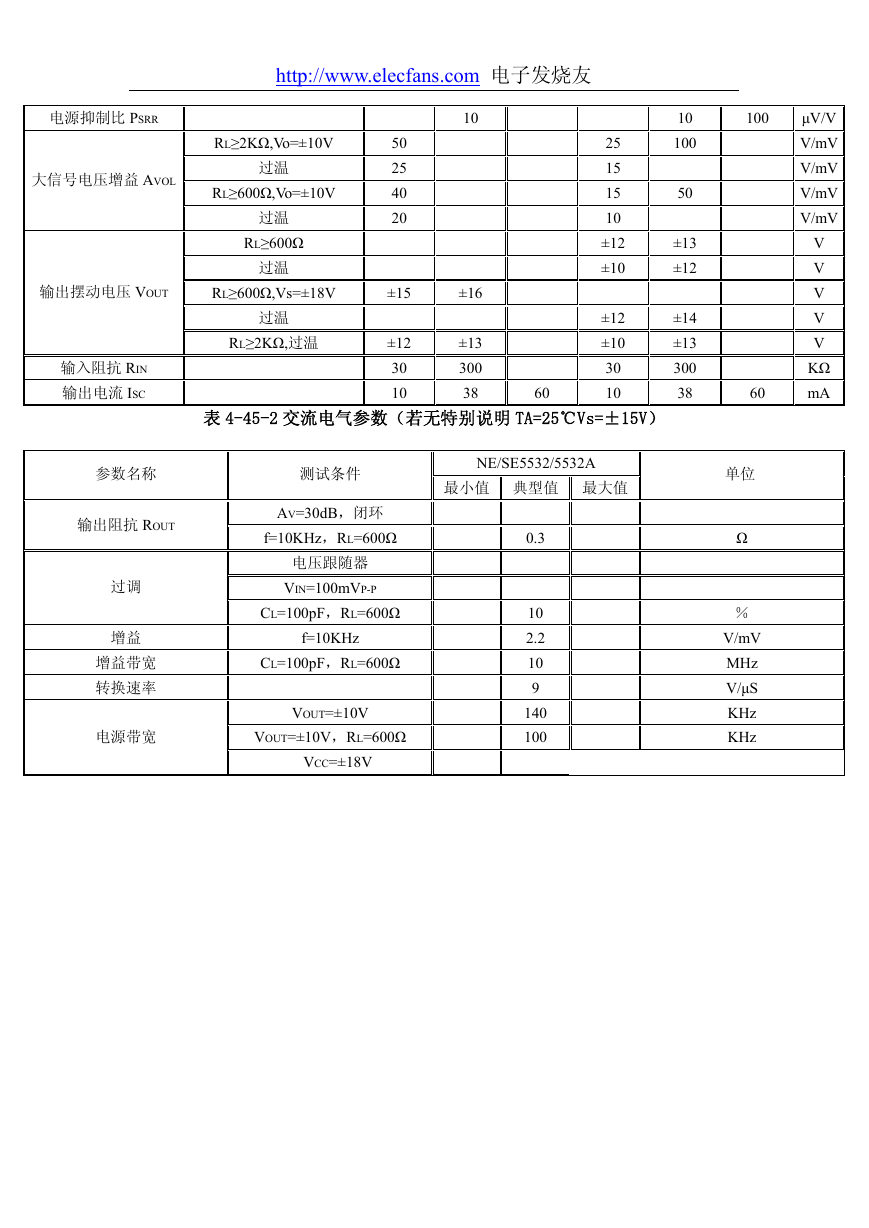

http://www.elecfans.com 电子发烧友 电源抑制比 PSRR 大信号电压增益 AVOL RL≥2KΩ,Vo=±10V 过温 RL≥600Ω,Vo=±10V 过温 RL≥600Ω 过温 输出摆动电压 VOUT RL≥600Ω,Vs=±18V 输入阻抗 RIN 输出电流 ISC 过温 RL≥2KΩ,过温 50 25 40 20 ±15 ±12 30 10 10 ±16 ±13 300 38 60 25 15 15 10 ±12 ±10 ±12 ±10 30 10 10 100 50 ±13 ±12 ±14 ±13 300 38 100 μV/V V/mV V/mV V/mV V/mV V V V V V KΩ 60 mA 表 4-45-2 交流电气参数（若无特别说明 TA=25℃Vs=±15V） 参数名称 测试条件 输出阻抗 ROUT 过调 增益 增益带宽 转换速率 AV=30dB，闭环 f=10KHz，RL=600Ω 电压跟随器 VIN=100mVP-P CL=100pF，RL=600Ω f=10KHz CL=100pF，RL=600Ω VOUT=±10V 电源带宽 VOUT=±10V，RL=600Ω VCC=±18V NE/SE5532/5532A 最小值 典型值 最大值 0.3 10 2.2 10 9 140 100 单位 Ω ％ V/mV MHz V/μS KHz KHz
