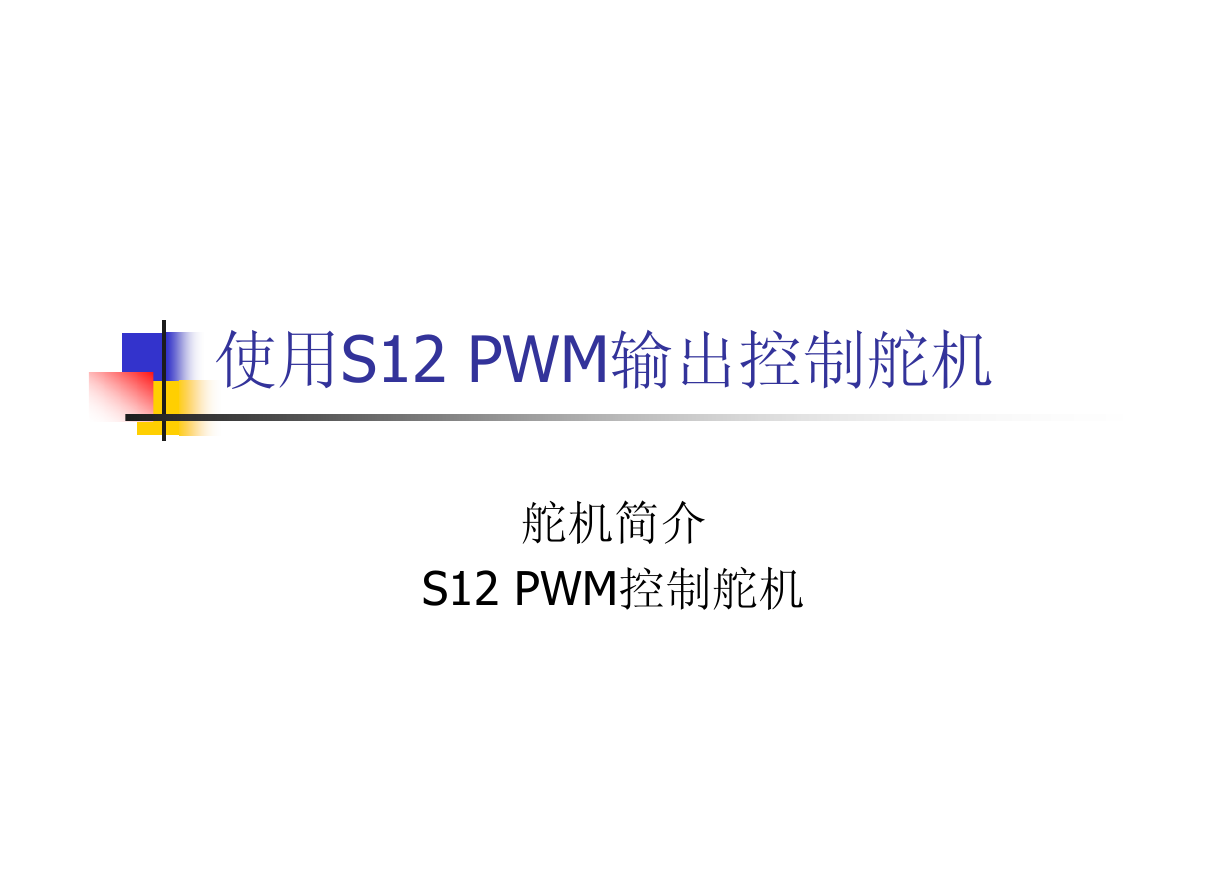

使用S12 PWM输出控制舵机

一、舵机简介

二、S12 PWM控制舵机

使用S12 PWM输出控制舵机舵机简介 S12 PWM控制舵机

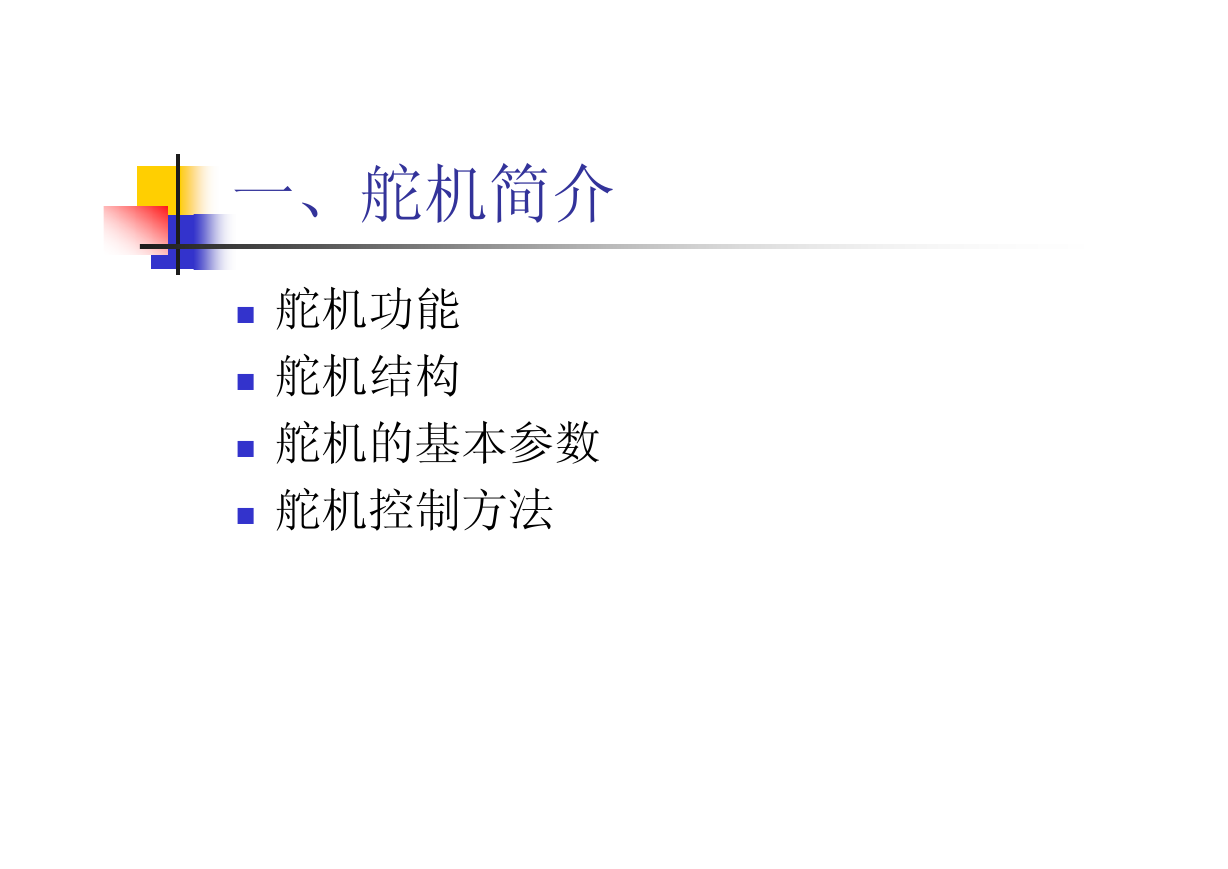

一、舵机简介舵机功能舵机结构舵机的基本参数舵机控制方法

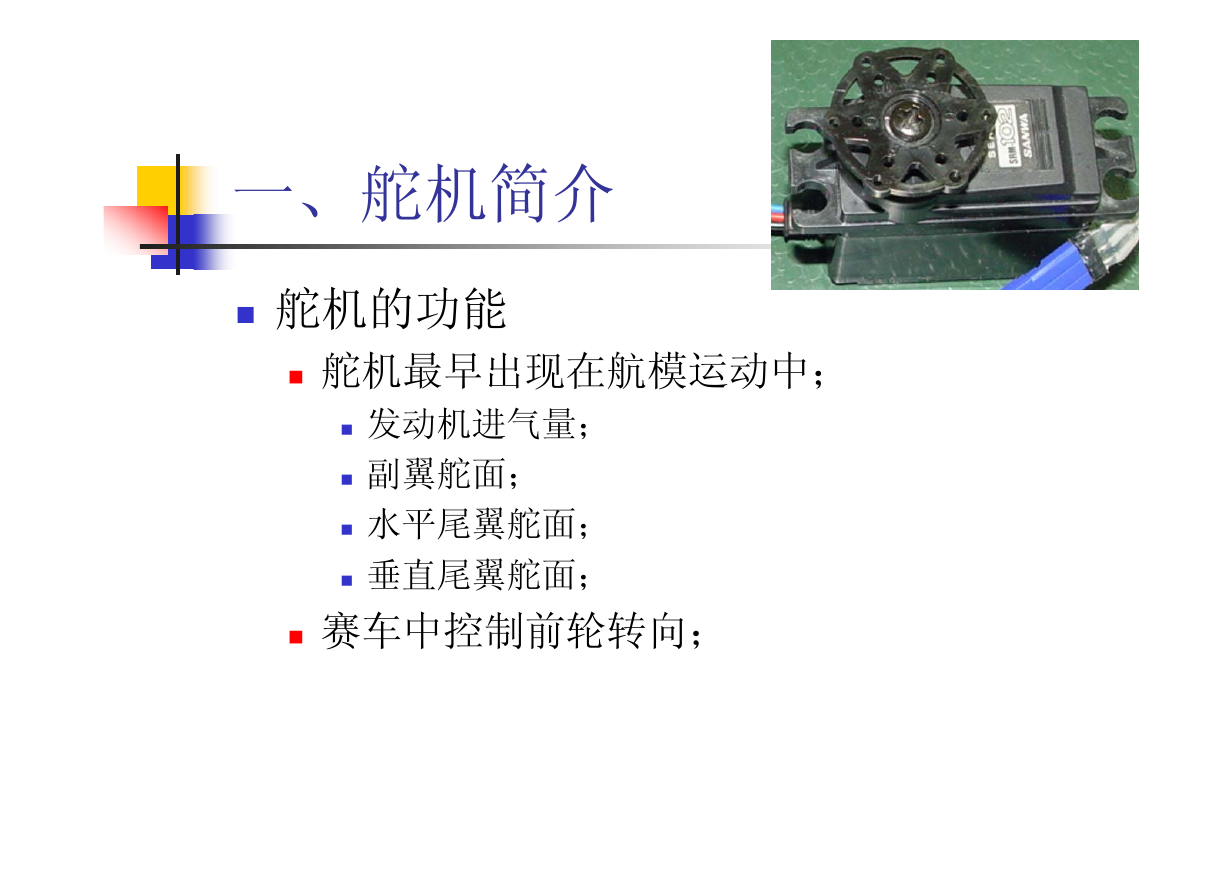

一、舵机简介舵机的功能舵机最早出现在航模运动中；发动机进气量；副翼舵面；水平尾翼舵面；垂直尾翼舵面；赛车中控制前轮转向；

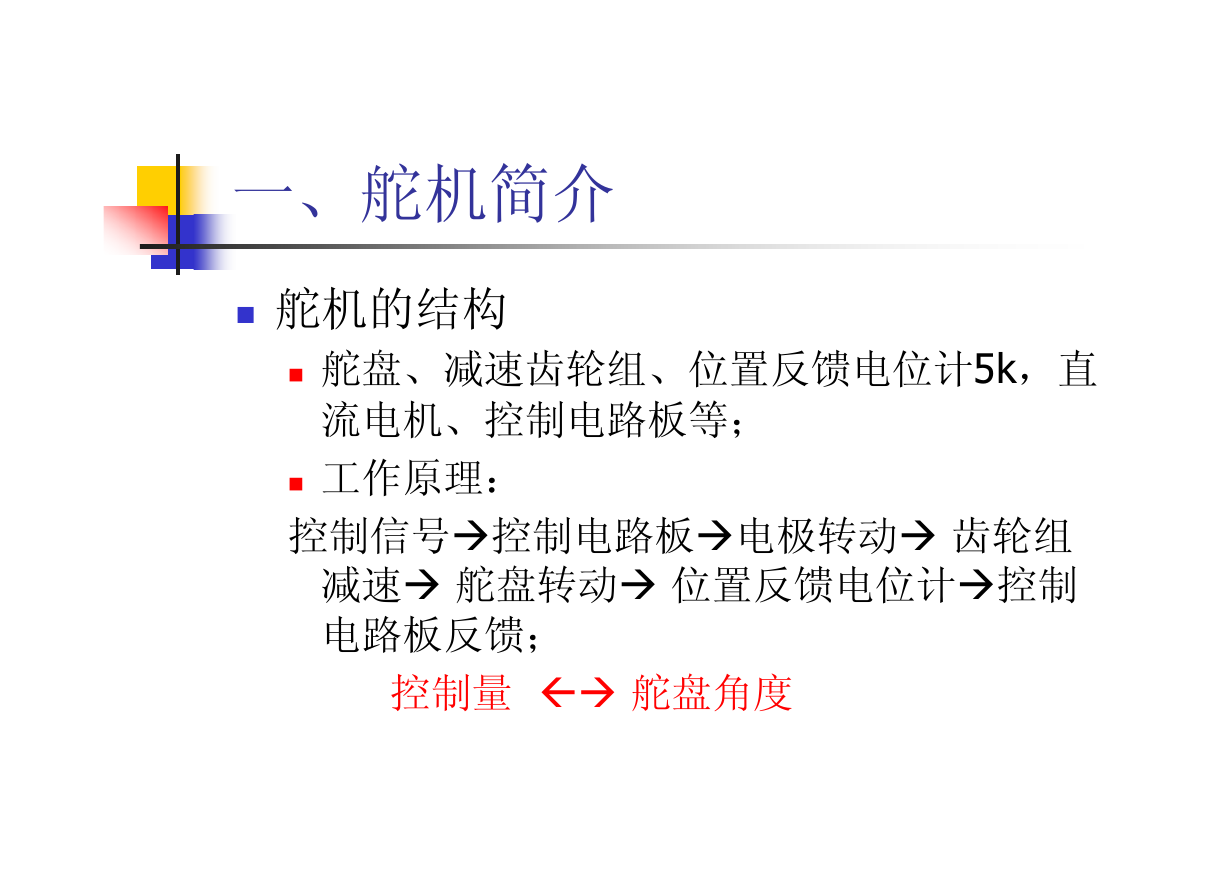

一、舵机简介舵机的结构舵盘、减速齿轮组、位置反馈电位计5k，直流电机、控制电路板等；工作原理：控制信号控制电路板电极转动齿轮组减速舵盘转动位置反馈电位计控制电路板反馈；控制量舵盘角度

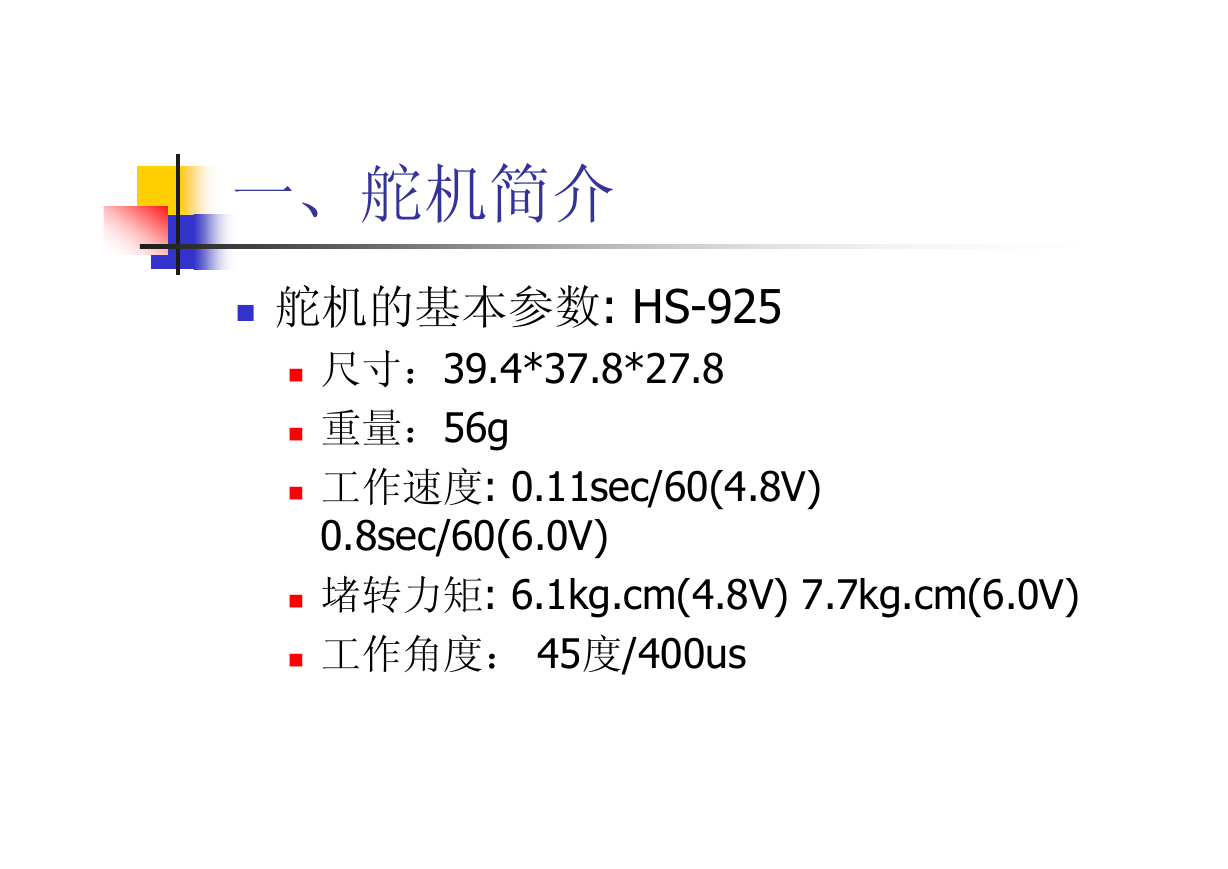

一、舵机简介舵机的基本参数: HS-925 尺寸：39.4*37.8*27.8 重量：56g 工作速度: 0.11sec/60(4.8V) 0.8sec/60(6.0V) 堵转力矩: 6.1kg.cm(4.8V) 7.7kg.cm(6.0V) 工作角度： 45度/400us

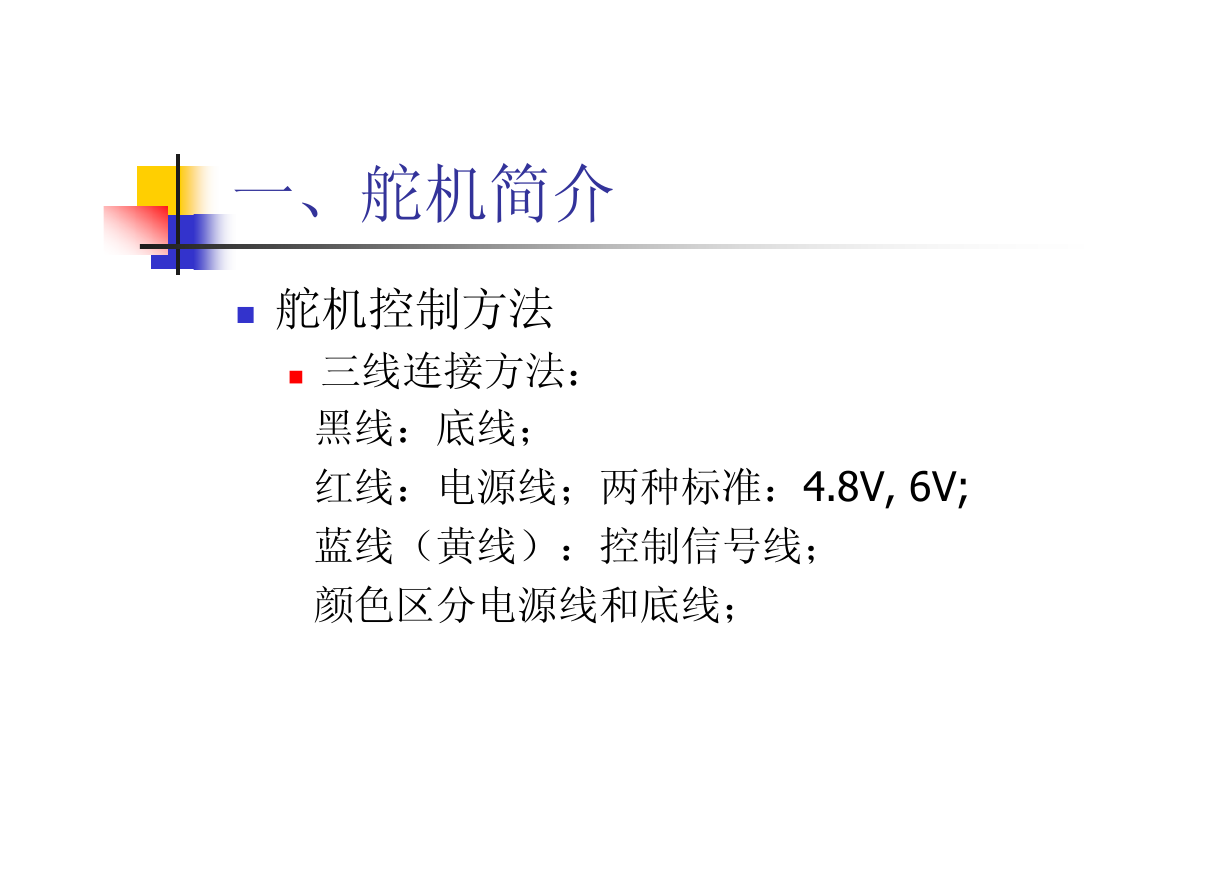

一、舵机简介舵机控制方法三线连接方法：黑线：底线；红线：电源线；两种标准：4.8V, 6V; 蓝线（黄线）：控制信号线；颜色区分电源线和底线；

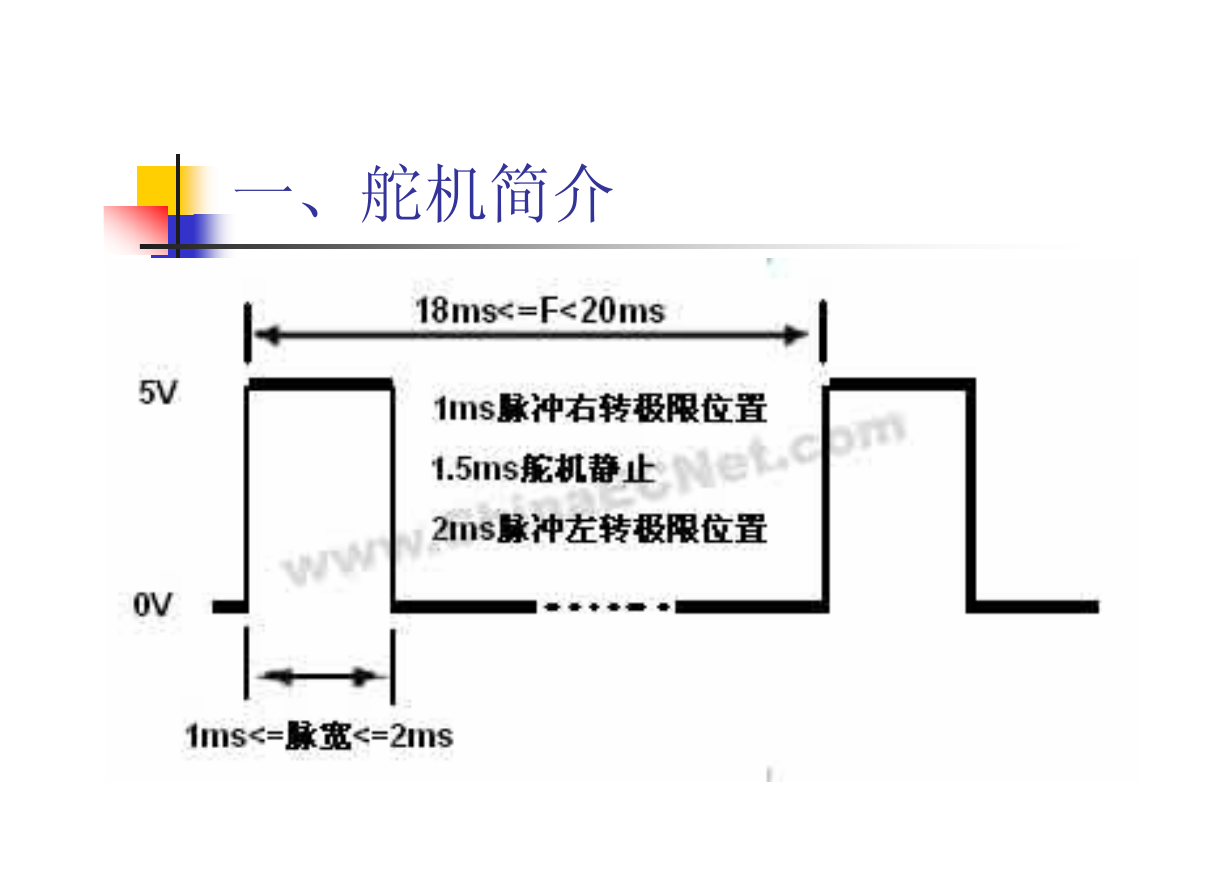

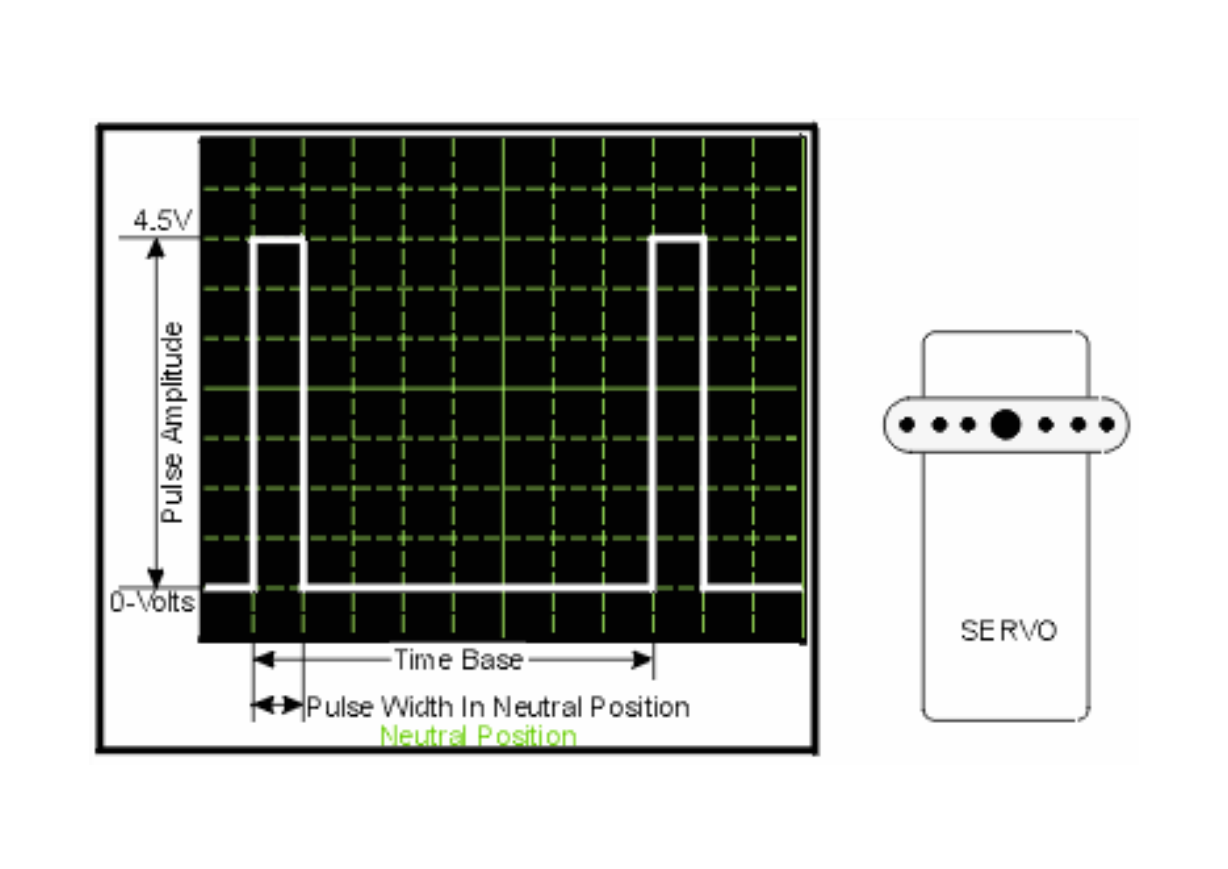

一、舵机简介
