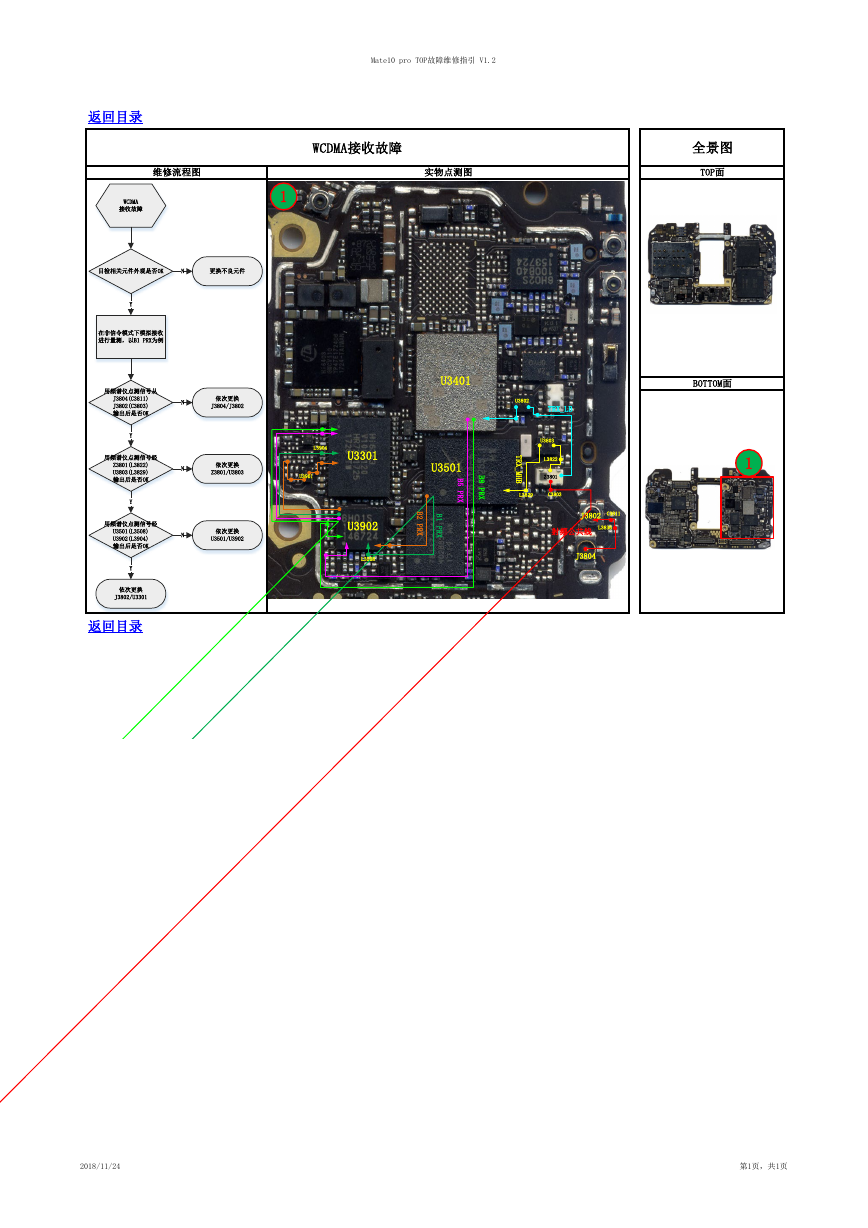

Mate10 pro TOP故障维修指引 V1.2 返回目录 维修流程图 实物点测图 WCDMA接收故障 全景图 TOP面 WCDMA 接收故障 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B1 PRX为例 用频谱仪点测信号从 J3804(C3811) J3802(C3803) 输出后是否OK Y 用频谱仪点测信号经 Z3801(L3822) U3803(L3829) 输出后是否OK Y 用频谱仪点测信号经 U3501(L3508) U3902(L3904) 输出后是否OK Y 依次更换 J3802/U3301 返回目录 N N N U3401 BOTTOM面 依次更换 J3804/J3802 L3904 U3301 依次更换 Z3801/U3803 U3901 依次更换 U3501/U3902 U3902 L3508 U3501 B 5 P R X B 8 P R X B 2 P R X B 1 P R X U3802 TRX_LB U3803 L3822 Z3801 T R X _ M H B L3829 C3803 J3802 C3811 射频公共线 L3836 J3804 1 2018/11/24 第1页，共1页
