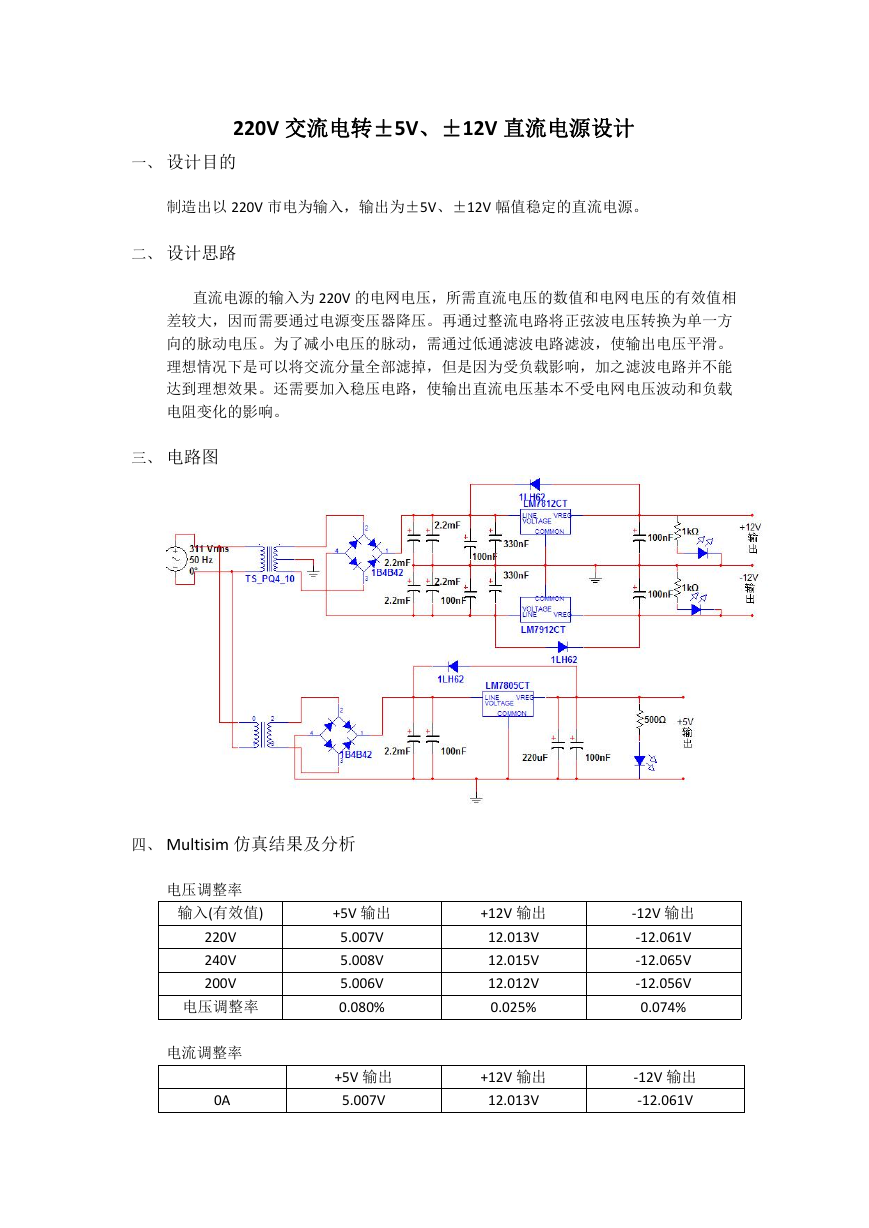

220V 交流电转±5V、±12V 直流电源设计 一、 设计目的 制造出以 220V 市电为输入，输出为±5V、±12V 幅值稳定的直流电源。 二、 设计思路 直流电源的输入为 220V 的电网电压，所需直流电压的数值和电网电压的有效值相 差较大，因而需要通过电源变压器降压。再通过整流电路将正弦波电压转换为单一方 向的脉动电压。为了减小电压的脉动，需通过低通滤波电路滤波，使输出电压平滑。 理想情况下是可以将交流分量全部滤掉，但是因为受负载影响，加之滤波电路并不能 达到理想效果。还需要加入稳压电路，使输出直流电压基本不受电网电压波动和负载 电阻变化的影响。 三、 电路图 四、 Multisim 仿真结果及分析 电压调整率 输入(有效值) 220V 240V 200V 电压调整率 电流调整率 0A +5V 输出 5.007V 5.008V 5.006V 0.080% +5V 输出 5.007V +12V 输出 12.013V 12.015V 12.012V 0.025% +12V 输出 12.013V -12V 输出 -12.061V -12.065V -12.056V 0.074% -12V 输出 -12.061V 

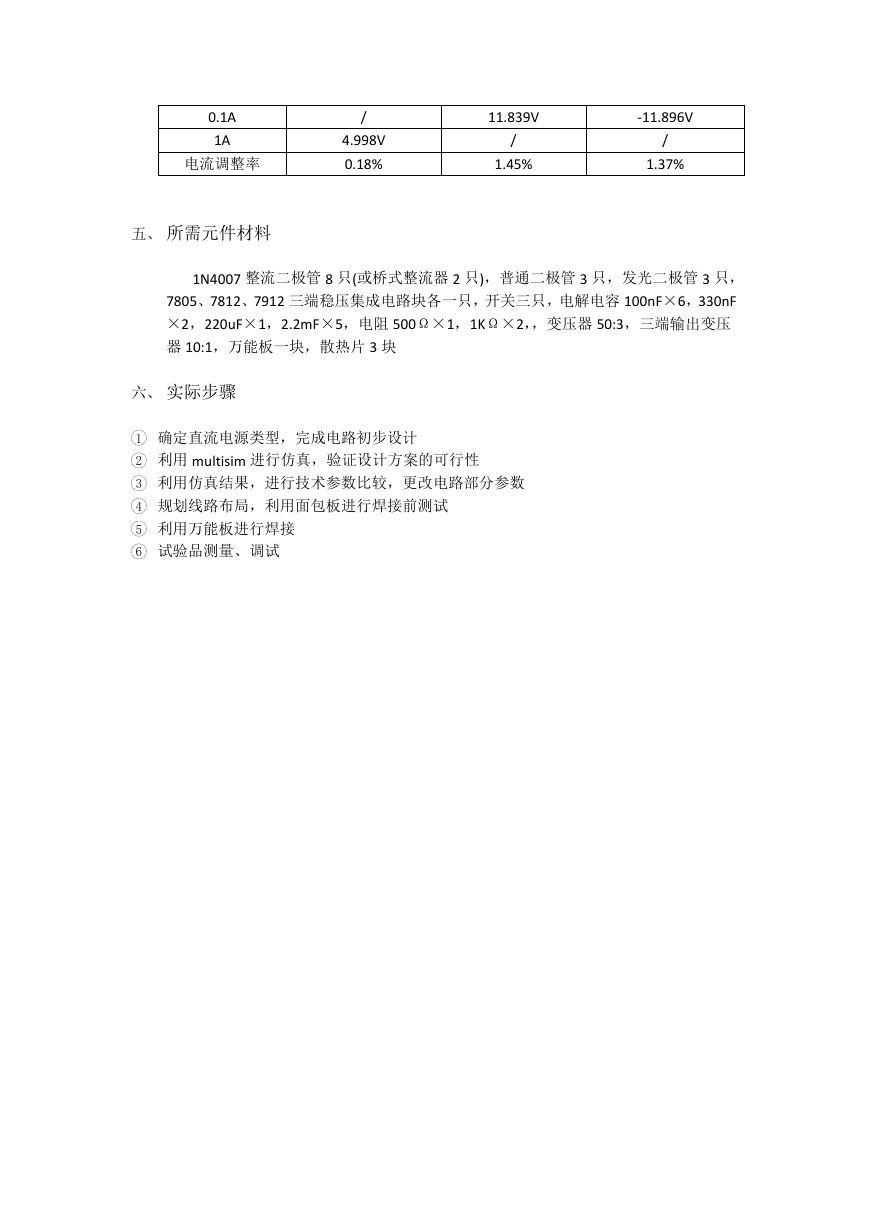

0.1A 1A 电流调整率 / 4.998V 0.18% 11.839V / 1.45% -11.896V / 1.37% 五、 所需元件材料 1N4007 整流二极管 8 只(或桥式整流器 2 只)，普通二极管 3 只，发光二极管 3 只， 7805、7812、7912 三端稳压集成电路块各一只，开关三只，电解电容 100nF×6，330nF ×2，220uF×1，2.2mF×5，电阻 500Ω×1，1KΩ×2，，变压器 50:3，三端输出变压 器 10:1，万能板一块，散热片 3 块 六、 实际步骤 1 确定直流电源类型，完成电路初步设计 2 利用 multisim 进行仿真，验证设计方案的可行性 3 利用仿真结果，进行技术参数比较，更改电路部分参数 4 规划线路布局，利用面包板进行焊接前测试 5 利用万能板进行焊接 6 试验品测量、调试
