华为P8 故障维修流程图 不识别USB设备.pdf

发布时间：2022-03-29 发布人：admin 分类：说明书 资料大小：0.25M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

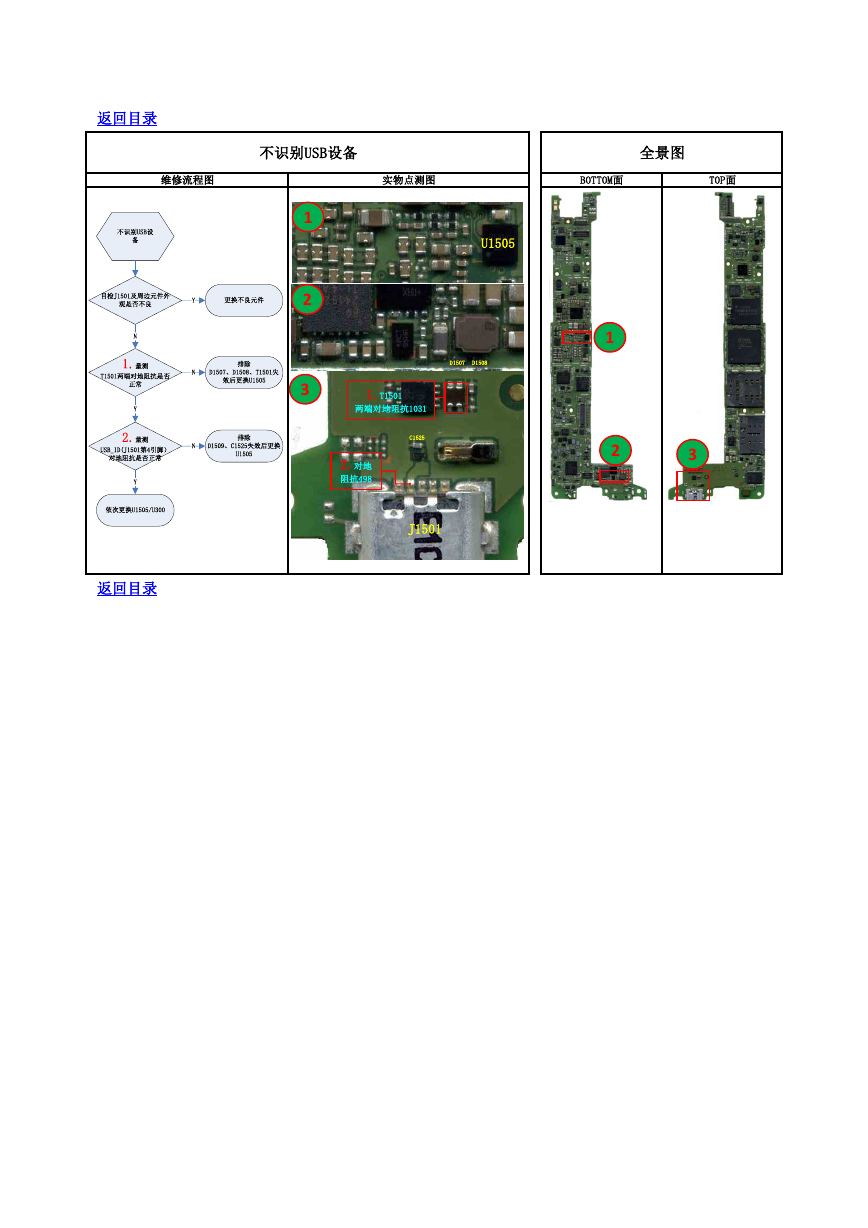

    返回目录 不识别USB设备 全景图 维修流程图 实物点测图 BOTTOM面 TOP面 1 2 3 1.T1501 两端对地阻抗1031 C1525 2.对地 阻抗498 J1501 U1505 D1507 D1508 1 2 3 返回目录 不识别USB设备目检J1501及周边元件外观是否不良更换不良元件1.量测T1501两端对地阻抗是否正常排除D1507、D1508、T1501失效后更换U1505YNNY依次更换U1505/U3002.量测USB_ID(J1501第4引脚）对地阻抗是否正常N排除D1509、C1525失效后更换U1505Y
