    本科实验报告 课程名称： 系统分析与设计 实验项目： 《美剧更新提示系统》实验 实验地点： 行远楼 B124 专业班级： 软件 1301 学号： 2013006225 学生姓名： 王傅永 指导教师： 孟东霞 2015 年 11 月 5 日

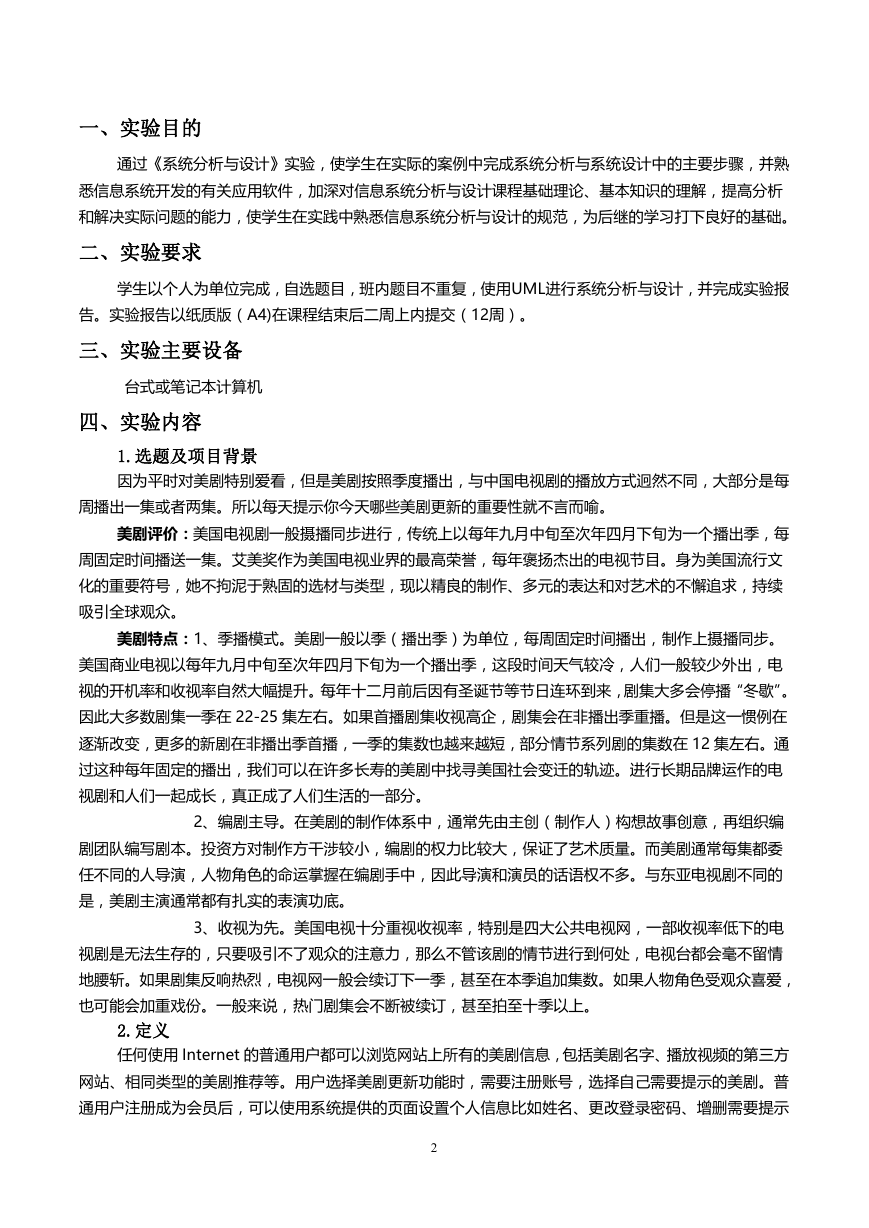

    一、实验目的 通过《系统分析与设计》实验，使学生在实际的案例中完成系统分析与系统设计中的主要步骤，并熟 悉信息系统开发的有关应用软件，加深对信息系统分析与设计课程基础理论、基本知识的理解，提高分析 和解决实际问题的能力，使学生在实践中熟悉信息系统分析与设计的规范，为后继的学习打下良好的基础。 二、实验要求 学生以个人为单位完成，自选题目，班内题目不重复，使用UML进行系统分析与设计，并完成实验报 告。实验报告以纸质版（A4)在课程结束后二周上内提交（12周）。 三、实验主要设备 台式或笔记本计算机 四、实验内容 1.选题及项目背景 因为平时对美剧特别爱看，但是美剧按照季度播出，与中国电视剧的播放方式迥然不同，大部分是每 周播出一集或者两集。所以每天提示你今天哪些美剧更新的重要性就不言而喻。 美剧评价：美国电视剧一般摄播同步进行，传统上以每年九月中旬至次年四月下旬为一个播出季，每 周固定时间播送一集。艾美奖作为美国电视业界的最高荣誉，每年褒扬杰出的电视节目。身为美国流行文 化的重要符号，她不拘泥于熟固的选材与类型，现以精良的制作、多元的表达和对艺术的不懈追求，持续 吸引全球观众。 美剧特点：1、季播模式。美剧一般以季（播出季）为单位，每周固定时间播出，制作上摄播同步。 美国商业电视以每年九月中旬至次年四月下旬为一个播出季，这段时间天气较冷，人们一般较少外出，电 视的开机率和收视率自然大幅提升。每年十二月前后因有圣诞节等节日连环到来，剧集大多会停播“冬歇”。 因此大多数剧集一季在 22-25 集左右。如果首播剧集收视高企，剧集会在非播出季重播。但是这一惯例在 逐渐改变，更多的新剧在非播出季首播，一季的集数也越来越短，部分情节系列剧的集数在 12 集左右。通 过这种每年固定的播出，我们可以在许多长寿的美剧中找寻美国社会变迁的轨迹。进行长期品牌运作的电 视剧和人们一起成长，真正成了人们生活的一部分。 2、编剧主导。在美剧的制作体系中，通常先由主创（制作人）构想故事创意，再组织编 剧团队编写剧本。投资方对制作方干涉较小，编剧的权力比较大，保证了艺术质量。而美剧通常每集都委 任不同的人导演，人物角色的命运掌握在编剧手中，因此导演和演员的话语权不多。与东亚电视剧不同的 是，美剧主演通常都有扎实的表演功底。 3、收视为先。美国电视十分重视收视率，特别是四大公共电视网，一部收视率低下的电 视剧是无法生存的，只要吸引不了观众的注意力，那么不管该剧的情节进行到何处，电视台都会毫不留情 地腰斩。如果剧集反响热烈，电视网一般会续订下一季，甚至在本季追加集数。如果人物角色受观众喜爱， 也可能会加重戏份。一般来说，热门剧集会不断被续订，甚至拍至十季以上。 2.定义 任何使用 Internet 的普通用户都可以浏览网站上所有的美剧信息，包括美剧名字、播放视频的第三方 网站、相同类型的美剧推荐等。用户选择美剧更新功能时，需要注册账号，选择自己需要提示的美剧。普 通用户注册成为会员后，可以使用系统提供的页面设置个人信息比如姓名、更改登录密码、增删需要提示 2

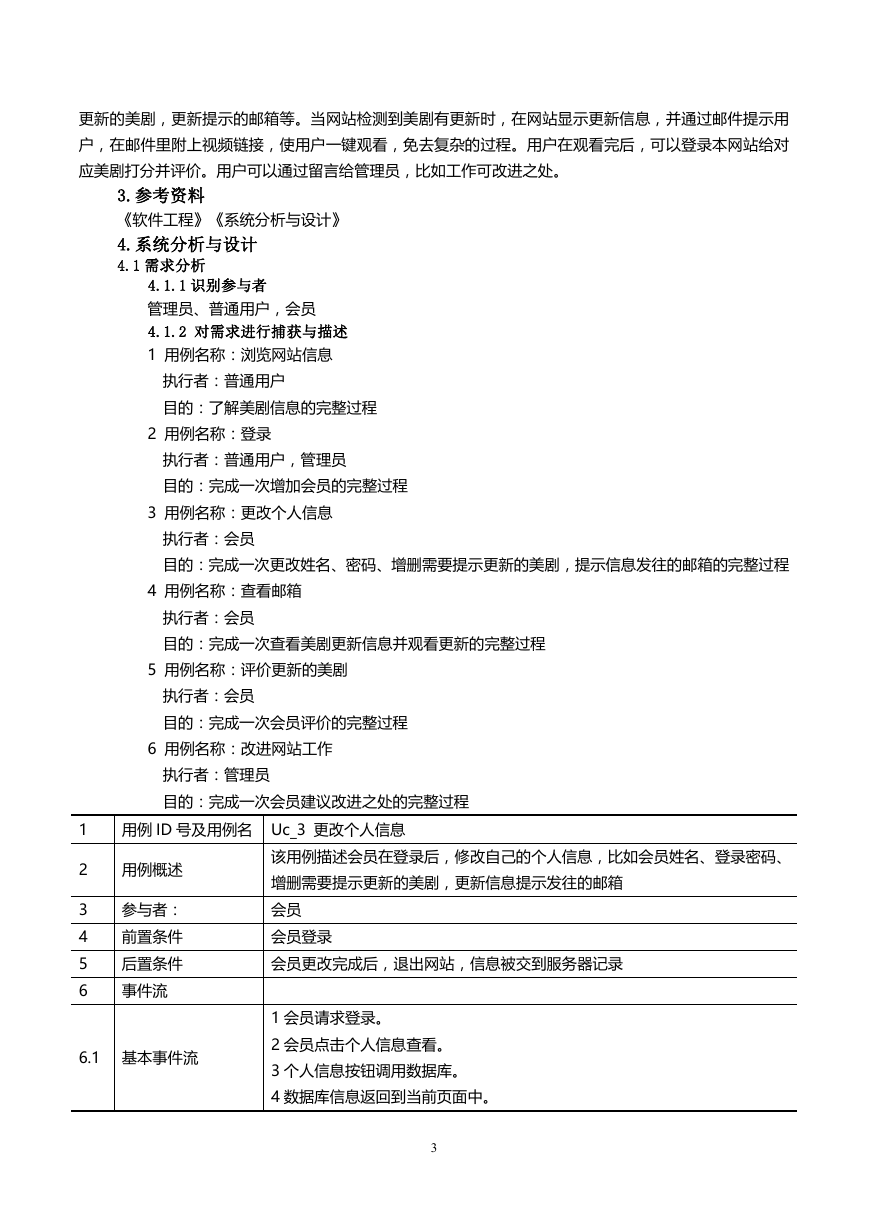

    更新的美剧，更新提示的邮箱等。当网站检测到美剧有更新时，在网站显示更新信息，并通过邮件提示用 户，在邮件里附上视频链接，使用户一键观看，免去复杂的过程。用户在观看完后，可以登录本网站给对 应美剧打分并评价。用户可以通过留言给管理员，比如工作可改进之处。 3.参考资料 《软件工程》《系统分析与设计》 4.系统分析与设计 4.1 需求分析 4.1.1 识别参与者 管理员、普通用户，会员 4.1.2 对需求进行捕获与描述 1 用例名称：浏览网站信息 执行者：普通用户 目的：了解美剧信息的完整过程 2 用例名称：登录 执行者：普通用户，管理员 目的：完成一次增加会员的完整过程 3 用例名称：更改个人信息 执行者：会员 目的：完成一次更改姓名、密码、增删需要提示更新的美剧，提示信息发往的邮箱的完整过程 4 用例名称：查看邮箱 执行者：会员 目的：完成一次查看美剧更新信息并观看更新的完整过程 5 用例名称：评价更新的美剧 执行者：会员 目的：完成一次会员评价的完整过程 6 用例名称：改进网站工作 执行者：管理员 目的：完成一次会员建议改进之处的完整过程 用例 ID 号及用例名 Uc_3 更改个人信息 用例概述 参与者： 前置条件 后置条件 事件流 该用例描述会员在登录后，修改自己的个人信息，比如会员姓名、登录密码、 增删需要提示更新的美剧，更新信息提示发往的邮箱 会员 会员登录 会员更改完成后，退出网站，信息被交到服务器记录 1 2 3 4 5 6 6.1 基本事件流 1 会员请求登录。 2 会员点击个人信息查看。 3 个人信息按钮调用数据库。 4 数据库信息返回到当前页面中。 3

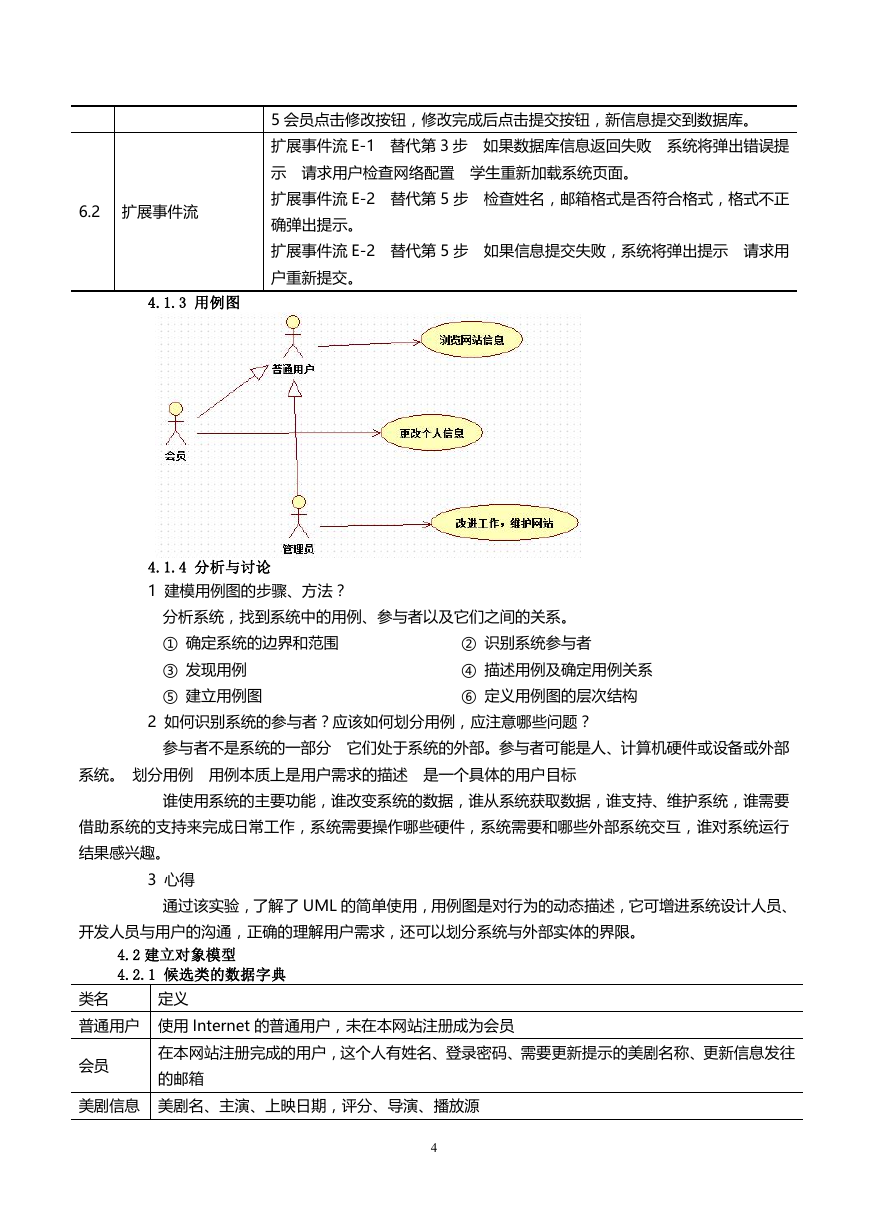

    5 会员点击修改按钮，修改完成后点击提交按钮，新信息提交到数据库。 扩展事件流 E-1 替代第 3 步 如果数据库信息返回失败 系统将弹出错误提 示 请求用户检查网络配置 学生重新加载系统页面。 扩展事件流 E-2 替代第 5 步 检查姓名，邮箱格式是否符合格式，格式不正 确弹出提示。 扩展事件流 E-2 替代第 5 步 如果信息提交失败，系统将弹出提示 请求用 户重新提交。 6.2 扩展事件流 4.1.3 用例图 4.1.4 分析与讨论 1 建模用例图的步骤、方法？ 分析系统，找到系统中的用例、参与者以及它们之间的关系。 ① 确定系统的边界和范围 ③ 发现用例 ⑤ 建立用例图 ② 识别系统参与者 ④ 描述用例及确定用例关系 ⑥ 定义用例图的层次结构 2 如何识别系统的参与者？应该如何划分用例，应注意哪些问题？ 参与者不是系统的一部分 它们处于系统的外部。参与者可能是人、计算机硬件或设备或外部 系统。 划分用例 用例本质上是用户需求的描述 是一个具体的用户目标 谁使用系统的主要功能，谁改变系统的数据，谁从系统获取数据，谁支持、维护系统，谁需要 借助系统的支持来完成日常工作，系统需要操作哪些硬件，系统需要和哪些外部系统交互，谁对系统运行 结果感兴趣。 3 心得 通过该实验，了解了 UML 的简单使用，用例图是对行为的动态描述，它可增进系统设计人员、 开发人员与用户的沟通，正确的理解用户需求，还可以划分系统与外部实体的界限。 4.2 建立对象模型 4.2.1 候选类的数据字典 定义 类名 普通用户 使用 Internet 的普通用户，未在本网站注册成为会员 会员 在本网站注册完成的用户，这个人有姓名、登录密码、需要更新提示的美剧名称、更新信息发往 的邮箱 美剧信息 美剧名、主演、上映日期，评分、导演、播放源 4
    邮箱 管理员 留言板 评价栏 会员关注的美剧更新后，服务器给用户发邮件，里面有视频链接，邮箱账号、邮箱用户名 获取会员信息、获取美剧信息、获取邮箱信息、获取留言板信息、获取评价栏信息、维护网站安 全 用户提意见 用户在看完美剧后，可以在评价栏发表评价，给下一个用户提供建议 4.2.2 定义类 “普通用户”类 •属性：ID 号：字符串 “会员”类 •操作设置：获取 ID 编号 •属性：会员编号：字符串 登录密码：字符串 更新信息发往的邮箱：字符串 针对情况留言：字符串 会员名：字符串 需要更新提示的美剧名称：字符串 评价已看的美剧：字符串 •操作设置：设置会员名 设置登录密码 设置更新信息发往的邮箱 设置需要更新提示的美剧名称 评价 留言 “美剧信息”类 •属性：美剧名：字符串 主演名：字符串 导演名：字符串 上映日期：字符串 评分：字符串 播放源：字符串 “邮箱”类 •属性：邮箱账号：字符串 邮箱用户名：字符串 •操作设置：获取邮箱账号 “管理员”类 “留言板”类 •操作设置：获取会员编号 获取会员 获取需要更新提示的美剧名称 获取评价信息 •属性：会员编号：字符串 获取登录密码 获取更新信息发往的邮箱 维护网站 会员名：字符串 留言内容：字符串 •操作设置：获取会员编号 获取会员名 获取留言 “评价栏”类 •属性：评价内容：字符串 发表评价的会员名：字符串 •操作设置：会员编号 获取会员编号 获取会员名 获取评价内容 4.2.3 绘制类图 5

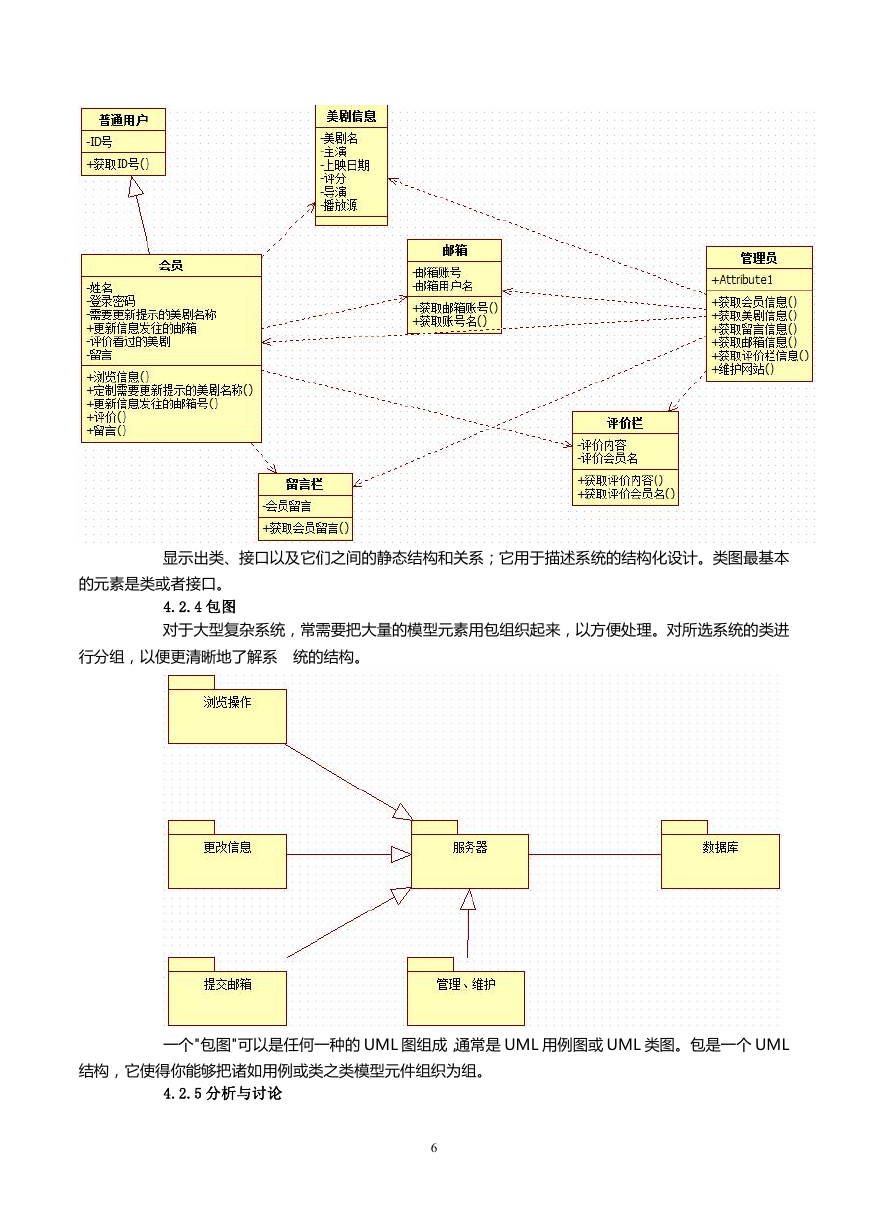

    显示出类、接口以及它们之间的静态结构和关系；它用于描述系统的结构化设计。类图最基本 的元素是类或者接口。 4.2.4 包图 对于大型复杂系统，常需要把大量的模型元素用包组织起来，以方便处理。对所选系统的类进 行分组，以便更清晰地了解系 统的结构。 一个"包图"可以是任何一种的 UML 图组成，通常是 UML 用例图或 UML 类图。包是一个 UML 结构，它使得你能够把诸如用例或类之类模型元件组织为组。 4.2.5 分析与讨论 6

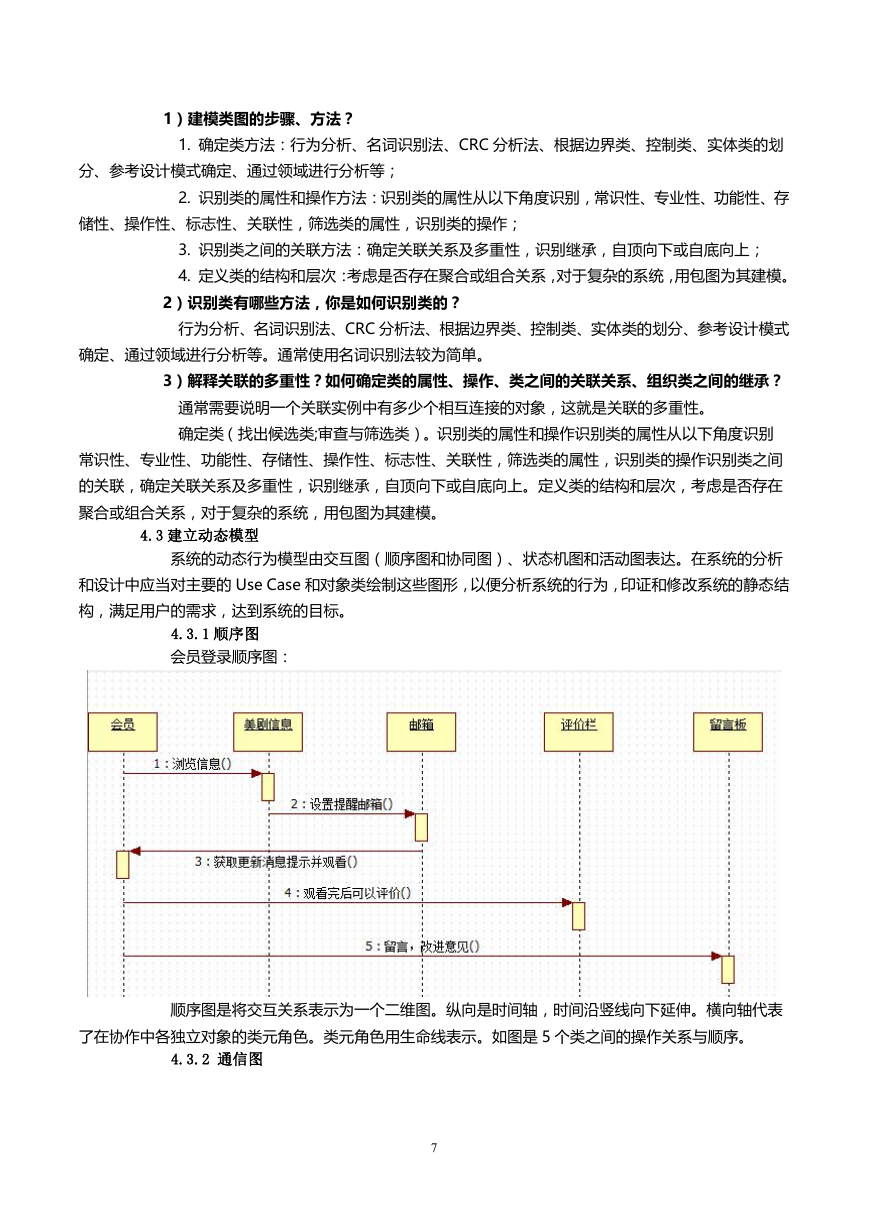

    1）建模类图的步骤、方法？ 1. 确定类方法：行为分析、名词识别法、CRC 分析法、根据边界类、控制类、实体类的划 分、参考设计模式确定、通过领域进行分析等； 2. 识别类的属性和操作方法：识别类的属性从以下角度识别，常识性、专业性、功能性、存 储性、操作性、标志性、关联性，筛选类的属性，识别类的操作； 3. 识别类之间的关联方法：确定关联关系及多重性，识别继承，自顶向下或自底向上； 4. 定义类的结构和层次：考虑是否存在聚合或组合关系，对于复杂的系统，用包图为其建模。 2）识别类有哪些方法，你是如何识别类的？ 行为分析、名词识别法、CRC 分析法、根据边界类、控制类、实体类的划分、参考设计模式 确定、通过领域进行分析等。通常使用名词识别法较为简单。 3）解释关联的多重性？如何确定类的属性、操作、类之间的关联关系、组织类之间的继承？ 通常需要说明一个关联实例中有多少个相互连接的对象，这就是关联的多重性。 确定类（找出候选类;审查与筛选类）。识别类的属性和操作识别类的属性从以下角度识别 常识性、专业性、功能性、存储性、操作性、标志性、关联性，筛选类的属性，识别类的操作识别类之间 的关联，确定关联关系及多重性，识别继承，自顶向下或自底向上。定义类的结构和层次，考虑是否存在 聚合或组合关系，对于复杂的系统，用包图为其建模。 4.3 建立动态模型 系统的动态行为模型由交互图（顺序图和协同图）、状态机图和活动图表达。在系统的分析 和设计中应当对主要的 Use Case 和对象类绘制这些图形，以便分析系统的行为，印证和修改系统的静态结 构，满足用户的需求，达到系统的目标。 4.3.1 顺序图 会员登录顺序图： 顺序图是将交互关系表示为一个二维图。纵向是时间轴，时间沿竖线向下延伸。横向轴代表 了在协作中各独立对象的类元角色。类元角色用生命线表示。如图是 5 个类之间的操作关系与顺序。 4.3.2 通信图 7

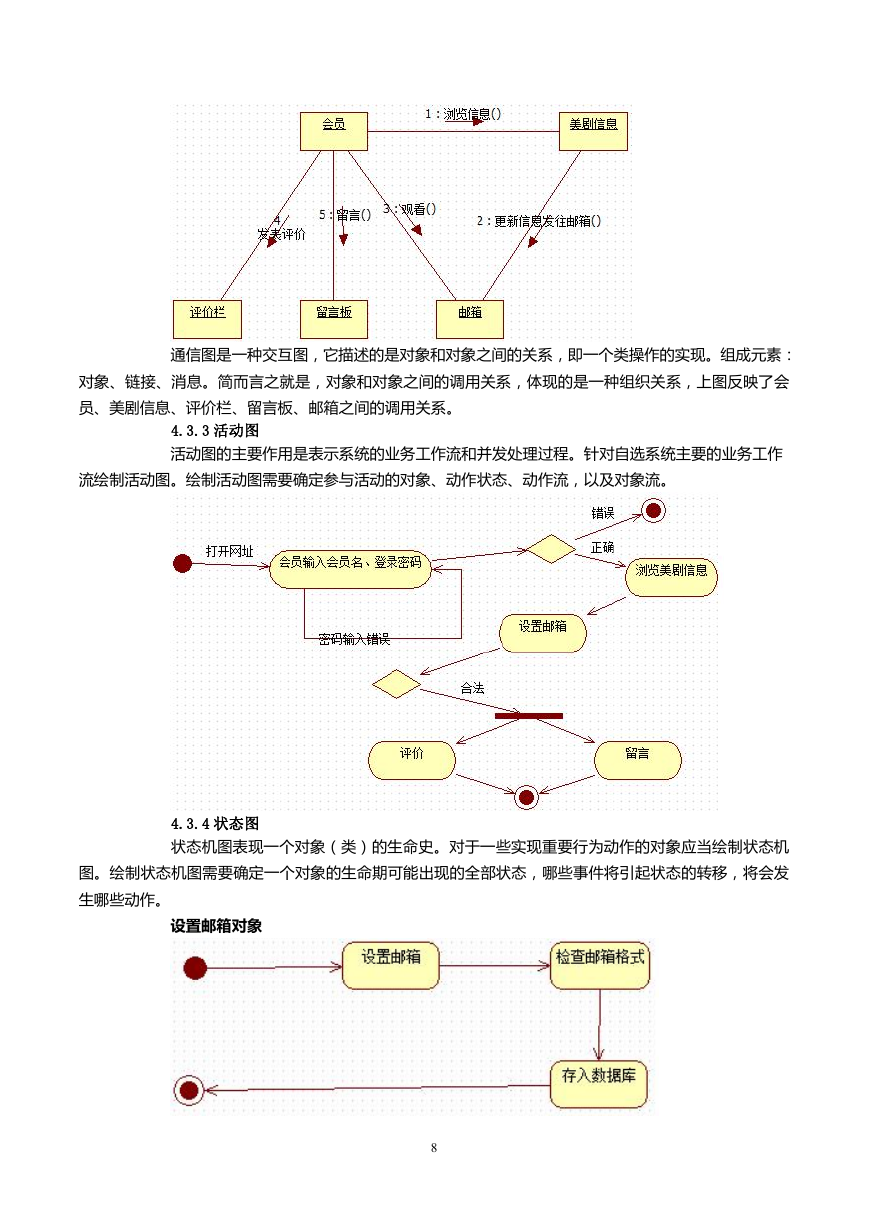

    通信图是一种交互图，它描述的是对象和对象之间的关系，即一个类操作的实现。组成元素： 对象、链接、消息。简而言之就是，对象和对象之间的调用关系，体现的是一种组织关系，上图反映了会 员、美剧信息、评价栏、留言板、邮箱之间的调用关系。 4.3.3 活动图 活动图的主要作用是表示系统的业务工作流和并发处理过程。针对自选系统主要的业务工作 流绘制活动图。绘制活动图需要确定参与活动的对象、动作状态、动作流，以及对象流。 4.3.4 状态图 状态机图表现一个对象（类）的生命史。对于一些实现重要行为动作的对象应当绘制状态机 图。绘制状态机图需要确定一个对象的生命期可能出现的全部状态，哪些事件将引起状态的转移，将会发 生哪些动作。 设置邮箱对象 8
