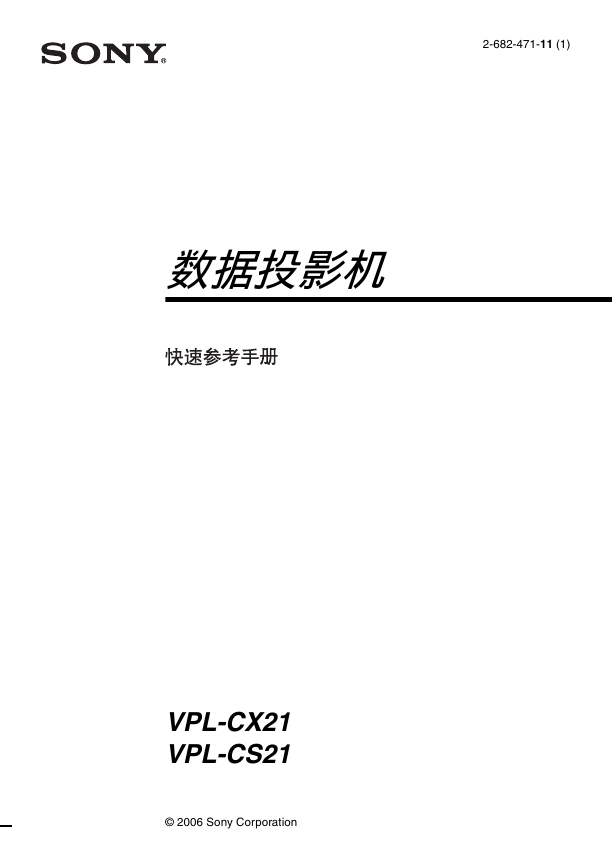

SONY投影机-VPL-CX21(快速参考手册)说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：0.59M 资料格式：pdf 举报版权申诉

第1页 / 共16页

第2页 / 共16页

第3页 / 共16页

第4页 / 共16页

第5页 / 共16页

第6页 / 共16页

第7页 / 共16页

第8页 / 共16页

关于快速参考手册

使用须知

关于通风孔的注意事项

投影

连接投影机

投影

调整投影机

关闭电源

更换投影灯

清洁空气滤网

故障排除

主要规格

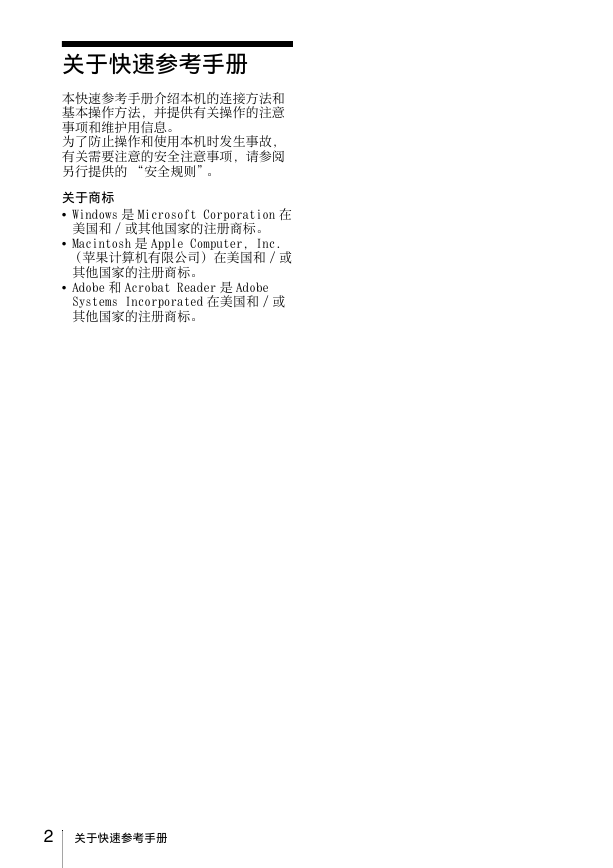

关于快速参考手册本快速参考手册介绍本机的连接方法和基本操作方法，并提供有关操作的注意事项和维护用信息。为了防止操作和使用本机时发生事故，有关需要注意的安全注意事项，请参阅另行提供的 “安全规则”。关于商标 • Windows 是 Microsoft Corporation 在美国和 / 或其他国家的注册商标。 Macintosh 是 Apple Computer, Inc. （苹果计算机有限公司）在美国和 / 或其他国家的注册商标。 Adobe 和 Acrobat Reader 是 Adobe Systems Incorporated 在美国和 / 或其他国家的注册商标。 2 关于快速参考手册

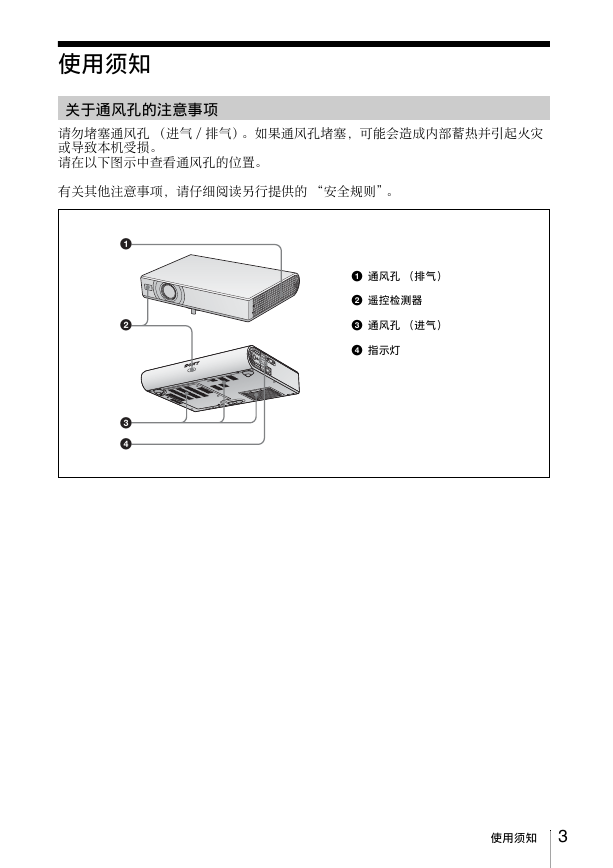

使用须知关于通风孔的注意事项请勿堵塞通风孔（进气 / 排气）。如果通风孔堵塞，可能会造成内部蓄热并引起火灾或导致本机受损。请在以下图示中查看通风孔的位置。有关其他注意事项，请仔细阅读另行提供的 “安全规则”。 1 2 3 4 1 通风孔（排气） 2 遥控检测器 3 通风孔（进气） 4 指示灯使用须知 3

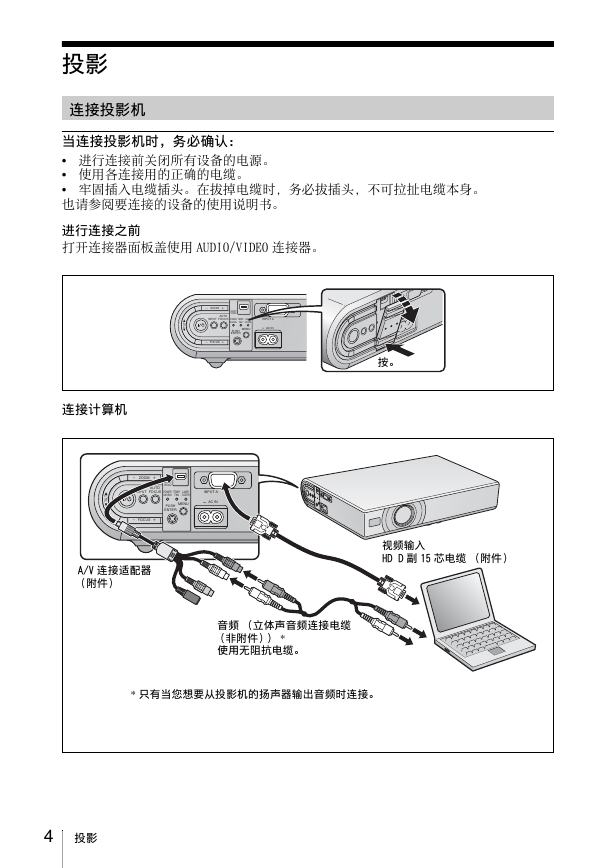

投影连接投影机当连接投影机时，务必确认：进行连接前关闭所有设备的电源。使用各连接用的正确的电缆。牢固插入电缆插头。在拔掉电缆时，务必拔插头，不可拉扯电缆本身。也请参阅要连接的设备的使用说明书。进行连接之前打开连接器面板盖使用 AUDIO/VIDEO 连接器。 T L T I – ZOOM + INPUT AUTO FOCUS – FOCUS + AUDIO VIDEO POWER SAVING TEMP/ FAN LAMP/ COVER MENU PUSH ENTER INPUT A AC IN 按。连接计算机 T L T I – ZOOM + INPUT AUTO FOCUS – FOCUS + AUDIO VIDEO POWER SAVING TEMP/ FAN LAMP/ COVER MENU PUSH ENTER INPUT A AC IN A/V 连接适配器（附件）音频（立体声音频连接电缆（非附件）） * 使用无阻抗电缆。 * 只有当您想要从投影机的扬声器输出音频时连接。视频输入 HD D 副 15 芯电缆（附件） 4 投影

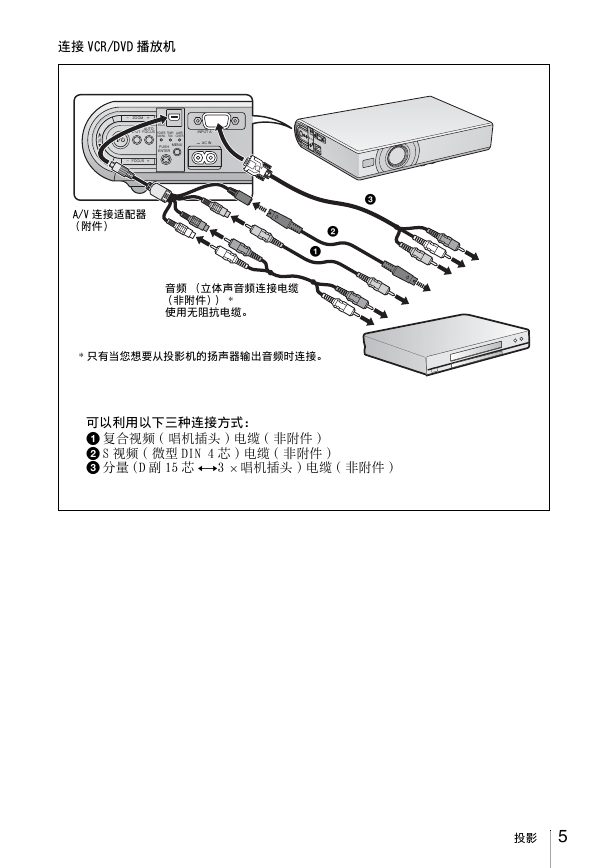

连接 VCR/DVD 播放机 T L T I – ZOOM + INPUT AUTO FOCUS – FOCUS + AUDIO VIDEO POWER SAVING TEMP/ FAN LAMP/ COVER MENU PUSH ENTER INPUT A AC IN A/V 连接适配器（附件） c b a 音频（立体声音频连接电缆（非附件）） * 使用无阻抗电缆。 * 只有当您想要从投影机的扬声器输出音频时连接。可以利用以下三种连接方式： a 复合视频 ( 唱机插头 ) 电缆 ( 非附件 ) b S 视频 ( 微型 DIN 4 芯 ) 电缆 ( 非附件 ) c 分量 (D 副 15 芯 y3 × 唱机插头 ) 电缆 ( 非附件 ) 投影 5

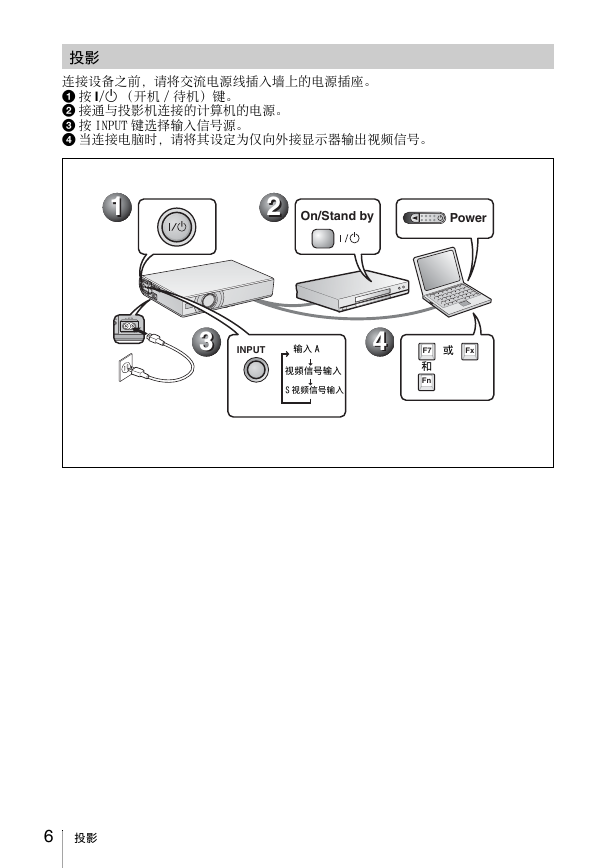

投影连接设备之前，请将交流电源线插入墙上的电源插座。 1 按 I/1 （开机 / 待机）键。 2 接通与投影机连接的计算机的电源。 3 按 INPUT 键选择输入信号源。 d 当连接电脑时，请将其设定为仅向外接显示器输出视频信号。 11 COVER ENU AC IN 22 On/Stand by Power 33 INPUT 44 或 Fx F7 和 Fn 输入 A 视频信号输入 S 视频信号输入 6 投影

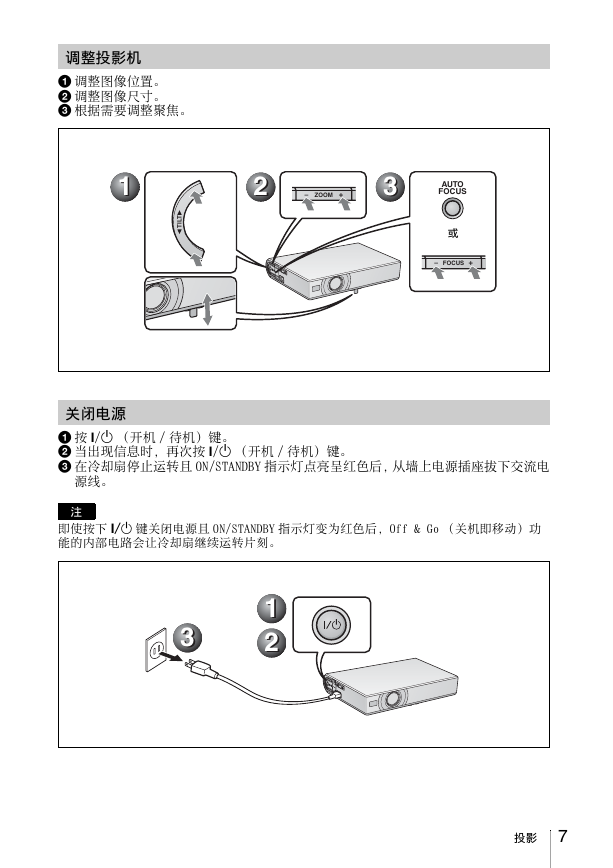

调整投影机 1 调整图像位置。 2 调整图像尺寸。 3 根据需要调整聚焦。 11 T L T I 22 – ZOOM + 33 AUTO FOCUS 或 – FOCUS + 关闭电源 1 按 I/1 （开机 / 待机）键。 2 当出现信息时，再次按 I/1 （开机 / 待机）键。 3 在冷却扇停止运转且 ON/STANDBY 指示灯点亮呈红色后，从墙上电源插座拔下交流电源线。注即使按下 I/1 键关闭电源且 ON/STANDBY 指示灯变为红色后，Off & Go （关机即移动）功能的内部电路会让冷却扇继续运转片刻。 33 11 22 投影 7

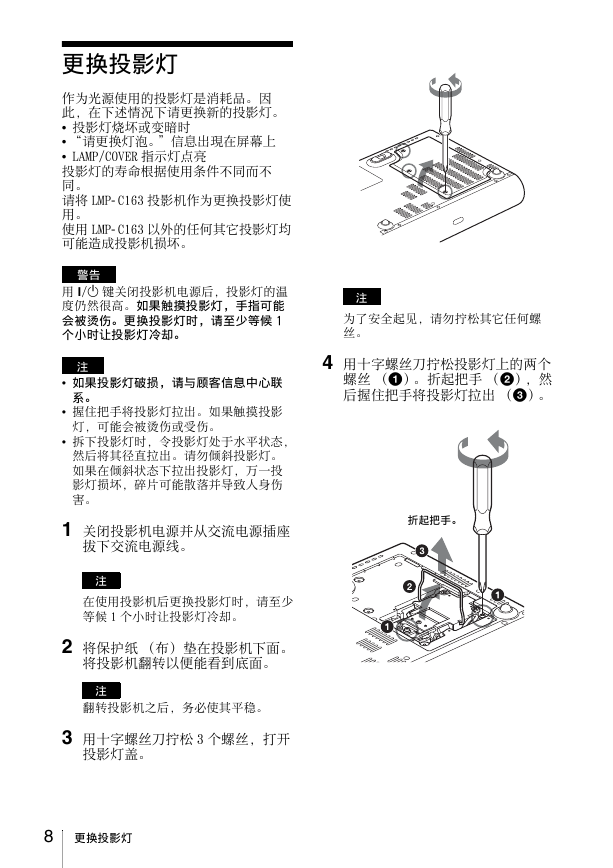

更换投影灯作为光源使用的投影灯是消耗品。因此，在下述情况下请更换新的投影灯。投影灯烧坏或变暗时 “请更换灯泡。”信息出現在屏幕上 LAMP/COVER 指示灯点亮投影灯的寿命根据使用条件不同而不同。请将 LMP- C163 投影机作为更换投影灯使用。使用 LMP- C163 以外的任何其它投影灯均可能造成投影机损坏。警告用 ?/1 键关闭投影机电源后，投影灯的温度仍然很高。如果触摸投影灯，手指可能会被烫伤。更换投影灯时，请至少等候 1 个小时让投影灯冷却。注如果投影灯破损，请与顾客信息中心联系。握住把手将投影灯拉出。如果触摸投影灯，可能会被烫伤或受伤。拆下投影灯时，令投影灯处于水平状态，然后将其径直拉出。请勿倾斜投影灯。如果在倾斜状态下拉出投影灯，万一投影灯损坏，碎片可能散落并导致人身伤害。 1 关闭投影机电源并从交流电源插座拔下交流电源线。注在使用投影机后更换投影灯时，请至少等候 1 个小时让投影灯冷却。 2 将保护纸（布）垫在投影机下面。将投影机翻转以便能看到底面。注翻转投影机之后，务必使其平稳。 3 用十字螺丝刀拧松 3 个螺丝，打开投影灯盖。 8 更换投影灯注为了安全起见，请勿拧松其它任何螺丝。 4 用十字螺丝刀拧松投影灯上的两个螺丝（1）。折起把手（2），然后握住把手将投影灯拉出（3）。折起把手。
