联想打印机-DP600E说明书.pdf

发布时间：2022-05-19 发布人：admin 分类：说明书资料大小：1.42M 资料格式：pdf 举报版权申诉

第1页 / 共34页

第2页 / 共34页

第3页 / 共34页

第4页 / 共34页

第5页 / 共34页

第6页 / 共34页

第7页 / 共34页

第8页 / 共34页

安全指引

第一章产品特点

第二章准备工作

2.1 开箱检查

2.2 拆除保护材料

2.3 识别部件

2.4 安装托纸板

2.4.1 托纸板的安装

2.4.2 托纸板的拆卸

2.5 安装色带

2.6 测试打印机

2.7 连接计算机

2.7.1 并行接口电缆的连接

2.7.2 USB 接口电缆的连接

2.8 连接电源

2.9 安装驱动程序

第三章装纸程序

3.1 调整纸厚调节杆位置

3.2 使用单页纸

3.3 安装连续纸

3.4 使用撕纸功能

第四章控制面板

4.1 控制面板按键和指示灯

4.2 操作控制面板的基本方法

4.3 调整页面的起始打印位置

4.4 调整撕纸位置

4.5 使用菜单设置系统

4.5.1 打印当前设置

4.5.2 修改菜单设置

4.5.3 恢复出厂菜单设置

4.5.4 菜单项目名词解释

4.6 使用打印机测试功能

附录A 打印机维护

A.1 清理打印机

A.2 常见故障及处理方法

A.3 控制面板上的错误信息处

附录B 规格参数

附录C 命令汇编

汉字打印命令

一般操作

走纸

页格式设定

打印位置移动

ASCII 字符

增强型打印

空格

字符处理

图像

其它

D P 6 0 0 ?ἠ ɼᡭ ᓺʡ E

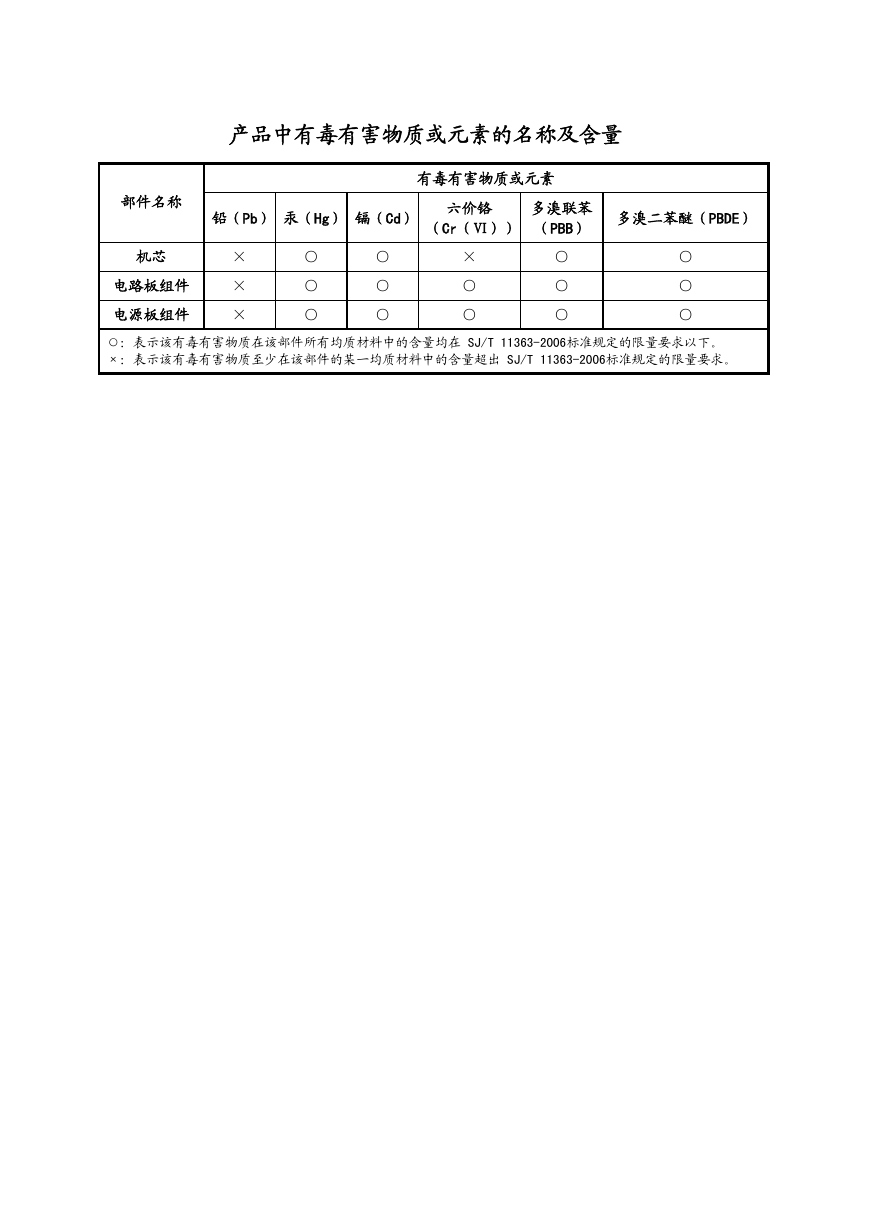

产品中有毒有害物质或元素的名称及含量部件名称铅（Pb）汞（Hg）镉（Cd）有毒有害物质或元素六价铬（Cr（Ⅵ））多溴联苯（PBB）多溴二苯醚（PBDE）机芯 × 电路板组件 × 电源板组件 × ○ ○ ○ ○ ○ ○ × ○ ○ ○ ○ ○ ○ ○ ○ ○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006标准规定的限量要求。

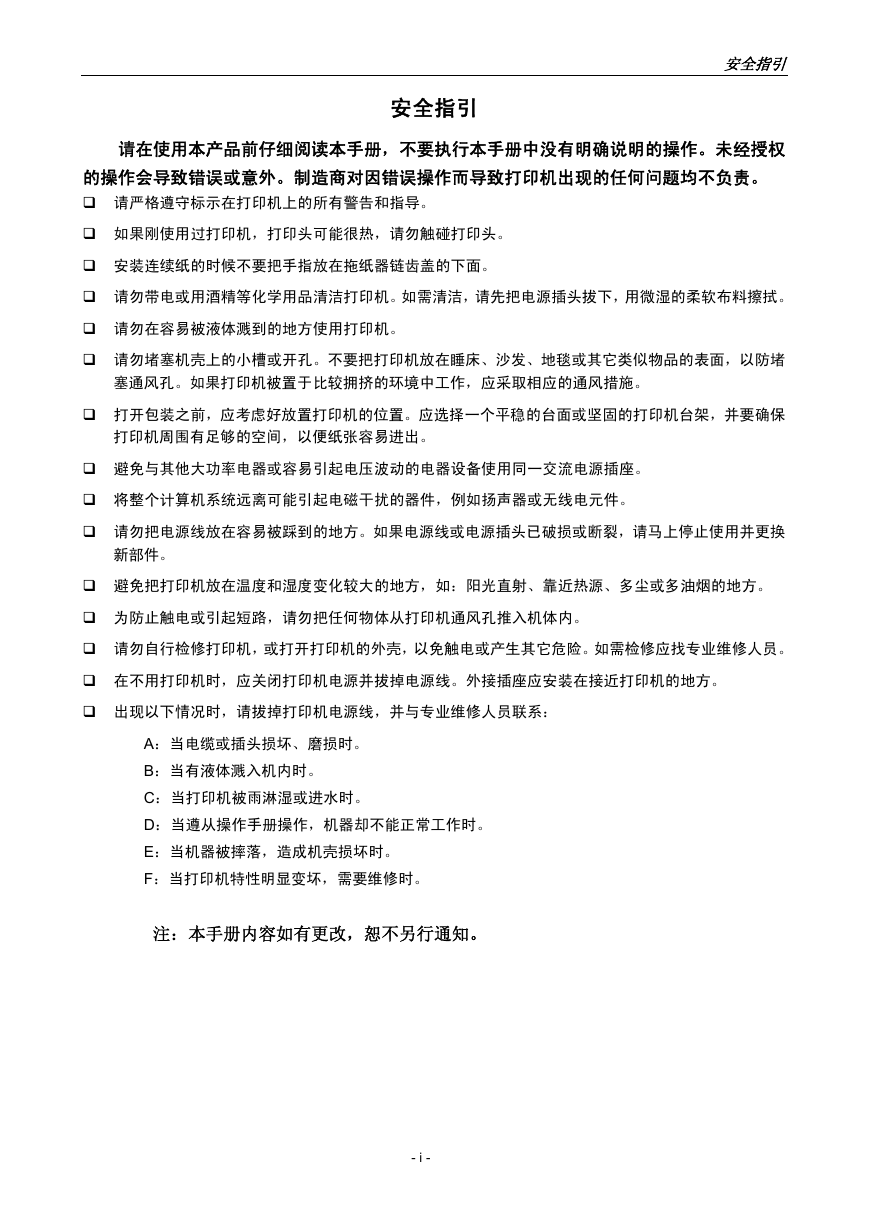

安全指引安全指引请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。未经授权的操作会导致错误或意外。制造商对因错误操作而导致打印机出现的任何问题均不负责。请严格遵守标示在打印机上的所有警告和指导。如果刚使用过打印机，打印头可能很热，请勿触碰打印头。安装连续纸的时候不要把手指放在拖纸器链齿盖的下面。请勿带电或用酒精等化学用品清洁打印机。如需清洁，请先把电源插头拔下，用微湿的柔软布料擦拭。请勿在容易被液体溅到的地方使用打印机。请勿堵塞机壳上的小槽或开孔。不要把打印机放在睡床、沙发、地毯或其它类似物品的表面，以防堵塞通风孔。如果打印机被置于比较拥挤的环境中工作，应采取相应的通风措施。打开包装之前，应考虑好放置打印机的位置。应选择一个平稳的台面或坚固的打印机台架，并要确保打印机周围有足够的空间，以便纸张容易进出。避免与其他大功率电器或容易引起电压波动的电器设备使用同一交流电源插座。将整个计算机系统远离可能引起电磁干扰的器件，例如扬声器或无线电元件。请勿把电源线放在容易被踩到的地方。如果电源线或电源插头已破损或断裂，请马上停止使用并更换新部件。避免把打印机放在温度和湿度变化较大的地方，如：阳光直射、靠近热源、多尘或多油烟的地方。为防止触电或引起短路，请勿把任何物体从打印机通风孔推入机体内。请勿自行检修打印机，或打开打印机的外壳，以免触电或产生其它危险。如需检修应找专业维修人员。在不用打印机时，应关闭打印机电源并拔掉电源线。外接插座应安装在接近打印机的地方。出现以下情况时，请拔掉打印机电源线，并与专业维修人员联系： A：当电缆或插头损坏、磨损时。 B：当有液体溅入机内时。 C：当打印机被雨淋湿或进水时。 D：当遵从操作手册操作，机器却不能正常工作时。 E：当机器被摔落，造成机壳损坏时。 F：当打印机特性明显变坏，需要维修时。注：本手册内容如有更改，恕不另行通知。 - i -

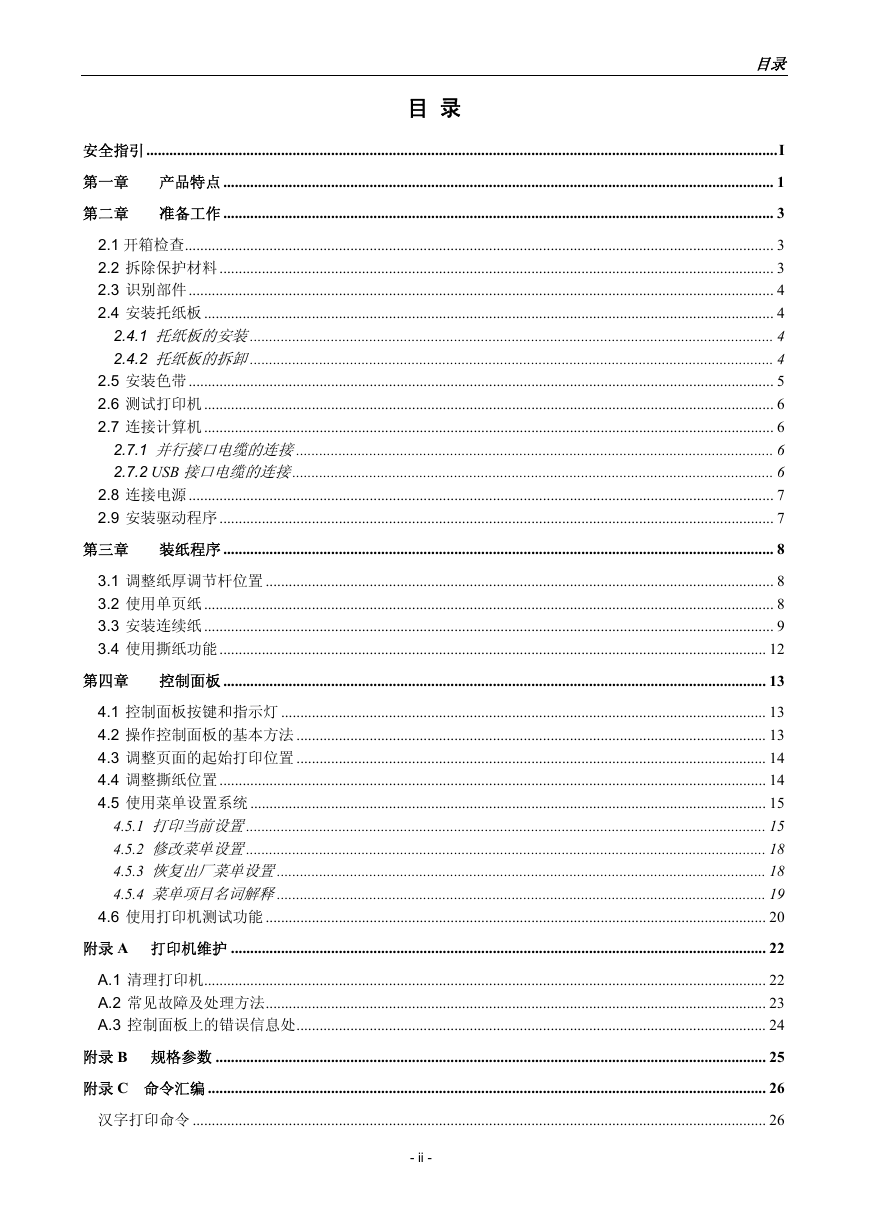

目录目录安全指引 ....................................................................................................................................................................I 第一章产品特点 ............................................................................................................................................... 1 第二章准备工作 ............................................................................................................................................... 3 2.1 开箱检查......................................................................................................................................................... 3 2.2 拆除保护材料 ................................................................................................................................................ 3 2.3 识别部件........................................................................................................................................................ 4 2.4 安装托纸板.................................................................................................................................................... 4 2.4.1 托纸板的安装........................................................................................................................................ 4 2.4.2 托纸板的拆卸........................................................................................................................................ 4 2.5 安装色带........................................................................................................................................................ 5 2.6 测试打印机.................................................................................................................................................... 6 2.7 连接计算机.................................................................................................................................................... 6 2.7.1 并行接口电缆的连接............................................................................................................................ 6 2.7.2 USB 接口电缆的连接............................................................................................................................. 6 2.8 连接电源........................................................................................................................................................ 7 2.9 安装驱动程序 ................................................................................................................................................ 7 第三章装纸程序 ............................................................................................................................................... 8 3.1 调整纸厚调节杆位置 .................................................................................................................................... 8 3.2 使用单页纸 .................................................................................................................................................... 8 3.3 安装连续纸 .................................................................................................................................................... 9 3.4 使用撕纸功能 .............................................................................................................................................. 12 第四章控制面板 ............................................................................................................................................. 13 4.1 控制面板按键和指示灯 .............................................................................................................................. 13 4.2 操作控制面板的基本方法 .......................................................................................................................... 13 4.3 调整页面的起始打印位置 .......................................................................................................................... 14 4.4 调整撕纸位置 .............................................................................................................................................. 14 4.5 使用菜单设置系统 ...................................................................................................................................... 15 4.5.1 打印当前设置....................................................................................................................................... 15 4.5.2 修改菜单设置....................................................................................................................................... 18 4.5.3 恢复出厂菜单设置............................................................................................................................... 18 4.5.4 菜单项目名词解释............................................................................................................................... 19 4.6 使用打印机测试功能 .................................................................................................................................. 20 附录 A 打印机维护 ........................................................................................................................................... 22 A.1 清理打印机.................................................................................................................................................. 22 A.2 常见故障及处理方法.................................................................................................................................. 23 A.3 控制面板上的错误信息处.......................................................................................................................... 24 附录 B 规格参数 ............................................................................................................................................... 25 附录 C 命令汇编 ................................................................................................................................................. 26 汉字打印命令 ..................................................................................................................................................... 26 - ii -

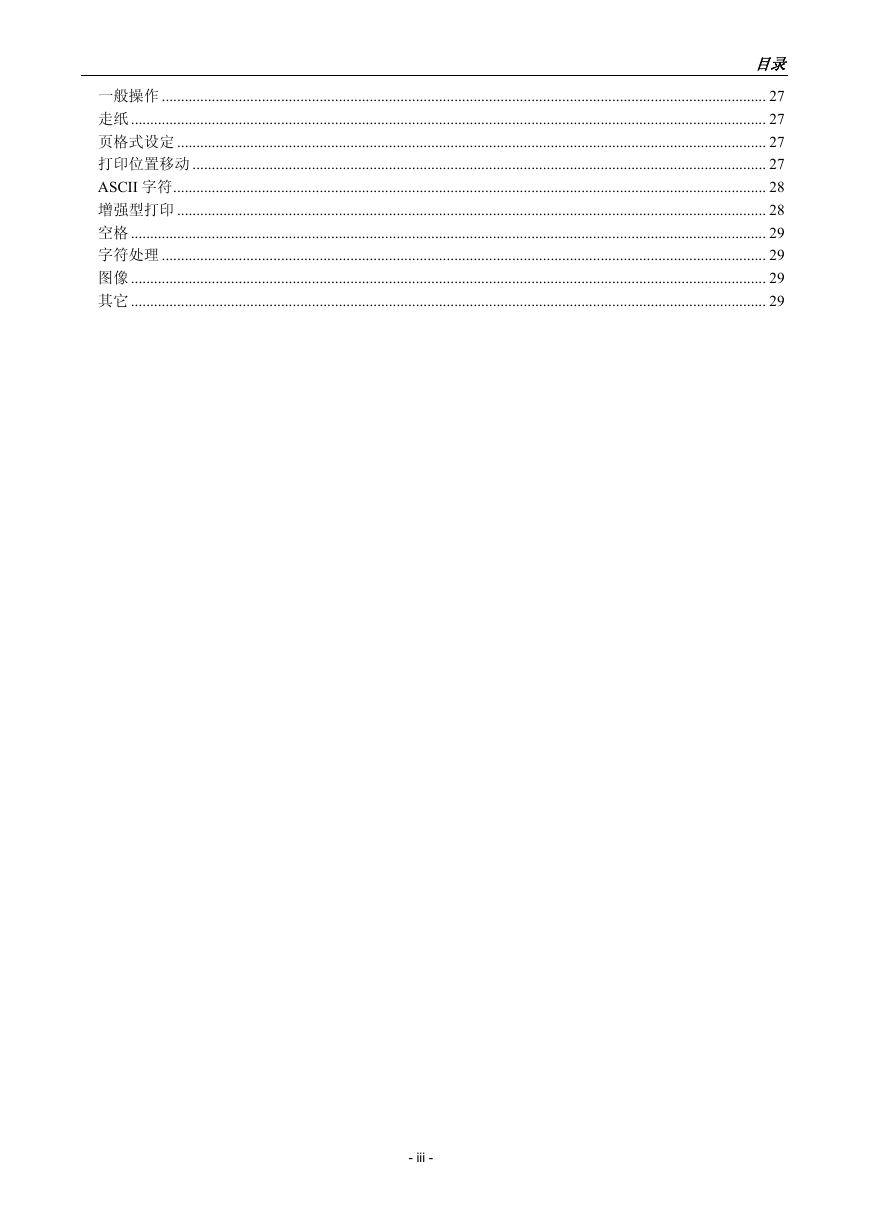

目录一般操作 ............................................................................................................................................................. 27 走纸 ..................................................................................................................................................................... 27 页格式设定 ......................................................................................................................................................... 27 打印位置移动 ..................................................................................................................................................... 27 ASCII 字符.......................................................................................................................................................... 28 增强型打印 ......................................................................................................................................................... 28 空格 ..................................................................................................................................................................... 29 字符处理 ............................................................................................................................................................. 29 图像 ..................................................................................................................................................................... 29 其它 ..................................................................................................................................................................... 29 - iii -

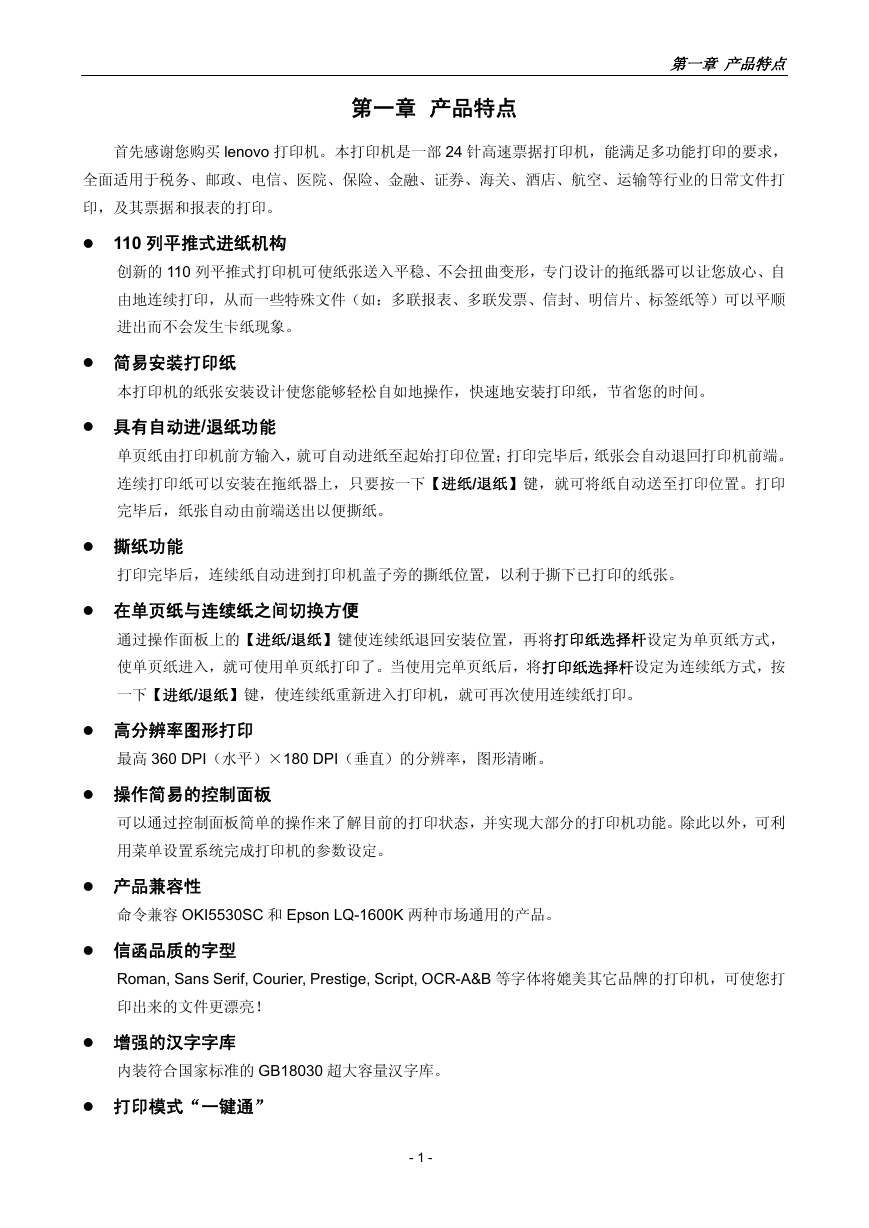

第一章产品特点第一章产品特点首先感谢您购买 lenovo 打印机。本打印机是一部 24 针高速票据打印机，能满足多功能打印的要求，全面适用于税务、邮政、电信、医院、保险、金融、证券、海关、酒店、航空、运输等行业的日常文件打印，及其票据和报表的打印。 110 列平推式进纸机构创新的 110 列平推式打印机可使纸张送入平稳、不会扭曲变形，专门设计的拖纸器可以让您放心、自由地连续打印，从而一些特殊文件（如：多联报表、多联发票、信封、明信片、标签纸等）可以平顺进出而不会发生卡纸现象。简易安装打印纸本打印机的纸张安装设计使您能够轻松自如地操作，快速地安装打印纸，节省您的时间。具有自动进/退纸功能单页纸由打印机前方输入，就可自动进纸至起始打印位置；打印完毕后，纸张会自动退回打印机前端。连续打印纸可以安装在拖纸器上，只要按一下【进纸/退纸】键，就可将纸自动送至打印位置。打印完毕后，纸张自动由前端送出以便撕纸。撕纸功能打印完毕后，连续纸自动进到打印机盖子旁的撕纸位置，以利于撕下已打印的纸张。在单页纸与连续纸之间切换方便通过操作面板上的【进纸/退纸】键使连续纸退回安装位置，再将打印纸选择杆设定为单页纸方式，使单页纸进入，就可使用单页纸打印了。当使用完单页纸后，将打印纸选择杆设定为连续纸方式，按一下【进纸/退纸】键，使连续纸重新进入打印机，就可再次使用连续纸打印。高分辨率图形打印最高 360 DPI（水平）×180 DPI（垂直）的分辨率，图形清晰。操作简易的控制面板可以通过控制面板简单的操作来了解目前的打印状态，并实现大部分的打印机功能。除此以外，可利用菜单设置系统完成打印机的参数设定。产品兼容性命令兼容 OKI5530SC 和 Epson LQ-1600K 两种市场通用的产品。信函品质的字型 Roman, Sans Serif, Courier, Prestige, Script, OCR-A&B 等字体将媲美其它品牌的打印机，可使您打印出来的文件更漂亮！增强的汉字字库内装符合国家标准的 GB18030 超大容量汉字库。打印模式“一键通” - 1 -

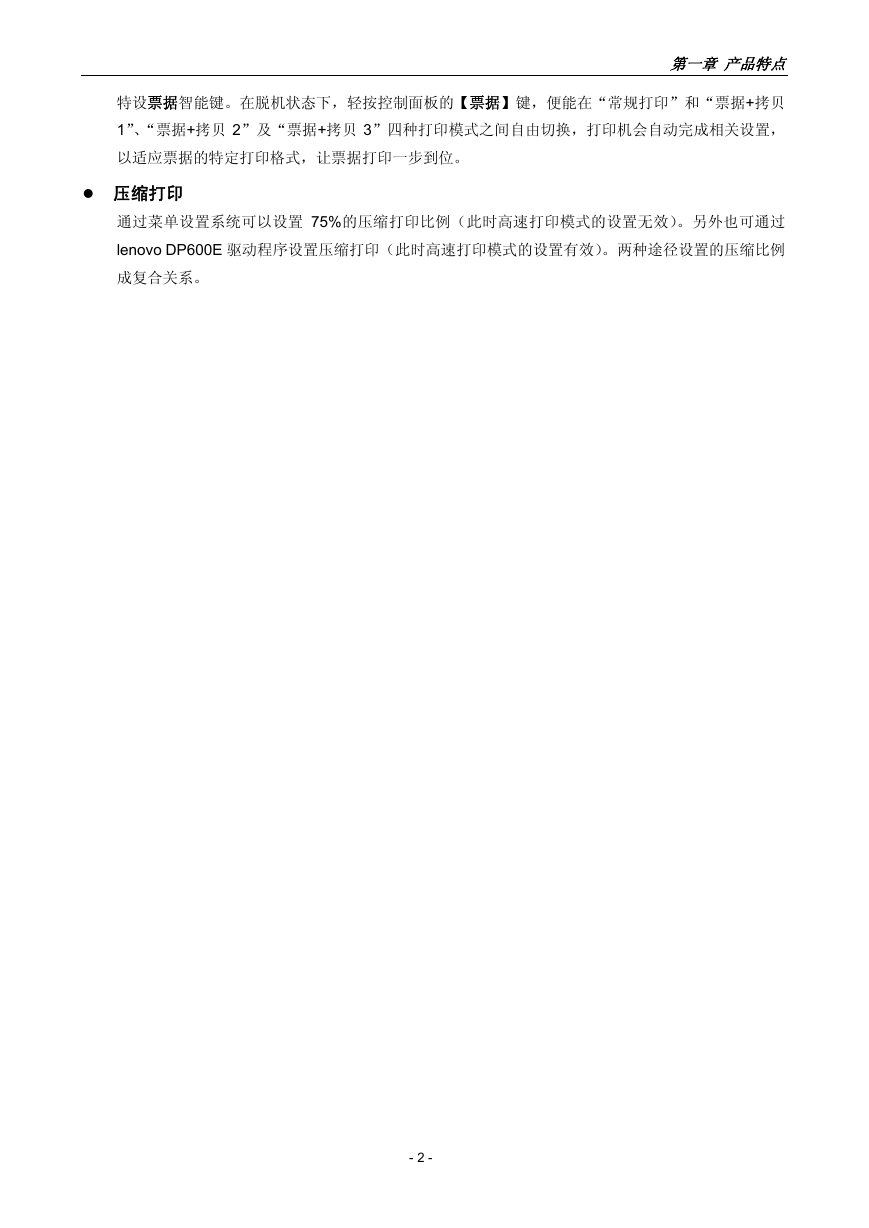

第一章产品特点特设票据智能键。在脱机状态下，轻按控制面板的【票据】键，便能在“常规打印”和“票据+拷贝 1”、“票据+拷贝 2”及“票据+拷贝 3”四种打印模式之间自由切换，打印机会自动完成相关设置，以适应票据的特定打印格式，让票据打印一步到位。压缩打印通过菜单设置系统可以设置 75%的压缩打印比例（此时高速打印模式的设置无效）。另外也可通过 lenovo DP600E 驱动程序设置压缩打印（此时高速打印模式的设置有效）。两种途径设置的压缩比例成复合关系。 - 2 -

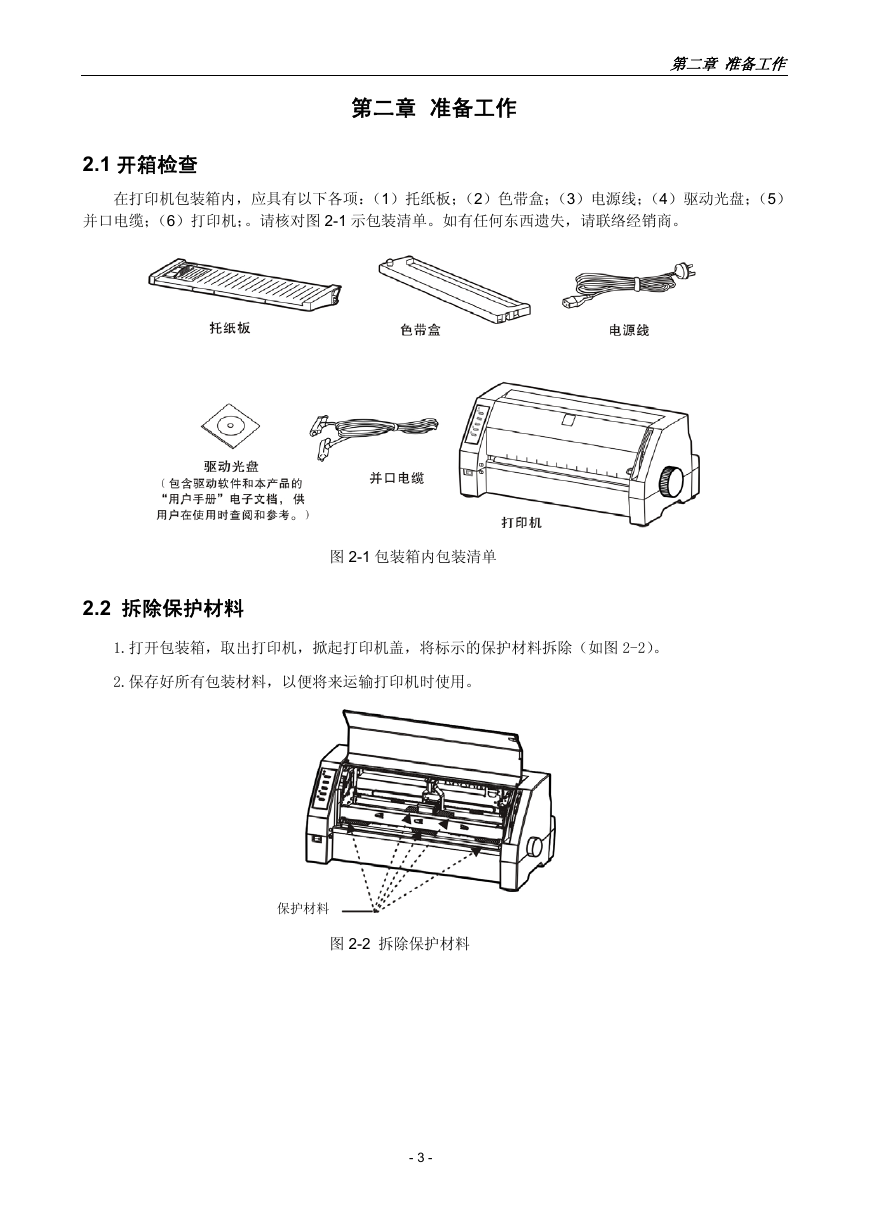

第二章准备工作第二章准备工作 2.1 开箱检查在打印机包装箱内，应具有以下各项：（1）托纸板；（2）色带盒；（3）电源线；（4）驱动光盘；（5）并口电缆；（6）打印机；。请核对图 2-1 示包装清单。如有任何东西遗失，请联络经销商。图 2-1 包装箱内包装清单 2.2 拆除保护材料 1.打开包装箱，取出打印机，掀起打印机盖，将标示的保护材料拆除（如图 2-2）。 2.保存好所有包装材料，以便将来运输打印机时使用。保护材料图 2-2 拆除保护材料 - 3 -
