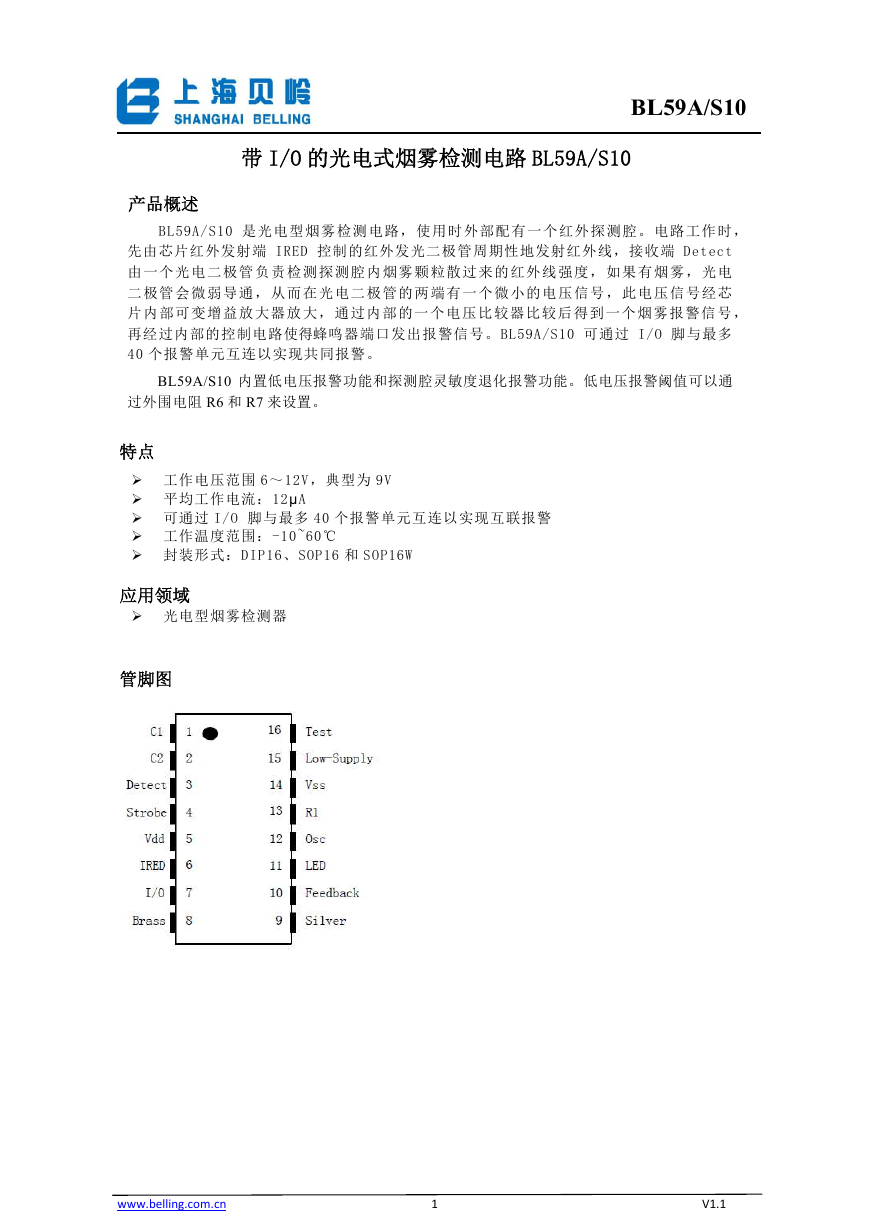

BL59A/S10 带 I/O 的光电式烟雾检测电路 BL59A/S10 产品概述 BL59A/S10 是光电型烟雾检测电路，使用时外部配有一个红外探测腔。电路工作时，先由芯片红外发射端 IRED 控制的红外发光二极管周期性地发射红外线，接收端 Detect 由一个光电二极管负责检测探测腔内烟雾颗粒散过来的红外线强度，如果有烟雾，光电二极管会微弱导通，从而在光电二极管的两端有一个微小的电压信号，此电压信号经芯片内部可变增益放大器放大，通过内部的一个电压比较器比较后得到一个烟雾报警信号，再经过内部的控制电路使得蜂鸣器端口发出报警信号。BL59A/S10 可通过 I/O 脚与最多 40 个报警单元互连以实现共同报警。 BL59A/S10 内置低电压报警功能和探测腔灵敏度退化报警功能。低电压报警阈值可以通过外围电阻 R6 和 R7 来设置。特点  工作电压范围 6～12V，典型为 9V  平均工作电流：12μA  可通过 I/O 脚与最多 40 个报警单元互连以实现互联报警  工作温度范围：-10~60℃  封装形式：DIP16、SOP16 和 SOP16W 应用领域  光电型烟雾检测器管脚图 www.belling.com.cn 1 V1.1

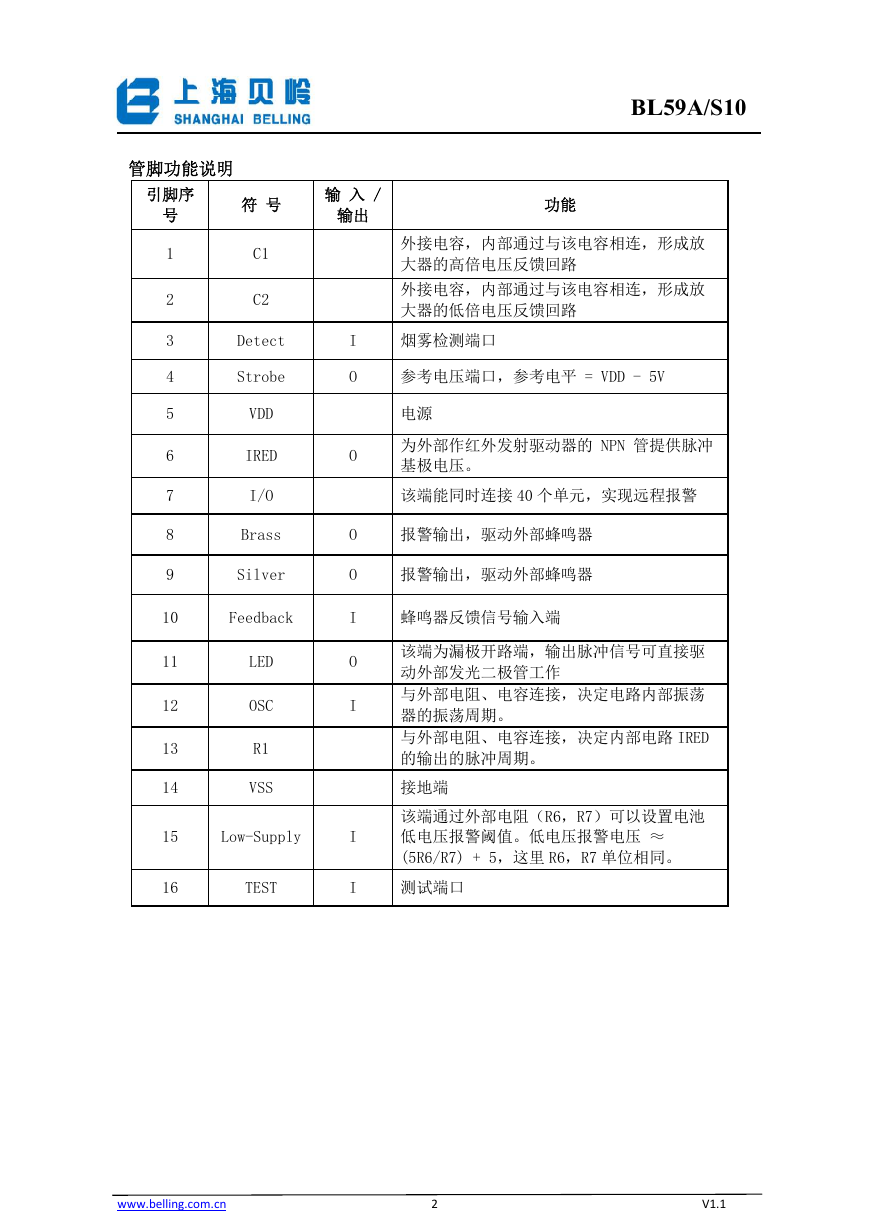

管脚功能说明引脚序号符号输入 / 输出功能 BL59A/S10 1 2 3 4 5 6 7 8 9 10 11 12 13 14 C1 C2 Detect Strobe I O 外接电容，内部通过与该电容相连，形成放大器的高倍电压反馈回路外接电容，内部通过与该电容相连，形成放大器的低倍电压反馈回路烟雾检测端口参考电压端口，参考电平 = VDD - 5V VDD 电源 IRED O 为外部作红外发射驱动器的 NPN 管提供脉冲基极电压。 I/O 该端能同时连接 40 个单元，实现远程报警报警输出，驱动外部蜂鸣器报警输出，驱动外部蜂鸣器蜂鸣器反馈信号输入端 O O I O I Brass Silver Feedback LED OSC R1 VSS 该端为漏极开路端，输出脉冲信号可直接驱动外部发光二极管工作与外部电阻、电容连接，决定电路内部振荡器的振荡周期。与外部电阻、电容连接，决定内部电路 IRED 的输出的脉冲周期。接地端 15 Low-Supply 16 TEST I I 该端通过外部电阻（R6，R7）可以设置电池低电压报警阈值。低电压报警电压 ≈ (5R6/R7) + 5，这里 R6，R7 单位相同。测试端口 www.belling.com.cn 2 V1.1

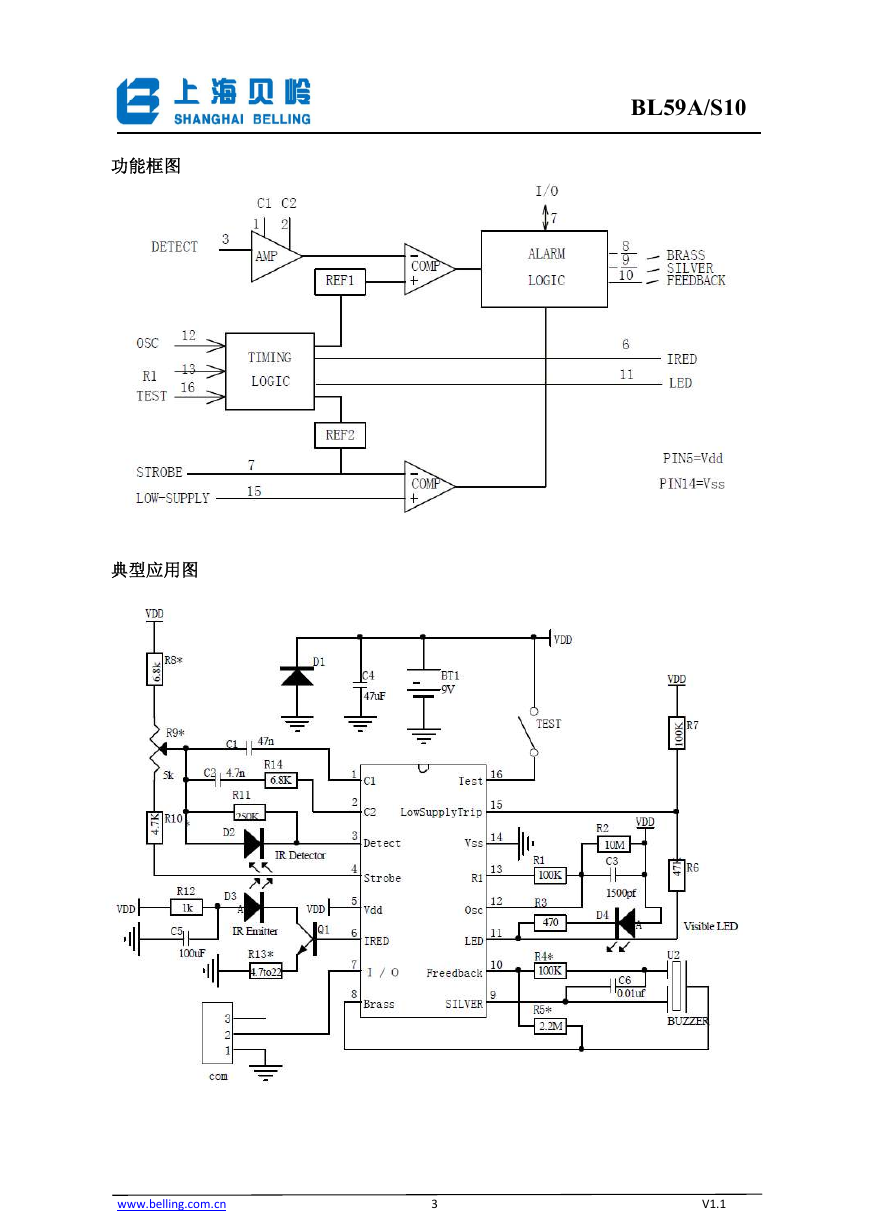

功能框图典型应用图 BL59A/S10 www.belling.com.cn 3 V1.1

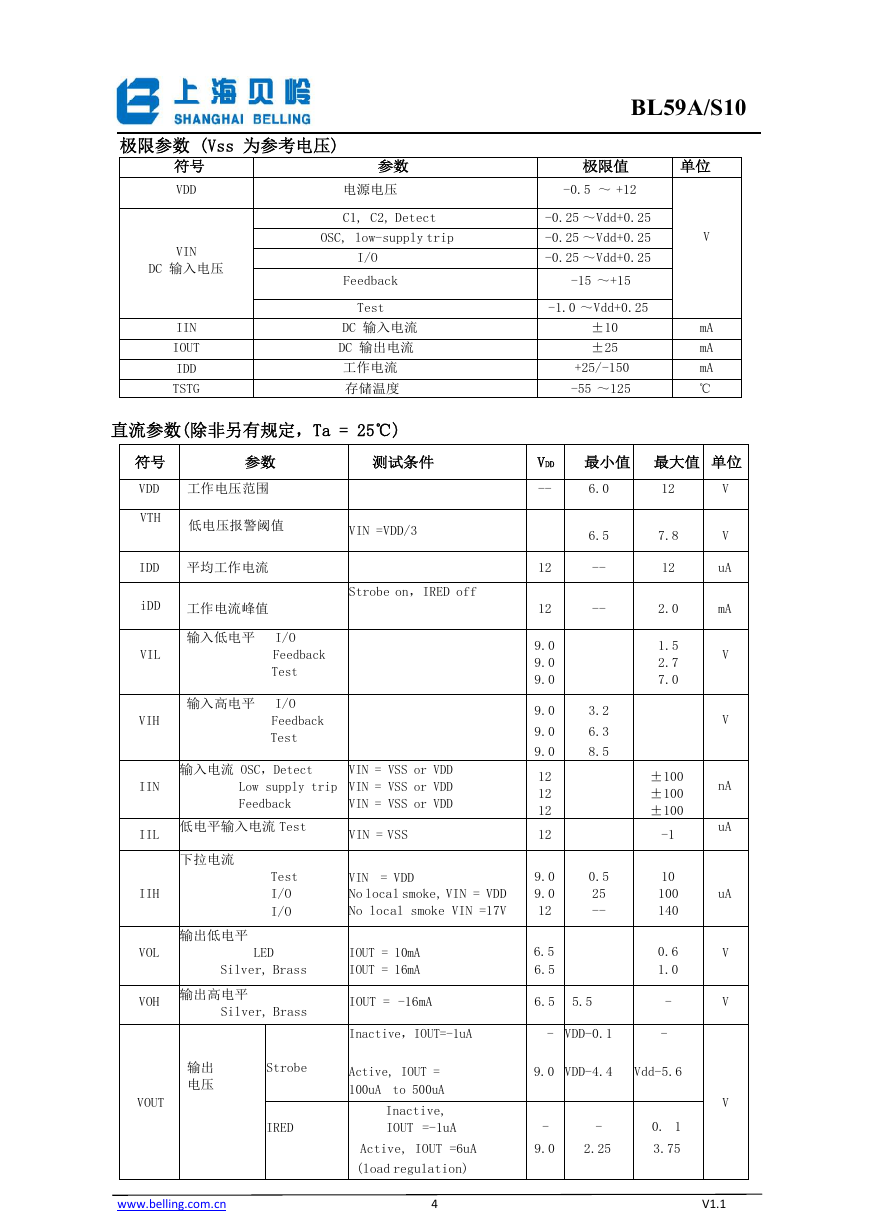

BL59A/S10 极限值单位 -0.5 ～ +12 极限参数 (Vss 为参考电压) 符号参数电源电压 VDD VIN DC 输入电压 IIN IOUT IDD TSTG C1, C2, Detect -0.25 ～Vdd+0.25 OSC, low-supply trip -0.25 ～Vdd+0.25 V I/O Feedback Test DC 输入电流 DC 输出电流工作电流存储温度 -0.25 ～Vdd+0.25 -15 ～+15 -1.0 ～Vdd+0.25 ±10 ±25 +25/-150 -55 ～125 mA mA mA ℃ 直流参数(除非另有规定，Ta = 25℃) 符号参数测试条件 VDD 最小值最大值单位 VDD 工作电压范围 -- 6.0 12 VTH 低电压报警阈值 IDD 平均工作电流 iDD 工作电流峰值输入低电平 I/O Feedback Test 输入高电平 I/O Feedback Test VIN =VDD/3 Strobe on，IRED off 输入电流 OSC，Detect Low supply trip Feedback 低电平输入电流 Test VIN = VSS or VDD VIN = VSS or VDD VIN = VSS or VDD VIN = VSS 下拉电流 Test I/O I/O VIN = VDD No local smoke, VIN = VDD No local smoke VIN =17V 输出低电平 LED Silver, Brass 输出高电平 Silver, Brass IOUT = 10mA IOUT = 16mA VIL VIH IIN IIL IIH VOL VOH 6.5 -- -- 3.2 6.3 8.5 0.5 25 -- 12 12 9.0 9.0 9.0 9.0 9.0 9.0 12 12 12 12 9.0 9.0 12 6.5 6.5 7.8 12 2.0 1.5 2.7 7.0 ±100 ±100 ±100 -1 10 100 140 0.6 1.0 - - V V uA mA V V nA uA uA V V V IOUT = -16mA 6.5 5.5 输出电压 VOUT Strobe IRED Inactive，IOUT=-1uA Active, IOUT = 100uA to 500uA Inactive, IOUT =-1uA Active, IOUT =6uA (load regulation) - VDD-0.1 9.0 VDD-4.4 Vdd-5.6 - - 9.0 2.25 0. 1 3.75 www.belling.com.cn 4 V1.1

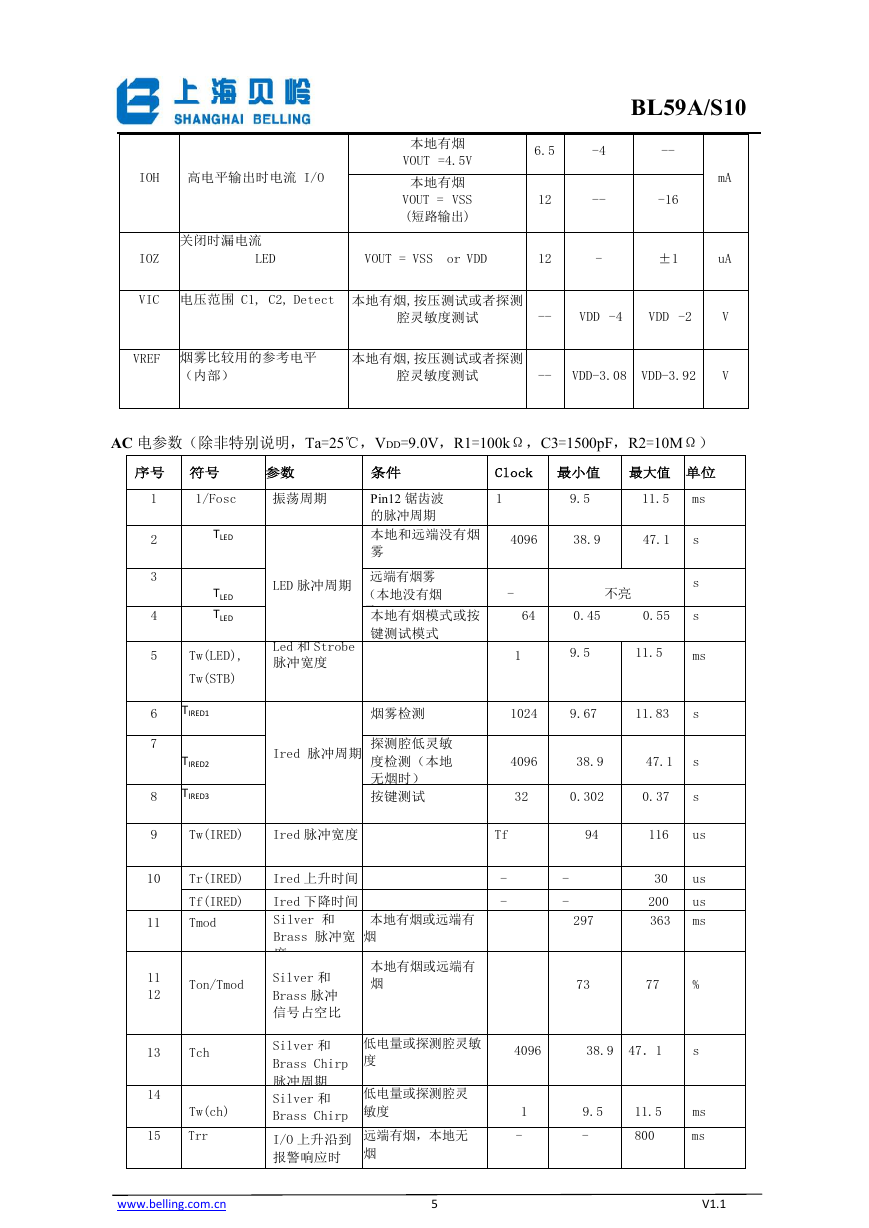

IOH 高电平输出时电流 I/O 关闭时漏电流本地有烟 VOUT =4.5V 本地有烟 VOUT = VSS (短路输出) IOZ LED VOUT = VSS or VDD 12 VIC 电压范围 C1, C2, Detect 本地有烟,按压测试或者探测 BL59A/S10 6.5 -4 -- 12 -- - -16 ±1 mA uA 腔灵敏度测试 VDD -4 -- VDD -2 V VREF 烟雾比较用的参考电平本地有烟,按压测试或者探测（内部）腔灵敏度测试 -- VDD-3.08 VDD-3.92 V AC 电参数（除非特别说明，Ta=25℃，VDD=9.0V，R1=100kΩ，C3=1500pF，R2=10MΩ）序号符号参数条件 Clock 最小值最大值单位 1/Fosc 振荡周期 Pin12 锯齿波的脉冲周期本地和远端没有烟雾 1 9.5 11.5 ms 4096 38.9 47.1 s 1 2 3 4 TLED TLED TLED 5 Tw(LED), Tw(STB) 6 7 8 TIRED1 TIRED2 TIRED3 LED 脉冲周期远端有烟雾（本地没有烟雾）本地有烟模式或按键测试模式 - 不亮 s 64 0.45 0.55 s Led 和 Strobe 脉冲宽度 1 9.5 11.5 ms 烟雾检测 1024 9.67 11.83 s Ired 脉冲周期探测腔低灵敏度检测（本地无烟时）按键测试 4096 38.9 47.1 s 32 0.302 0.37 s 9 Tw(IRED) Ired 脉冲宽度 94 116 us 10 Tr(IRED) Tf(IRED) 11 Tmod 11 12 Ton/Tmod 13 Tch 14 Tw(ch) 15 Trr Ired 上升时间 Ired 下降时间 Silver 和 Brass 脉冲宽度烟 Silver 和 Brass 脉冲信号占空比 Silver 和 Brass Chirp 脉冲周期 Silver 和 Brass Chirp I/O 上升沿到报警响应时 Tf - - - - 30 200 363 us us ms 本地有烟或远端有 297 本地有烟或远端有烟 73 77 % 低电量或探测腔灵敏度 4096 38.9 47．1 s 低电量或探测腔灵敏度远端有烟，本地无烟 1 - 9.5 11.5 ms - 800 ms www.belling.com.cn 5 V1.1

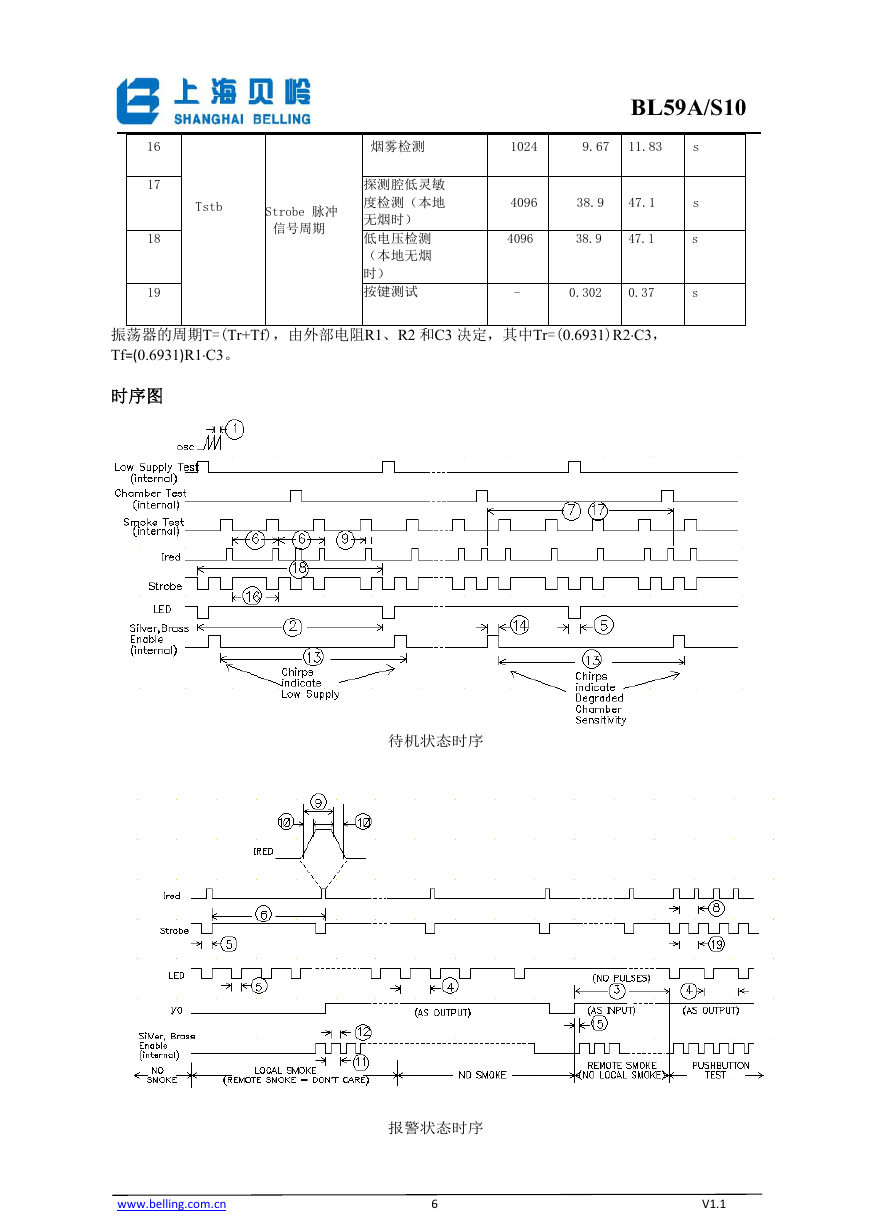

16 17 18 19 BL59A/S10 Tstb Strobe 脉冲信号周期烟雾检测 1024 9.67 11.83 s 探测腔低灵敏度检测（本地无烟时）低电压检测（本地无烟时）按键测试 38.9 47.1 s 4096 4096 38.9 47.1 s - 0.302 0.37 s 振荡器的周期T=(Tr+Tf)，由外部电阻R1、R2 和C3 决定，其中Tr=(0.6931)R2C3， Tf=(0.6931)R1C3。时序图待机状态时序报警状态时序 www.belling.com.cn 6 V1.1

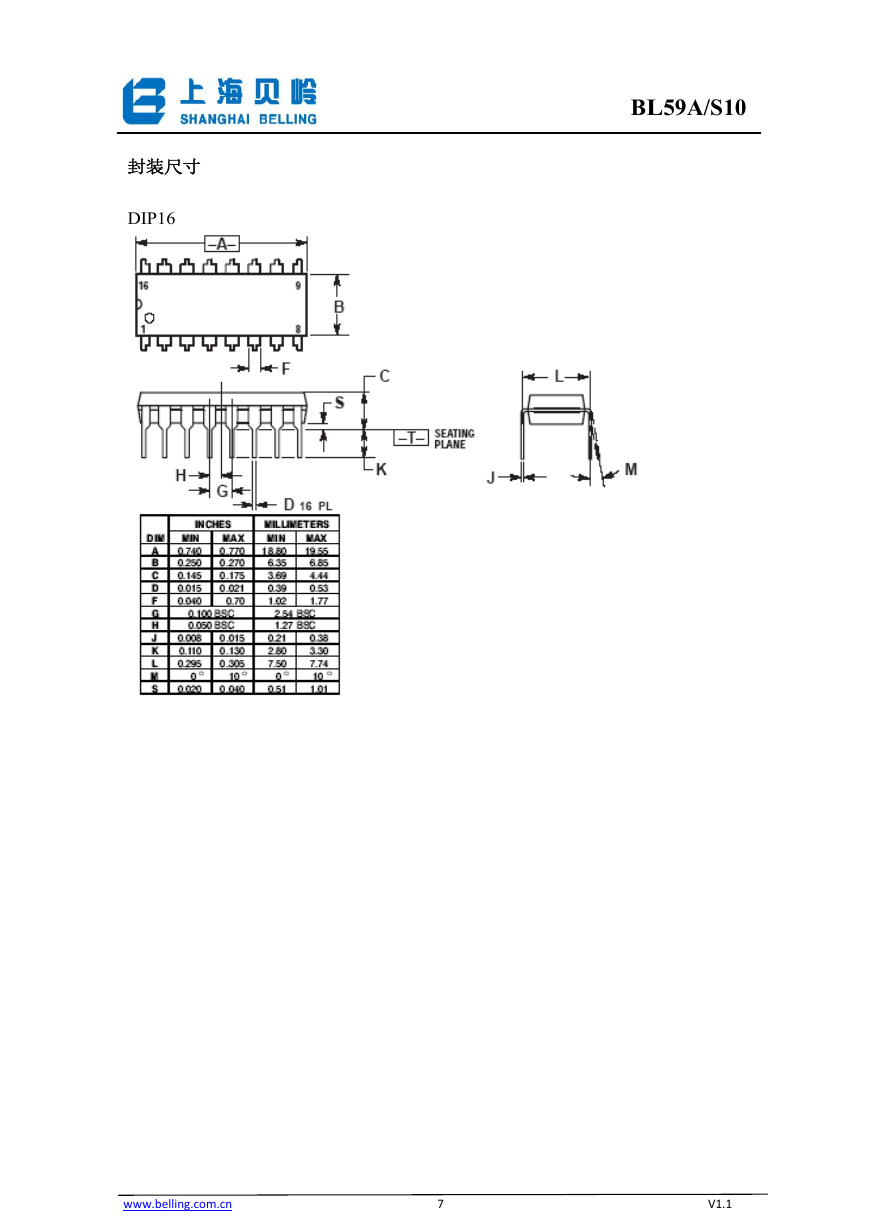

封装尺寸 DIP16 BL59A/S10 www.belling.com.cn 7 V1.1

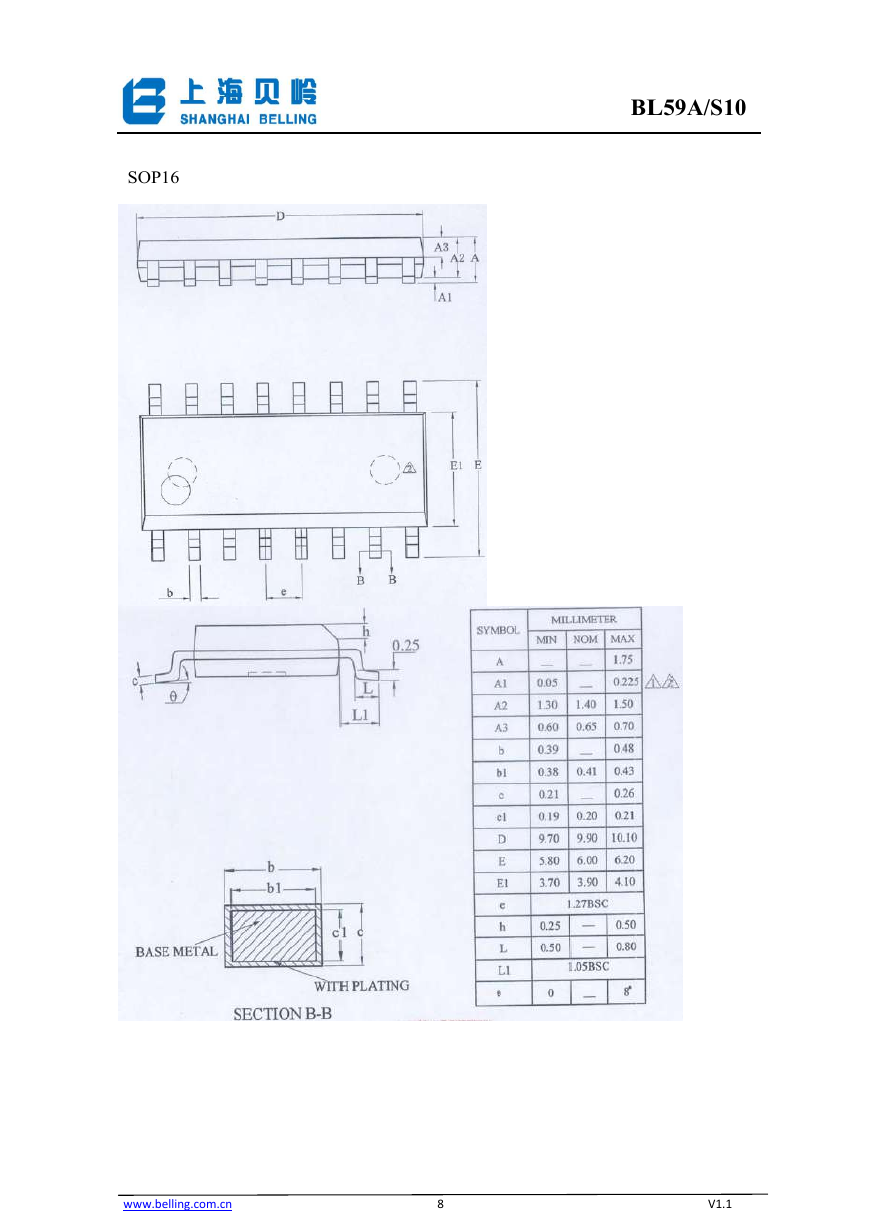

BL59A/S10 SOP16 www.belling.com.cn 8 V1.1
