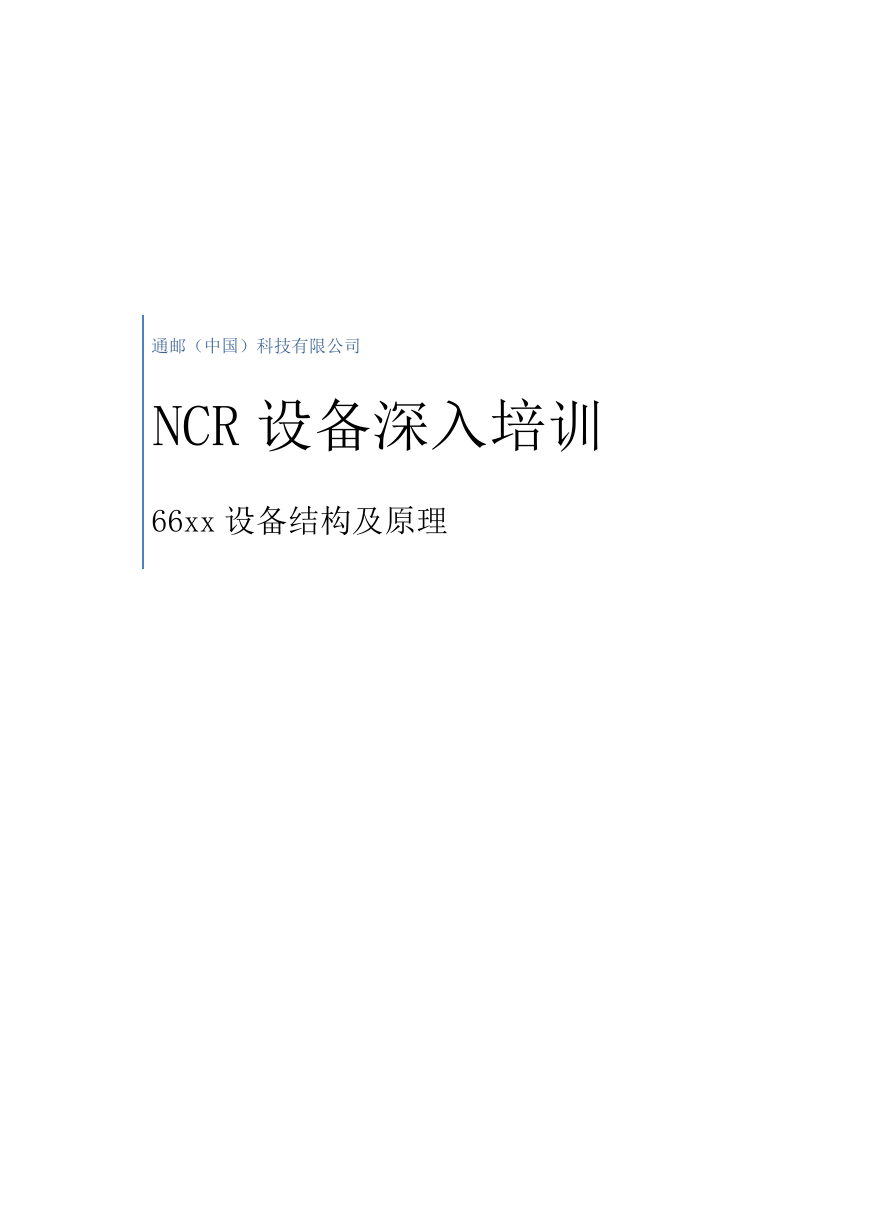

通邮（中国）科技有限公司 NCR 设备深入培训 66xx 设备结构及原理

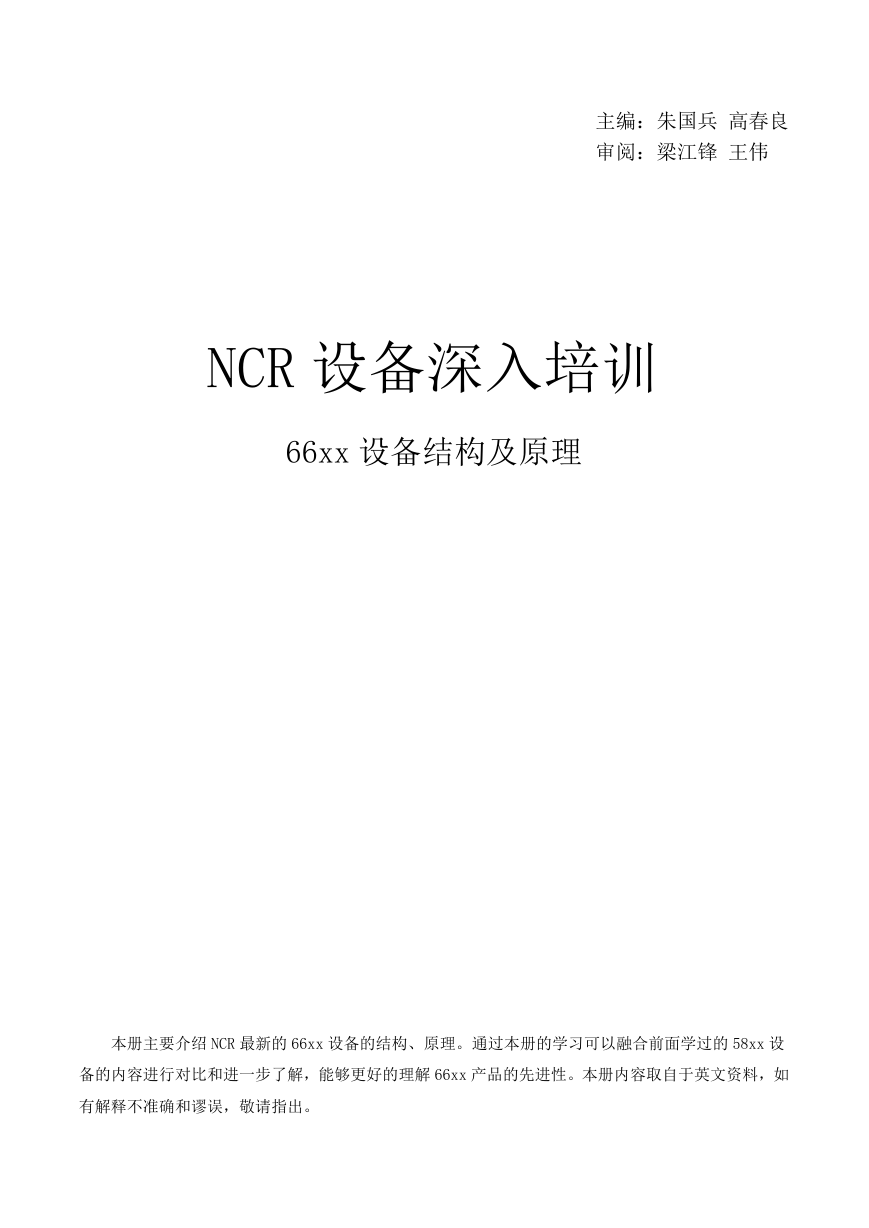

主编：朱国兵高春良审阅：梁江锋王伟 NCR 设备深入培训 66xx 设备结构及原理本册主要介绍 NCR 最新的 66xx 设备的结构、原理。通过本册的学习可以融合前面学过的 58xx 设备的内容进行对比和进一步了解，能够更好的理解 66xx 产品的先进性。本册内容取自于英文资料，如有解释不准确和谬误，敬请指出。

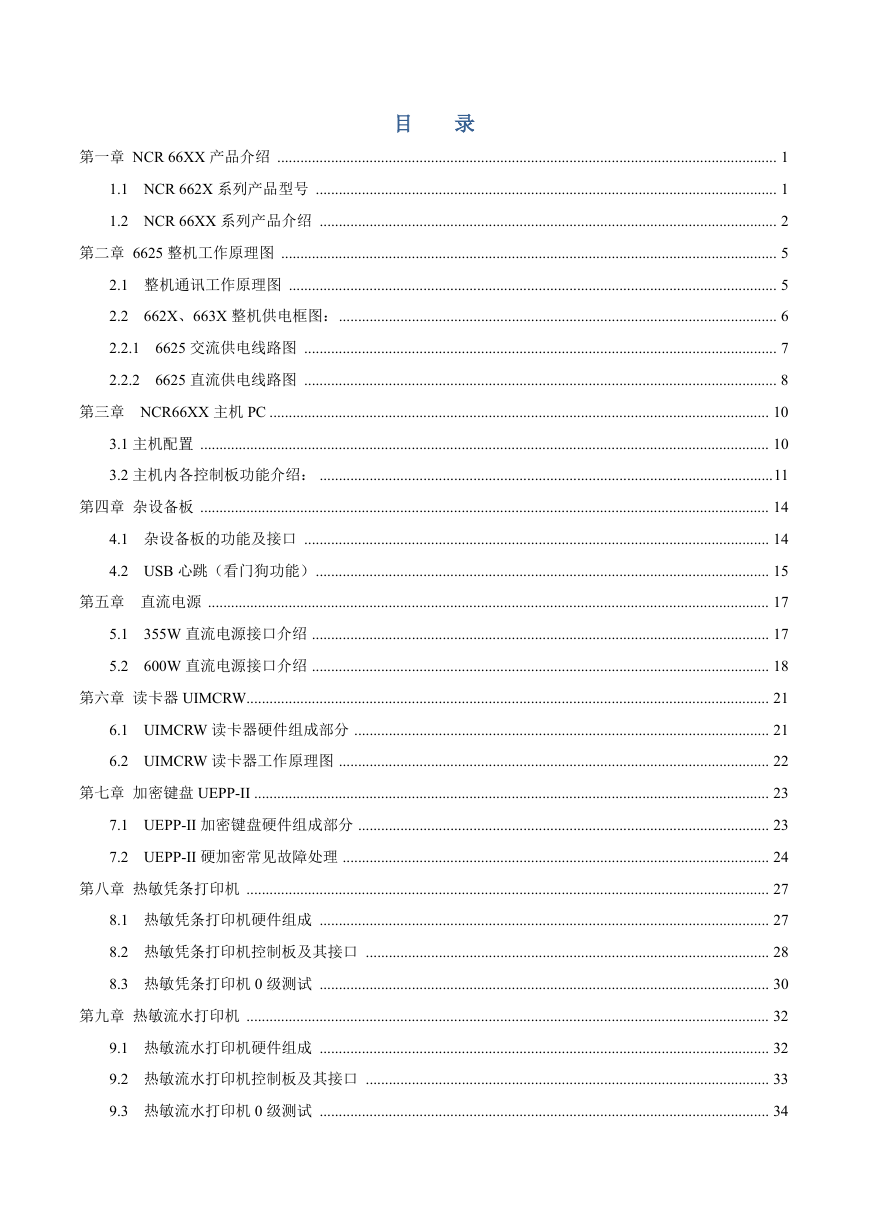

目录第一章 NCR 66XX 产品介绍 .................................................................................................................................. 1 1.1 NCR 662X 系列产品型号 ........................................................................................................................ 1 1.2 NCR 66XX 系列产品介绍 ....................................................................................................................... 2 第二章 6625 整机工作原理图 ................................................................................................................................. 5 2.1 整机通讯工作原理图 ............................................................................................................................... 5 2.2 662X、663X 整机供电框图： .................................................................................................................. 6 2.2.1 6625 交流供电线路图 ........................................................................................................................... 7 2.2.2 6625 直流供电线路图 ........................................................................................................................... 8 第三章 NCR66XX 主机 PC .................................................................................................................................. 10 3.1 主机配置 .................................................................................................................................................... 10 3.2 主机内各控制板功能介绍： ...................................................................................................................... 11 第四章杂设备板 .................................................................................................................................................... 14 4.1 杂设备板的功能及接口 ......................................................................................................................... 14 4.2 USB 心跳（看门狗功能） ...................................................................................................................... 15 第五章直流电源 .................................................................................................................................................. 17 5.1 355W 直流电源接口介绍 ....................................................................................................................... 17 5.2 600W 直流电源接口介绍 ....................................................................................................................... 18 第六章读卡器 UIMCRW ........................................................................................................................................ 21 6.1 UIMCRW 读卡器硬件组成部分 ............................................................................................................ 21 6.2 UIMCRW 读卡器工作原理图 ................................................................................................................ 22 第七章加密键盘 UEPP-II ...................................................................................................................................... 23 7.1 UEPP-II 加密键盘硬件组成部分 ........................................................................................................... 23 7.2 UEPP-II 硬加密常见故障处理 ............................................................................................................... 24 第八章热敏凭条打印机 ........................................................................................................................................ 27 8.1 热敏凭条打印机硬件组成 ..................................................................................................................... 27 8.2 热敏凭条打印机控制板及其接口 ......................................................................................................... 28 8.3 热敏凭条打印机 0 级测试 ..................................................................................................................... 30 第九章热敏流水打印机 ........................................................................................................................................ 32 9.1 热敏流水打印机硬件组成 ..................................................................................................................... 32 9.2 热敏流水打印机控制板及其接口 ......................................................................................................... 33 9.3 热敏流水打印机 0 级测试 ..................................................................................................................... 34

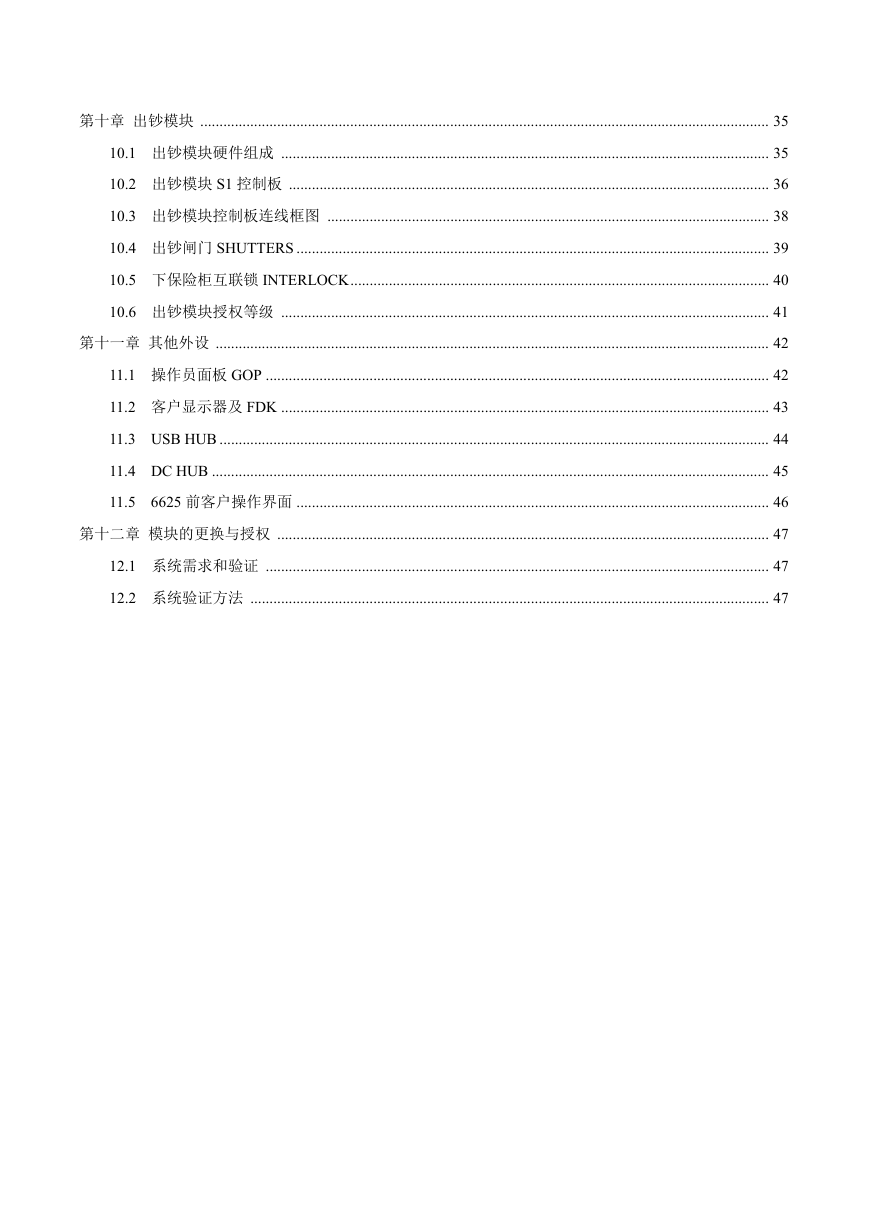

第十章出钞模块 .................................................................................................................................................... 35 10.1 出钞模块硬件组成 ............................................................................................................................... 35 10.2 出钞模块 S1 控制板 ............................................................................................................................. 36 10.3 出钞模块控制板连线框图 ................................................................................................................... 38 10.4 出钞闸门 SHUTTERS ........................................................................................................................... 39 10.5 下保险柜互联锁 INTERLOCK ............................................................................................................. 40 10.6 出钞模块授权等级 ............................................................................................................................... 41 第十一章其他外设 ................................................................................................................................................ 42 11.1 操作员面板 GOP ................................................................................................................................... 42 11.2 客户显示器及 FDK ............................................................................................................................... 43 11.3 USB HUB ............................................................................................................................................... 44 11.4 DC HUB ................................................................................................................................................. 45 11.5 6625 前客户操作界面 ........................................................................................................................... 46 第十二章模块的更换与授权 ................................................................................................................................ 47 12.1 系统需求和验证 ................................................................................................................................... 47 12.2 系统验证方法 ....................................................................................................................................... 47

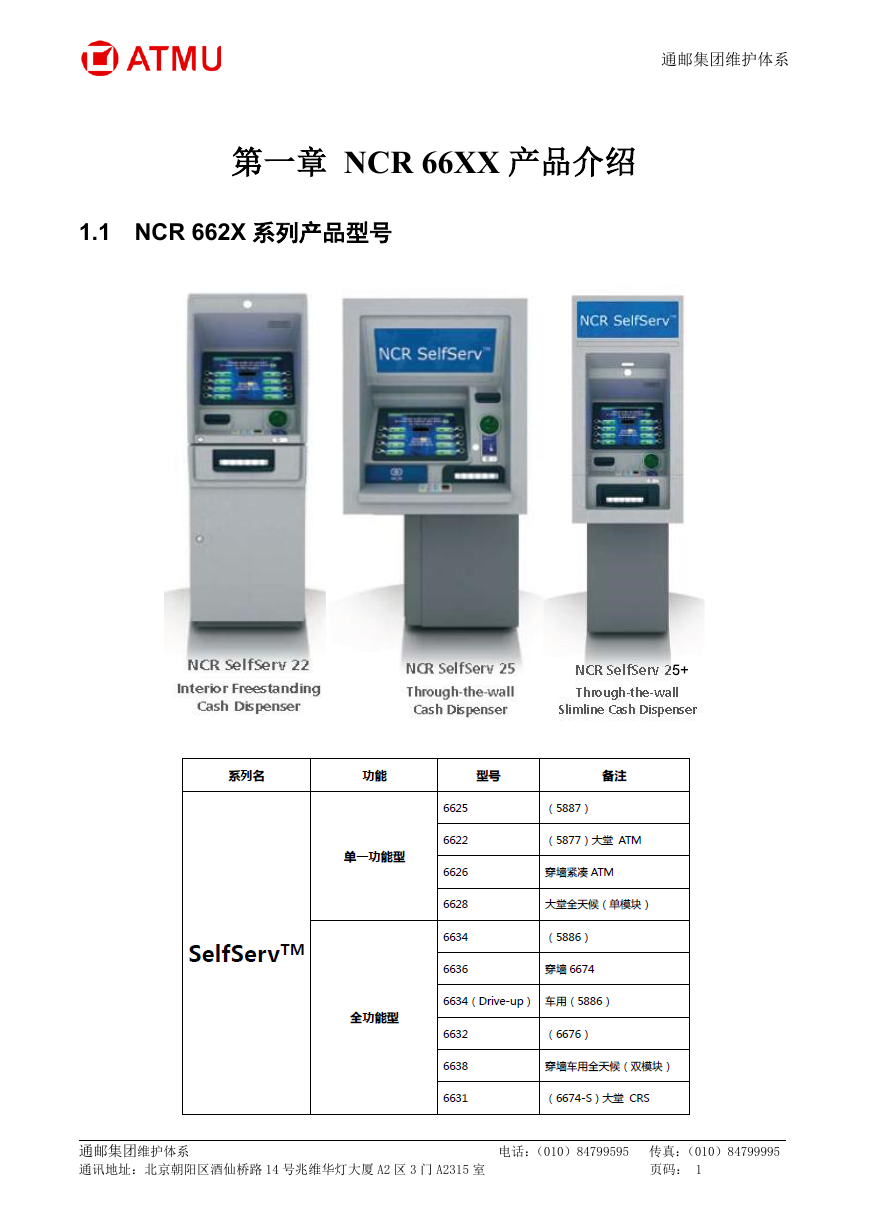

通邮集团维护体系第一章 NCR 66XX 产品介绍 1.1 NCR 662X 系列产品型号通邮集团维护体系电话：（010）84799595 传真：（010）84799995 通讯地址：北京朝阳区酒仙桥路 14 号兆维华灯大厦 A2 区 3 门 A2315 室页码： 1

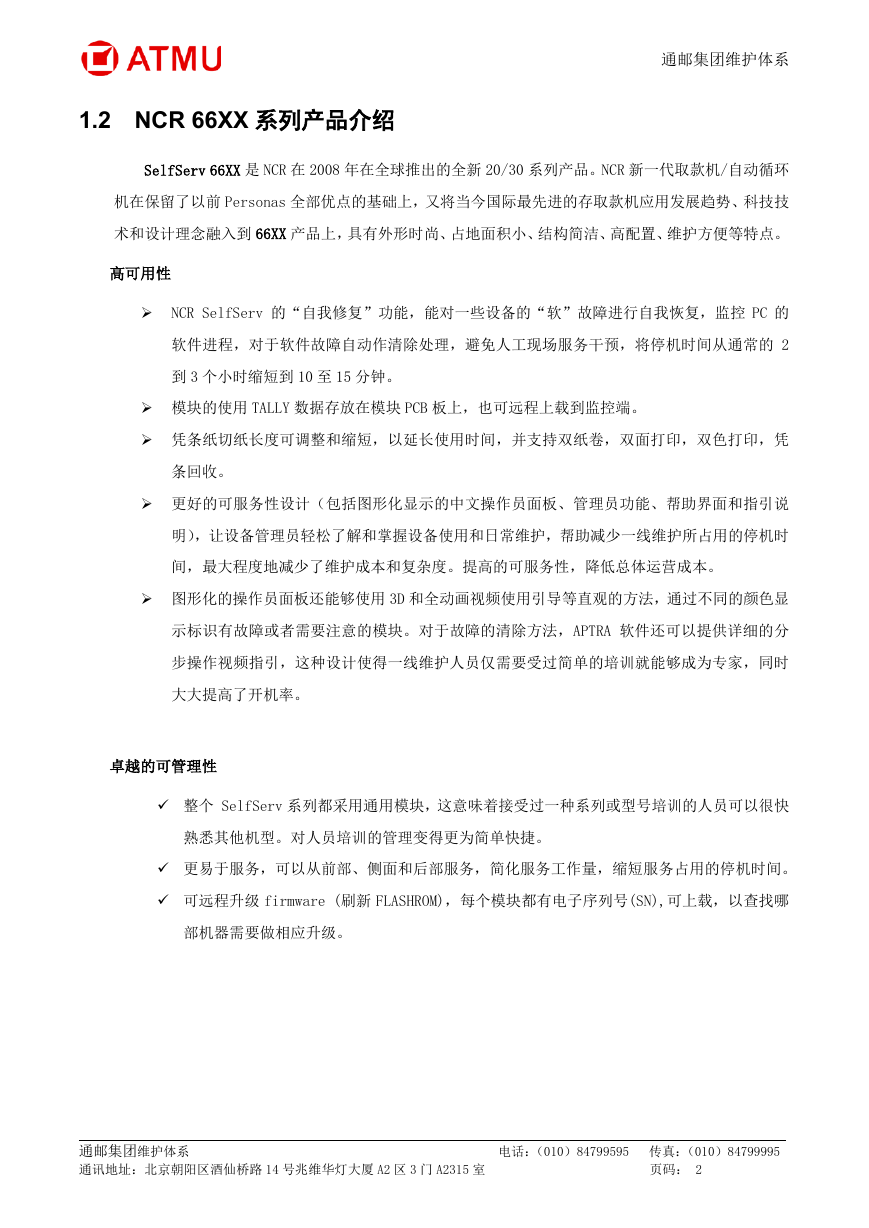

通邮集团维护体系 1.2 NCR 66XX 系列产品介绍 SelfServ 66XX 是 NCR 在 2008 年在全球推出的全新 20/30 系列产品。NCR 新一代取款机/自动循环机在保留了以前 Personas 全部优点的基础上，又将当今国际最先进的存取款机应用发展趋势、科技技术和设计理念融入到 66XX 产品上，具有外形时尚、占地面积小、结构简洁、高配置、维护方便等特点。高可用性  NCR SelfServ 的“自我修复”功能，能对一些设备的“软”故障进行自我恢复，监控 PC 的软件进程，对于软件故障自动作清除处理，避免人工现场服务干预，将停机时间从通常的 2 到 3 个小时缩短到 10 至 15 分钟。  模块的使用 TALLY 数据存放在模块 PCB 板上，也可远程上载到监控端。  凭条纸切纸长度可调整和缩短，以延长使用时间，并支持双纸卷，双面打印，双色打印，凭条回收。  更好的可服务性设计（包括图形化显示的中文操作员面板、管理员功能、帮助界面和指引说明），让设备管理员轻松了解和掌握设备使用和日常维护，帮助减少一线维护所占用的停机时间，最大程度地减少了维护成本和复杂度。提高的可服务性，降低总体运营成本。  图形化的操作员面板还能够使用 3D 和全动画视频使用引导等直观的方法，通过不同的颜色显示标识有故障或者需要注意的模块。对于故障的清除方法，APTRA 软件还可以提供详细的分步操作视频指引，这种设计使得一线维护人员仅需要受过简单的培训就能够成为专家，同时大大提高了开机率。卓越的可管理性  整个 SelfServ 系列都采用通用模块，这意味着接受过一种系列或型号培训的人员可以很快熟悉其他机型。对人员培训的管理变得更为简单快捷。  更易于服务，可以从前部、侧面和后部服务，简化服务工作量，缩短服务占用的停机时间。  可远程升级 firmware (刷新 FLASHROM)，每个模块都有电子序列号(SN),可上载，以查找哪部机器需要做相应升级。通邮集团维护体系电话：（010）84799595 传真：（010）84799995 通讯地址：北京朝阳区酒仙桥路 14 号兆维华灯大厦 A2 区 3 门 A2315 室页码： 2
