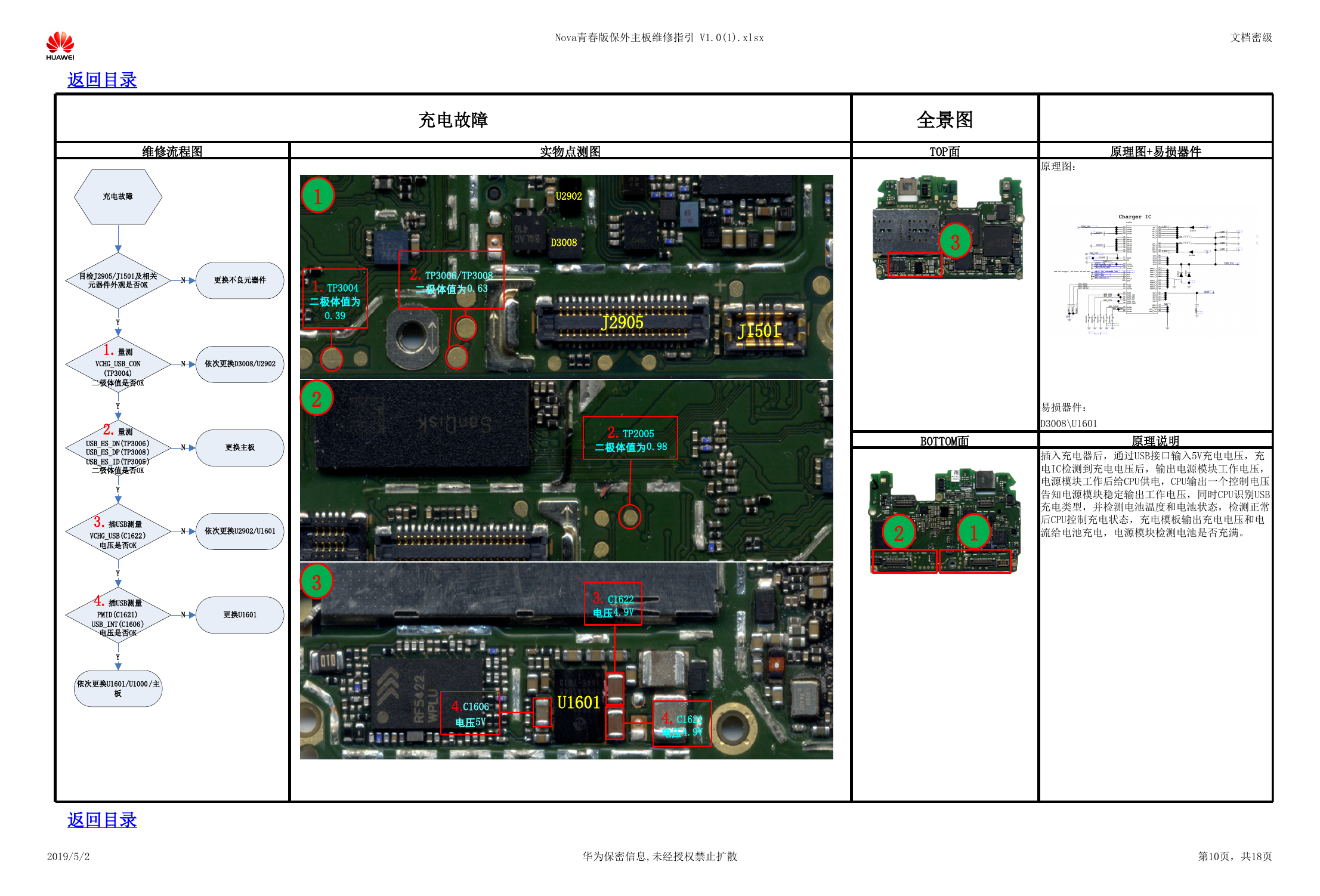

返回目录 维修流程图 Nova青春版保外主板维修指引 V1.0(1).xlsx 文档密级 原理图+易损器件 原理图： 全景图 TOP面 3 易损器件： D3008\U1601 BOTTOM面 原理说明 插入充电器后，通过USB接口输入5V充电电压，充 电IC检测到充电电压后，输出电源模块工作电压， 电源模块工作后给CPU供电，CPU输出一个控制电压 告知电源模块稳定输出工作电压，同时CPU识别USB 充电类型，并检测电池温度和电池状态，检测正常 后CPU控制充电状态，充电模板输出充电电压和电 流给电池充电，电源模块检测电池是否充满。 2 1 1 1.TP3004 二极体值为 0.39 2 3 充电故障 2.TP3006/TP3008 二极体值为0.63 实物点测图 U2902 D3008 J2905 J1501 2.TP2005 二极体值为0.98 3.C1622 电压4.9V 4.C1606 电压5V U1601 4.C1621 电压4.9V 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第10页，共18页 充电故障目检J2905/J1501及相关元器件外观是否OKY更换不良元器件N依次更换D3008/U29021.量测VCHG_USB_CON(TP3004)二极体值是否OKNY依次更换U1601/U1000/主板3.插USB测量VCHG_USB(C1622)电压是否OK依次更换U2902/U1601NYYY2.量测USB_HS_DN(TP3006)USB_HS_DP(TP3008)USB_HS_ID(TP3005)二极体值是否OK更换主板N4.插USB测量PMID(C1621)USB_INT(C1606)电压是否OK更换U1601N
