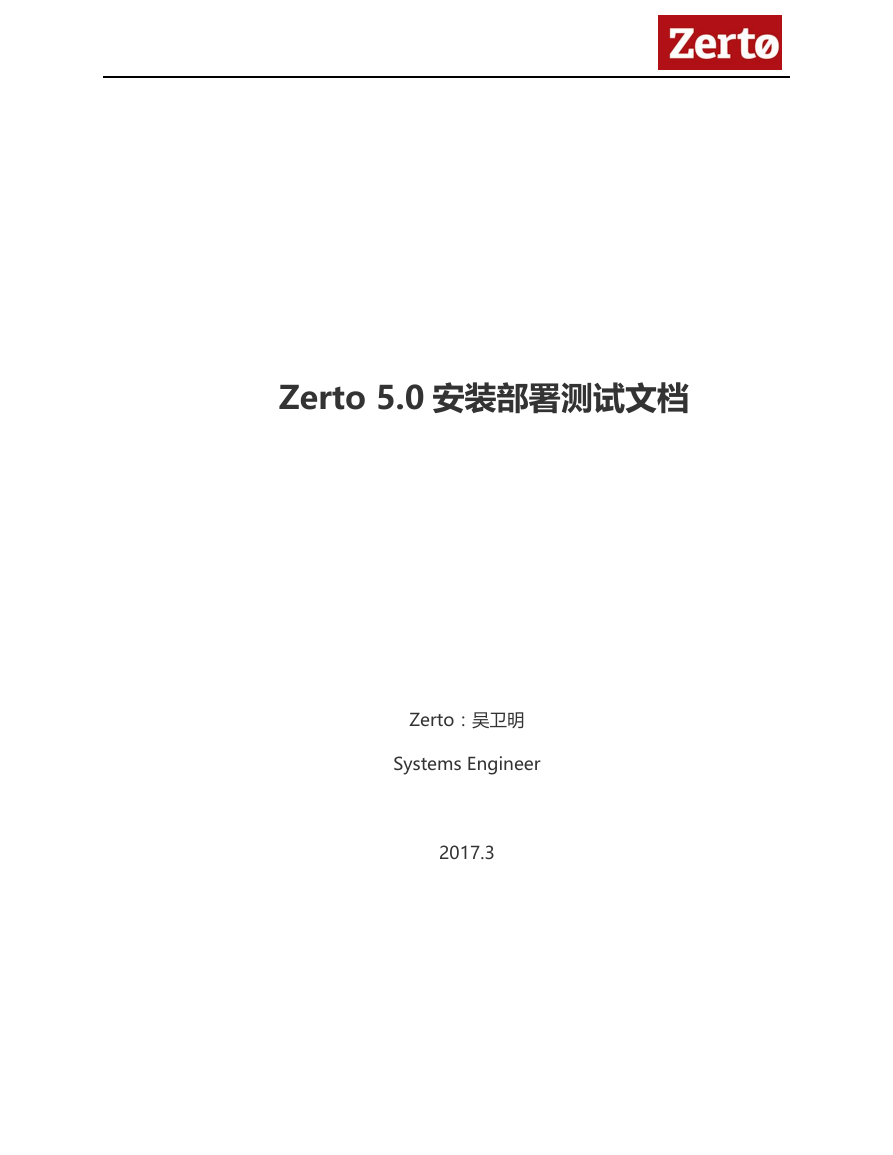

Zerto 5.0 安装部署测试文档 Zerto：吴卫明 Systems Engineer 2017.3

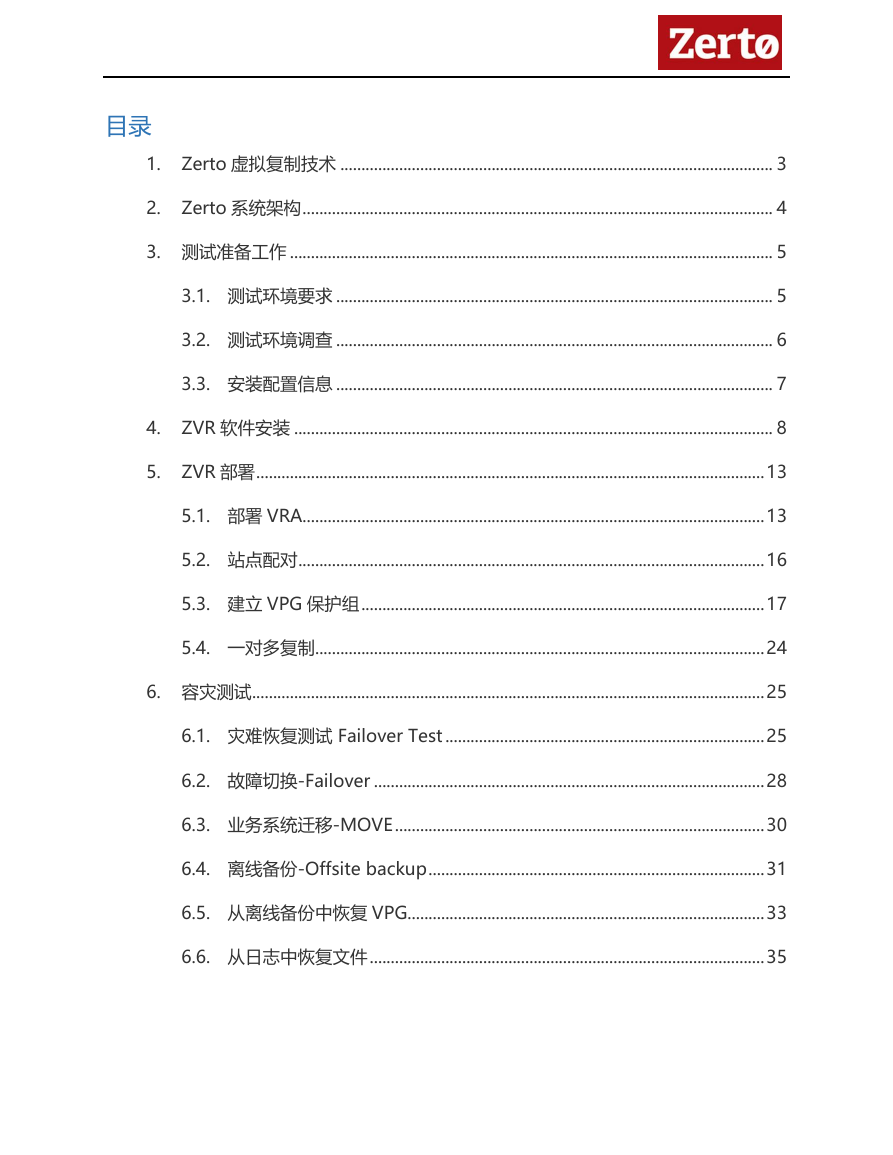

目录 1. Zerto 虚拟复制技术 ....................................................................................................... 3 2. Zerto 系统架构 ................................................................................................................ 4 3. 测试准备工作 ................................................................................................................... 5 3.1. 测试环境要求 ........................................................................................................ 5 3.2. 测试环境调查 ........................................................................................................ 6 3.3. 安装配置信息 ........................................................................................................ 7 4. ZVR 软件安装 .................................................................................................................. 8 5. ZVR 部署 ......................................................................................................................... 13 5.1. 部署 VRA.............................................................................................................. 13 5.2. 站点配对 ............................................................................................................... 16 5.3. 建立 VPG 保护组 ................................................................................................ 17 5.4. 一对多复制........................................................................................................... 24 6. 容灾测试 .......................................................................................................................... 25 6.1. 灾难恢复测试 Failover Test ............................................................................ 25 6.2. 故障切换-Failover ............................................................................................. 28 6.3. 业务系统迁移-MOVE ........................................................................................ 30 6.4. 离线备份-Offsite backup ................................................................................ 31 6.5. 从离线备份中恢复 VPG..................................................................................... 33 6.6. 从日志中恢复文件 .............................................................................................. 35

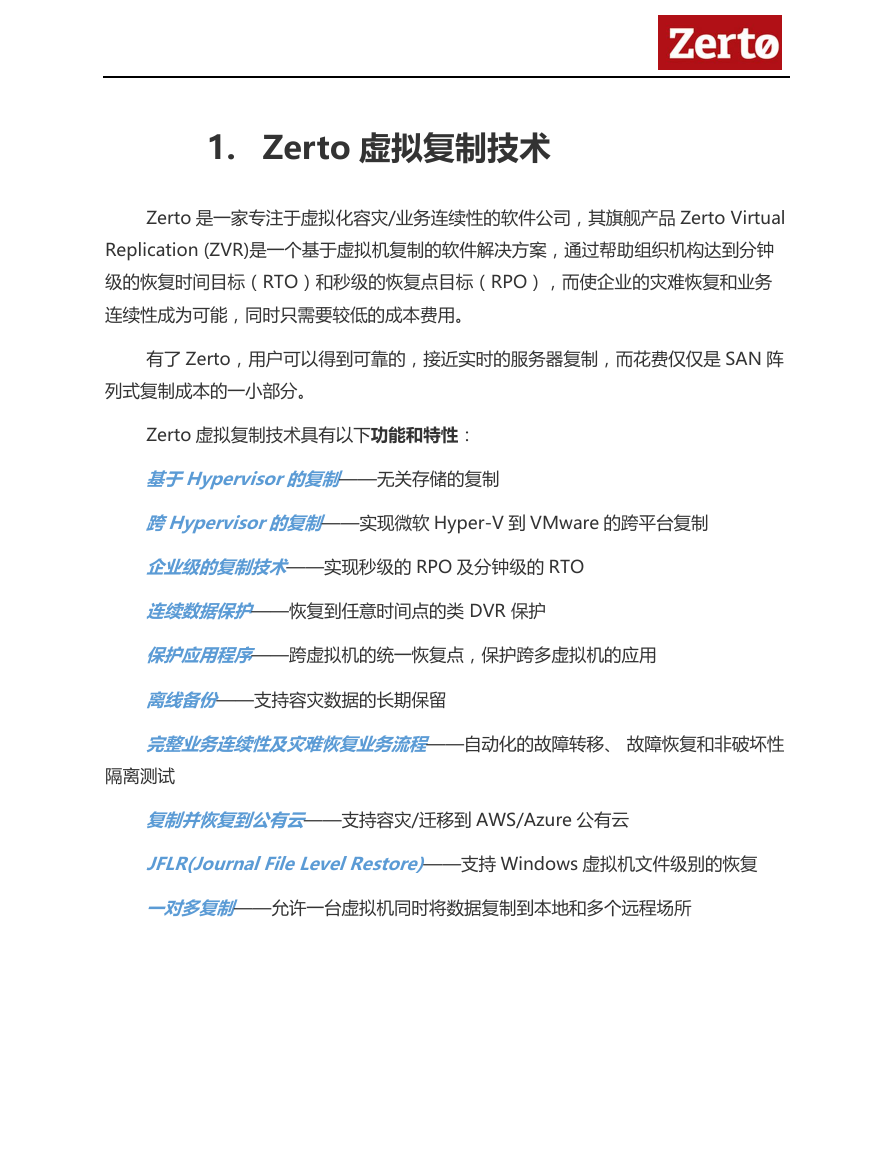

1. Zerto 虚拟复制技术 Zerto 是一家专注于虚拟化容灾/业务连续性的软件公司，其旗舰产品 Zerto Virtual Replication (ZVR)是一个基于虚拟机复制的软件解决方案，通过帮助组织机构达到分钟级的恢复时间目标（RTO）和秒级的恢复点目标（RPO），而使企业的灾难恢复和业务连续性成为可能，同时只需要较低的成本费用。有了 Zerto，用户可以得到可靠的，接近实时的服务器复制，而花费仅仅是 SAN 阵列式复制成本的一小部分。 Zerto 虚拟复制技术具有以下功能和特性：基于Hypervisor的复制——无关存储的复制跨Hypervisor的复制——实现微软 Hyper-V 到 VMware 的跨平台复制企业级的复制技术——实现秒级的 RPO 及分钟级的 RTO 连续数据保护——恢复到任意时间点的类 DVR 保护保护应用程序——跨虚拟机的统一恢复点，保护跨多虚拟机的应用离线备份——支持容灾数据的长期保留完整业务连续性及灾难恢复业务流程——自动化的故障转移、故障恢复和非破坏性隔离测试复制并恢复到公有云——支持容灾/迁移到 AWS/Azure 公有云 JFLR(Journal File Level Restore)——支持 Windows 虚拟机文件级别的恢复一对多复制——允许一台虚拟机同时将数据复制到本地和多个远程场所

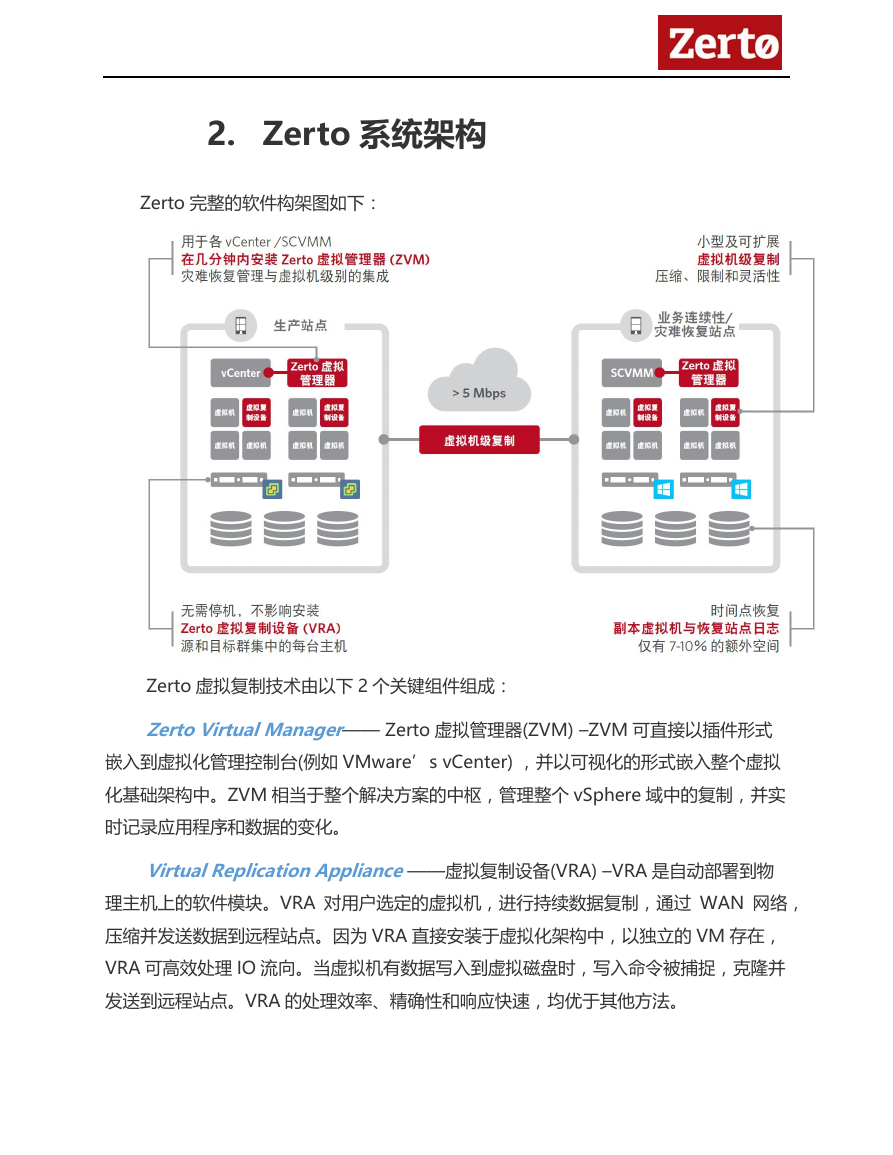

2. Zerto 系统架构 Zerto 完整的软件构架图如下： Zerto 虚拟复制技术由以下 2 个关键组件组成： Zerto Virtual Manager—— Zerto 虚拟管理器(ZVM) –ZVM 可直接以插件形式嵌入到虚拟化管理控制台(例如 VMware’s vCenter) ，并以可视化的形式嵌入整个虚拟化基础架构中。ZVM 相当于整个解决方案的中枢，管理整个 vSphere 域中的复制，并实时记录应用程序和数据的变化。 Virtual Replication Appliance ——虚拟复制设备(VRA) –VRA 是自动部署到物理主机上的软件模块。VRA 对用户选定的虚拟机，进行持续数据复制，通过 WAN 网络，压缩并发送数据到远程站点。因为 VRA 直接安装于虚拟化架构中，以独立的 VM 存在， VRA 可高效处理 IO 流向。当虚拟机有数据写入到虚拟磁盘时，写入命令被捕捉，克隆并发送到远程站点。VRA 的处理效率、精确性和响应快速，均优于其他方法。

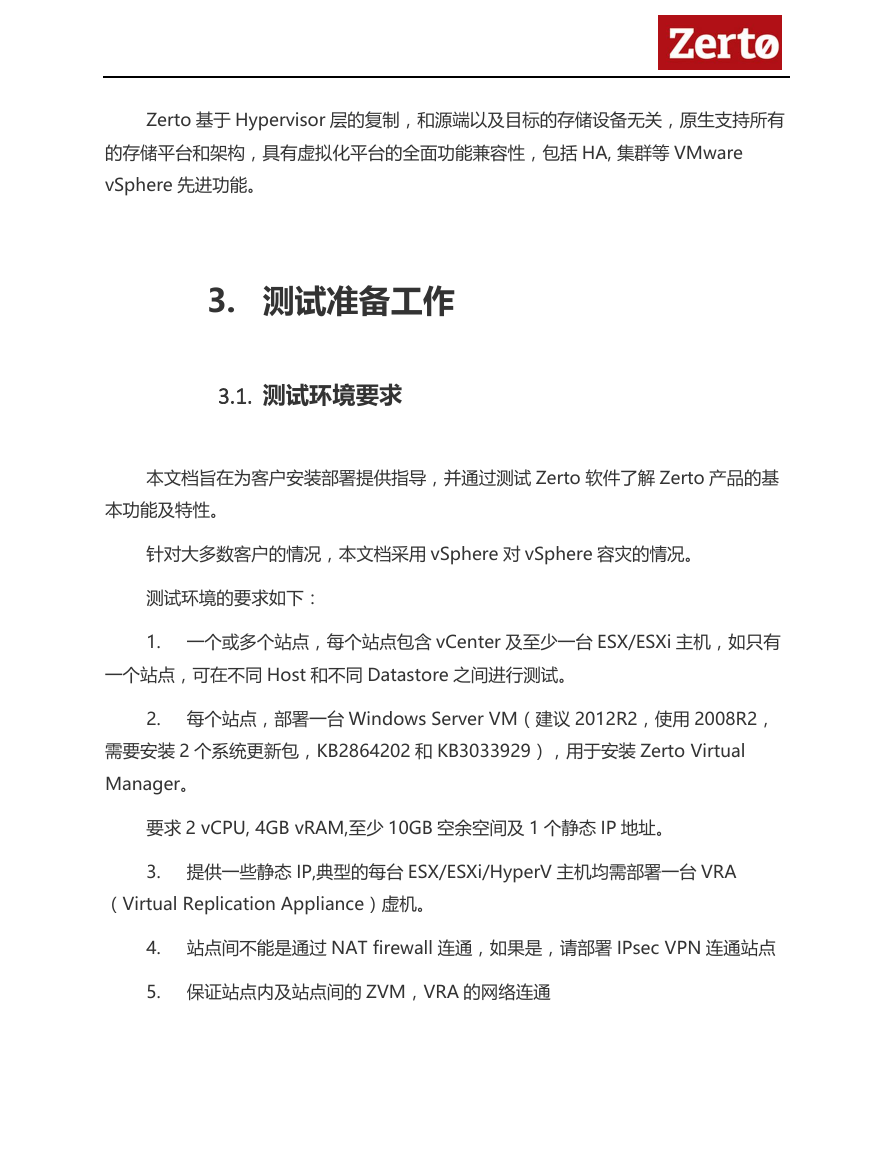

Zerto 基于 Hypervisor 层的复制，和源端以及目标的存储设备无关，原生支持所有的存储平台和架构，具有虚拟化平台的全面功能兼容性，包括 HA, 集群等 VMware vSphere 先进功能。 3. 测试准备工作 3.1. 测试环境要求本文档旨在为客户安装部署提供指导，并通过测试 Zerto 软件了解 Zerto 产品的基本功能及特性。针对大多数客户的情况，本文档采用 vSphere 对 vSphere 容灾的情况。测试环境的要求如下： 1. 一个或多个站点，每个站点包含 vCenter 及至少一台 ESX/ESXi 主机，如只有一个站点，可在不同 Host 和不同 Datastore 之间进行测试。 2. 每个站点，部署一台 Windows Server VM（建议 2012R2，使用 2008R2，需要安装 2 个系统更新包，KB2864202 和 KB3033929），用于安装 Zerto Virtual Manager。要求 2 vCPU, 4GB vRAM,至少 10GB 空余空间及 1 个静态 IP 地址。 3. 提供一些静态 IP,典型的每台 ESX/ESXi/HyperV 主机均需部署一台 VRA （Virtual Replication Appliance）虚机。 4. 站点间不能是通过 NAT firewall 连通，如果是，请部署 IPsec VPN 连通站点 5. 保证站点内及站点间的 ZVM，VRA 的网络连通

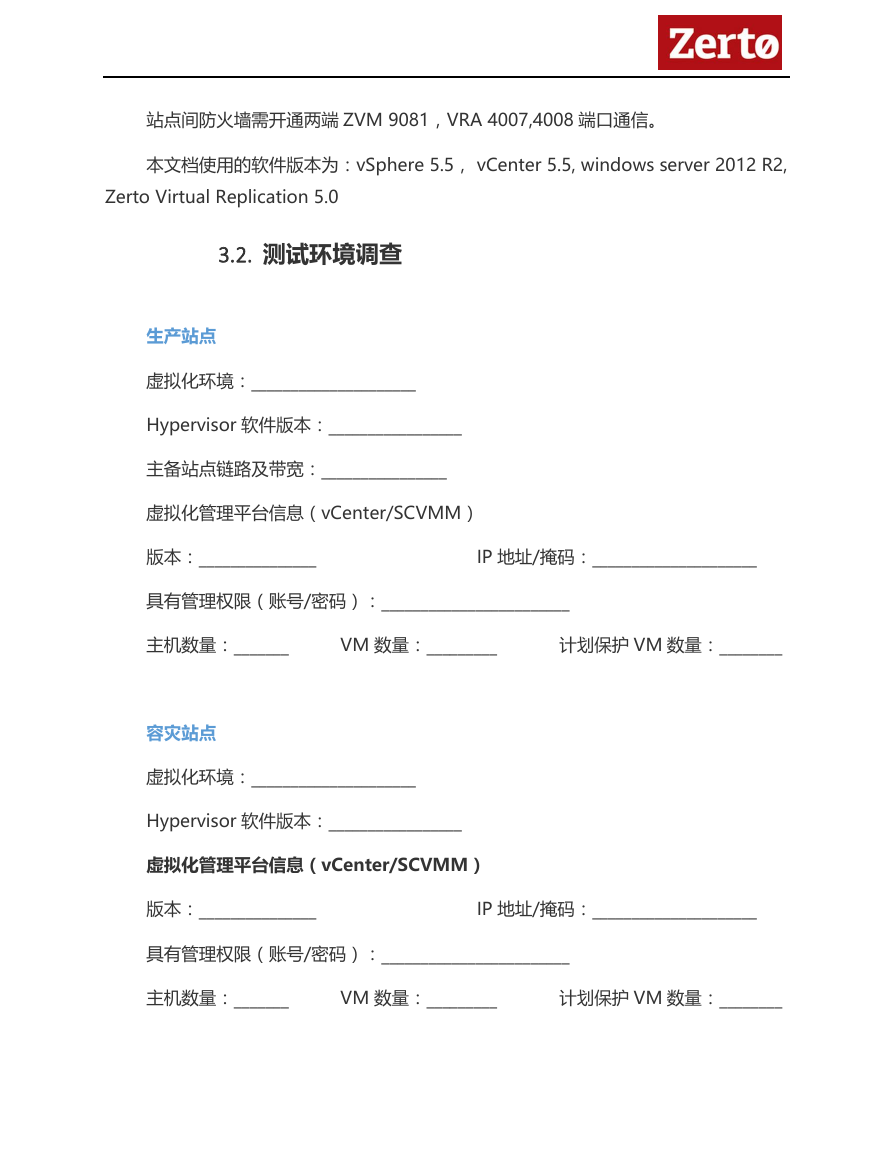

站点间防火墙需开通两端 ZVM 9081，VRA 4007,4008 端口通信。本文档使用的软件版本为：vSphere 5.5， vCenter 5.5, windows server 2012 R2, Zerto Virtual Replication 5.0 3.2. 测试环境调查生产站点虚拟化环境：_____________________ Hypervisor 软件版本：_________________ 主备站点链路及带宽：________________ 虚拟化管理平台信息（vCenter/SCVMM）版本：_______________ IP 地址/掩码：_____________________ 具有管理权限（账号/密码）：________________________ 主机数量：_______ VM 数量：_________ 计划保护 VM 数量：________ 容灾站点虚拟化环境：_____________________ Hypervisor 软件版本：_________________ 虚拟化管理平台信息（vCenter/SCVMM）版本：_______________ IP 地址/掩码：_____________________ 具有管理权限（账号/密码）：________________________ 主机数量：_______ VM 数量：_________ 计划保护 VM 数量：________

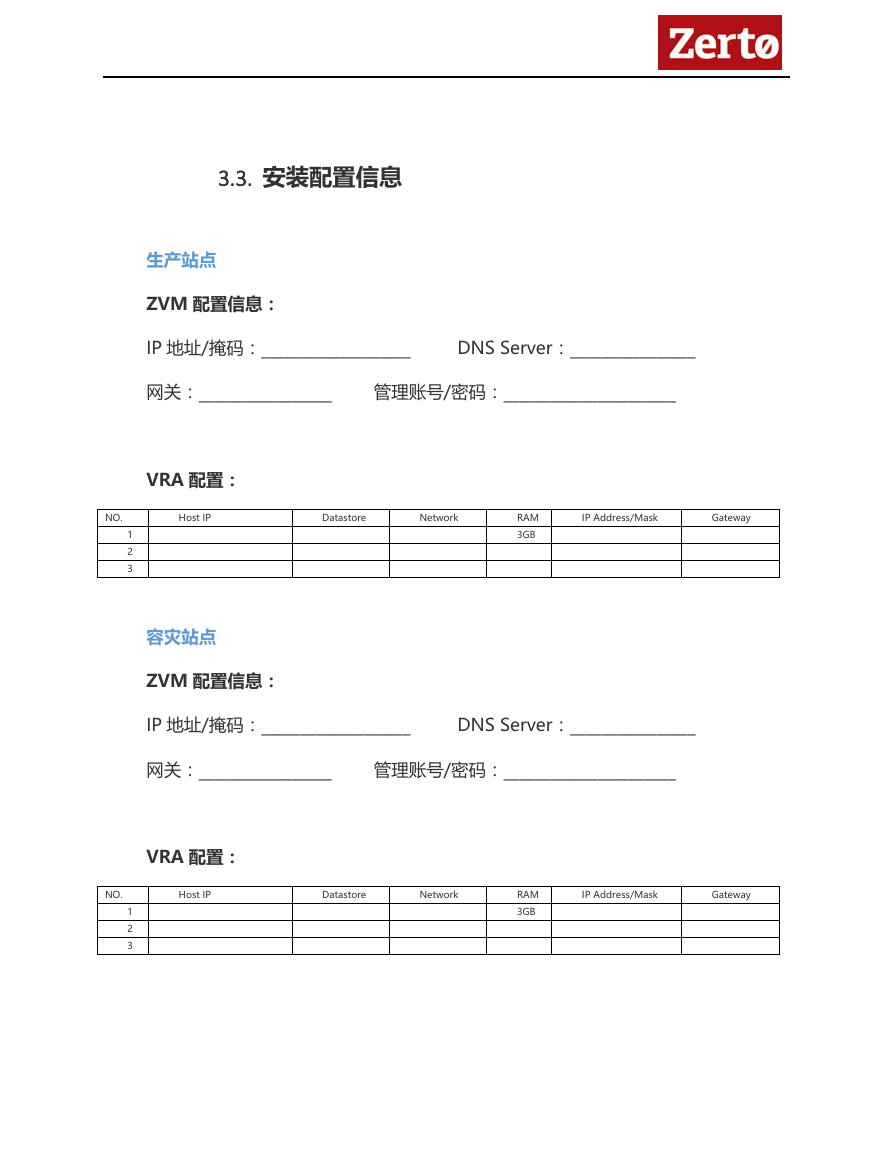

3.3. 安装配置信息生产站点 ZVM 配置信息： IP 地址/掩码：___________________ DNS Server：________________ 网关：_________________ 管理账号/密码：______________________ VRA 配置： NO. Host IP Datastore Network 1 2 3 容灾站点 ZVM 配置信息： RAM 3GB IP Address/Mask Gateway IP 地址/掩码：___________________ DNS Server：________________ 网关：_________________ 管理账号/密码：______________________ VRA 配置： NO. Host IP Datastore Network 1 2 3 RAM 3GB IP Address/Mask Gateway

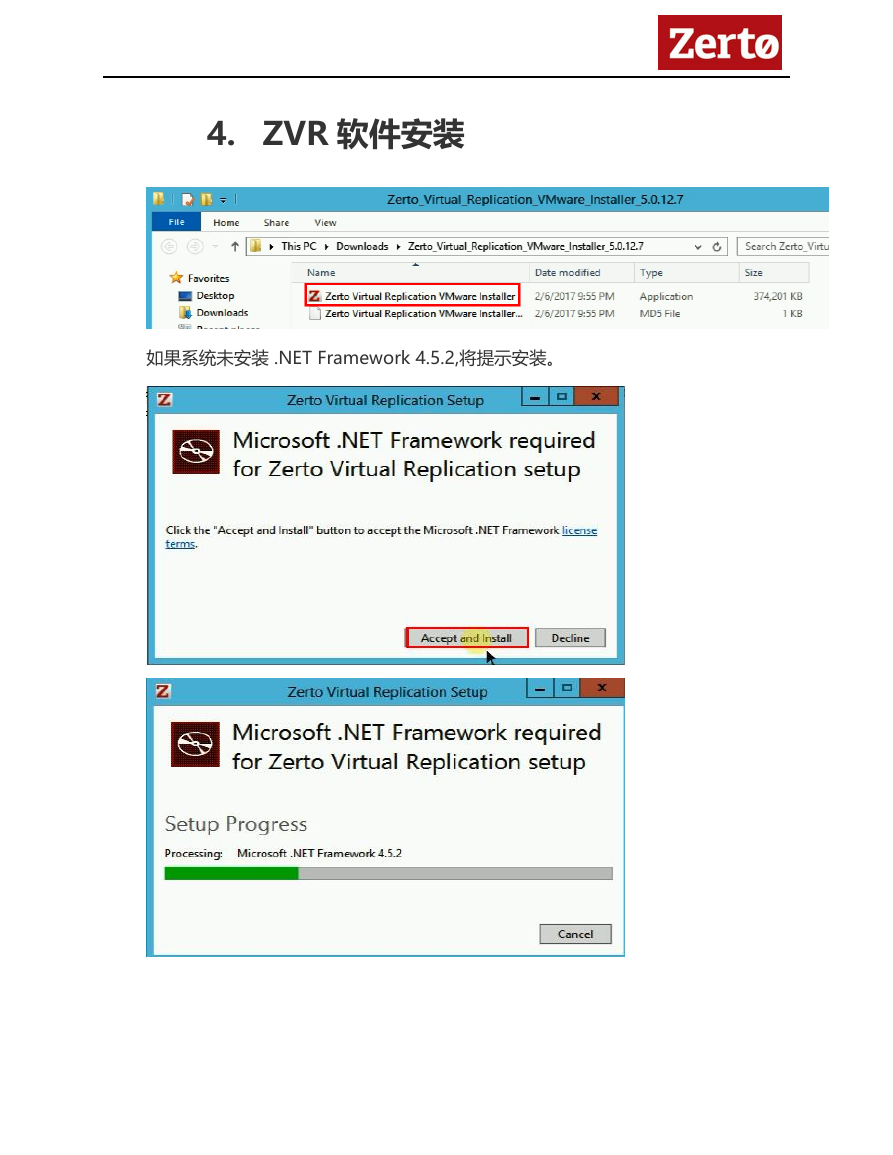

4. ZVR 软件安装如果系统未安装 .NET Framework 4.5.2,将提示安装。
