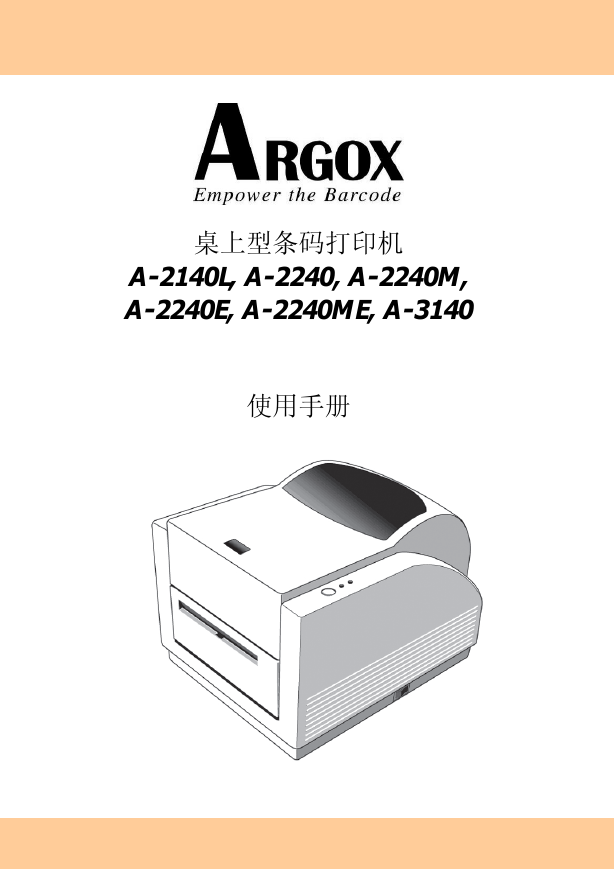

桌上型条码打印机 A-2140L, A-2240, A-2240M, A-2240E, A-2240ME, A-3140 使用手册

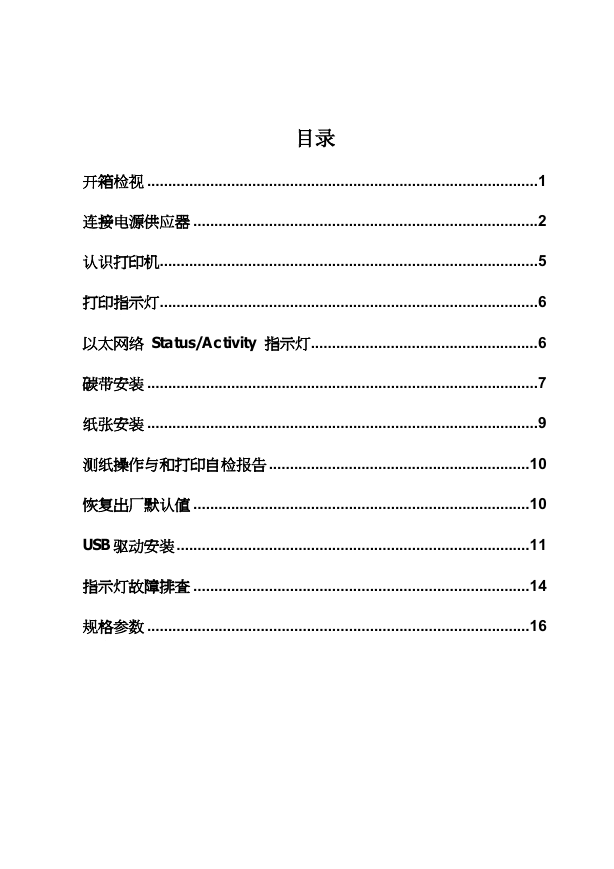

目录开箱检视 ............................................................................................. 1 连接电源供应器 .................................................................................. 2 认识打印机 .......................................................................................... 5 打印指示灯 .......................................................................................... 6 以太网络 Status/Activity 指示灯 ...................................................... 6 碳带安装 ............................................................................................. 7 纸张安装 ............................................................................................. 9 测纸操作与和打印自检报告 .............................................................. 10 恢复出厂默认值 ................................................................................ 10 USB 驱动安装 .................................................................................... 11 指示灯故障排查 ................................................................................ 14 规格参数 ........................................................................................... 16

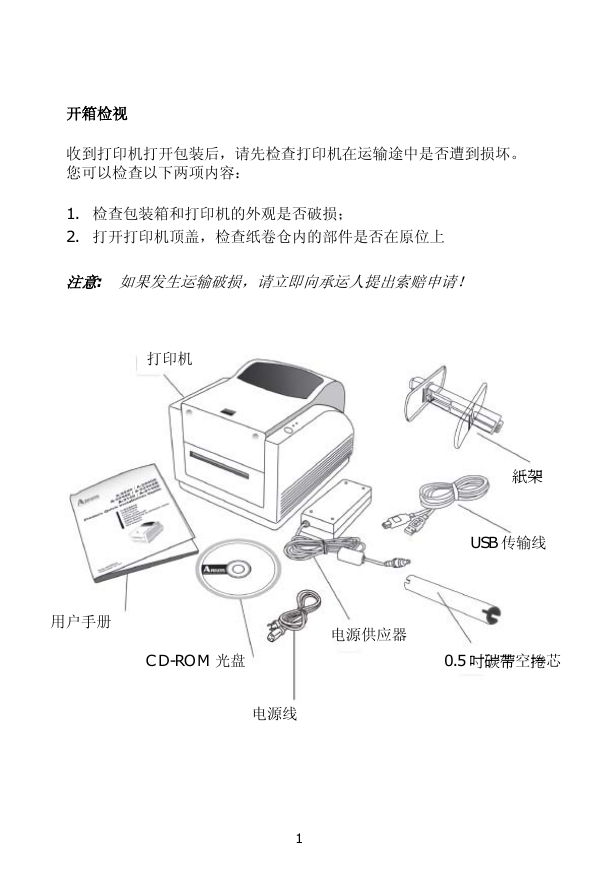

开箱检视收到打印机打开包装后，请先检查打印机在运输途中是否遭到损坏。您可以检查以下两项内容： 1. 检查包装箱和打印机的外观是否破损； 2. 打开打印机顶盖，检查纸卷仓内的部件是否在原位上注意: 如果发生运输破损，请立即向承运人提出索赔申请！打印机紙架 USB 传输线用户手册 CD-ROM 光盘电源线电源供应器 0.5 吋碳帶空捲芯 1

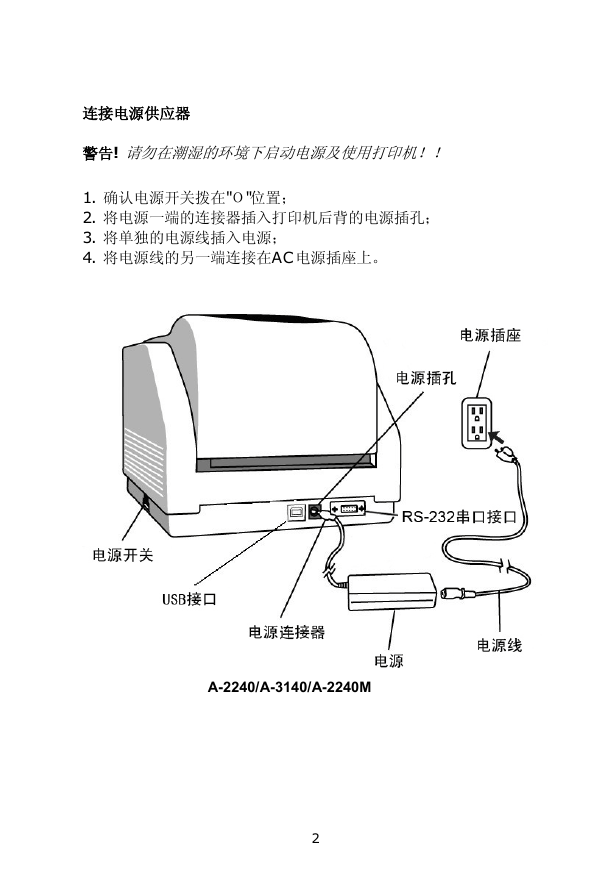

连接电源供应器警告! 请勿在潮湿的环境下启动电源及使用打印机！！ 1. 确认电源开关拨在"Ｏ"位置； 2. 将电源一端的连接器插入打印机后背的电源插孔； 3. 将单独的电源线插入电源； 4. 将电源线的另一端连接在AC电源插座上。 A-2240/A-3140/A-2240M 2

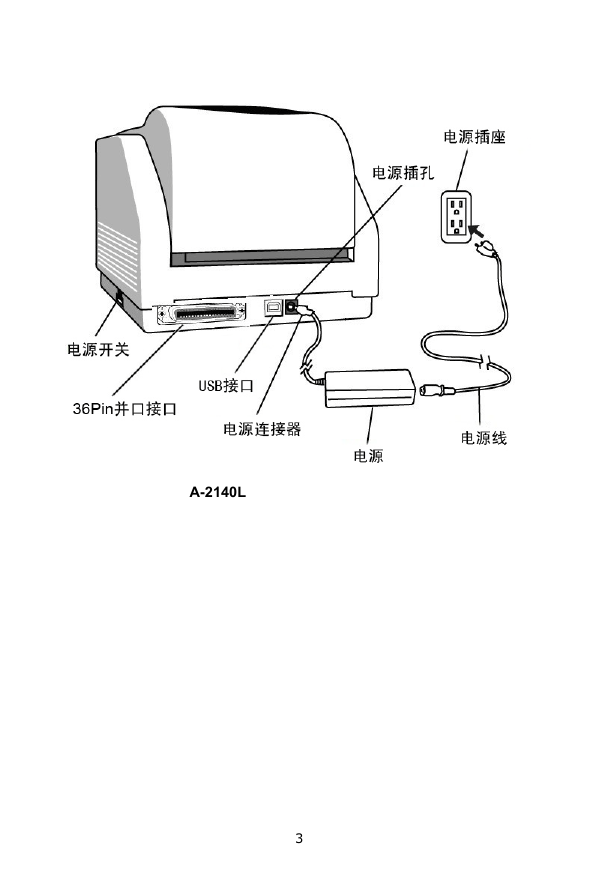

A-2140L 3

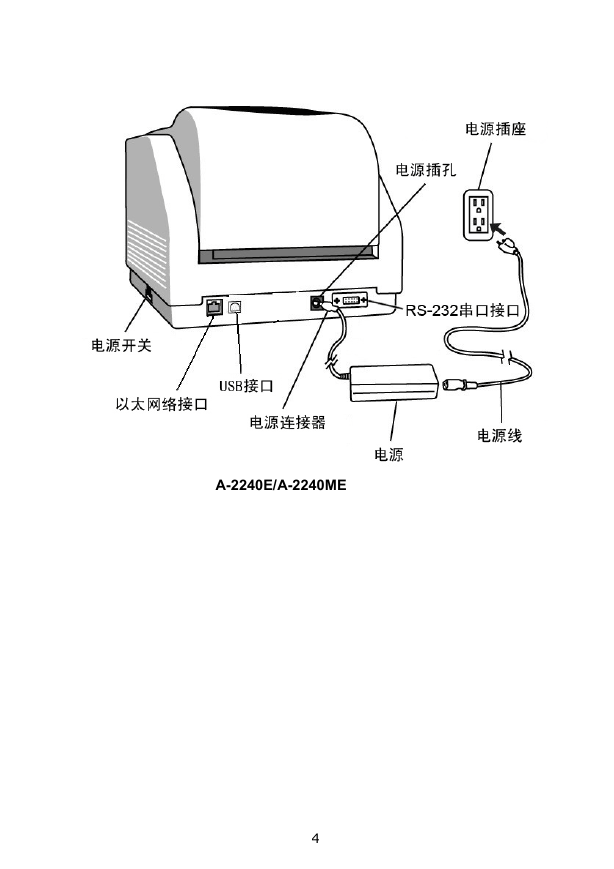

A-2240E/A-2240ME 4

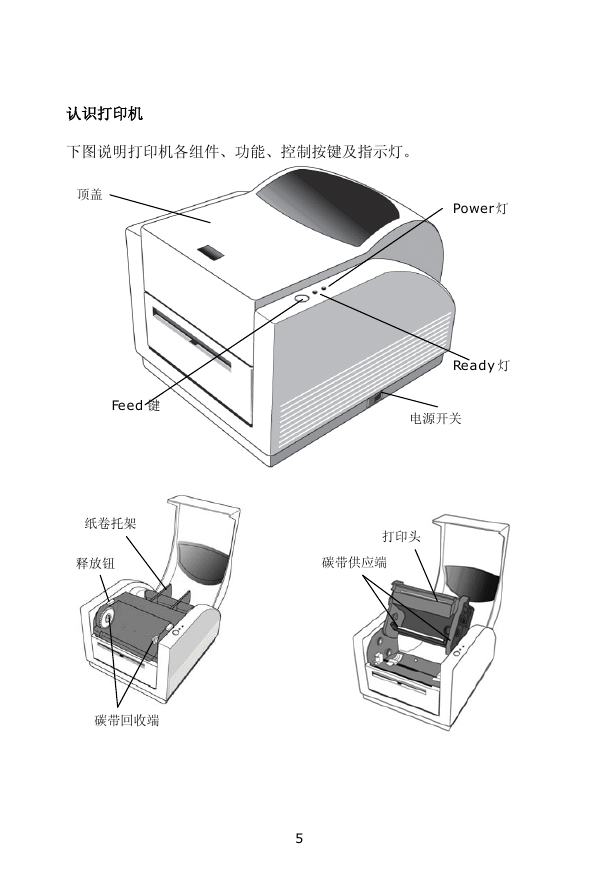

认识打印机下图说明打印机各组件、功能、控制按键及指示灯。顶盖 Power 灯 Feed 键纸卷托架释放钮 Ready 灯电源开关打印头碳带供应端碳带回收端 5

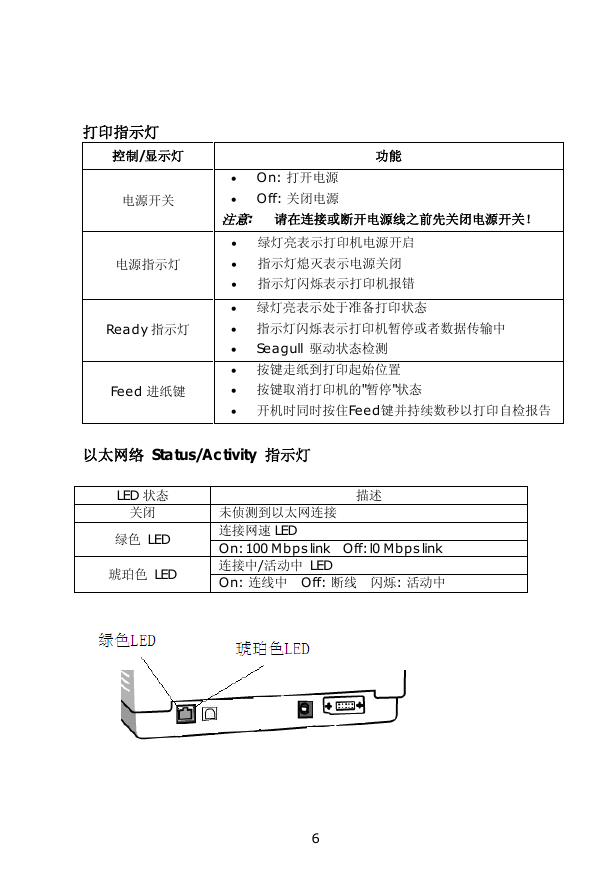

打印指示灯控制/显示灯电源开关电源指示灯 Ready 指示灯 Feed 进纸键功能 • On: 打开电源 • Off: 关闭电源注意: 请在连接或断开电源线之前先关闭电源开关！ • 绿灯亮表示打印机电源开启 • 指示灯熄灭表示电源关闭 • 指示灯闪烁表示打印机报错 • 绿灯亮表示处于准备打印状态 • 指示灯闪烁表示打印机暂停或者数据传输中 • • 按键走纸到打印起始位置 • 按键取消打印机的"暂停"状态 • 开机时同时按住Feed键并持续数秒以打印自检报告 Seagull 驱动状态检测以太网络 Status/Activity 指示灯 LED 状态关闭绿色 LED 琥珀色 LED 描述未侦测到以太网连接连接网速 LED On: 100 Mbps link Off: l0 Mbps link 连接中/活动中 LED On: 连线中 Off: 断线闪烁: 活动中 6
