2017 年广东暨南大学数字电子技术考研真题招生专业与代码：光学工程（080300）研究方向：考试科目名称：（820）数字电子技术考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。一、单项选择题（共 10 小题，每小题 3 分，共 30 分） 1. 4 位倒 T 型电阻网络 DAC 的电阻网络的电阻取值有（）种。 A. 1 B. 2 C. 4 D. 8 2．当逻辑函数有 n 个变量时，共有（）个变量取值组合？ A. n B. 2n C. n2 D. 2n 3．欲使 D 触发器按工作，应使输入 D=（）。 A.0 B.1 C.Q D. 4. TTL 电路在正逻辑系统中，以下各种输入中（）相当于输入逻辑“0”。 A.悬空 B.通过电阻 2.7kΩ接电源 C.通过电阻 2.7kΩ接地 D.通过电阻 510Ω接地 5．欲设计 0，1，2，3，4，5，6，7 这几个数的计数器，如果设计合理，采用同步二进制计数器，最少应使用（）个触发器。 A.2 B.3 C.4 D.8 6. 同步时序电路和异步时序电路比较，其差异在于后者（）。 A. 没有触发器 C. 没有稳定状态 B. 没有统一的时钟脉冲控制 D. 输出只与内部状态有关 7．十进制数 25 用 8421BCD 码表示为（）。

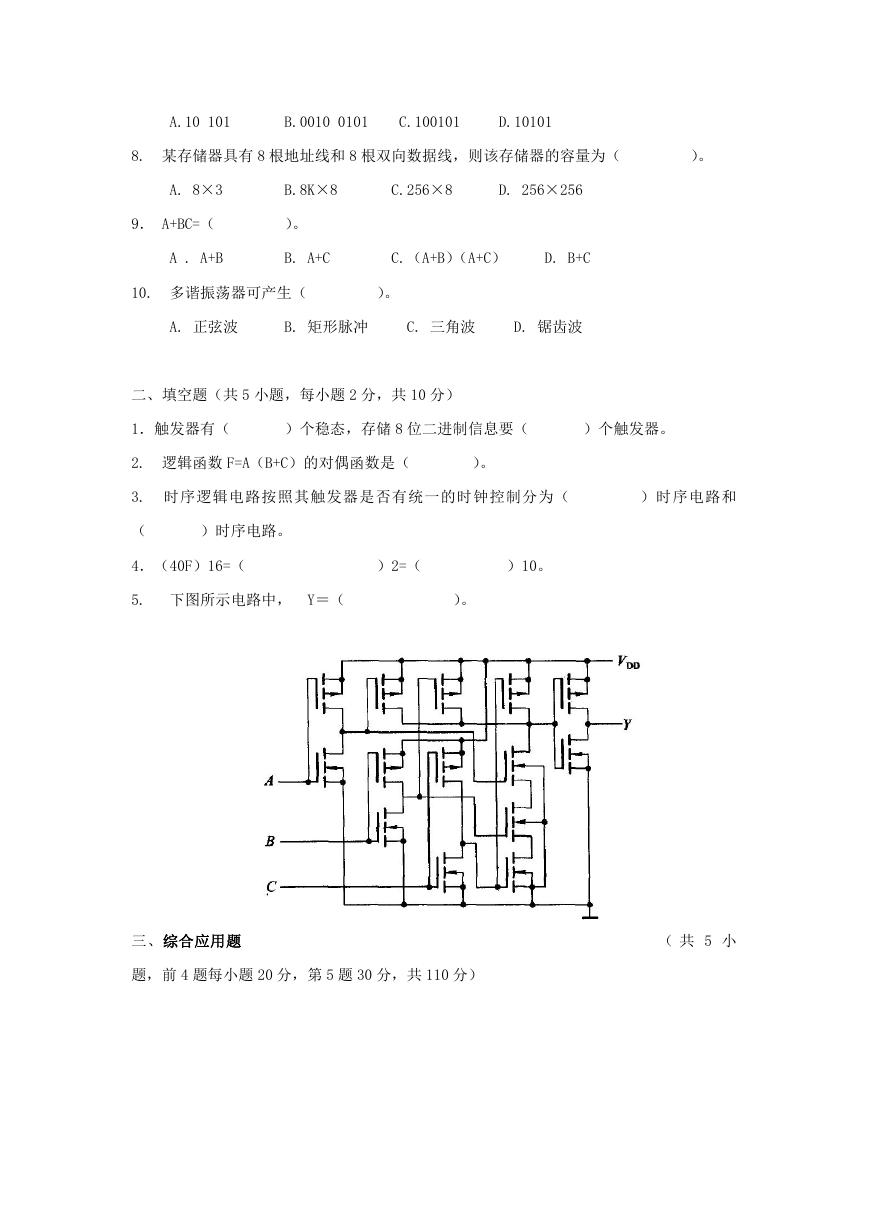

A.10 101 B.0010 0101 C.100101 D.10101 8. 某存储器具有 8 根地址线和 8 根双向数据线，则该存储器的容量为（）。 A. 8×3 B.8K×8 C.256×8 D. 256×256 9． A+BC=（）。 A . A+B B. A+C C.（A+B）（A+C） D. B+C 10. 多谐振荡器可产生（）。 A. 正弦波 B. 矩形脉冲 C. 三角波 D. 锯齿波二、填空题（共 5 小题，每小题 2 分，共 10 分） 1．触发器有（）个稳态，存储 8 位二进制信息要（）个触发器。 2. 逻辑函数 F=A（B+C）的对偶函数是（）。 3. 时序逻辑电路按照其触发器是否有统一的时钟控制分为（）时序电路和（）时序电路。 4．（40F）16=（）2=（）10。 5. 下图所示电路中， Y＝（）。三、综合应用题（共 5 小题，前 4 题每小题 20 分，第 5 题 30 分，共 110 分）

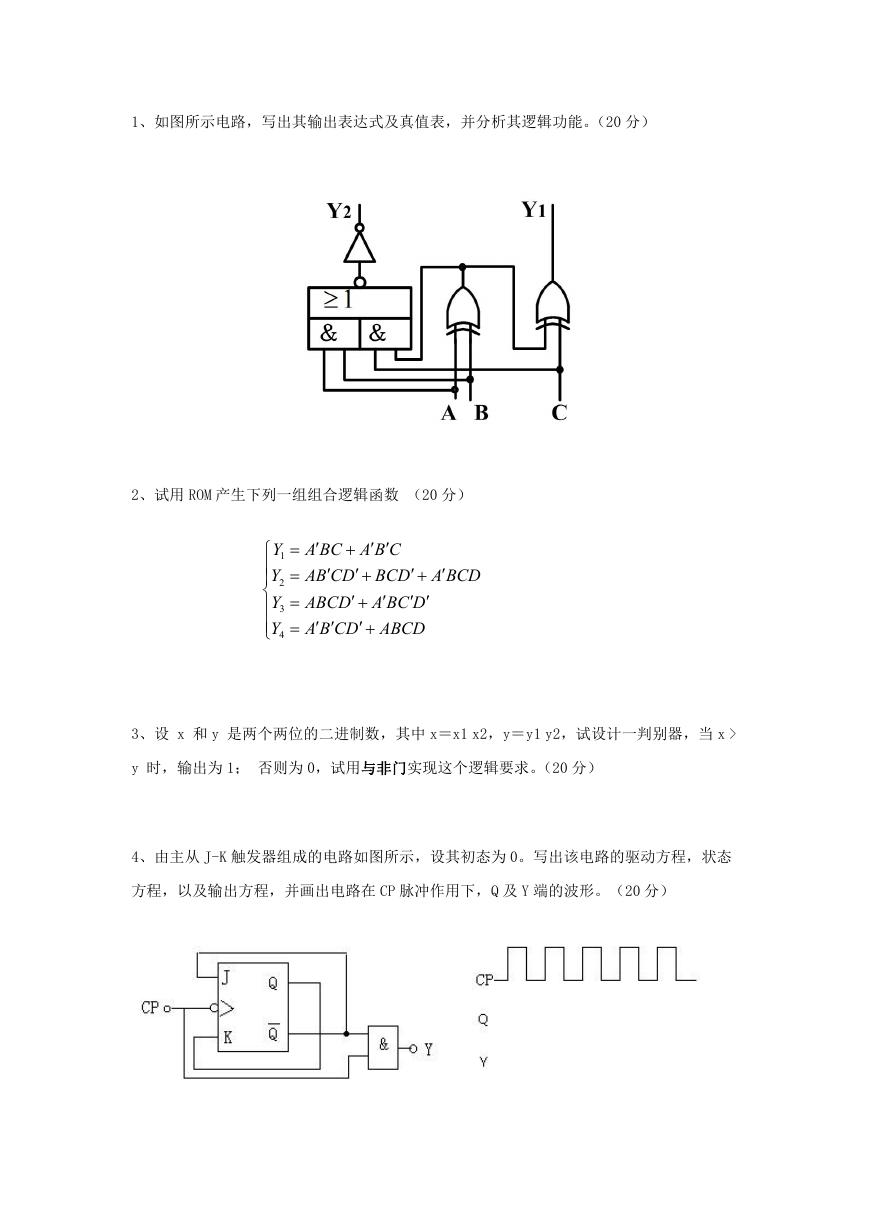

1、如图所示电路，写出其输出表达式及真值表，并分析其逻辑功能。（20 分） 2、试用 ROM 产生下列一组组合逻辑函数（20 分） Y  1  Y  2  Y  3  Y  4       CBA BCA    DCBA ADBC   DCBADABC  DCBA ABCD  BCD  3、设 x 和 y 是两个两位的二进制数，其中 x＝x1 x2，y＝y1 y2，试设计一判别器，当 x > y 时，输出为 1；否则为 0，试用与非门实现这个逻辑要求。（20 分） 4、由主从 J-K 触发器组成的电路如图所示，设其初态为 0。写出该电路的驱动方程，状态方程，以及输出方程，并画出电路在 CP 脉冲作用下，Q 及 Y 端的波形。（20 分）

5、74LS161 是同步 4 位二进制加法计数器，其逻辑功能表如下，试利用两片 74LS161 构成 32 进制加法计数器，并画出其状态转换表。（30 分） 74LS161 逻辑功能表 CR LD EP ET CLK Q3 Q2 Q1 Q0 0 1 1 1 1 × 0 1 1 1 × × 0 × 1 × × × 0 1 × 0 0 0 0 × × D3 D2 D1 D0 Q3 Q2 Q1 Q0 Q3 Q2 Q1 Q0 （C=0）加法计数（1）（2）
