    -专业提供 SPC 软件解决方案 咨询热线：020-85530201 SPC 控制图的应用案例及分析方法
    -专业提供 SPC 软件解决方案 咨询热线：020-85530201 控制图 控制图又叫管理图。它是用来区分由异常原因引起的波动、或是由过程固有的随 机原因引起的偶然波动的一种工具。控制图建立在数理统计学的基础上，它利用 有效数据建立控制界限。控制界限一般分为上控制限（UCL）和下控制限（LCL）。 SPC 控制图的应用案例 某公司新安装一台装填机。该机器每次可将 5000g 的产品装入固定容器。规范要 求为： 使用控制图的步骤如下： 1. 将多装量（g）看成应当加以研究并由控制图加以控制的重要质量特征。 2. 由于要控制的多装量是计量特性值，因此选用 x － R 控制图。 3. 以 5 个连续装填的容器为一个样本（n＝5），每隔 1h 抽取一个样本。 4. 收集 25 个样本数据（k＝5），并按观测顺序将其记录与表中（见多装量（g） 和样本统计量）。 5. 计算每个样本的统计量 x （5 个观测值的平均值）和 R（5 个观测值的极差） （见多装量（g）和样本统计量） 。

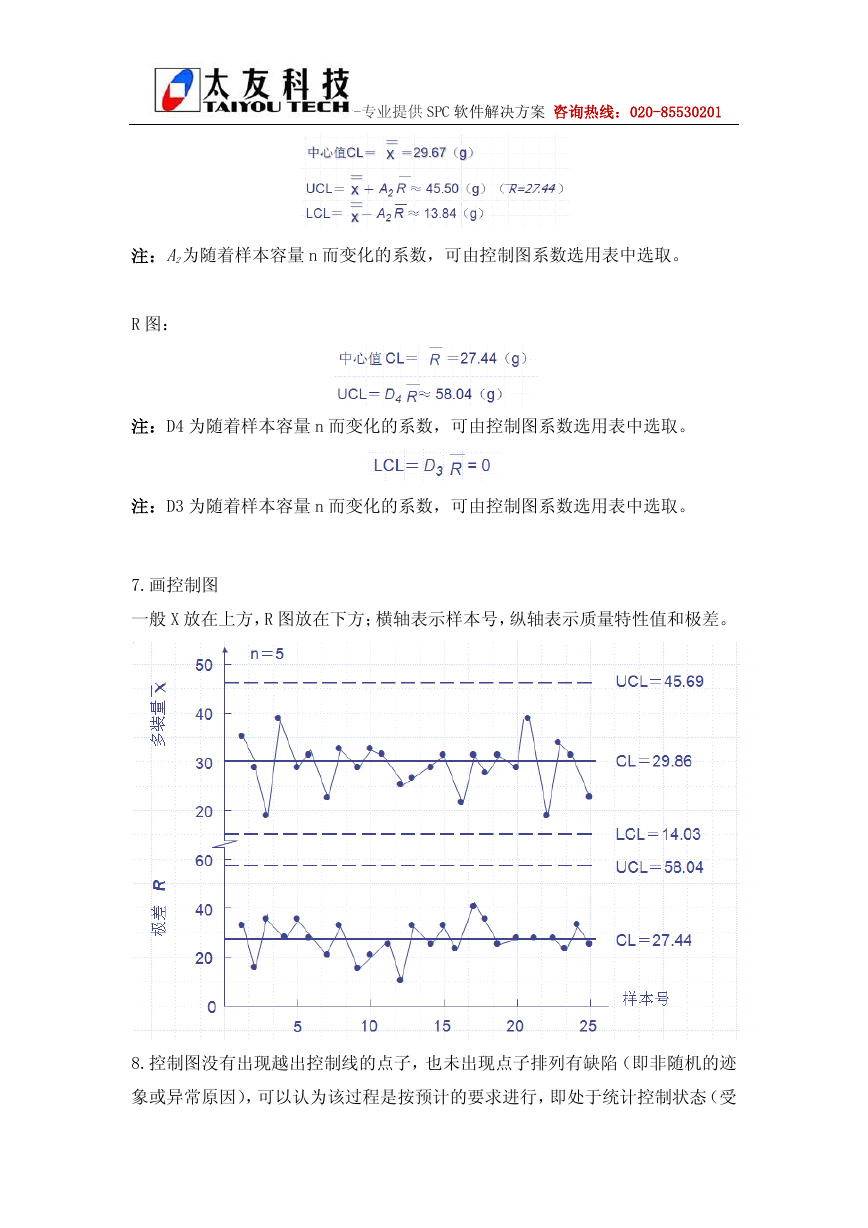

    -专业提供 SPC 软件解决方案 咨询热线：020-85530201 6.计算各统计量的控制界限（UCL、LCL）。 1) 计算各样本平均值（ x）和各样本极差的平均值（ R ）。 2) 计算统计量的中心值和控制界限。 x 图：
    -专业提供 SPC 软件解决方案 咨询热线：020-85530201 注：A2为随着样本容量 n 而变化的系数，可由控制图系数选用表中选取。 R 图： 注：D4 为随着样本容量 n 而变化的系数，可由控制图系数选用表中选取。 注：D3 为随着样本容量 n 而变化的系数，可由控制图系数选用表中选取。 7.画控制图 一般 X 放在上方，R 图放在下方；横轴表示样本号，纵轴表示质量特性值和极差。 8.控制图没有出现越出控制线的点子，也未出现点子排列有缺陷（即非随机的迹 象或异常原因），可以认为该过程是按预计的要求进行，即处于统计控制状态（受

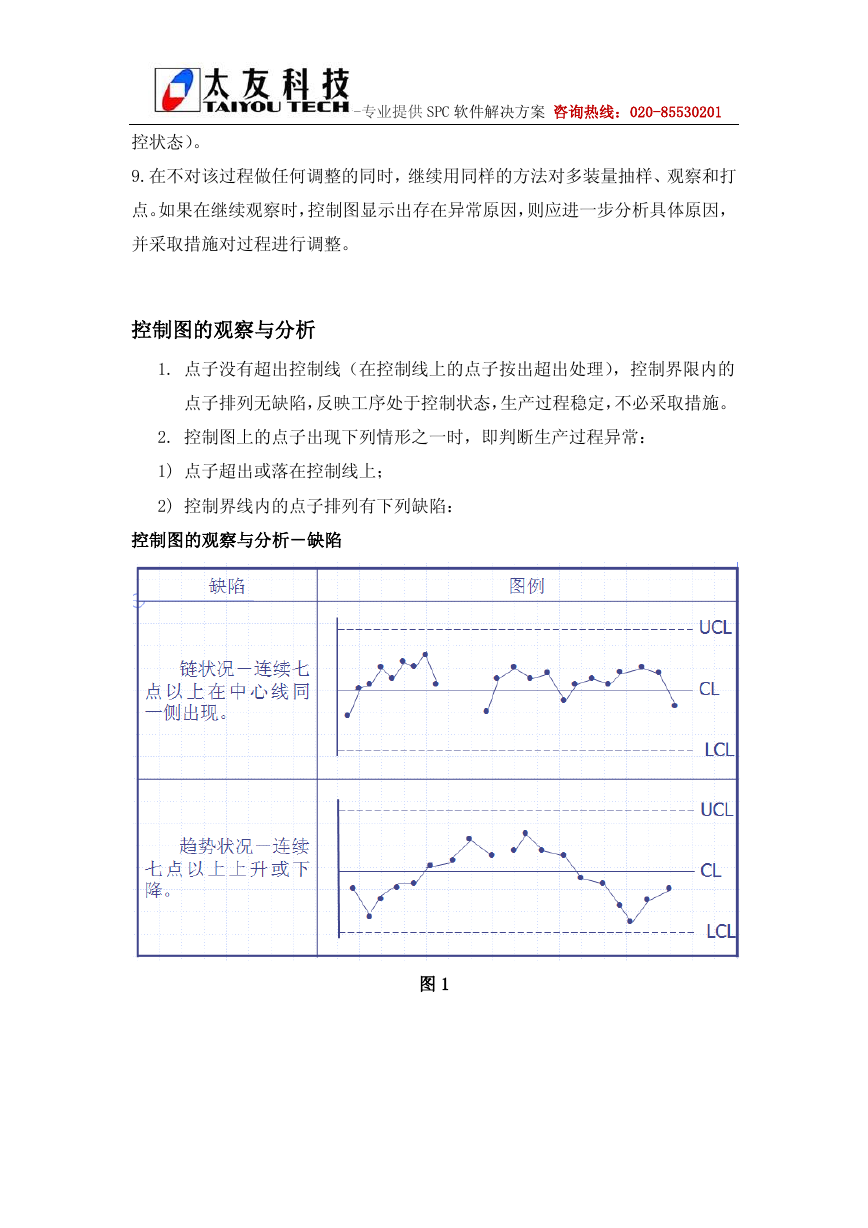

    -专业提供 SPC 软件解决方案 咨询热线：020-85530201 控状态）。 9.在不对该过程做任何调整的同时，继续用同样的方法对多装量抽样、观察和打 点。如果在继续观察时，控制图显示出存在异常原因，则应进一步分析具体原因， 并采取措施对过程进行调整。 控制图的观察与分析 1. 点子没有超出控制线（在控制线上的点子按出超出处理），控制界限内的 点子排列无缺陷，反映工序处于控制状态，生产过程稳定，不必采取措施。 2. 控制图上的点子出现下列情形之一时，即判断生产过程异常： 1) 点子超出或落在控制线上； 2) 控制界线内的点子排列有下列缺陷： 控制图的观察与分析－缺陷 图 1

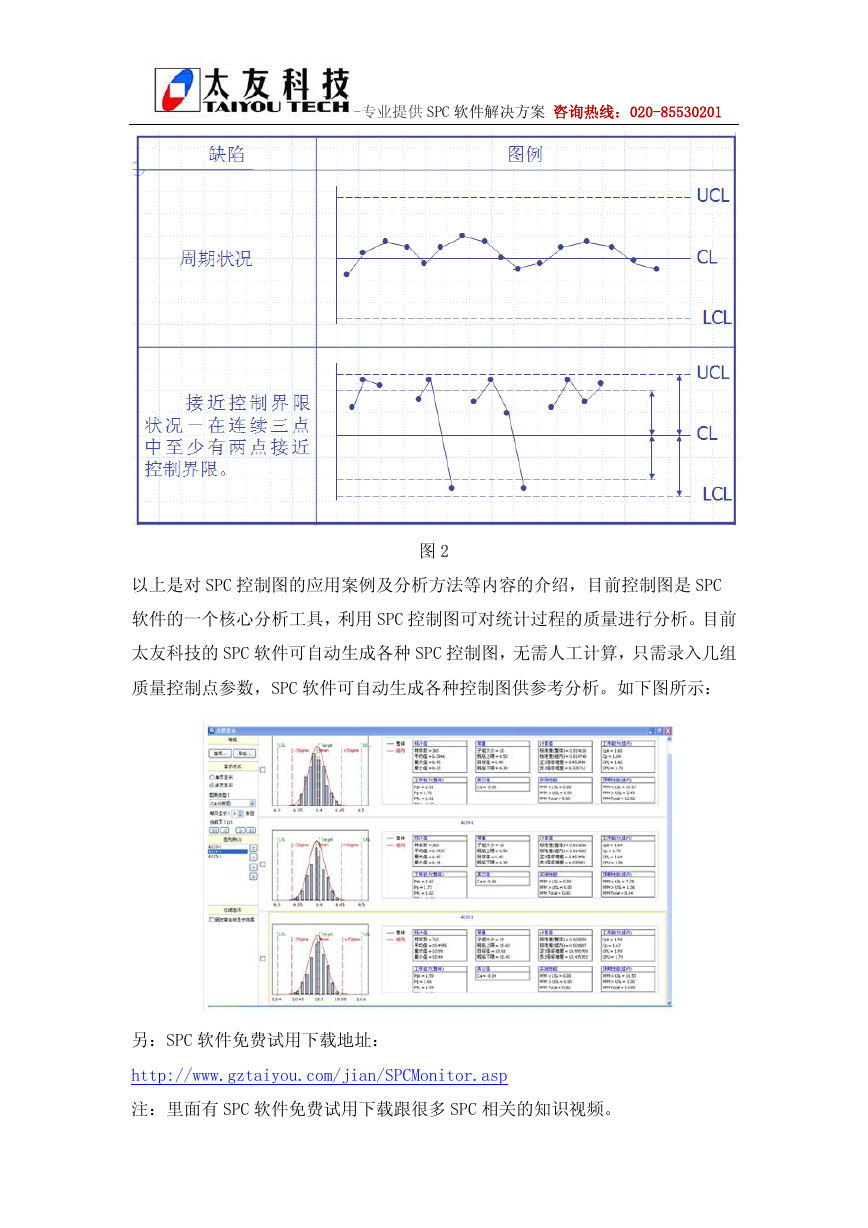

    -专业提供 SPC 软件解决方案 咨询热线：020-85530201 图 2 以上是对 SPC 控制图的应用案例及分析方法等内容的介绍，目前控制图是 SPC 软件的一个核心分析工具，利用 SPC 控制图可对统计过程的质量进行分析。目前 太友科技的 SPC 软件可自动生成各种 SPC 控制图，无需人工计算，只需录入几组 质量控制点参数，SPC 软件可自动生成各种控制图供参考分析。如下图所示： 另：SPC 软件免费试用下载地址： http://www.gztaiyou.com/jian/SPCMonitor.asp 注：里面有 SPC 软件免费试用下载跟很多 SPC 相关的知识视频。
