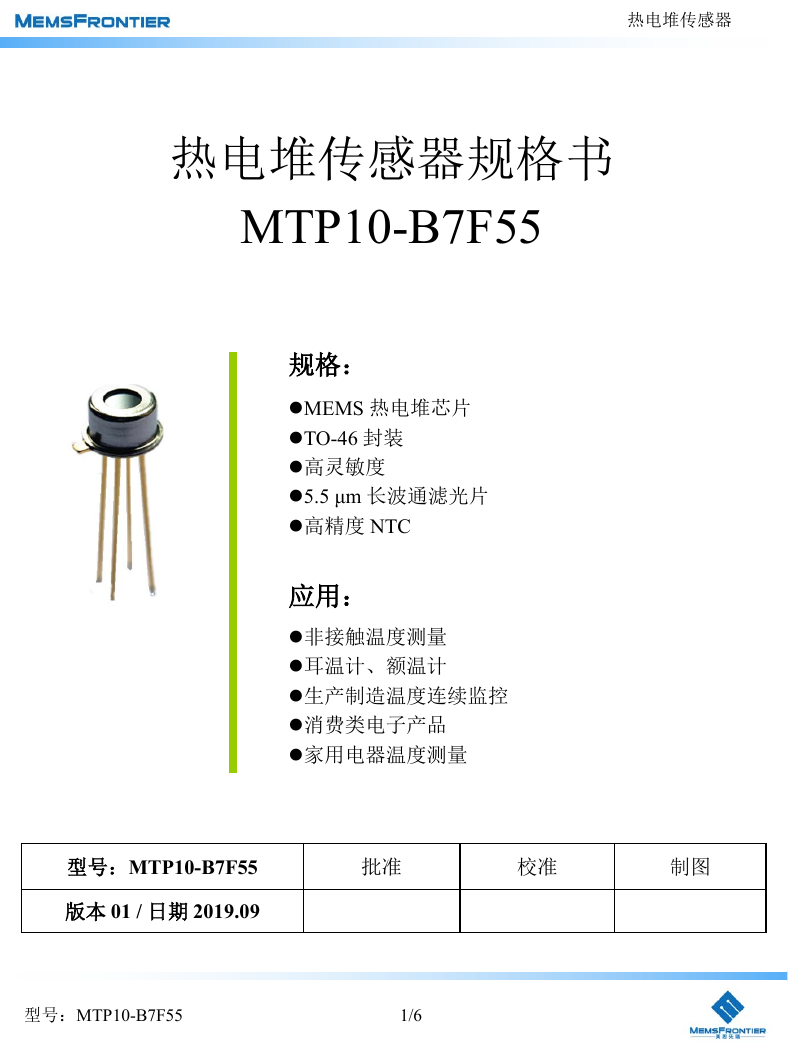

热电堆传感器热电堆传感器规格书 MTP10-B7F55 规格： MEMS 热电堆芯片 TO-46 封装 高灵敏度 5.5 μm 长波通滤光片 高精度 NTC 应用： 非接触温度测量 耳温计、额温计 生产制造温度连续监控 消费类电子产品 家用电器温度测量型号：MTP10-B7F55 版本 01 / 日期 2019.09 批准校准制图型号：MTP10-B7F55 1/6

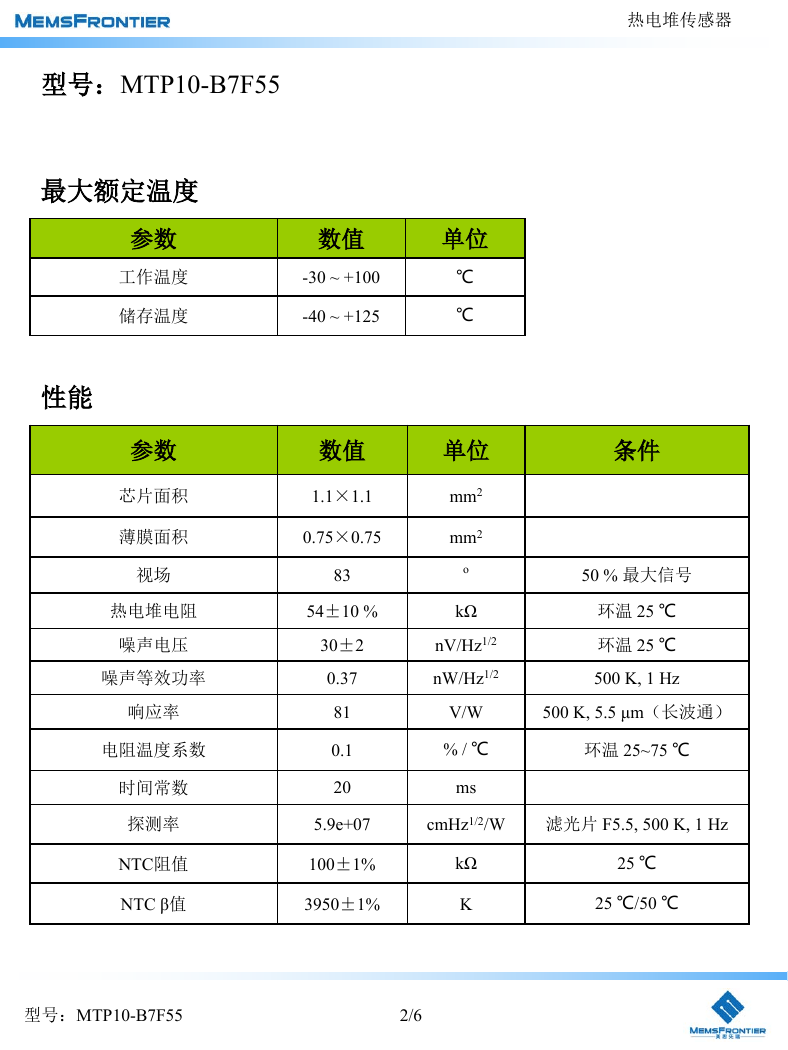

热电堆传感器型号：MTP10-B7F55 最大额定温度参数工作温度储存温度数值单位 -30 ~ +100 -40 ~ +125 ℃ ℃ 性能参数芯片面积薄膜面积视场热电堆电阻噪声电压噪声等效功率响应率电阻温度系数时间常数探测率 NTC阻值 NTC β值数值单位条件 1.1×1.1 0.75×0.75 83 54±10 % 30±2 0.37 81 0.1 20 mm2 mm2 o kΩ nV/Hz1/2 nW/Hz1/2 V/W % / ℃ ms 50 % 最大信号环温 25 ℃ 环温 25 ℃ 500 K, 1 Hz 500 K, 5.5 μm（长波通）环温 25~75 ℃ 5.9e+07 cmHz1/2/W 滤光片 F5.5, 500 K, 1 Hz 100±1% 3950±1% kΩ K 25 ℃ 25 ℃/50 ℃ 型号：MTP10-B7F55 2/6

典型性能曲线热电堆传感器 ) V m ( 压电出输堆电热 5 4 3 2 1 0 -1 -2 测量条件： 1. 全视场角度覆盖 2. 环境温度25 ℃ -30 -20 -10 0 10 20 30 40 50 60 70 80 90 100 110 120 130 光学特点参数视角数值 83 物温 (℃) 单位 o 条件 50% 最大信号 ) % 0 0 1 ( 度幅化一归 100.00% 90.00% 80.00% 70.00% 60.00% 50.00% 40.00% 30.00% 20.00% 10.00% 0.00% -90 -80 -70 -60 -50 -40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90 型号：MTP10-B7F55 角度 (°) 3/6

热电堆传感器滤光片规格参数数值单位透过率波长范围平均透过率平均截止率 5.5 ≥ 75 1 μm % % 条件长波通 5.5~14 μm ＜ 5 μm 电气连接引脚定义 1 热电堆 + 2 NTC 3 热电堆 - 4 GND 型号：MTP10-B7F55 4/6

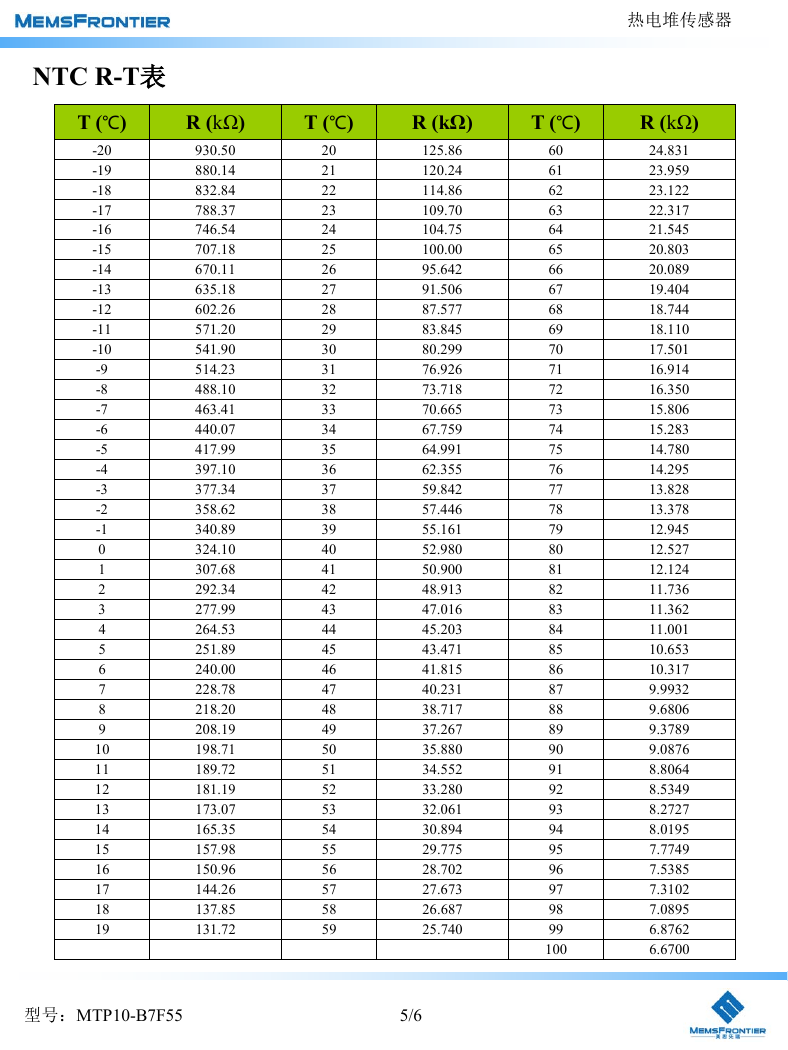

NTC R-T表 T (℃) -20 -19 -18 -17 -16 -15 -14 -13 -12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 R (kΩ) 930.50 880.14 832.84 788.37 746.54 707.18 670.11 635.18 602.26 571.20 541.90 514.23 488.10 463.41 440.07 417.99 397.10 377.34 358.62 340.89 324.10 307.68 292.34 277.99 264.53 251.89 240.00 228.78 218.20 208.19 198.71 189.72 181.19 173.07 165.35 157.98 150.96 144.26 137.85 131.72 T (℃) 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 R (kΩ) 125.86 120.24 114.86 109.70 104.75 100.00 95.642 91.506 87.577 83.845 80.299 76.926 73.718 70.665 67.759 64.991 62.355 59.842 57.446 55.161 52.980 50.900 48.913 47.016 45.203 43.471 41.815 40.231 38.717 37.267 35.880 34.552 33.280 32.061 30.894 29.775 28.702 27.673 26.687 25.740 热电堆传感器 R (kΩ) 24.831 23.959 23.122 22.317 21.545 20.803 20.089 19.404 18.744 18.110 17.501 16.914 16.350 15.806 15.283 14.780 14.295 13.828 13.378 12.945 12.527 12.124 11.736 11.362 11.001 10.653 10.317 9.9932 9.6806 9.3789 9.0876 8.8064 8.5349 8.2727 8.0195 7.7749 7.5385 7.3102 7.0895 6.8762 6.6700 T (℃) 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 型号：MTP10-B7F55 5/6

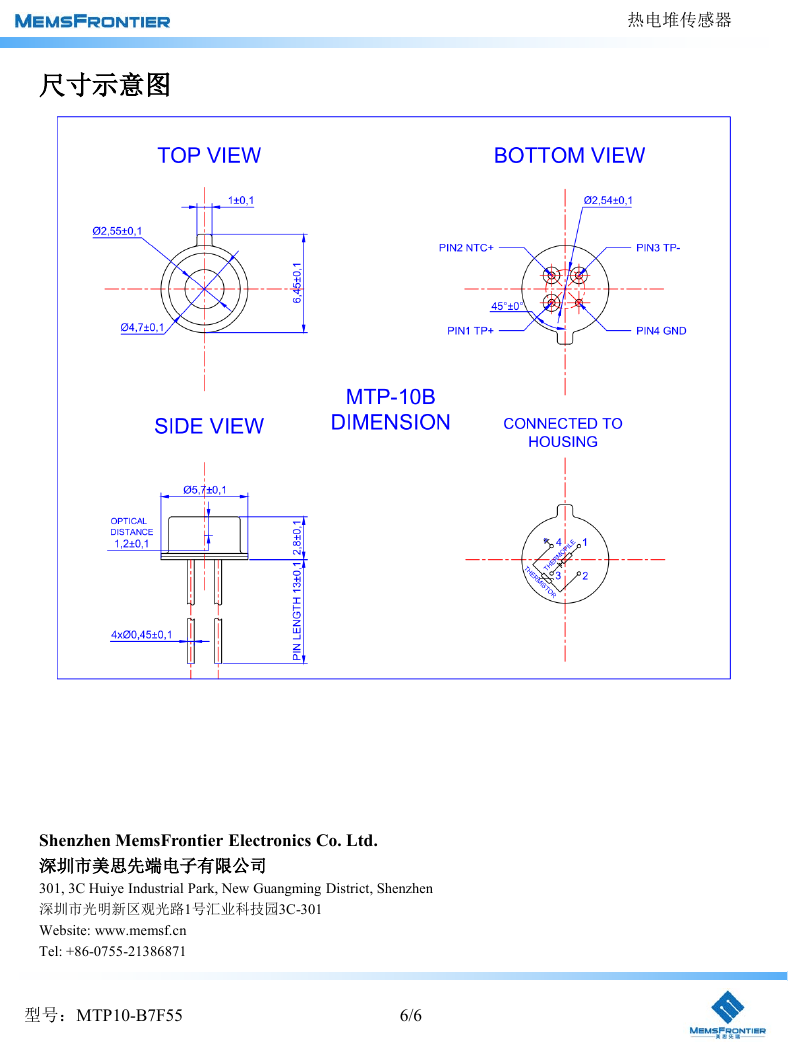

尺寸示意图热电堆传感器 Shenzhen MemsFrontier Electronics Co. Ltd. 深圳市美思先端电子有限公司 301, 3C Huiye Industrial Park, New Guangming District, Shenzhen 深圳市光明新区观光路1号汇业科技园3C-301 Website: www.memsf.cn Tel: +86-0755-21386871 型号：MTP10-B7F55 6/6
