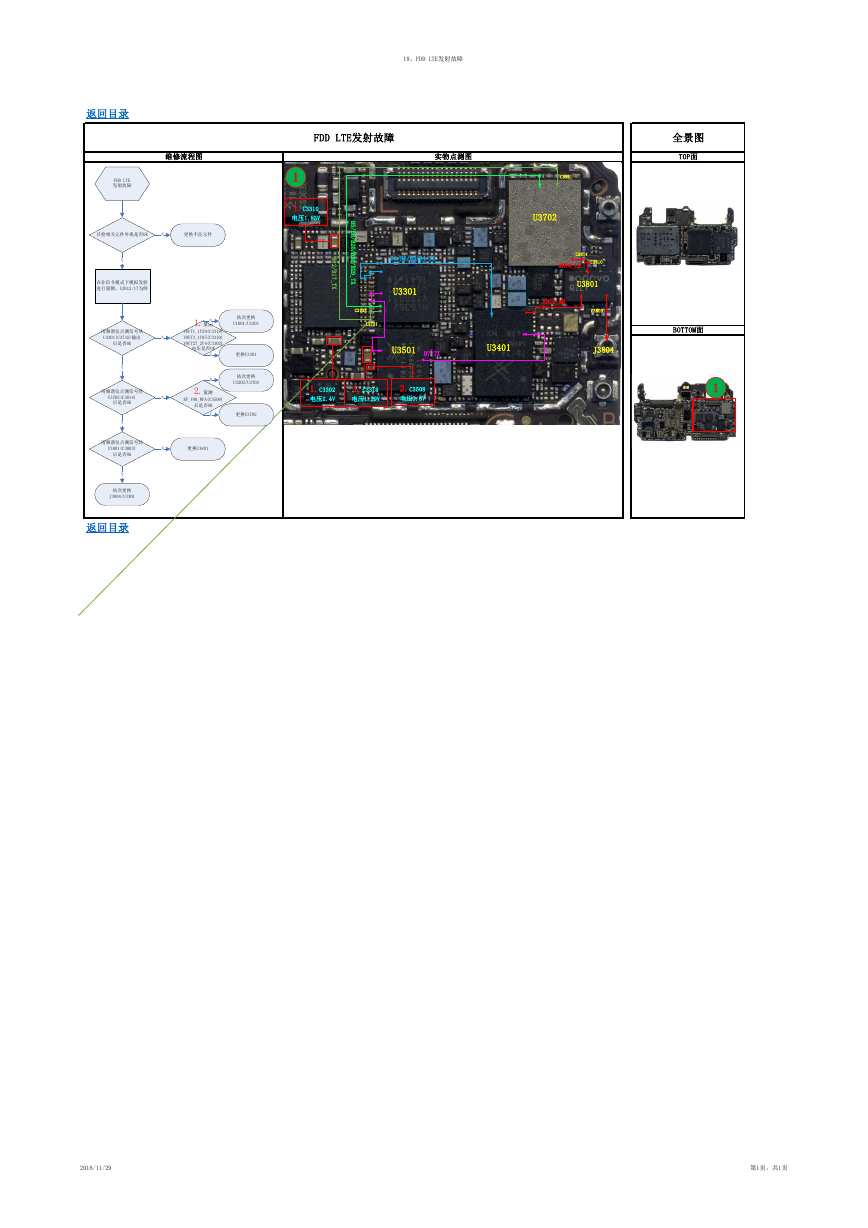

18、FDD LTE发射故障 维修流程图 实物点测图 FDD LTE发射故障 全景图 TOP面 1 1.C3310 电压1.85V B 5 / B 8 / B 2 0 / B 2 8 / B 2 9 _ T X B 1 2 / B 1 7 _ T X C3732 L3721 B1/B2/B3/B4_TX U3301 C3731 U3702 C3814 ANT0_LB C3810 ANT0_MB U3801 C3803 U3501 B7_TX U3401 J3804 1.C3302 电压2.4V 1.C3318 电压1.29V 2.C3508 电压3.8V BOTTOM面 1 返回目录 FDD LTE 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以B12/17为例 用频谱仪点测信号从 U3301(C3732)输出 后是否OK Y 用频谱仪点测信号经 U3702(C3814) 后是否OK Y 用频谱仪点测信号经 U3801(C3803) 后是否OK Y 依次更换 J3804/U3301 返回目录 依次更换 U1001/U3301 1.量测 N VOUT1_1V29(C3318) VOUT3_1V85(C3310) VOUT27_2V4(C3302) 电压是否OK Y N 更换U3301 依次更换 U3202/U3702 2.量测 RF_VO0_WPA(C3508) 后是否OK Y 更换U3702 更换U3801 N N N 2018/11/29 第1页，共1页
