VHDL多功能数字钟.doc

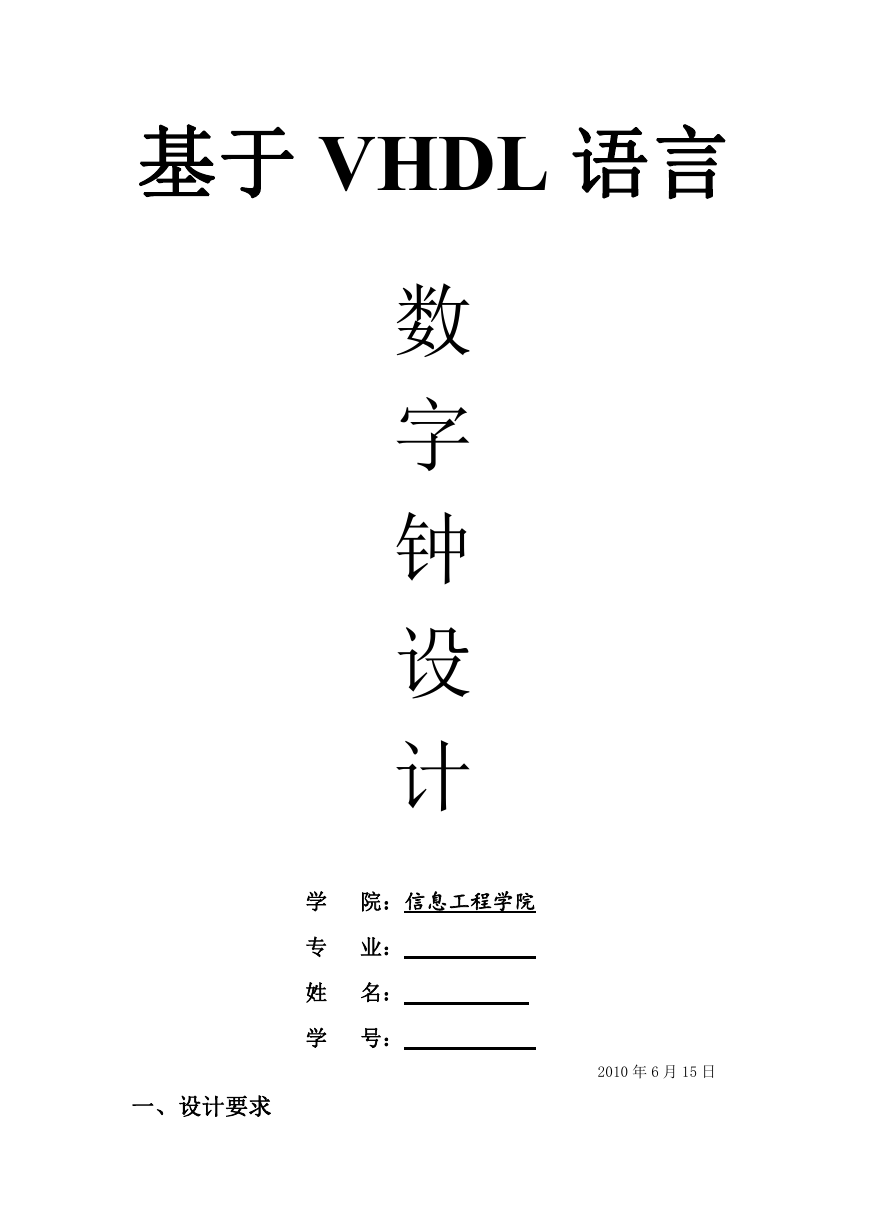

基于 VHDL 语言
数
字
钟
设
计
学 院：信息工程学院
专 业：
姓 名：
学 号：
一、设计要求
2010 年 6 月 15 日

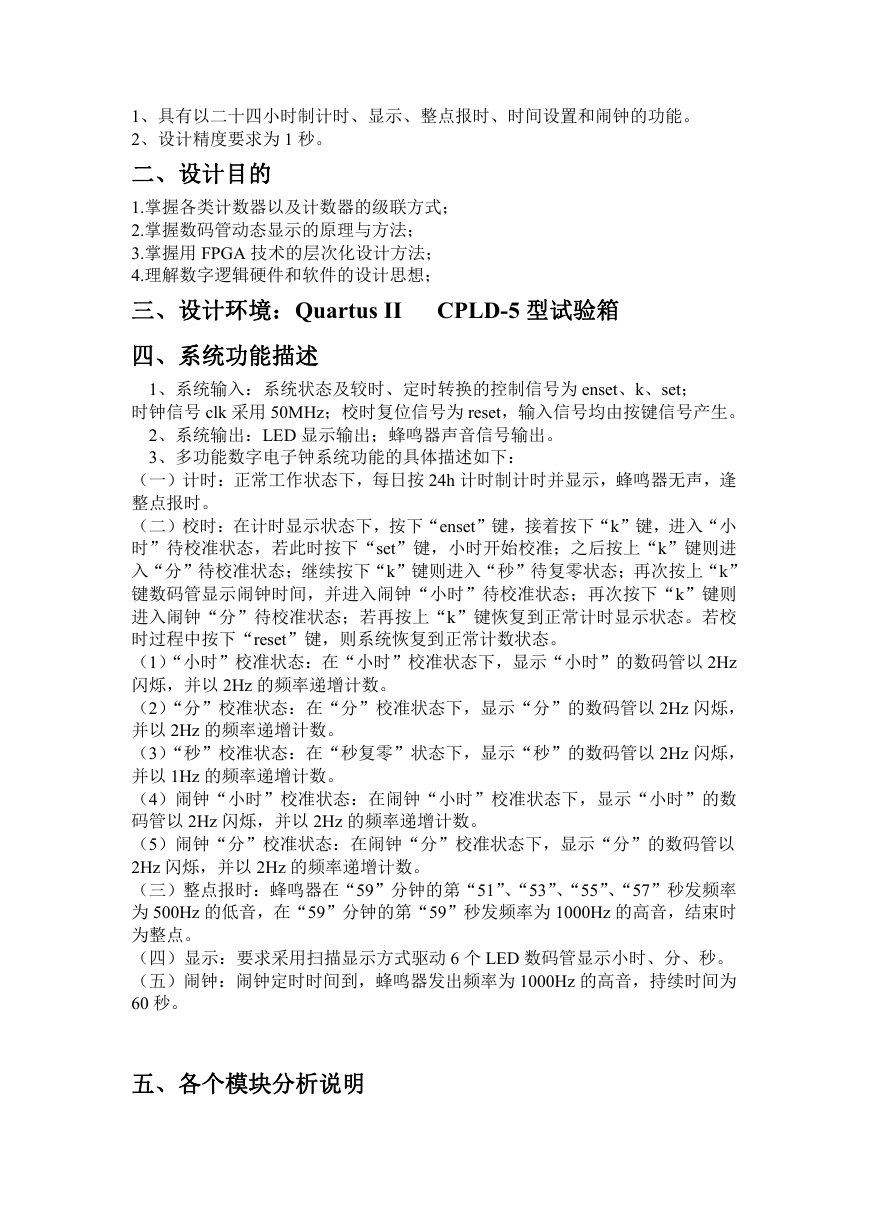

1、具有以二十四小时制计时、显示、整点报时、时间设置和闹钟的功能。
2、设计精度要求为 1 秒。
二、设计目的
1.掌握各类计数器以及计数器的级联方式；
2.掌握数码管动态显示的原理与方法；
3.掌握用 FPGA 技术的层次化设计方法；
4.理解数字逻辑硬件和软件的设计思想；
三、设计环境：Quartus II
CPLD-5 型试验箱
四、系统功能描述
1、系统输入：系统状态及较时、定时转换的控制信号为 enset、k、set；
时钟信号 clk 采用 50MHz；校时复位信号为 reset，输入信号均由按键信号产生。
2、系统输出：LED 显示输出；蜂鸣器声音信号输出。
3、多功能数字电子钟系统功能的具体描述如下：
（一）计时：正常工作状态下，每日按 24h 计时制计时并显示，蜂鸣器无声，逢
整点报时。
（二）校时：在计时显示状态下，按下“enset”键，接着按下“k”键，进入“小
时”待校准状态，若此时按下“set”键，小时开始校准；之后按上“k”键则进
入“分”待校准状态；继续按下“k”键则进入“秒”待复零状态；再次按上“k”
键数码管显示闹钟时间，并进入闹钟“小时”待校准状态；再次按下“k”键则
进入闹钟“分”待校准状态；若再按上“k”键恢复到正常计时显示状态。若校
时过程中按下“reset”键，则系统恢复到正常计数状态。
（1）“小时”校准状态：在“小时”校准状态下，显示“小时”的数码管以 2Hz
闪烁，并以 2Hz 的频率递增计数。
（2）“分”校准状态：在“分”校准状态下，显示“分”的数码管以 2Hz 闪烁，
并以 2Hz 的频率递增计数。
（3）“秒”校准状态：在“秒复零”状态下，显示“秒”的数码管以 2Hz 闪烁，
并以 1Hz 的频率递增计数。
（4）闹钟“小时”校准状态：在闹钟“小时”校准状态下，显示“小时”的数
码管以 2Hz 闪烁，并以 2Hz 的频率递增计数。
（5）闹钟“分”校准状态：在闹钟“分”校准状态下，显示“分”的数码管以
2Hz 闪烁，并以 2Hz 的频率递增计数。
（三）整点报时：蜂鸣器在“59”分钟的第“51”、“53”、“55”、“57”秒发频率
为 500Hz 的低音，在“59”分钟的第“59”秒发频率为 1000Hz 的高音，结束时
为整点。
（四）显示：要求采用扫描显示方式驱动 6 个 LED 数码管显示小时、分、秒。
（五）闹钟：闹钟定时时间到，蜂鸣器发出频率为 1000Hz 的高音，持续时间为
60 秒。
五、各个模块分析说明

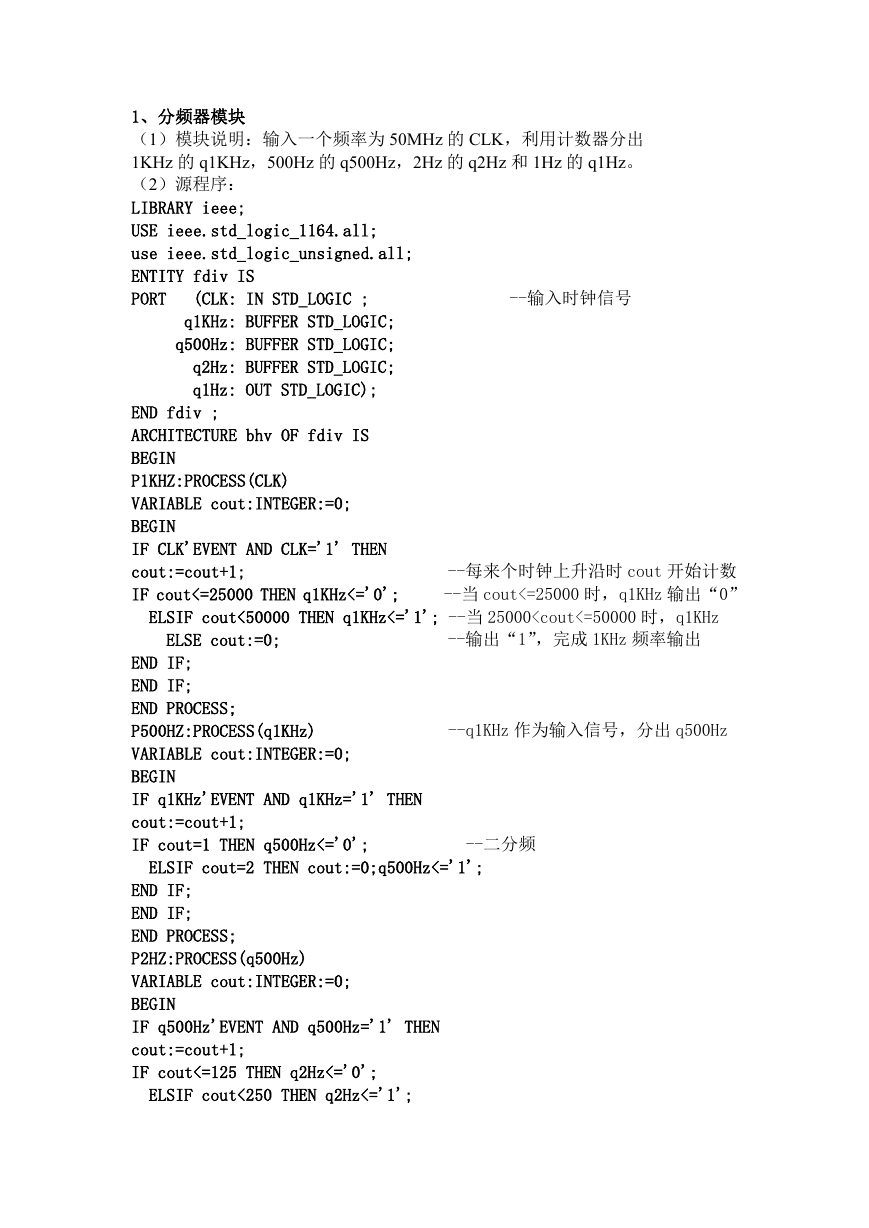

1、分频器模块
（1）模块说明：输入一个频率为 50MHz 的 CLK，利用计数器分出
1KHz 的 q1KHz，500Hz 的 q500Hz，2Hz 的 q2Hz 和 1Hz 的 q1Hz。
（2）源程序：
LIBRARY ieee;
USE ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
ENTITY fdiv IS
PORT
(CLK: IN STD_LOGIC ;
--输入时钟信号
q1KHz: BUFFER STD_LOGIC;
q500Hz: BUFFER STD_LOGIC;
q2Hz: BUFFER STD_LOGIC;
q1Hz: OUT STD_LOGIC);
END fdiv ;
ARCHITECTURE bhv OF fdiv IS
BEGIN
P1KHZ:PROCESS(CLK)
VARIABLE cout:INTEGER:=0;
BEGIN
IF CLK'EVENT AND CLK='1' THEN
cout:=cout+1;
IF cout<=25000 THEN q1KHz<='0';
--每来个时钟上升沿时 cout 开始计数
--当 cout<=25000 时，q1KHz 输出“0”
ELSIF cout<50000 THEN q1KHz<='1'; --当 25000
ELSE cout:=0;
END IF;
END IF;
END PROCESS;
P1HZ:PROCESS(q2Hz)
VARIABLE cout:INTEGER:=0;
BEGIN
IF q2Hz'EVENT AND q2Hz='1' THEN
cout:=cout+1;
IF cout=1 THEN q1Hz<='0';
ELSIF cout=2 THEN cout:=0;q1Hz<='1';
END IF;
END IF;
END PROCESS;
END bhv;
（3）模块图:
2、控制器模块
（1）模块说明：输入端口 enset，k，set 键来控制 6 个状态，这六个状态分别是
显示计时时间状态，调计时的时、分、秒状态，调闹铃的时、分的状态，reset
键是复位键，用来回到显示计时时间的状态。
（2）源程序：
library ieee;
use ieee.std_logic_1164.all;
entity contl is
port(clk,enset,k,set,reset:in std_logic;
cth,ctm,cts,cbh,cbm,flashh,flashm,flashs,sel_show:out
std_logic);
end contl;
architecture rtl of contl is
type stats is (s0,s1,s2,s3,s4,s5);
--定义 6 个状态
signal current_state,next_state:stats:=s0;
begin

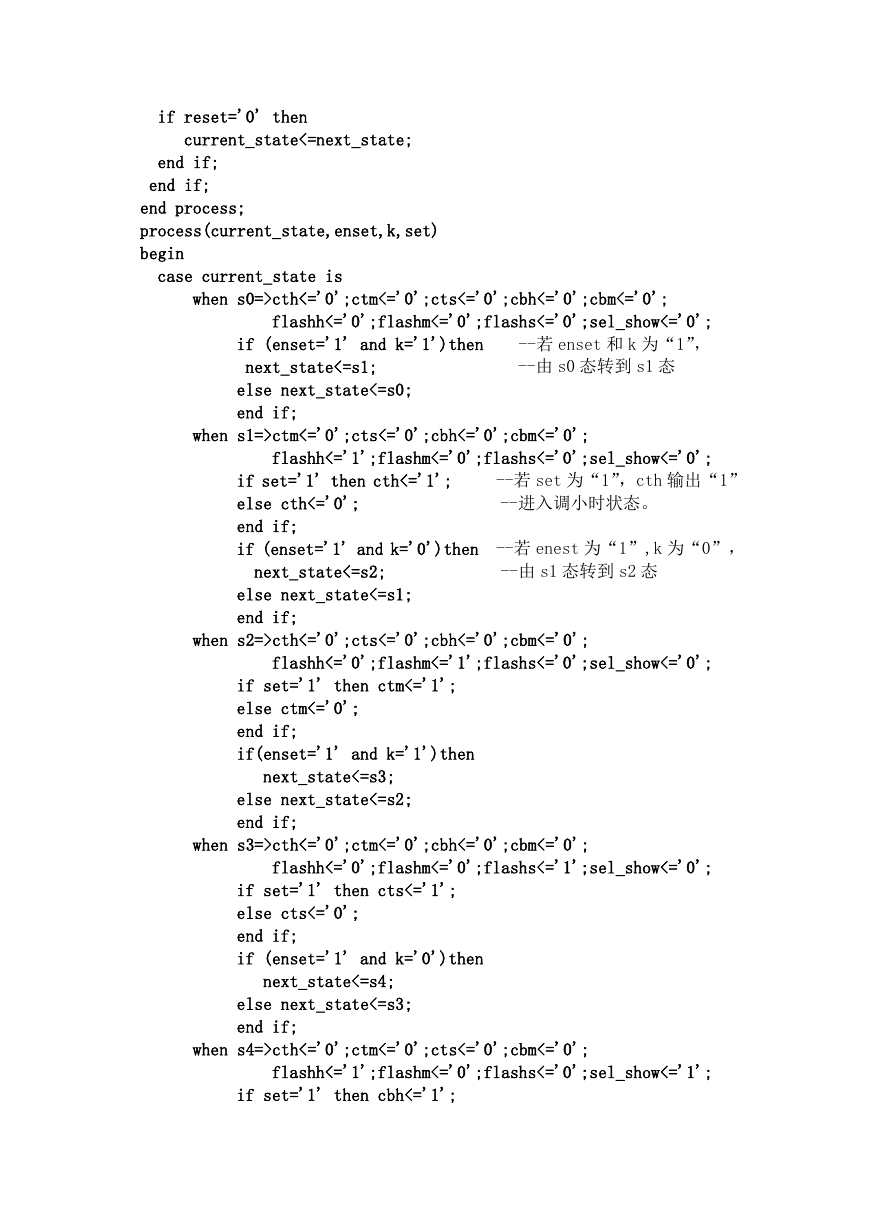

process(clk,reset)
begin
if reset='1' then
current_state<=s0;
elsif clk'event and clk='1' then
if reset='0' then
current_state<=next_state;
end if;
end if;
end process;
process(current_state,enset,k,set)
begin
case current_state is
when s0=>cth<='0';ctm<='0';cts<='0';cbh<='0';cbm<='0';
if (enset='1' and k='1')then
flashh<='0';flashm<='0';flashs<='0';sel_show<='0';
--若 enset 和 k 为“1”，
--由 s0 态转到 s1 态
next_state<=s1;
else next_state<=s0;
end if;
when s1=>ctm<='0';cts<='0';cbh<='0';cbm<='0';
flashh<='1';flashm<='0';flashs<='0';sel_show<='0';
if set='1' then cth<='1';
else cth<='0';
end if;
if (enset='1' and k='0')then
next_state<=s2;
else next_state<=s1;
end if;
--若 set 为“1”，cth 输出“1”
--进入调小时状态。
--若 enest 为“1”,k 为“0”，
--由 s1 态转到 s2 态
when s2=>cth<='0';cts<='0';cbh<='0';cbm<='0';
flashh<='0';flashm<='1';flashs<='0';sel_show<='0';
if set='1' then ctm<='1';
else ctm<='0';
end if;
if(enset='1' and k='1')then
next_state<=s3;
else next_state<=s2;
end if;
when s3=>cth<='0';ctm<='0';cbh<='0';cbm<='0';
flashh<='0';flashm<='0';flashs<='1';sel_show<='0';
if set='1' then cts<='1';
else cts<='0';
end if;
if (enset='1' and k='0')then
next_state<=s4;
else next_state<=s3;
end if;
when s4=>cth<='0';ctm<='0';cts<='0';cbm<='0';
flashh<='1';flashm<='0';flashs<='0';sel_show<='1';
if set='1' then cbh<='1';
else cbh<='0';
end if;
if(enset='1' and k='1')then
next_state<=s5;
else next_state<=s4;
end if;
when s5=>cth<='0';ctm<='0';cts<='0';cbh<='0';
flashh<='0';flashm<='1';flashs<='0';sel_show<='1';
if set='1' then cbm<='1';
else cbm<='0';
end if;
if(enset='1' and k='0')then
next_state<=s0;
else next_state<=s5;
end if;
end case;
end process;
end rtl;
（3）仿真波形图:
（4）模块图:

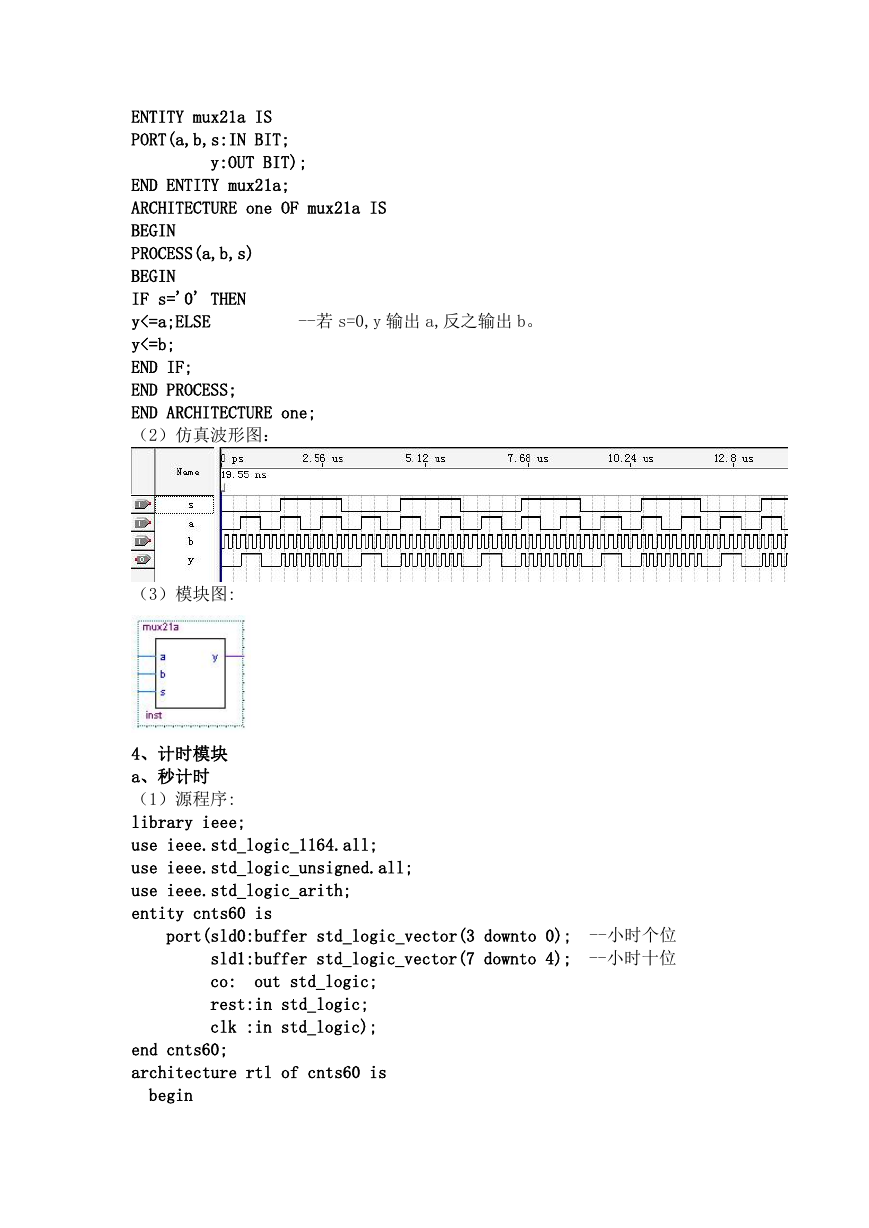

3、二选一模块
（1）源程序：
ENTITY mux21a IS
PORT(a,b,s:IN BIT;
y:OUT BIT);
END ENTITY mux21a;
ARCHITECTURE one OF mux21a IS
BEGIN
PROCESS(a,b,s)
BEGIN
IF s='0' THEN
y<=a;ELSE
y<=b;
END IF;
END PROCESS;
END ARCHITECTURE one;
（2）仿真波形图：
--若 s=0,y 输出 a,反之输出 b。
（3）模块图:
4、计时模块
a、秒计时
（1）源程序:
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
use ieee.std_logic_arith;
entity cnts60 is
port(sld0:buffer std_logic_vector(3 downto 0); --小时个位
--小时十位
sld1:buffer std_logic_vector(7 downto 4);
co: out std_logic;
rest:in std_logic;
clk :in std_logic);
end cnts60;
architecture rtl of cnts60 is
begin

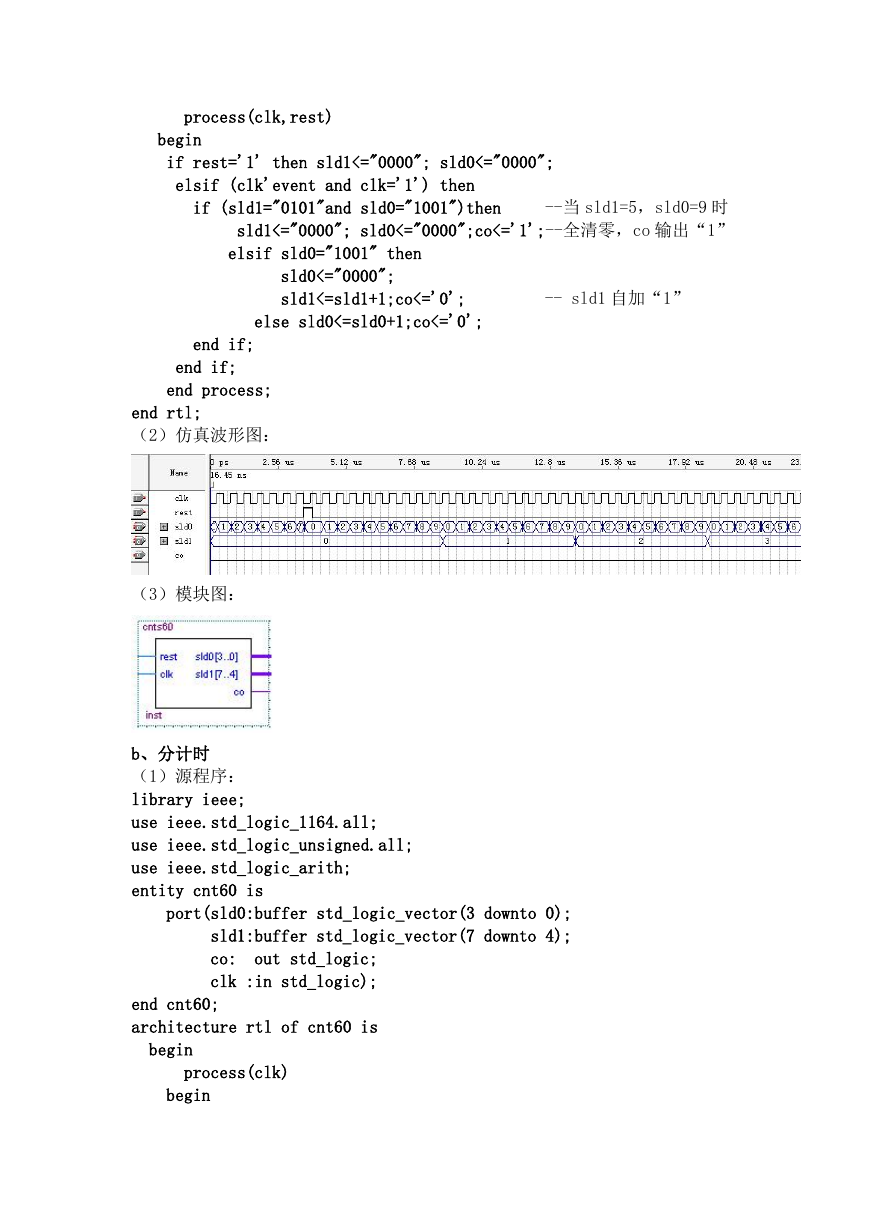

process(clk,rest)
begin
if rest='1' then sld1<="0000"; sld0<="0000";
elsif (clk'event and clk='1') then
if (sld1="0101"and sld0="1001")then
--当 sld1=5，sld0=9 时
sld1<="0000"; sld0<="0000";co<='1';--全清零，co 输出“1”
elsif sld0="1001" then
sld0<="0000";
sld1<=sld1+1;co<='0';
else sld0<=sld0+1;co<='0';
-- sld1 自加“1”
end if;
end if;
end process;
end rtl;
（2）仿真波形图：
（3）模块图：
b、分计时
（1）源程序：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
use ieee.std_logic_arith;
entity cnt60 is
port(sld0:buffer std_logic_vector(3 downto 0);
sld1:buffer std_logic_vector(7 downto 4);
co: out std_logic;
clk :in std_logic);
end cnt60;
architecture rtl of cnt60 is
begin
process(clk)
begin
