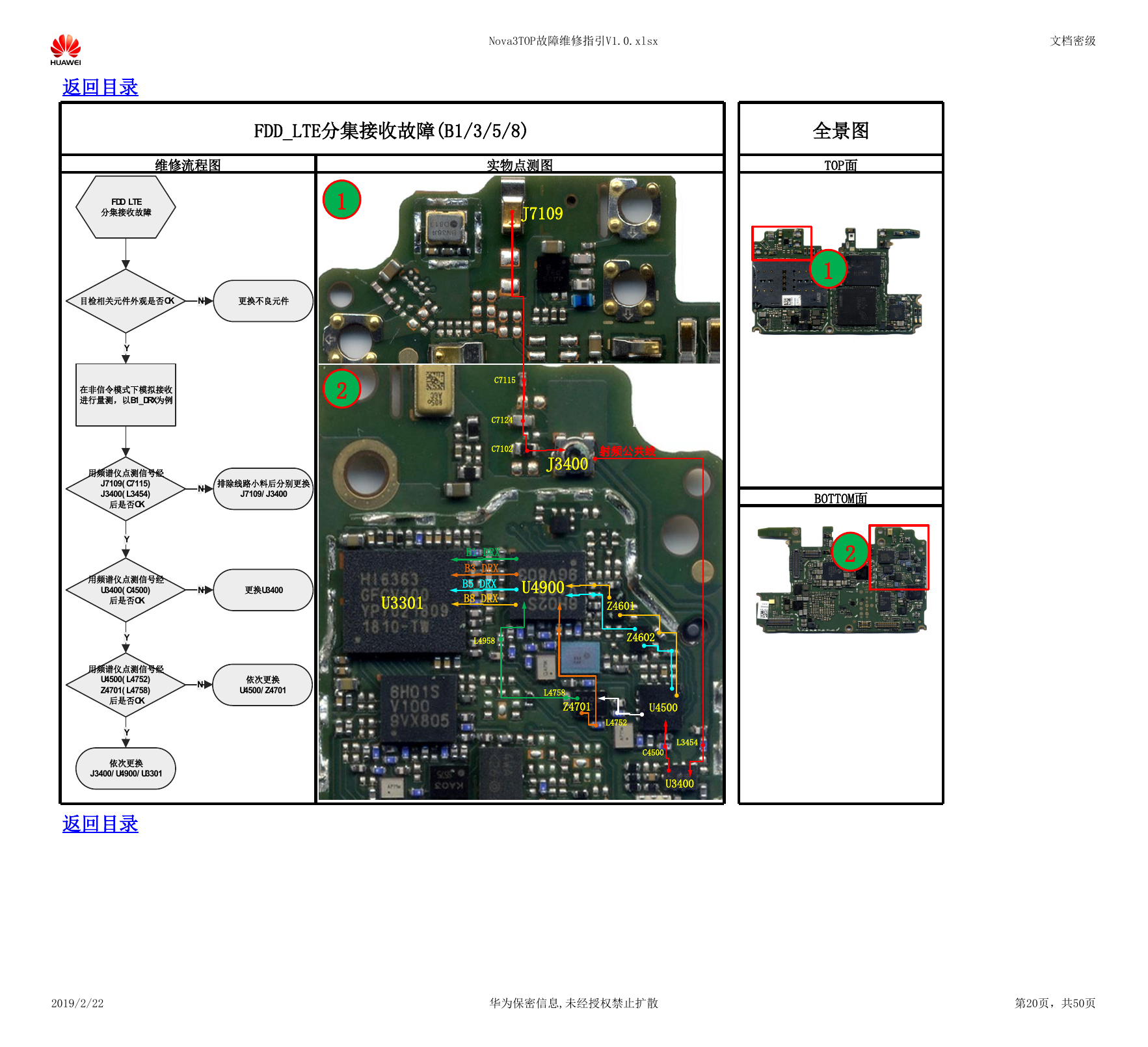

Nova3TOP故障维修指引V1.0.xlsx 文档密级 返回目录 维修流程图 返回目录 FDD_LTE分集接收故障(B1/3/5/8) 1 2 实物点测图 J7109 C7115 C7124 C7102 B1/3_DRX 射频公共线 J3400 U3301 B1_DRX B3_DRX B5_DRX B8_DRX L4958 U4900 Z4601 Z4602 L4758 Z4701 U4500 L4752 L3454 C4500 U3400 全景图 TOP面 1 BOTTOM面 2 2019/2/22 华为保密信息,未经授权禁止扩散 第20页，共50页 FDD LTE分集接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B1_DRX为例用频谱仪点测信号经J7109(C7115)J3400(L3454)后是否OK用频谱仪点测信号经U3400(C4500)后是否OKYYNYNN排除线路小料后分别更换J7109/J3400更换U3400用频谱仪点测信号经U4500(L4752)Z4701(L4758)后是否OK依次更换U4500/Z4701N依次更换J3400/U4900/U3301Y
