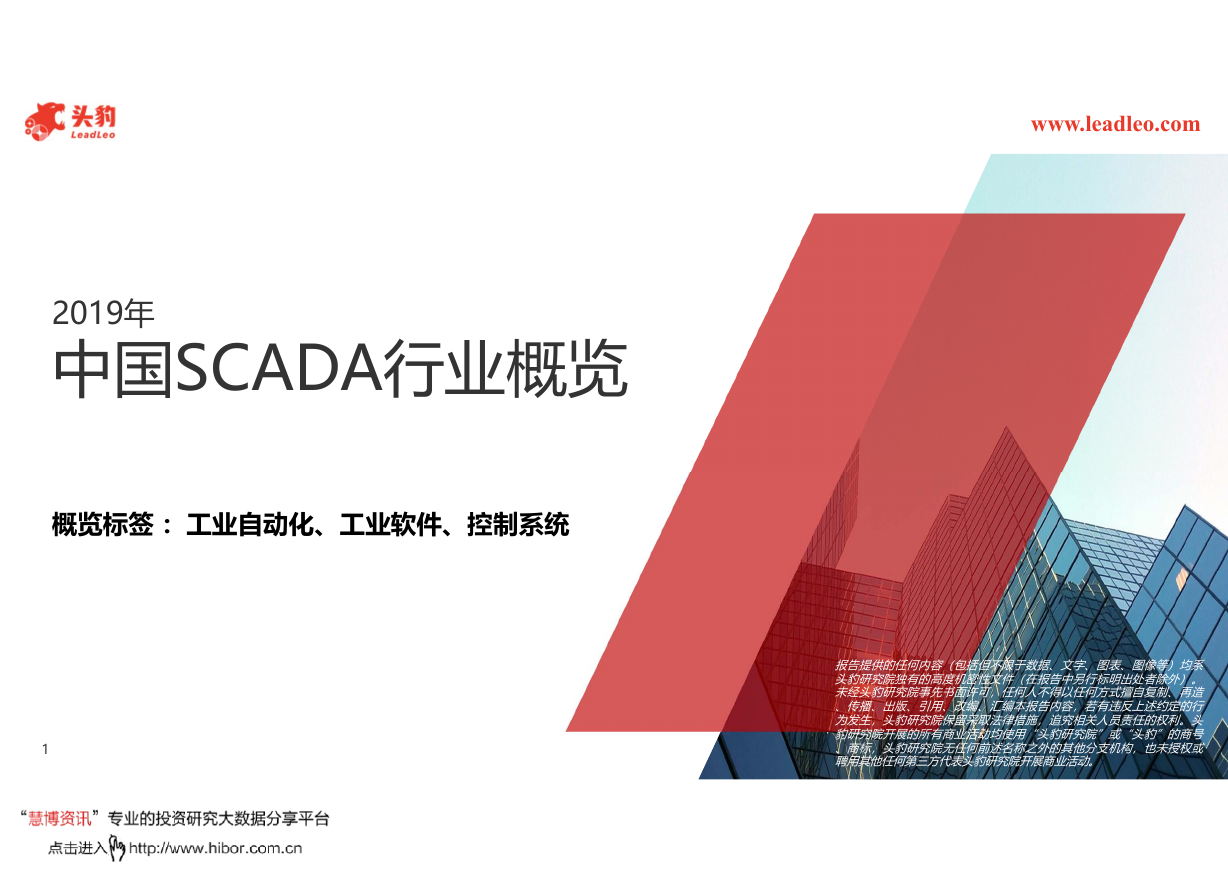

1www.leadleo.com2019年中国SCADA行业概览概览标签：工业自动化、工业软件、控制系统报告提供的任何内容（包括但不限于数据、文字、图表、图像等）均系头豹研究院独有的高度机密性文件（在报告中另行标明出处者除外）。未经头豹研究院事先书面许可，任何人不得以任何方式擅自复制、再造、传播、出版、引用、改编、汇编本报告内容，若有违反上述约定的行为发生，头豹研究院保留采取法律措施，追究相关人员责任的权利。头豹研究院开展的所有商业活动均使用“头豹研究院”或“头豹”的商号、商标，头豹研究院无任何前述名称之外的其他分支机构，也未授权或聘用其他任何第三方代表头豹研究院开展商业活动。

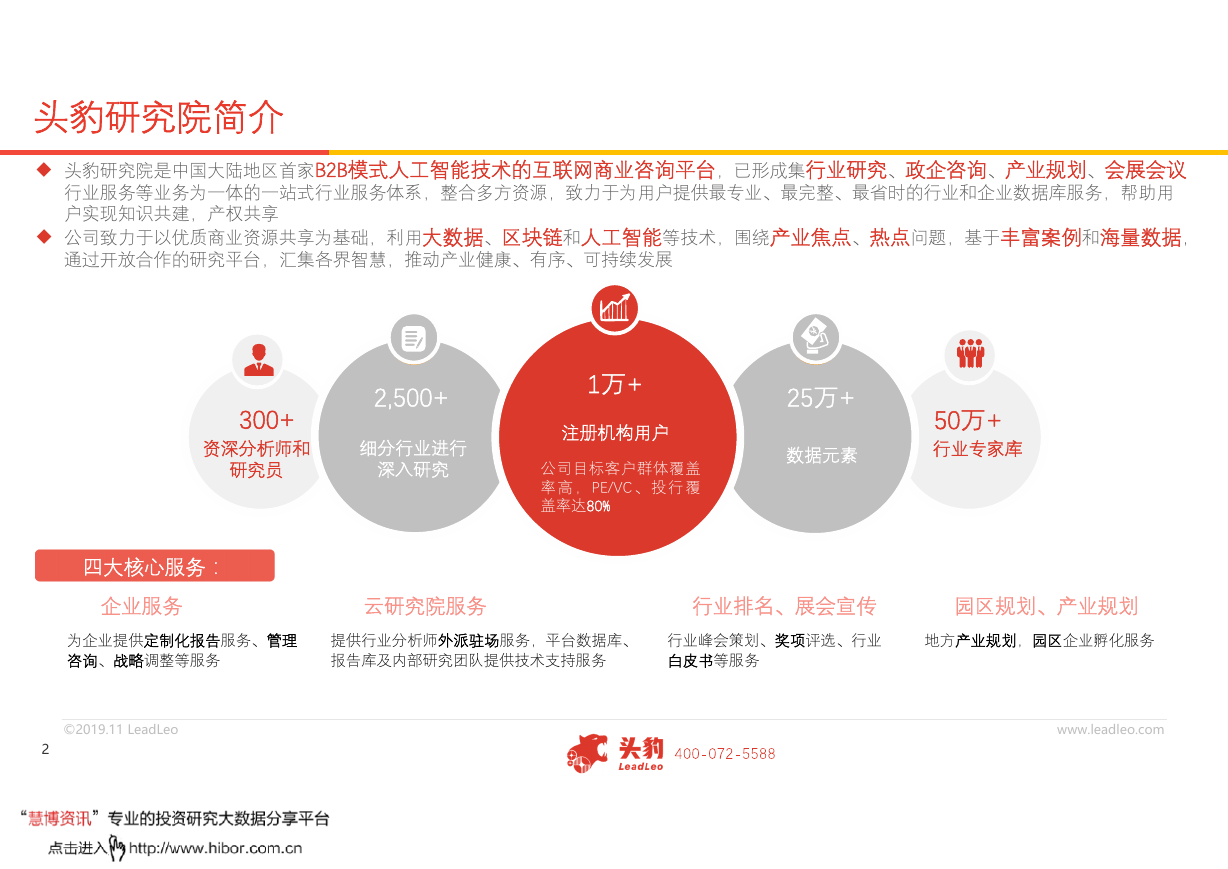

2©2019.11 LeadLeowww.leadleo.com头豹研究院简介头豹研究院是中国大陆地区首家B2B模式人工智能技术的互联网商业咨询平台，已形成集行业研究、政企咨询、产业规划、会展会议行业服务等业务为一体的一站式行业服务体系，整合多方资源，致力于为用户提供最专业、最完整、最省时的行业和企业数据库服务，帮助用户实现知识共建，产权共享公司致力于以优质商业资源共享为基础，利用大数据、区块链和人工智能等技术，围绕产业焦点、热点问题，基于丰富案例和海量数据，通过开放合作的研究平台，汇集各界智慧，推动产业健康、有序、可持续发展300+50万+行业专家库1万+注册机构用户公司目标客户群体覆盖率高，PE/VC、投行覆盖率达80%资深分析师和研究员2,500+细分行业进行深入研究25万+数据元素企业服务为企业提供定制化报告服务、管理咨询、战略调整等服务提供行业分析师外派驻场服务，平台数据库、报告库及内部研究团队提供技术支持服务地方产业规划，园区企业孵化服务行业峰会策划、奖项评选、行业白皮书等服务云研究院服务行业排名、展会宣传园区规划、产业规划四大核心服务：

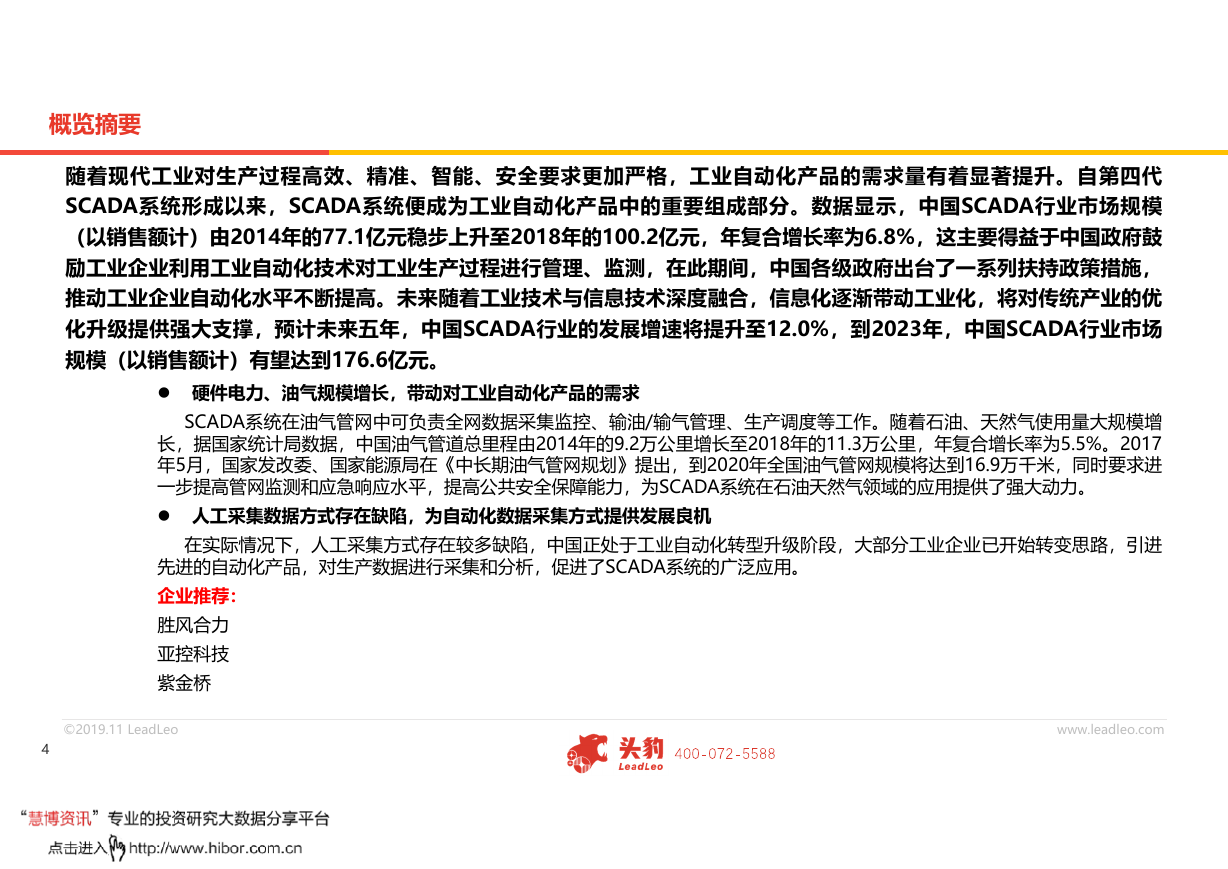

4©2019.11 LeadLeowww.leadleo.com随着现代工业对生产过程高效、精准、智能、安全要求更加严格，工业自动化产品的需求量有着显著提升。自第四代SCADA系统形成以来，SCADA系统便成为工业自动化产品中的重要组成部分。数据显示，中国SCADA行业市场规模（以销售额计）由2014年的77.1亿元稳步上升至2018年的100.2亿元，年复合增长率为6.8%，这主要得益于中国政府鼓励工业企业利用工业自动化技术对工业生产过程进行管理、监测，在此期间，中国各级政府出台了一系列扶持政策措施，推动工业企业自动化水平不断提高。未来随着工业技术与信息技术深度融合，信息化逐渐带动工业化，将对传统产业的优化升级提供强大支撑，预计未来五年，中国SCADA行业的发展增速将提升至12.0%，到2023年，中国SCADA行业市场规模（以销售额计）有望达到176.6亿元。硬件电力、油气规模增长，带动对工业自动化产品的需求SCADA系统在油气管网中可负责全网数据采集监控、输油/输气管理、生产调度等工作。随着石油、天然气使用量大规模增长，据国家统计局数据，中国油气管道总里程由2014年的9.2万公里增长至2018年的11.3万公里，年复合增长率为5.5%。2017年5月，国家发改委、国家能源局在《中长期油气管网规划》提出，到2020年全国油气管网规模将达到16.9万千米，同时要求进一步提高管网监测和应急响应水平，提高公共安全保障能力，为SCADA系统在石油天然气领域的应用提供了强大动力。人工采集数据方式存在缺陷，为自动化数据采集方式提供发展良机在实际情况下，人工采集方式存在较多缺陷，中国正处于工业自动化转型升级阶段，大部分工业企业已开始转变思路，引进先进的自动化产品，对生产数据进行采集和分析，促进了SCADA系统的广泛应用。企业推荐：胜风合力亚控科技紫金桥概览摘要

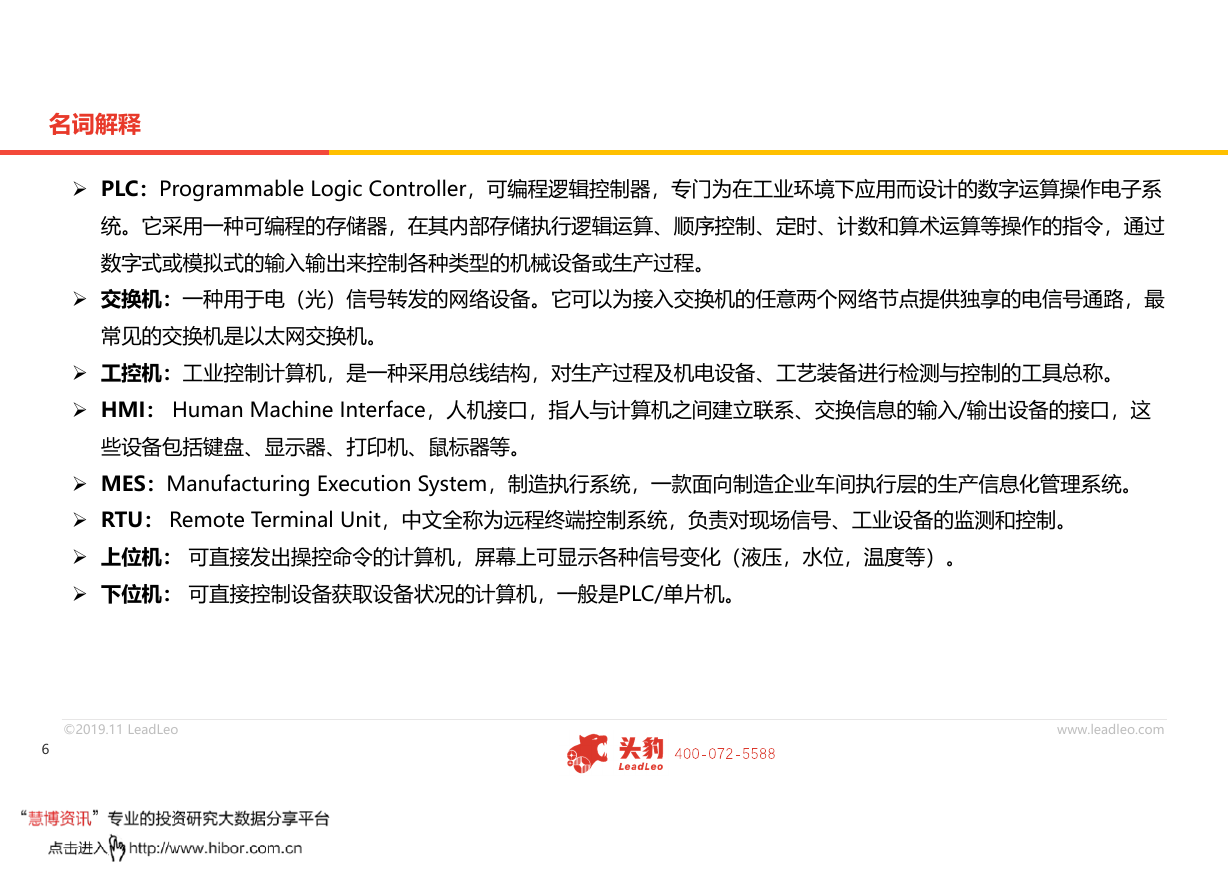

6©2019.11 LeadLeowww.leadleo.com名词解释PLC：Programmable Logic Controller，可编程逻辑控制器，专门为在工业环境下应用而设计的数字运算操作电子系统。它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。交换机：一种用于电（光）信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路，最常见的交换机是以太网交换机。工控机：工业控制计算机，是一种采用总线结构，对生产过程及机电设备、工艺装备进行检测与控制的工具总称。HMI：Human Machine Interface，人机接口，指人与计算机之间建立联系、交换信息的输入/输出设备的接口，这些设备包括键盘、显示器、打印机、鼠标器等。MES：Manufacturing Execution System，制造执行系统，一款面向制造企业车间执行层的生产信息化管理系统。RTU：Remote Terminal Unit，中文全称为远程终端控制系统，负责对现场信号、工业设备的监测和控制。上位机：可直接发出操控命令的计算机，屏幕上可显示各种信号变化（液压，水位，温度等）。下位机：可直接控制设备获取设备状况的计算机，一般是PLC/单片机。

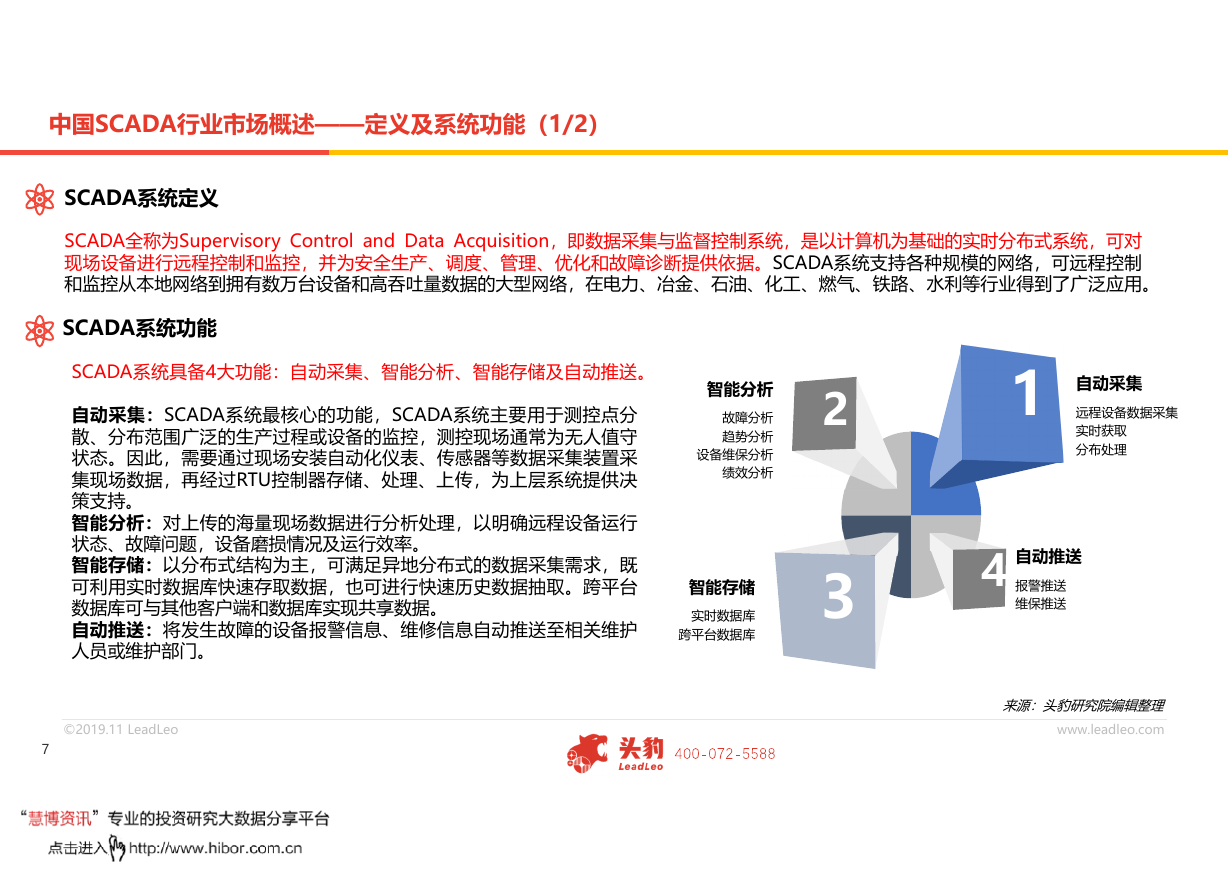

7©2019.11 LeadLeowww.leadleo.com中国SCADA行业市场概述——定义及系统功能（1/2）SCADA系统定义SCADA全称为SupervisoryControlandDataAcquisition，即数据采集与监督控制系统，是以计算机为基础的实时分布式系统，可对现场设备进行远程控制和监控，并为安全生产、调度、管理、优化和故障诊断提供依据。SCADA系统支持各种规模的网络，可远程控制和监控从本地网络到拥有数万台设备和高吞吐量数据的大型网络，在电力、冶金、石油、化工、燃气、铁路、水利等行业得到了广泛应用。来源：头豹研究院编辑整理SCADA系统功能1234智能分析故障分析趋势分析设备维保分析绩效分析智能存储实时数据库跨平台数据库自动推送报警推送维保推送自动采集远程设备数据采集实时获取分布处理SCADA系统具备4大功能：自动采集、智能分析、智能存储及自动推送。自动采集：SCADA系统最核心的功能，SCADA系统主要用于测控点分散、分布范围广泛的生产过程或设备的监控，测控现场通常为无人值守状态。因此，需要通过现场安装自动化仪表、传感器等数据采集装置采集现场数据，再经过RTU控制器存储、处理、上传，为上层系统提供决策支持。智能分析：对上传的海量现场数据进行分析处理，以明确远程设备运行状态、故障问题，设备磨损情况及运行效率。智能存储：以分布式结构为主，可满足异地分布式的数据采集需求，既可利用实时数据库快速存取数据，也可进行快速历史数据抽取。跨平台数据库可与其他客户端和数据库实现共享数据。自动推送：将发生故障的设备报警信息、维修信息自动推送至相关维护人员或维护部门。

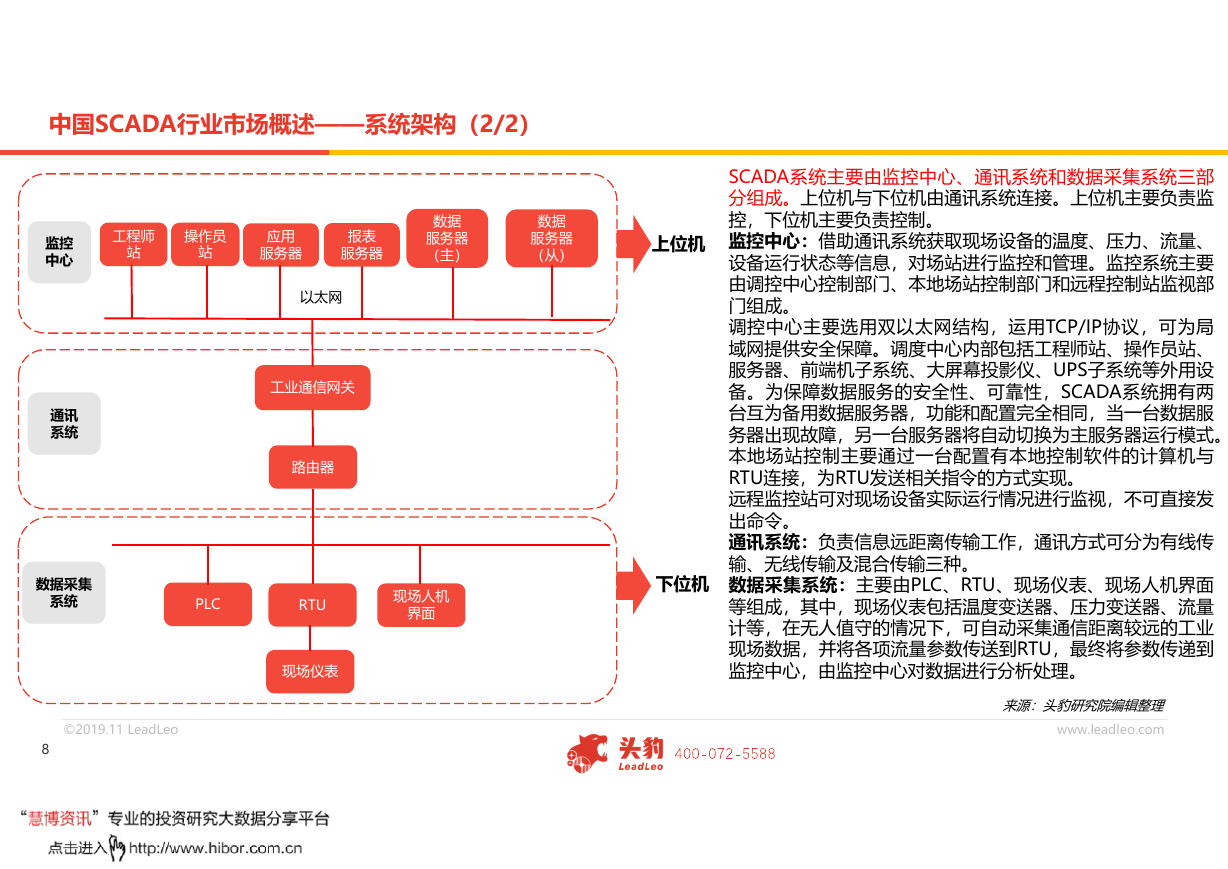

8©2019.11 LeadLeowww.leadleo.com中国SCADA行业市场概述——系统架构（2/2）来源：头豹研究院编辑整理SCADA系统主要由监控中心、通讯系统和数据采集系统三部分组成。上位机与下位机由通讯系统连接。上位机主要负责监控，下位机主要负责控制。监控中心：借助通讯系统获取现场设备的温度、压力、流量、设备运行状态等信息，对场站进行监控和管理。监控系统主要由调控中心控制部门、本地场站控制部门和远程控制站监视部门组成。调控中心主要选用双以太网结构，运用TCP/IP协议，可为局域网提供安全保障。调度中心内部包括工程师站、操作员站、服务器、前端机子系统、大屏幕投影仪、UPS子系统等外用设备。为保障数据服务的安全性、可靠性，SCADA系统拥有两台互为备用数据服务器，功能和配置完全相同，当一台数据服务器出现故障，另一台服务器将自动切换为主服务器运行模式。本地场站控制主要通过一台配置有本地控制软件的计算机与RTU连接，为RTU发送相关指令的方式实现。远程监控站可对现场设备实际运行情况进行监视，不可直接发出命令。通讯系统：负责信息远距离传输工作，通讯方式可分为有线传输、无线传输及混合传输三种。数据采集系统：主要由PLC、RTU、现场仪表、现场人机界面等组成，其中，现场仪表包括温度变送器、压力变送器、流量计等，在无人值守的情况下，可自动采集通信距离较远的工业现场数据，并将各项流量参数传送到RTU，最终将参数传递到监控中心，由监控中心对数据进行分析处理。工程师站应用服务器路由器PLCRTU现场人机界面监控中心通讯系统数据采集系统操作员站数据服务器（主）报表服务器数据服务器（从）工业通信网关上位机下位机以太网现场仪表
