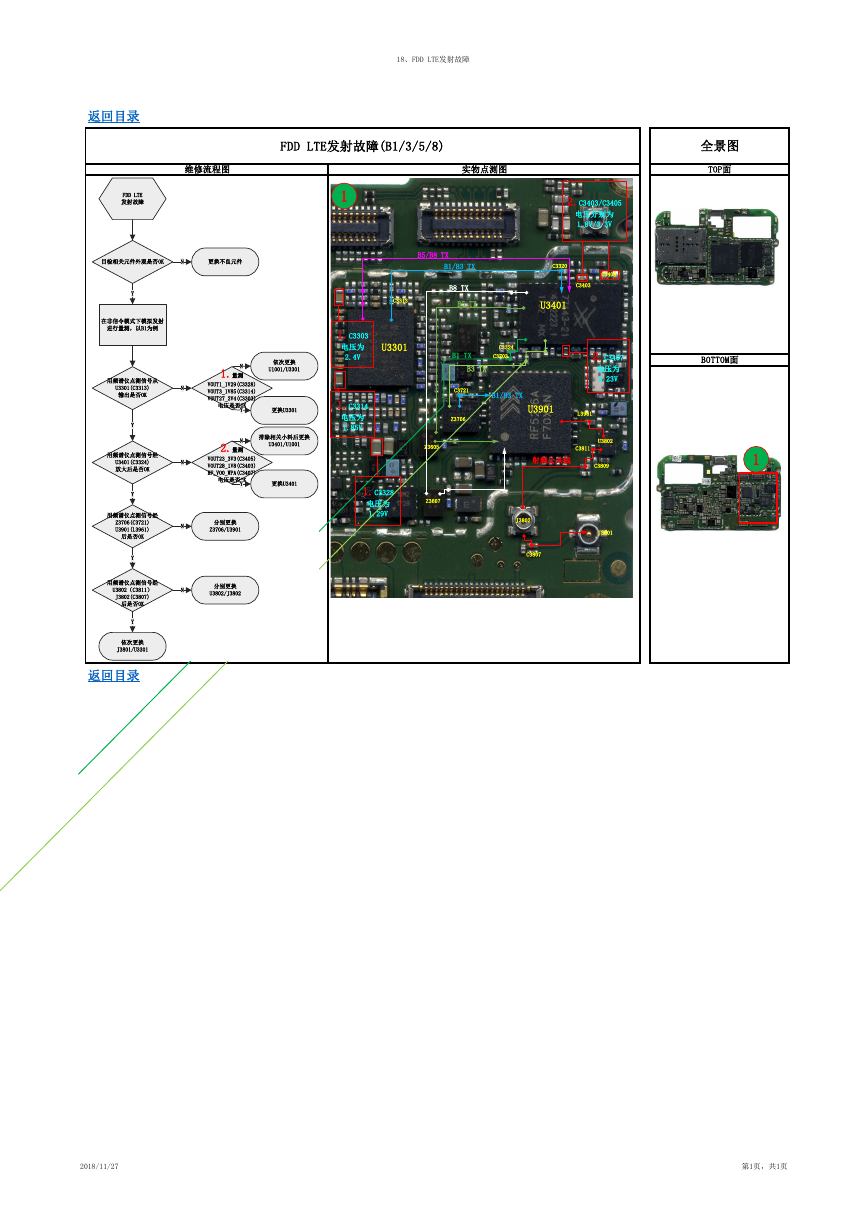

18、FDD LTE发射故障 返回目录 FDD LTE发射故障(B1/3/5/8) 维修流程图 实物点测图 全景图 TOP面 FDD LTE 发射故障 1 目检相关元件外观是否OK N 更换不良元件 2.C3403/C3405 电压分别为 1.8V/3.3V C3320 C3405 C3403 U3401 B5/B8 TX B1/B3 TX B8 TX B5 TX C3313 1.C3303 电压为 2.4V U3301 C3324 C3703 B1 TX B3 TX 1.C3314 电压为 1.85V C3721 Z3706 B1/B3 TX U3901 L3961 2.C3407 电压为 3.23V BOTTOM面 Z3605 Z3607 1.C3328 电压为 1.29V U3802 C3811 射频公共线 C3809 1 J3802 C3807 J3801 Y 在非信令模式下模拟发射 进行量测，以B1为例 用频谱仪点测信号从 U3301(C3313) 输出是否OK Y 用频谱仪点测信号经 U3401(C3324) 放大后是否OK Y 用频谱仪点测信号经 Z3706(C3721) U3901(L3961) 后是否OK Y 用频谱仪点测信号经 U3802（C3811） J3802(C3807) 后是否OK Y 依次更换 J3801/U3301 返回目录 N N N N N 1.量测 VOUT1_1V29(C3328) VOUT3_1V85(C3314) VOUT27_2V4(C3303) 电压是否OK Y 依次更换 U1001/U3301 更换U3301 N 2.量测 排除相关小料后更换 U3401/U1001 VOUT23_3V3(C3405) VOUT28_1V8(C3403) RF_VO0_WPA(C3407) 电压是否OK Y 更换U3401 分别更换 Z3706/U3901 分别更换 U3802/J3802 2018/11/27 第1页，共1页
