    CATIA V6渐开线内齿轮建模 王毅强 中航信息技术有限公司 18173117968 wangyiqiang@caist.net

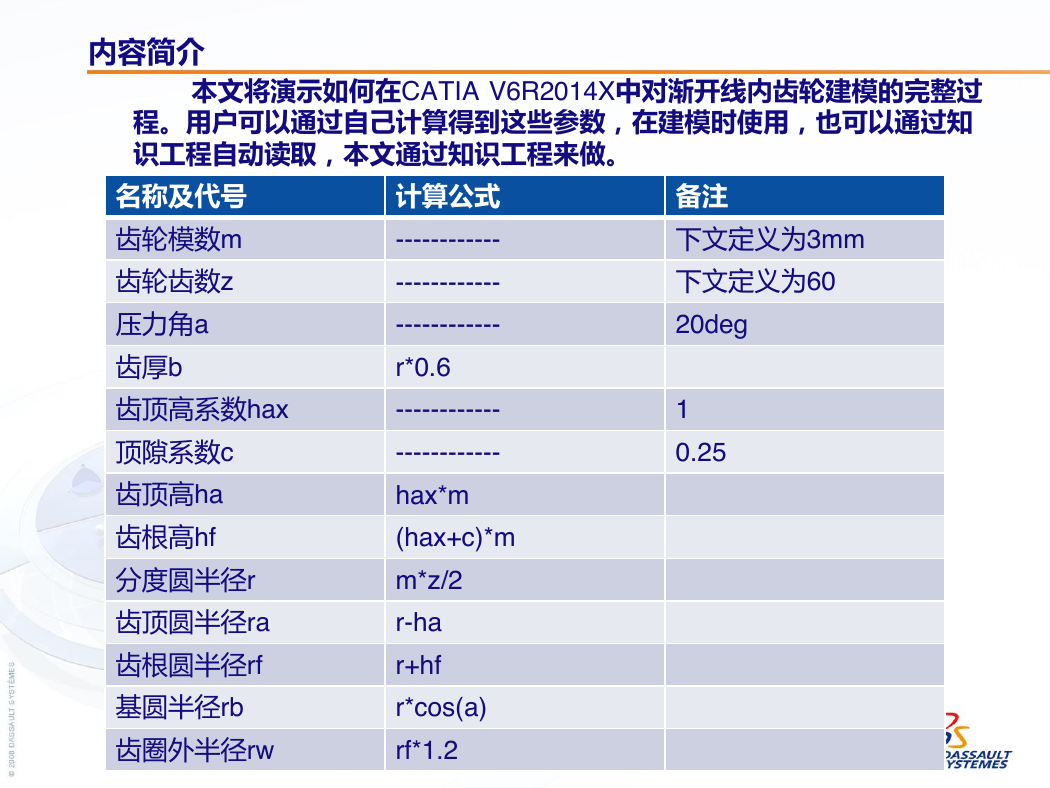

    内容简介 本文将演示如何在CATIA V6R2014X中对渐开线内齿轮建模的完整过 程。用户可以通过自己计算得到这些参数，在建模时使用，也可以通过知 识工程自动读取，本文通过知识工程来做。 备注 下文定义为3mm 下文定义为60 20deg 1 0.25 名称及代号 齿轮模数m 齿轮齿数z 压力角a 齿厚b 齿顶高系数hax 顶隙系数c 齿顶高ha 齿根高hf 分度圆半径r 齿顶圆半径ra 齿根圆半径rf 基圆半径rb 齿圈外半径rw 计算公式 ------------ ------------ ------------ r*0.6 ------------ ------------ hax*m (hax+c)*m m*z/2 r-ha r+hf r*cos(a) rf*1.2

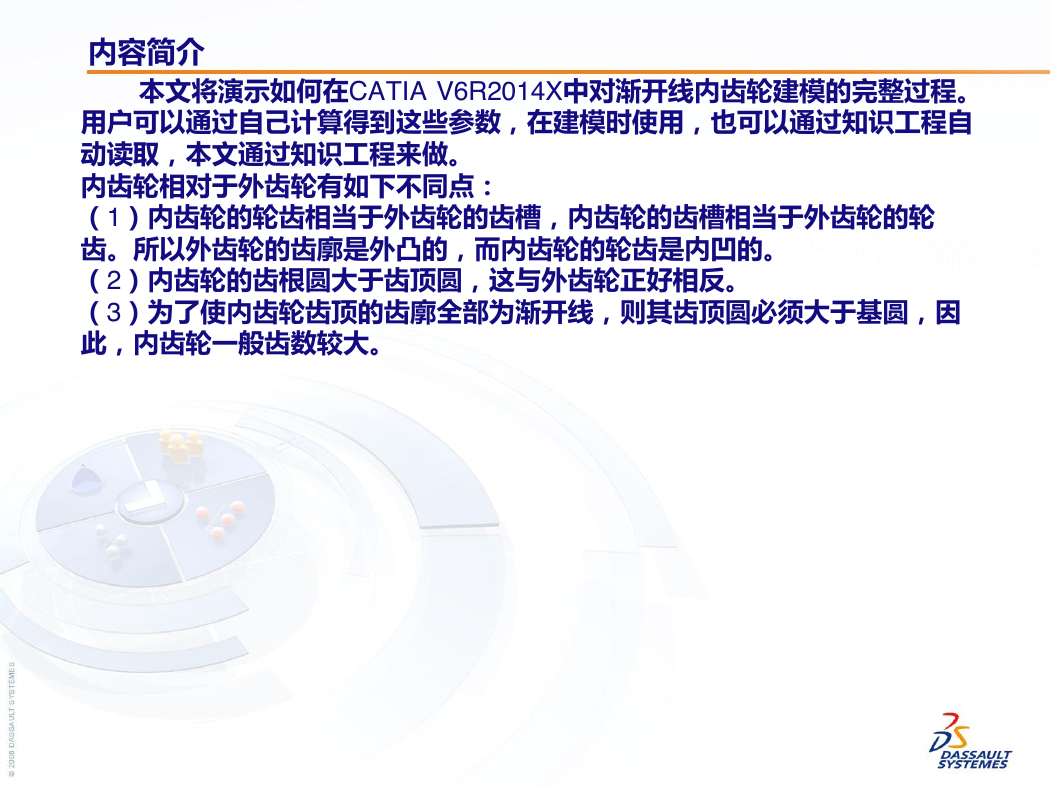

    内容简介 本文将演示如何在CATIA V6R2014X中对渐开线内齿轮建模的完整过程。 用户可以通过自己计算得到这些参数，在建模时使用，也可以通过知识工程自 动读取，本文通过知识工程来做。 内齿轮相对于外齿轮有如下不同点： （1）内齿轮的轮齿相当于外齿轮的齿槽，内齿轮的齿槽相当于外齿轮的轮 齿。所以外齿轮的齿廓是外凸的，而内齿轮的轮齿是内凹的。 （2）内齿轮的齿根圆大于齿顶圆，这与外齿轮正好相反。 （3）为了使内齿轮齿顶的齿廓全部为渐开线，则其齿顶圆必须大于基圆，因 此，内齿轮一般齿数较大。

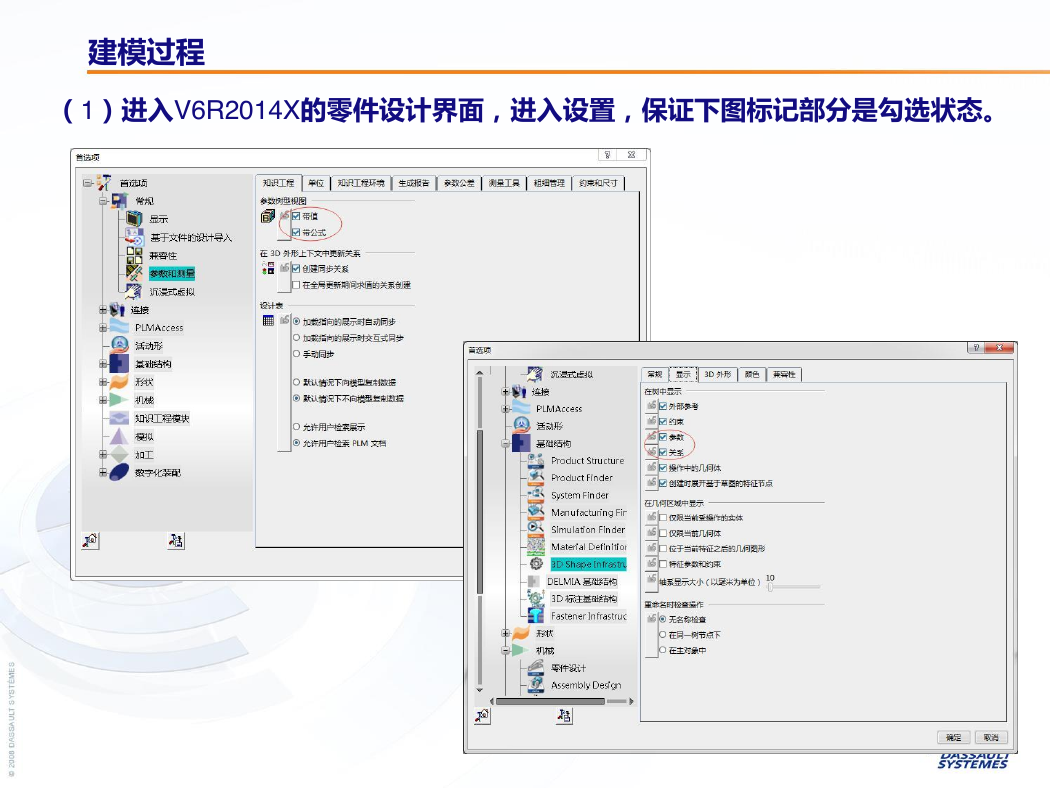

    建模过程 （1）进入V6R2014X的零件设计界面，进入设置，保证下图标记部分是勾选状态。

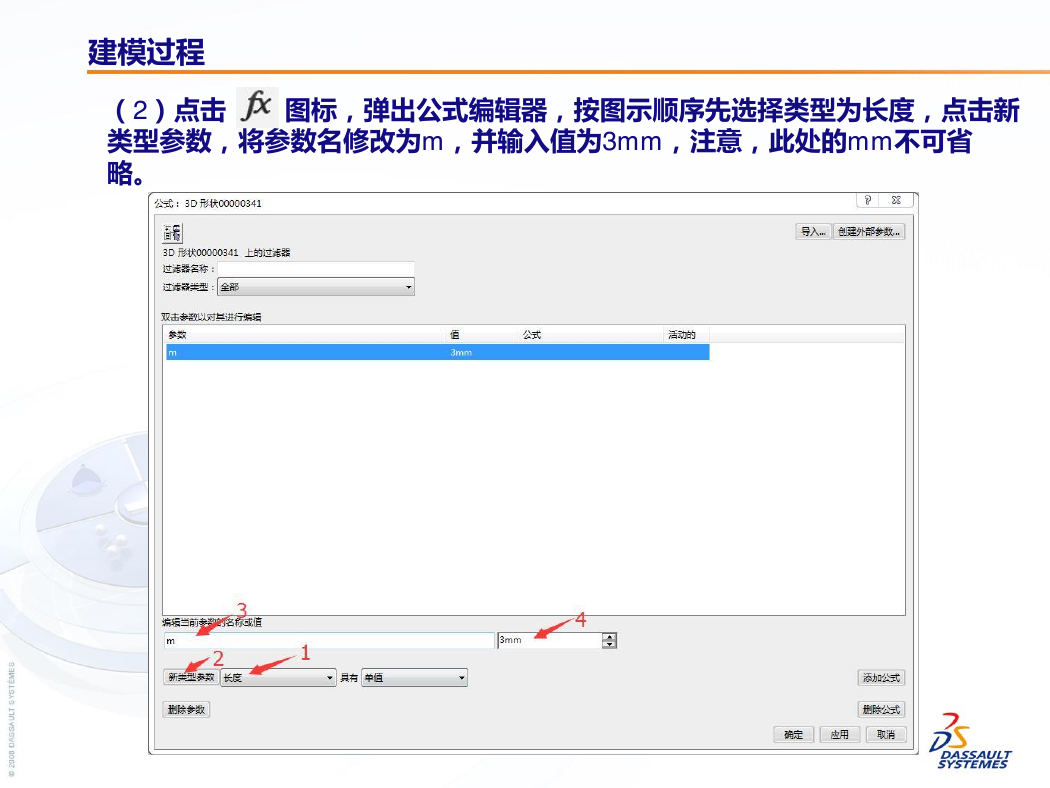

    建模过程 图标，弹出公式编辑器，按图示顺序先选择类型为长度，点击新 （2）点击 类型参数，将参数名修改为m，并输入值为3mm，注意，此处的mm不可省 略。

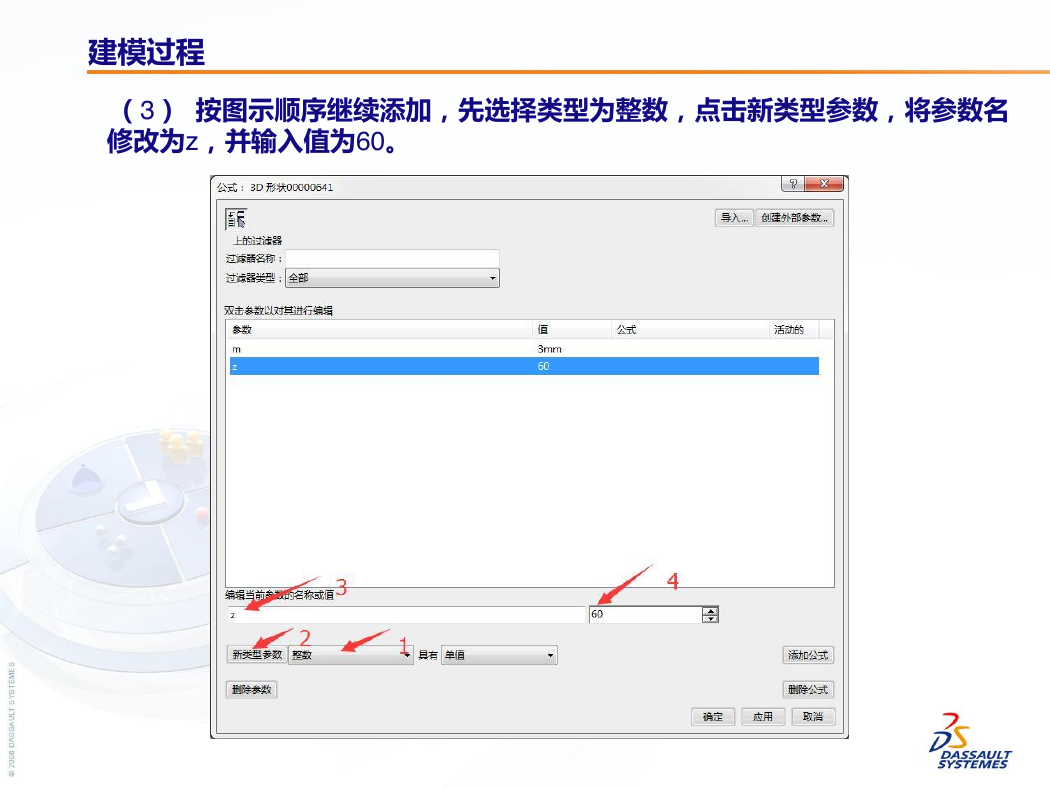

    建模过程 （3） 按图示顺序继续添加，先选择类型为整数，点击新类型参数，将参数名 修改为z，并输入值为60。

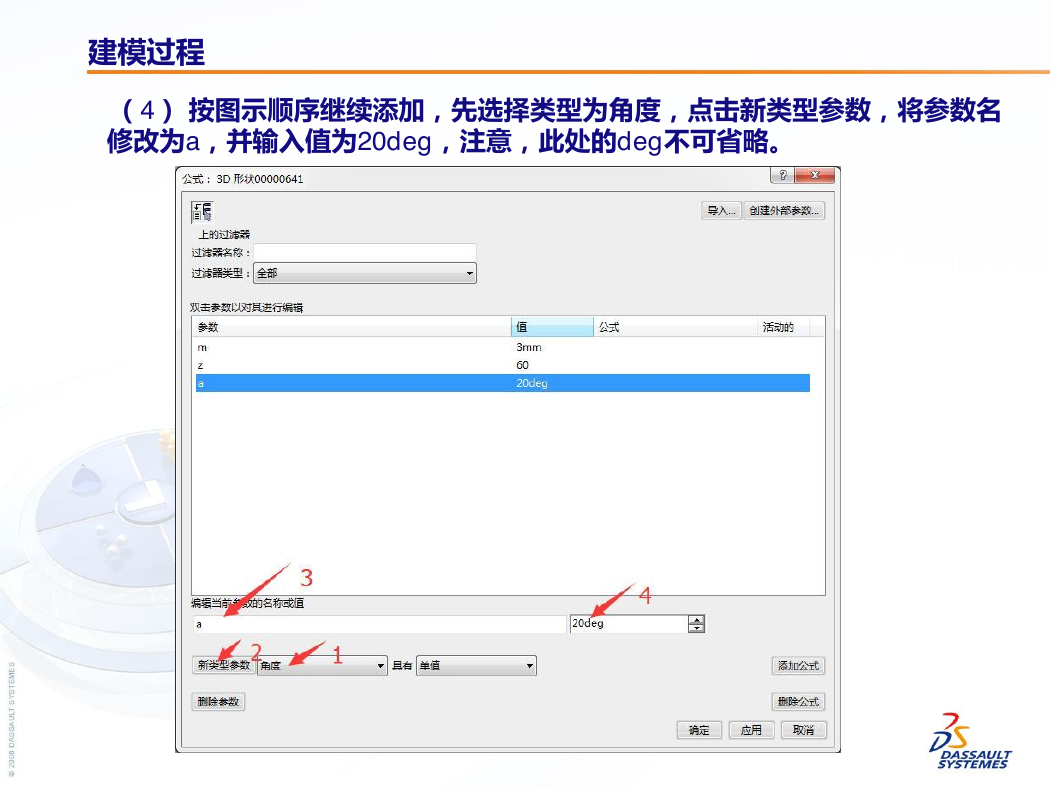

    建模过程 （4） 按图示顺序继续添加，先选择类型为角度，点击新类型参数，将参数名 修改为a，并输入值为20deg，注意，此处的deg不可省略。

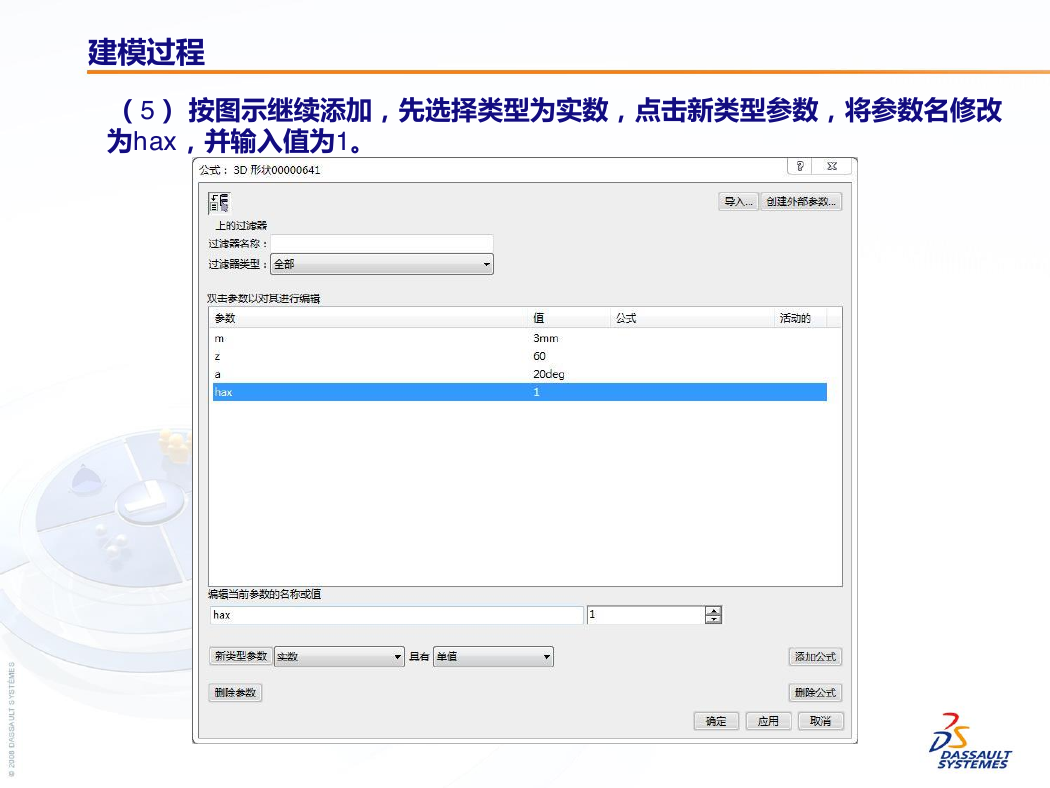

    建模过程 （5） 按图示继续添加，先选择类型为实数，点击新类型参数，将参数名修改 为hax，并输入值为1。
