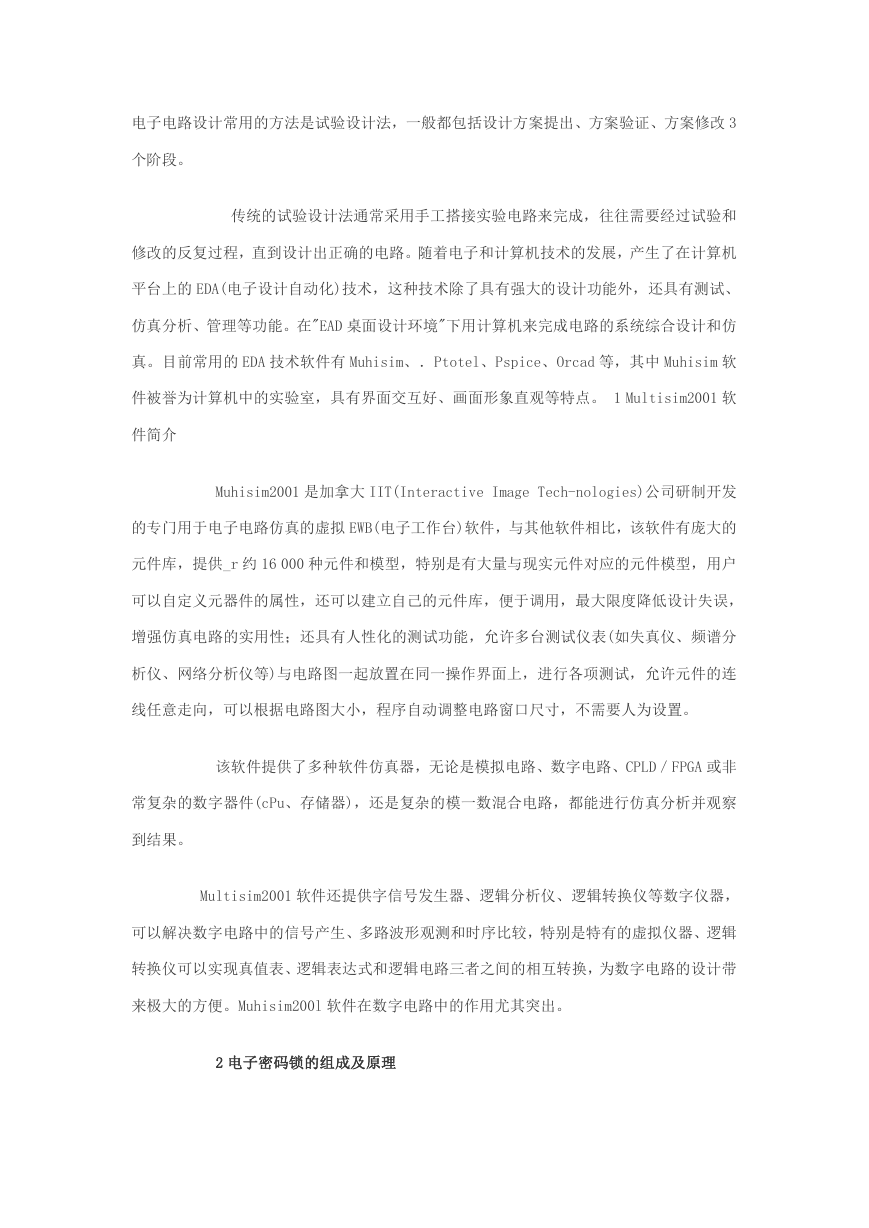

电子电路设计常用的方法是试验设计法，一般都包括设计方案提出、方案验证、方案修改 3 个阶段。 传统的试验设计法通常采用手工搭接实验电路来完成，往往需要经过试验和 修改的反复过程，直到设计出正确的电路。随着电子和计算机技术的发展，产生了在计算机 平台上的 EDA(电子设计自动化)技术，这种技术除了具有强大的设计功能外，还具有测试、 仿真分析、管理等功能。在"EAD 桌面设计环境"下用计算机来完成电路的系统综合设计和仿 真。目前常用的 EDA 技术软件有 Muhisim、．Ptotel、Pspice、Orcad 等，其中 Muhisim 软 件被誉为计算机中的实验室，具有界面交互好、画面形象直观等特点。 1 Multisim2001 软 件简介 Muhisim2001 是加拿大 IIT(Interactive Image Tech-nologies)公司研制开发 的专门用于电子电路仿真的虚拟 EWB(电子工作台)软件，与其他软件相比，该软件有庞大的 元件库，提供_r 约 16 000 种元件和模型，特别是有大量与现实元件对应的元件模型，用户 可以自定义元器件的属性，还可以建立自己的元件库，便于调用，最大限度降低设计失误， 增强仿真电路的实用性；还具有人性化的测试功能，允许多台测试仪表(如失真仪、频谱分 析仪、网络分析仪等)与电路图一起放置在同一操作界面上，进行各项测试，允许元件的连 线任意走向，可以根据电路图大小，程序自动调整电路窗口尺寸，不需要人为设置。 该软件提供了多种软件仿真器，无论是模拟电路、数字电路、CPLD／FPGA 或非 常复杂的数字器件(cPu、存储器)，还是复杂的模一数混合电路，都能进行仿真分析并观察 到结果。 Multisim2001 软件还提供字信号发生器、逻辑分析仪、逻辑转换仪等数字仪器， 可以解决数字电路中的信号产生、多路波形观测和时序比较，特别是特有的虚拟仪器、逻辑 转换仪可以实现真值表、逻辑表达式和逻辑电路三者之间的相互转换，为数字电路的设计带 来极大的方便。Muhisim200l 软件在数字电路中的作用尤其突出。 2 电子密码锁的组成及原理 

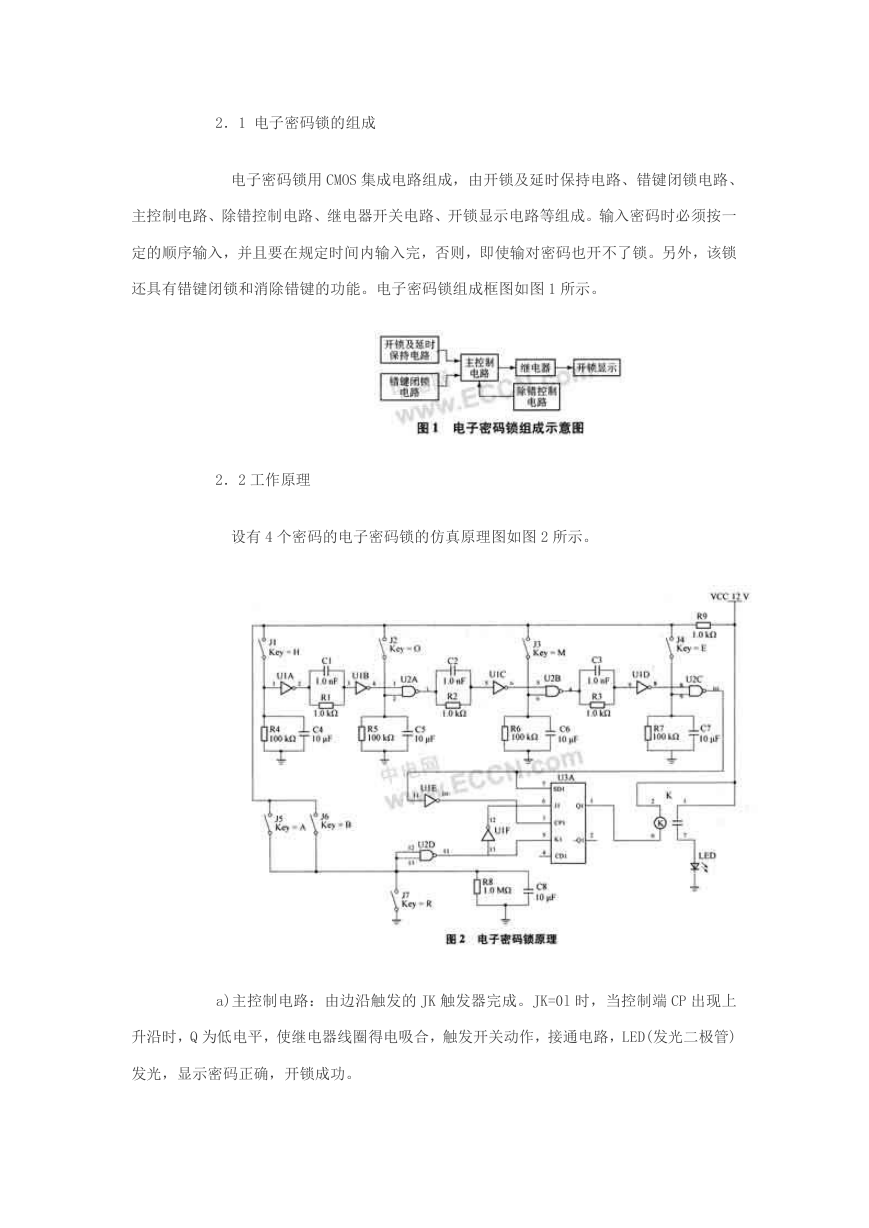

2．1 电子密码锁的组成 电子密码锁用 CMOS 集成电路组成，由开锁及延时保持电路、错键闭锁电路、 主控制电路、除错控制电路、继电器开关电路、开锁显示电路等组成。输入密码时必须按一 定的顺序输入，并且要在规定时间内输入完，否则，即使输对密码也开不了锁。另外，该锁 还具有错键闭锁和消除错键的功能。电子密码锁组成框图如图 1 所示。 2．2 工作原理 设有 4 个密码的电子密码锁的仿真原理图如图 2 所示。 a)主控制电路：由边沿触发的 JK 触发器完成。JK=0l 时，当控制端 CP 出现上 升沿时，Q 为低电平，使继电器线圈得电吸合，触发开关动作，接通电路，LED(发光二极管) 发光，显示密码正确，开锁成功。 

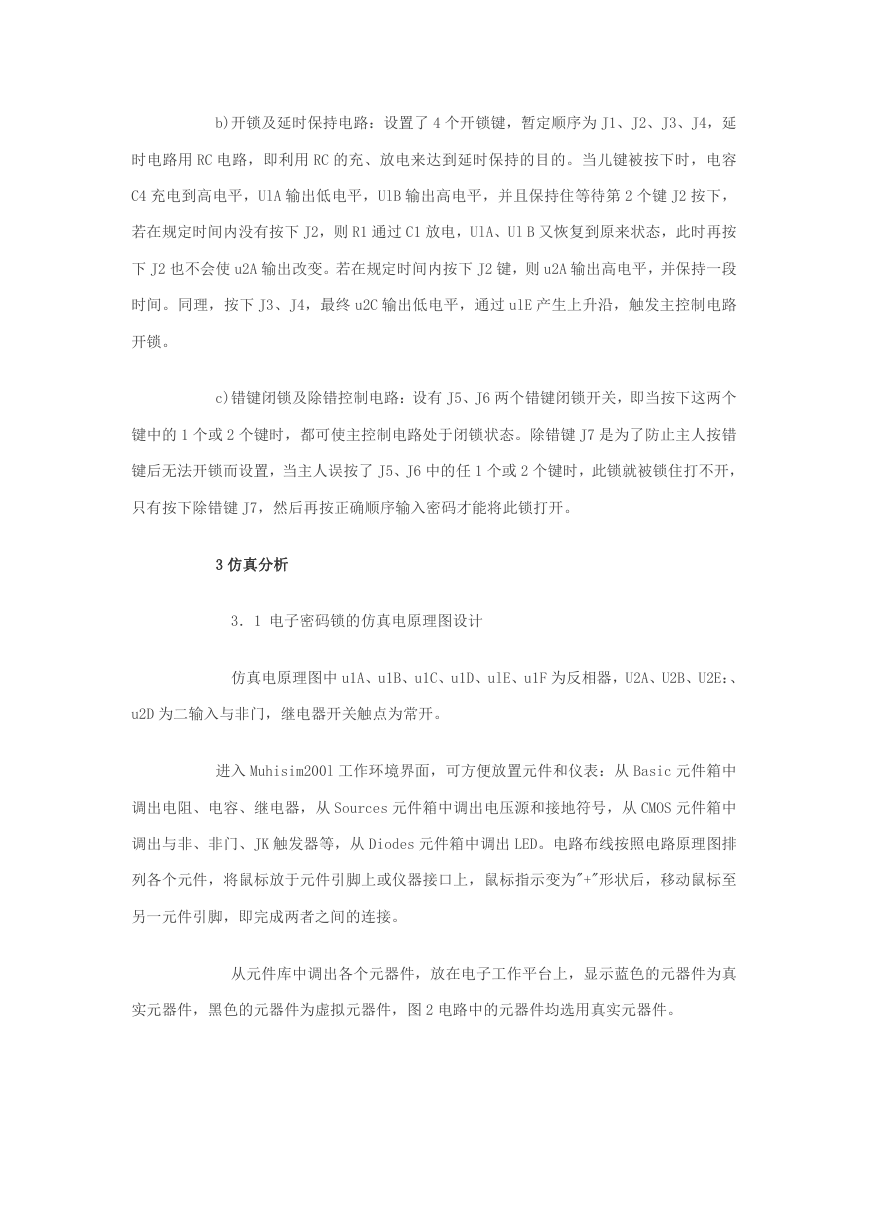

b)开锁及延时保持电路：设置了 4 个开锁键，暂定顺序为 J1、J2、J3、J4，延 时电路用 RC 电路，即利用 RC 的充、放电来达到延时保持的目的。当儿键被按下时，电容 C4 充电到高电平，UlA 输出低电平，UlB 输出高电平，并且保持住等待第 2 个键 J2 按下， 若在规定时间内没有按下 J2，则 R1 通过 C1 放电，UlA、Ul B 又恢复到原来状态，此时再按 下 J2 也不会使 u2A 输出改变。若在规定时间内按下 J2 键，则 u2A 输出高电平，并保持一段 时间。同理，按下 J3、J4，最终 u2C 输出低电平，通过 ulE 产生上升沿，触发主控制电路 开锁。 c)错键闭锁及除错控制电路：设有 J5、J6 两个错键闭锁开关，即当按下这两个 键中的 1 个或 2 个键时，都可使主控制电路处于闭锁状态。除错键 J7 是为了防止主人按错 键后无法开锁而设置，当主人误按了 J5、J6 中的任 1 个或 2 个键时，此锁就被锁住打不开， 只有按下除错键 J7，然后再按正确顺序输入密码才能将此锁打开。 3 仿真分析 3．1 电子密码锁的仿真电原理图设计 仿真电原理图中 u1A、u1B、u1C、u1D、ulE、u1F 为反相器，U2A、U2B、U2E：、 u2D 为二输入与非门，继电器开关触点为常开。 进入 Muhisim200l 工作环境界面，可方便放置元件和仪表：从 Basic 元件箱中 调出电阻、电容、继电器，从 Sources 元件箱中调出电压源和接地符号，从 CMOS 元件箱中 调出与非、非门、JK 触发器等，从 Diodes 元件箱中调出 LED。电路布线按照电路原理图排 列各个元件，将鼠标放于元件引脚上或仪器接口上，鼠标指示变为"+"形状后，移动鼠标至 另一元件引脚，即完成两者之间的连接。 从元件库中调出各个元器件，放在电子工作平台上，显示蓝色的元器件为真 实元器件，黑色的元器件为虚拟元器件，图 2 电路中的元器件均选用真实元器件。 

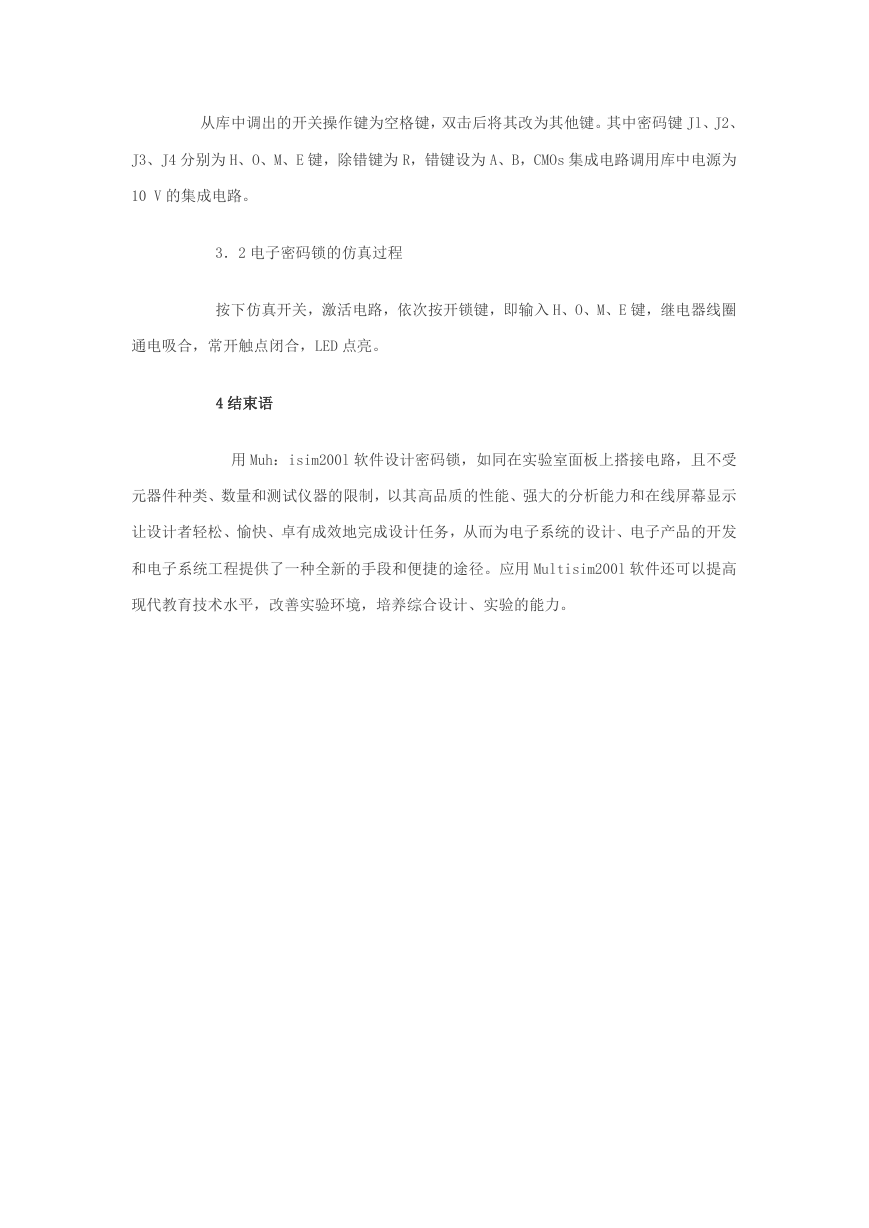

从库中调出的开关操作键为空格键，双击后将其改为其他键。其中密码键 Jl、J2、 J3、J4 分别为 H、O、M、E 键，除错键为 R，错键设为 A、B，CMOs 集成电路调用库中电源为 10 V 的集成电路。 3．2 电子密码锁的仿真过程 按下仿真开关，激活电路，依次按开锁键，即输入 H、O、M、E 键，继电器线圈 通电吸合，常开触点闭合，LED 点亮。 4 结束语 用 Muh：isim200l 软件设计密码锁，如同在实验室面板上搭接电路，且不受 元器件种类、数量和测试仪器的限制，以其高品质的性能、强大的分析能力和在线屏幕显示 让设计者轻松、愉快、卓有成效地完成设计任务，从而为电子系统的设计、电子产品的开发 和电子系统工程提供了一种全新的手段和便捷的途径。应用 Multisim200l 软件还可以提高 现代教育技术水平，改善实验环境，培养综合设计、实验的能力。
