    1Camera link
    1.1引言
    1.2约定
    1.3LVDS技术描述
    1.4Channel Link
    1.5Camera Link的5种配置方式
    1.6技术优势
    1.6.1较小的连接器和线缆
    1.6.2高数据传输速率
    2相机信号要求
    2.1介绍
    2.2视频数据
    2.2.1Camera Link Base/Medium/Full
    2.2.2Camera Link Lite
    2.2.3Camera Link 80bit
    2.3相机控制信号
    2.3.1Camera Link Base/Medium/Full
    2.3.2Camera Link Lite
    2.3.3Camera Link 80bit
    2.4通讯
    2.4.1Camera Link Base/Medium/Full
    2.4.2Camera Link Lite
    2.4.3Camera Link 80bit
    3端口分配
    3.1端口定义-所有配置
    3.2相机硬件布局和框图
    3.2.1Base/Medium/Full 配置
    3.2.2Lite Configurations
    3.2.380 bit Configurations
    4channellink芯片到接插件的位分布
    4.1Base, Medium and Full Configurations的位分布
    4.2Bit Allocation for the 80-Bit, 10-tap/8-bit Config
    4.3Bit Allocation for the 80-Bit, 8-tap/10-bit Config
    4.4Bit Allocation for the Lite Configuration
    5不同配置的位分布
    5.1Bit Assignments for Base Configuration
    5.2Bit Assignment for Medium Configuration
    5.3Bit Assignment for Full/80 bit Configuration
    5.4Bit Assignments for 80 bit Configuration, 10-tap/8
    5.5Bit Assignments for 80 bit Configuration, 8-tap/10
    6Cameralink连接
    6.1Camera Link Cable Pinout For Base, Medium, Full an
    6.2屏蔽建议
    7芯片标准
    1 Camera link 1.1 引言 Camera link 是一个为视觉应用设计的通讯接口，它对 NS 的 Channel link 技术进行了拓展. 1.2 约定 文档中“shall”表示强制要求，“can”表示可选。 1.3 LVDS 技术描述 低压差分信号是一个高速、低功耗、常用的接口标准。又称为 ANSI/TIS/EIA-644。最大传输 速率 1.923Gbps。差分信号能承受±1v 的共模噪声。 1.4 Channel Link 国家半导体（NS）为了解决平板显示问题开发了 channel link 技术，基于 LVDS 物理层。channel link 包含一个发一个收，发送端接收 28 位的单端信号和一个单端时钟，数据按照 7:1 串行化， 这样需要 4 根 LVDS 数据线和一个 LVDS 时钟线。接收端接收 4 个 LVDS 数据流和一个专用时 钟，并转换成 28bits 数据和一个时钟。示意图如下
    1.5 Camera Link 的 5 种配置方式 每种配置支持不同的位宽，方便制造商选择不同的配置来匹配他们的产品。 •lite - •base - •medium - •full - •80 bit - Supports up to 10 bits, one connector Supports up to 24 bits, one connector Supports up to 48 bits, two connectors Supports up to 64 bits, two connectors Supports up to 80 bits, two connectors 1.6 技术优势 1.6.1 较小的连接器和线缆 28bits 可以通过 5 个 LVDS 对传输，降低了接插件的大小，为更小的相机提供了可能。 1.6.2 高数据传输速率 Channel Link 家族芯片的最大速率可达 2.38Gbps，符合当前传输速度不断提高的趋势 2 相机信号要求 2.1 介绍 主要介绍信号的定义，Camera Link 线缆提供控制信号、串行通信和视频数据。 2.2 视频数据 图像数据和图像数据使能在 channel link 总线上传输。 2.2.1 Camera Link Base/Medium/Full Camera Link Base/Medium/Full 定义了 4 个使能信号，描述如下 •FVAL—场有效，高期间可以输出行有效，FVAL和第一个有效行前沿没有间隔 •LVAL—行有效，高期间可以输出数据有效，LVAL和第一个像素有效没有间隔 •DVAL—数据有效，高有效 •Spare—剩余，备用
    相机上的每个 channellink 芯片都必须提供所有定义的使能信号，相机需保证所有未 用到的数据位必须嵌位到一个已知值。 图像数据位分布请参考第四、五部分。 2.2.2 Camera Link Lite •FVAL—场有效，高期间可以输出行有效，FVAL和第一个有效行前沿没有间隔 •LVAL—行有效，高期间可以输出数据有效，LVAL和第一个像素有效没有间隔 •DVAL—数据有效，高有效 •Spare—这种配置下没有分配 相机上的每个 channellink 芯片都必须提供上述 3 个使能信号，相机需保证所有未用 到的数据位必须嵌位到一个已知值。 图像数据位分布请参考第 4、5 章。 2.2.3 Camera Link 80bit 80bit 配置模式使用了一些使能信号来传输数据，所有的剩余用来传输数据。使能信号定义 如下 •FVAL—场有效，高期间可以输出行有效，只提供给第一片channel link芯片 •LVAL—行有效，高期间可以输出数据有效，提供给所有channel link芯片 备注：DVAL 和 Spare 信号用来传输数据 相机必须给基本 channellink 芯片提供 FVAL 和 LVAL 信号，其他两片必须提供 LVAL，其他信 号用作数据。 2.3 相机控制信号 2.3.1 Camera Link Base/Medium/Full 保留 4 个 LVDS 信号对，用来做通用相机控制，对采集卡来说是输出，相机是输入，相机制 造商可以根据他们的产品定义这些信号。 •Camera Control 1 (CC1) •Camera Control 2 (CC2) •Camera Control 3 (CC3) •Camera Control 4 (CC4) 2.3.2 Camera Link Lite 保留 1 个 LVDS 信号对，用来做通用相机控制，对采集卡来说是输出，相机是输入，相机制 造商可以根据他们的产品定义这个信号。
    •Camera Control (CC) 2.3.3 Camera Link 80bit 同 Camera Link Base/Medium/Full 2.4 通讯 2.4.1 Camera Link Base/Medium/Full 2 个 LVDS 信号对，用来做相机和采集卡间的异步串行通讯，波特率至少 9600。信号包含 •SerTFG—to 采集卡的差分对 •SerTC—to 相机的差分对 串行接口有如下特性 一个开始位，一个停止位，没有奇偶校验，没有握手。 采集卡厂商必须提供一个 API 来使用这个串行通讯接口，详细参见第 8 章 2.4.2 Camera Link Lite 1 个 LVDS 信号对，用来做从采集卡向相机异步串行通讯，从相机到采集卡的通讯在数据的 一个 LVDS 信号对上。 •SerTC—to 相机的差分对 •SerTFG—to 采集卡的差分对，这个信号分配到数据个差分对上，详细参见 bit 分配， 传输速率不是时钟速率，根据相机中的波特率来定。 串行接口有如下特性 一个开始位，一个停止位，没有奇偶校验，没有握手。 采集卡厂商必须提供一个 API 来使用这个串行通讯接口，详细参见第 8 章 2.4.3 Camera Link 80bit 同 Camera Link Base/Medium/Full 3 端口分配 不同配置的命名如下： •Lite/Base – 1 个 Channel Link 芯片, 1 个线缆连接器 •Medium - 2 个 Channel Link 芯片, 2 个线缆连接器 •Full/80 bit - 3 个 Channel Link 芯片, 2 个线缆连接器
    3.1 端口定义-所有配置 一个端口定位一个 8 位的字，LSB 是 bit0，MSB 是 bit7,。CameraLink 使用 8 个端口，从 A-J， 下表中列出了各种配置的具体情况。 Configuration Ports Supported Number of Chips Number of onnectors Lite Base Medium Full 80 bit A, B (up to 10 bits only) A, B, C A, B, C, D, E, F A, B, C, D, E, F, G, H A, B, C, D, E, F, G, H, I, J 1 1 2 3 3 1 1 2 2 2

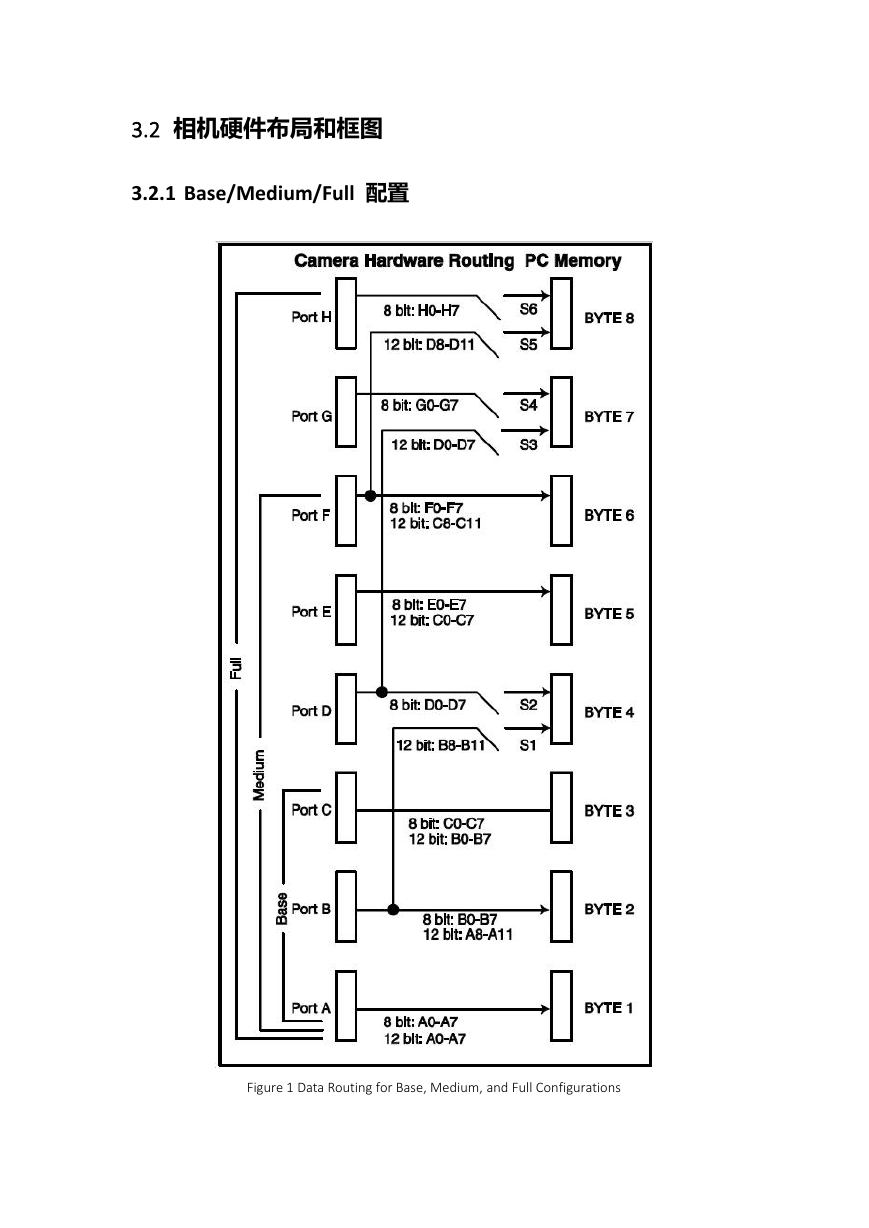

    3.2 相机硬件布局和框图 3.2.1 Base/Medium/Full 配置 Figure 1 Data Routing for Base, Medium, and Full Configurations

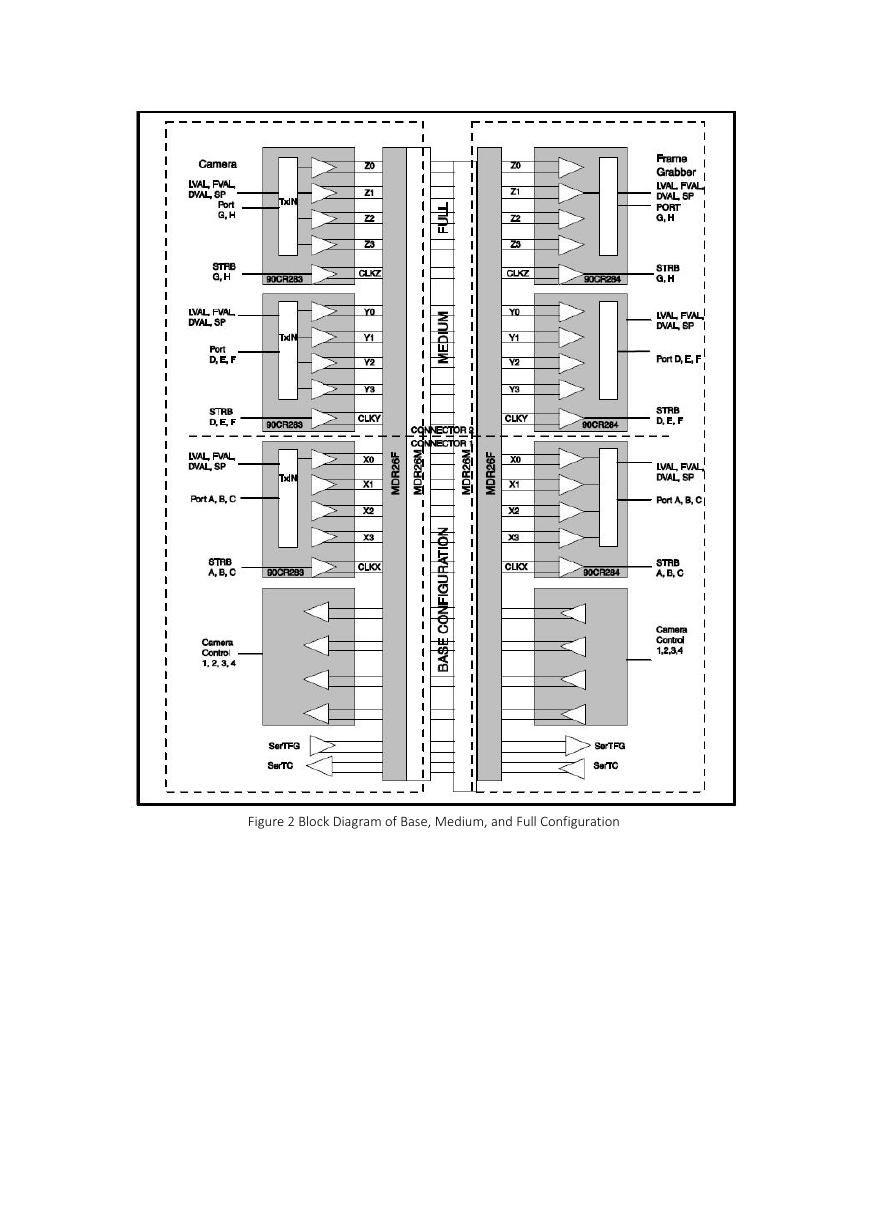

    Figure 2 Block Diagram of Base, Medium, and Full Configuration

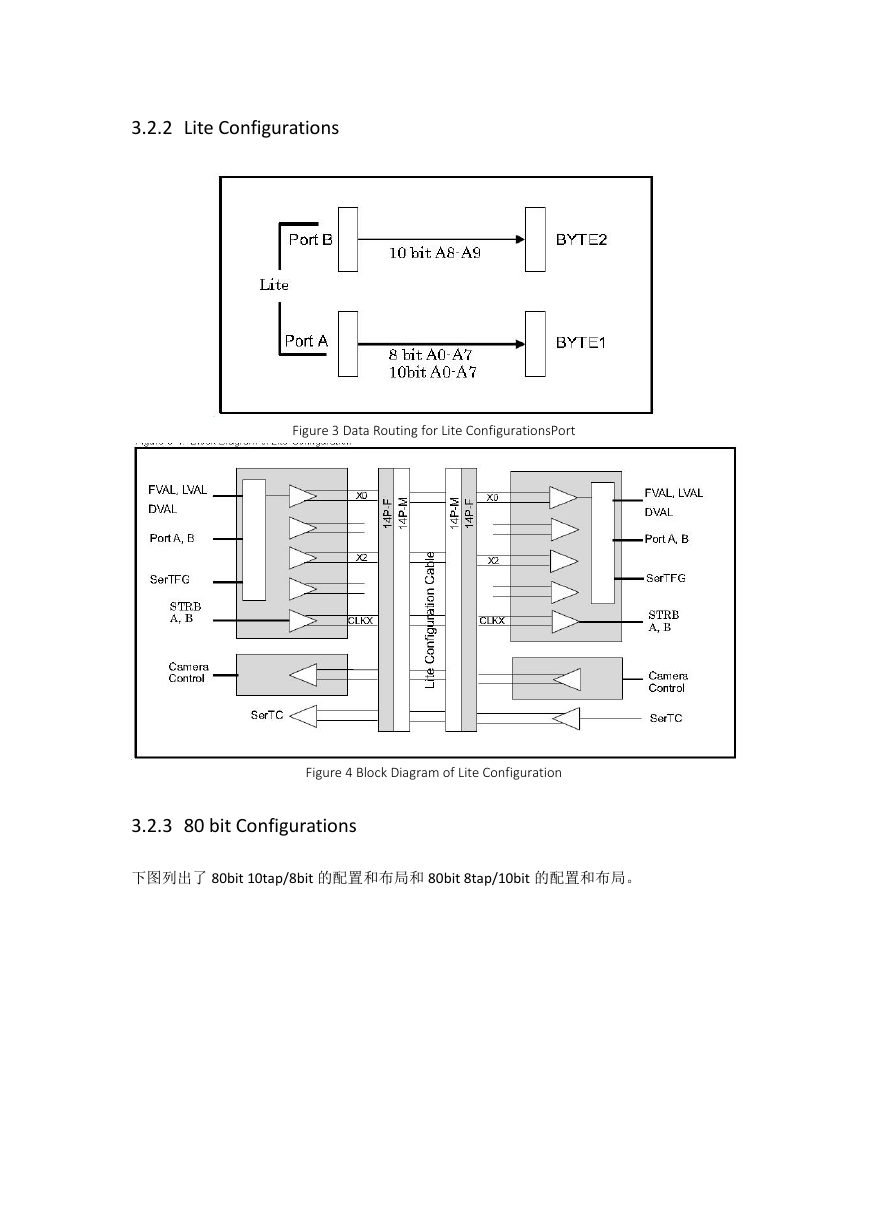

    3.2.2 Lite Configurations Figure 3 Data Routing for Lite ConfigurationsPort Figure 4 Block Diagram of Lite Configuration 3.2.3 80 bit Configurations 下图列出了 80bit 10tap/8bit 的配置和布局和 80bit 8tap/10bit 的配置和布局。
